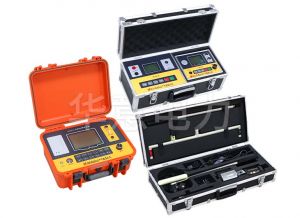

HYDGC-H 电缆故障测试仪

HYDGC-H 电缆故障测试仪

有线通信电缆和电力输电缆线路维护的重要测试工具,适用测试对象为具有金属导体(线对、护层、屏蔽层)的各种电缆。其主要功能为对地绝缘不良点的定位测试,线缆路径的探测以及线缆埋深的测试。

参考标准:DL/T849.1-2004,DL/T849.2-2004,DL/T849.3-2004

  • 高品质:关键部件全部采用进口元件,保证测试结果精准度
  • 安全可靠:采用新型电流取样器,一种全新的取样方法
  • 携带方便:主机采用锂电池供电、轻巧、便于携带、方便野外测试和矿井电缆测试
注:购买本产品的用户可享受免费技术指导、一年质保、终生维护
咨询热线:400-060-1718 在线咨价

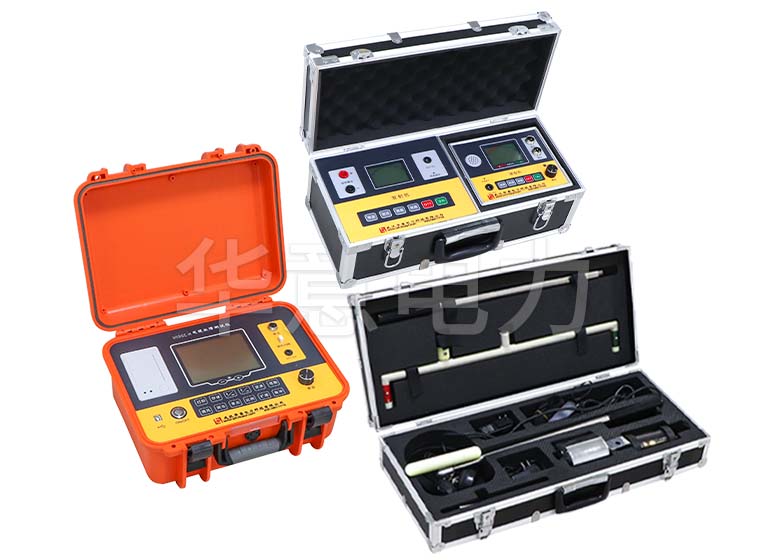

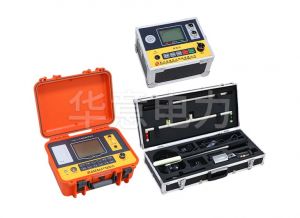

HYDGC-H电缆故障测试仪是一套综合性的电缆故障探测仪器。能对电缆的高阻闪络故障,高低阻性的接地,短路和电缆的断线,接触不良等故障进行测试,若配备声测法定点仪,可准确测定故障点的精确位置。适用于测试各种型号、不同电压等级的电力电缆及通信电缆。整套电缆故障测试仪由闪测、寻迹、定位三大部分组成。

电缆故障测试仪(闪测仪)可用于检测各种电缆的低阻、高阻、短路、开路、泄漏性故障以及闪络性故障,可准确的检测地下电缆的故障点位置、电缆长度和电缆的埋设路径。具有测试准确、智能化程度高、适应面广、性能稳定以及轻巧便携等特点。仪器采用汉字系统,高清晰度显示,界面友好。

电缆寻迹及故障定点是由路径仪、定点仪、T型探头、A字架、听筒等组成。本仪器是电缆故障定位测试的专用仪表,适用测试对象为具有金属导体(线对、护层、屏蔽层)的各种电缆。其主要功能为对地绝缘不良点的定位测试,线缆路径的探测以及线缆埋深的测试。

产品别称:电缆故障仪、电力电缆故障测试仪、路灯电缆故障测试仪、电缆故障寻径仪、电缆故障寻踪仪、便携式电缆故障定位系统 、电缆故障闪测仪、地理电缆故障测试仪、电缆路径仪、电缆故障测试仪。

HYDGC-H 电缆故障测试仪技术参数 Technical Parameter

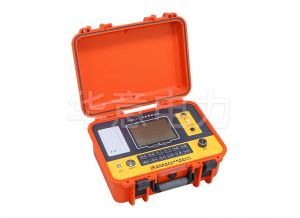

电缆故障测试仪(闪测仪)

环境温度-10℃~40℃
测量误差粗测误差±1%
测试距离最长不小于16km
最短测试距离(盲区)1~3m
采样速率25MHz
电源与功耗交流或机内直流供电;AC 220V±10%,功耗不大于10W;DC 6V/7AH,功耗不大于6W
机内发送脉冲宽度与幅度0.2μs,100~120V;2μs,150~160V
工作方式低压脉冲、直流高压闪测及冲击高压闪测法
显示分辨率V/50米、V为传播速度m/μs
显示方式320×240 LCD液晶带背光显示
质 量6kg
体 积500×300×195mm3

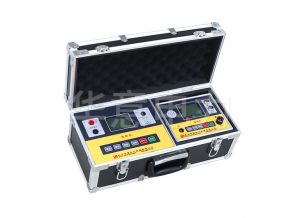

路径仪、定点仪

寻迹定位距离市话电缆为3km,其它线缆可达20km
定位阻抗范围0~5MΩ
定位精度< ±10cm
埋深探测<3m

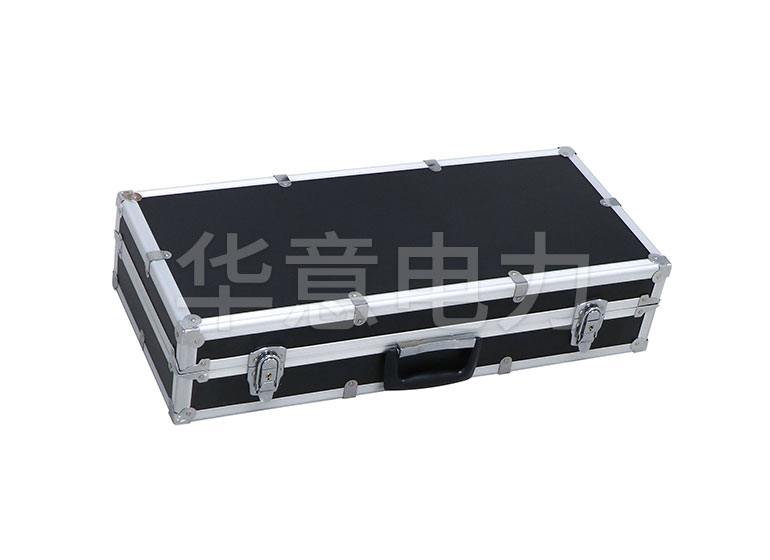

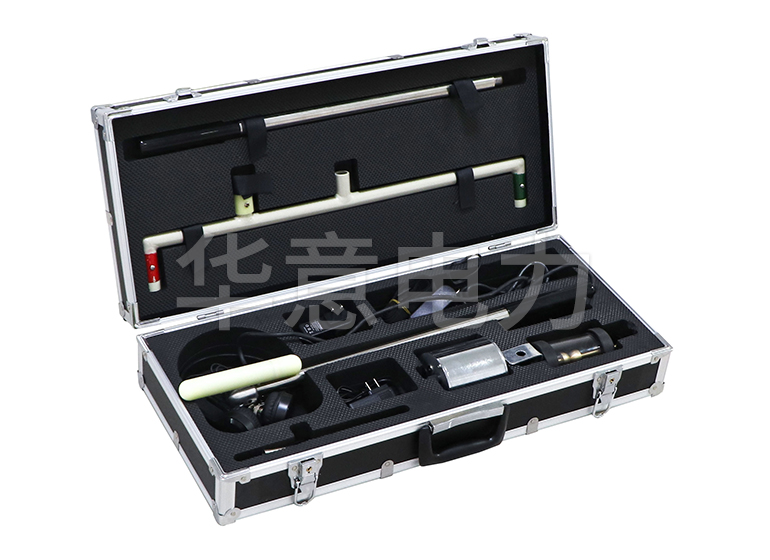

体 积路径仪、定点仪:470×290×255mm3 、附件箱:630×300×130mm3
质 量路径仪、定点仪:9kg、附件箱:8kg

附件清单

序号
名称数量

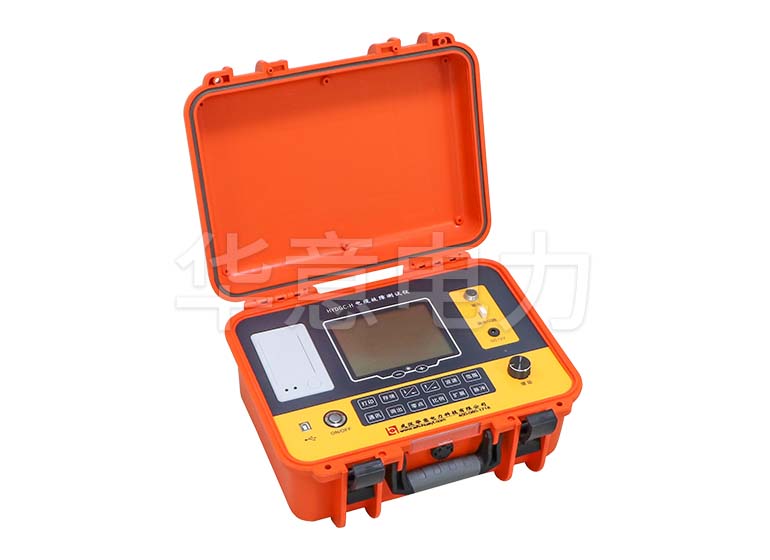

1闪测仪主机1台
2闪测仪采样单元盒1个

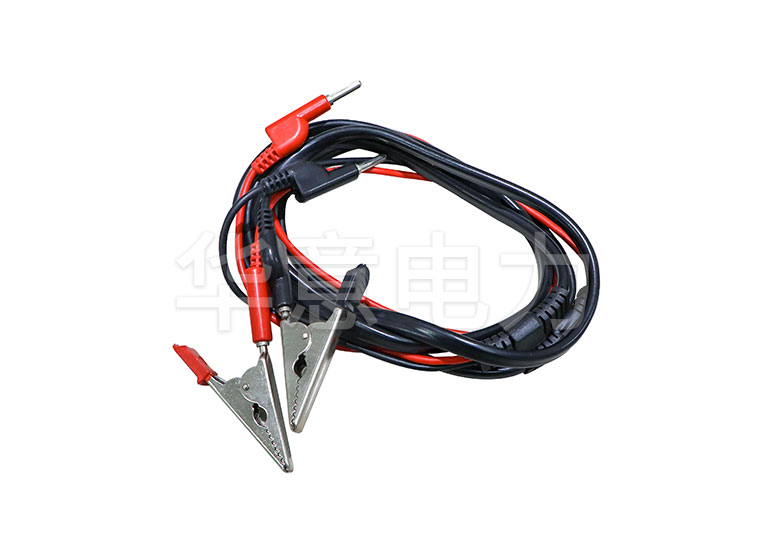

3闪测仪信号线1个
4闪测仪保险管3个
5路径仪1台
6路径仪信号线1根

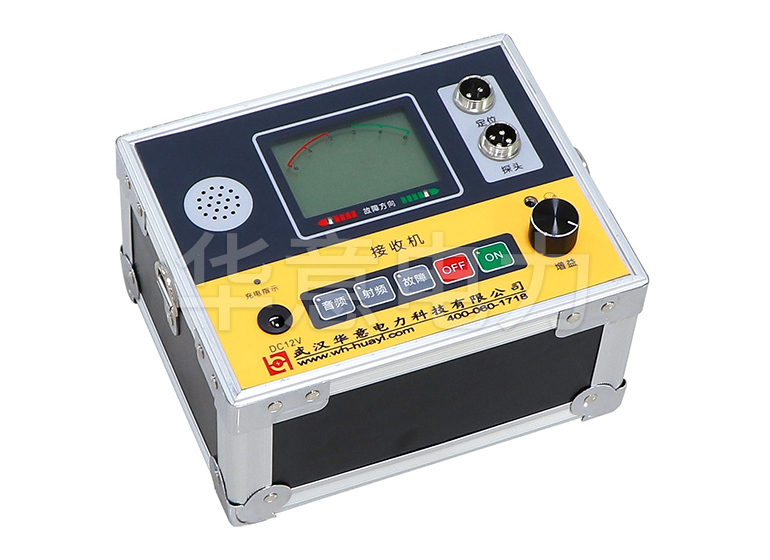

7定点仪1台

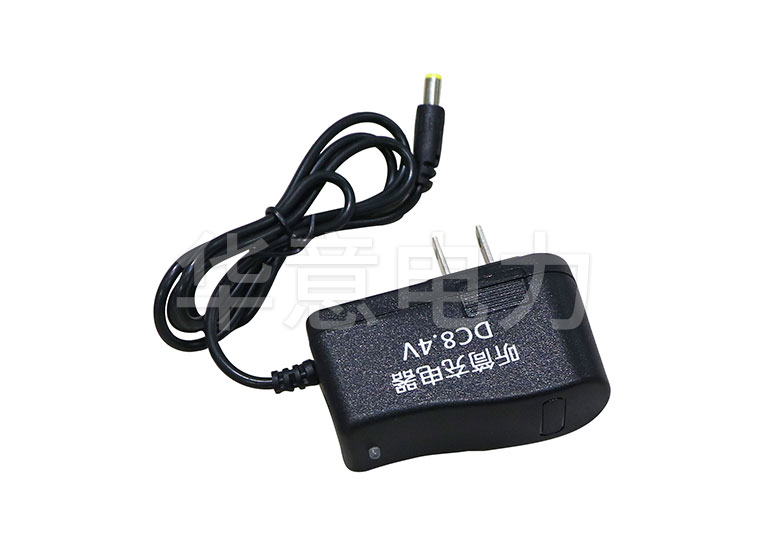

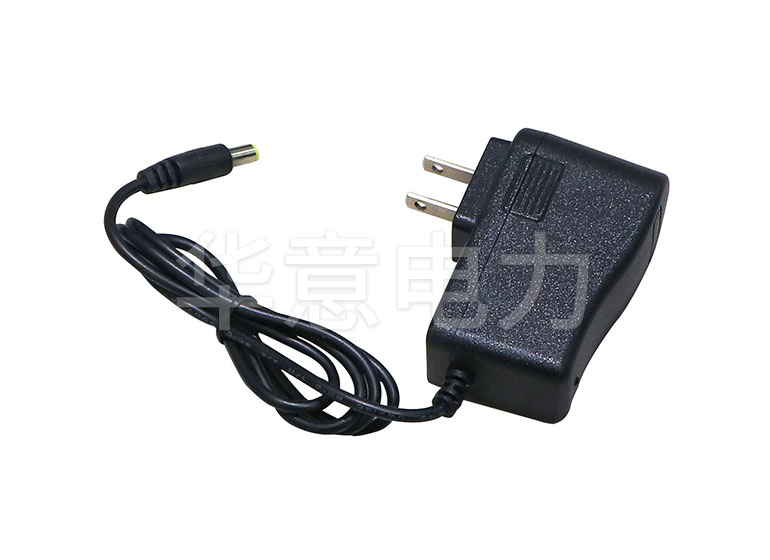

8定点仪充电器1个

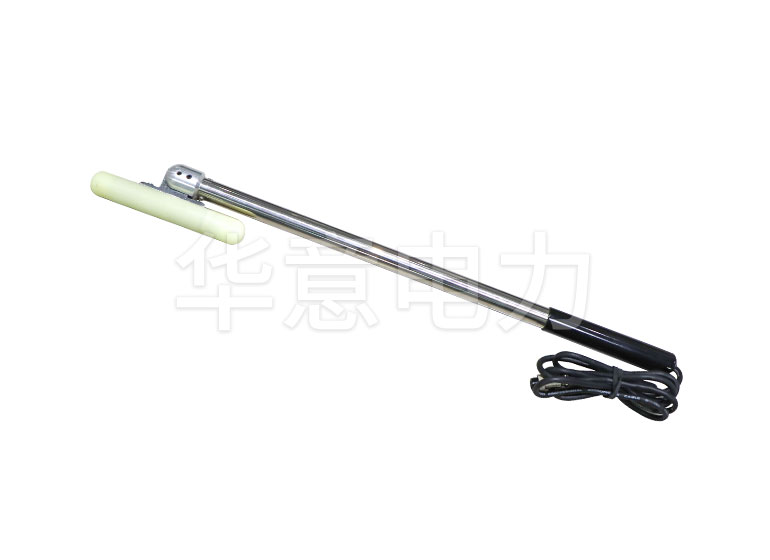

9T型探头1个

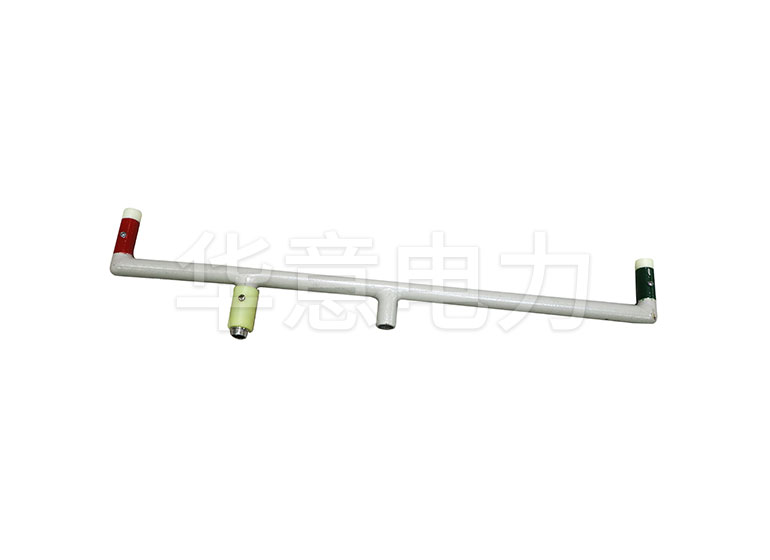

10A字架1个
11A字架连接线1个
12A字架探针2根

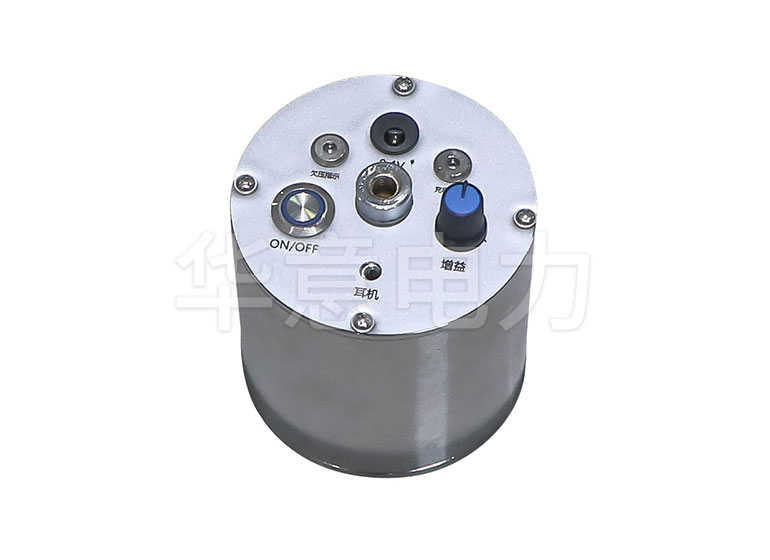

13听筒1个

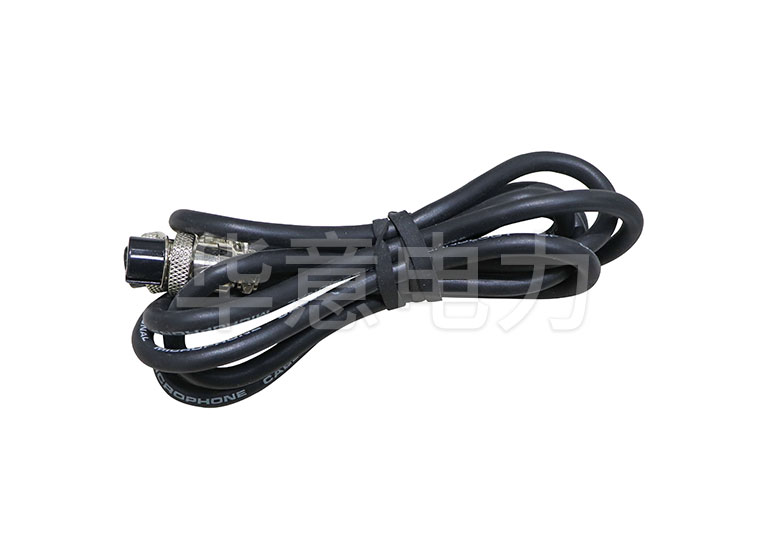

14听筒连接线
2根
15地桩1个

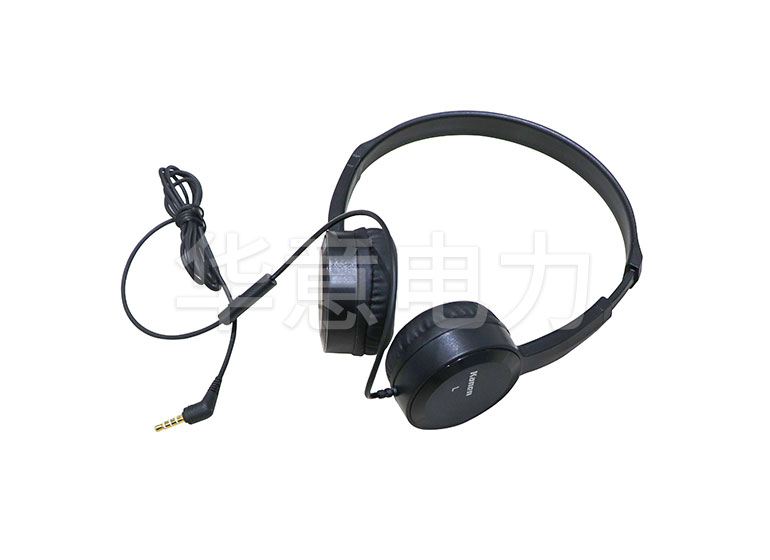

16耳机1个
17背带
1个
18三芯电源线
2根
19专用接地线1根
20说明书1本
21检查报告1份
22合格证1张

注:1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知。如有盗用或复印行为,将追究法律责任
  2.了解更多华意产品信息请进入产品中心。服务热线:400-060-1718

HYDGC-H 电缆故障测试仪特点优势 Selection Reference

1、功能齐全: 测试故障安全、迅速、准确。采用低压脉冲法和高压闪络法探测,可测试电缆的各种故障,对电缆的闪络及高阻故障无需烧穿可直接测试,使用声测法定点仪,可准确测定故障的精确位置;

2、测试精度高: 仪器采用高速数据采样技术,A/D采样速度为100MHz。仪器读取分辨率为1m,探测盲区为1m;

3、智能化程度高:测试结果以波形及数据形式自动显示在大屏幕液晶显示屏上,判断故障直观。配有中文菜单显示,仪器操作简单易学;

4、存储功能:采用非易失性元器件实现存储功能,关机后波形、数据不丢失;

5、双踪显示功能: 可将故障电缆的测试波形与正常波形进行对比,有利于对故障进一步判断;

6、波形扩展比例功能: 改变波形比例,可扩展波形进行精确测试;

7、直接显示距离:可任意改变双光标的位置,直接显示故障点与测试点的直接距离或相对距离;

8、修订功能:具有根据不同的被测电缆随时修改传播速度功能;

9、交直流两用:小体积便携式外形,采用可充电电池供电,方便携带和使用;

HYDGC-H 电缆故障测试仪产品视频Product Video
HYDGC-H 电缆故障测试仪产品证书Product Certificate

说明:华意电力产品严格按照国电力家标准及行业规程生产制造,对每一台产品的技术参数、外观、性能进行严格进行出厂检测试验,并通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测,全面通过GB/T19001-2019质量管理体系认证。精准测量、品质保障,我们始终坚持以责任和匠心做好每一台产品。

  • 检定证书
    HYDGC-H 电缆故障测试仪检定证书
  • 专利证书
    HYDGC-H 电缆故障测试仪专利证书
  • 质量管理
    HYDGC-H 电缆故障测试仪质量管理
  • 环境管理
    HYDGC-H 电缆故障测试仪环境管理
