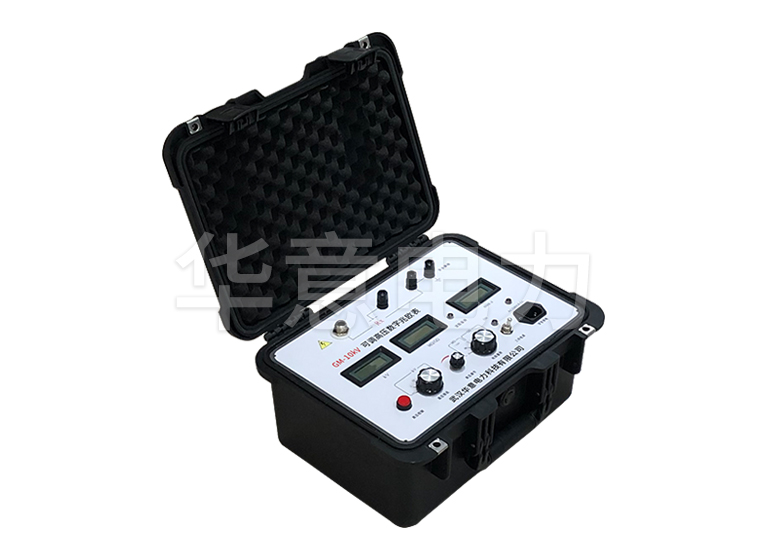

GM-10kV 可调高压数字兆欧表

GM-10kV 可调高压数字兆欧表

适用于高压变电站、发电厂、远程电力电缆或埋设电缆等电气绝缘电阻特性的测试,本系仪表结合了模拟电路、数字电路、机械操作各自的优势,在输出电压、输出电流、测量范围、测量精度、抗干扰能力上取得了国内领先的地位。

参考标准:DL/T845.1-2004,DL/T474.1-2006

  • 测试电压:0.25kV、0.5kV、1kV、2.5kV、5kV、10kV
  • 测量范围从0.01MΩ~1999GΩ,读数准确、分辨力高
  • 测试电源的短路电流典型值10mA。适应大容量、大电感的测试
注:购买本产品的用户可享受免费技术指导、一年质保、终生维护
咨询热线:400-060-1718 在线咨价

GM-10kV 可调高压数字兆欧表测试测试电压高,功率大,被测量对象往往又带有 工频泄漏或感应上高压干扰电能,因此为了人身安全,使用该仪器首先一定要接好安 全接地线! 该仪表在高压启动后,请不要采用人工放电方式检查仪表,在测试完毕后也应等 待仪表自动放电使电压表回零后才进行例行安全需要的人工放电!因为短路放电的强 烈电脉冲波有损被测对象的绝缘寿命,如果脉冲窜入仪表,也有损仪表内的集成电路! GM-10kV 可调高压数字兆欧表测试是为了解决高压变电站、发电厂现场强干扰下 对大型高压变压器、电机电器、远程电力电缆或埋设电缆等电气绝缘电阻特性的测试 而设计研制。它亦可用于广泛领域的电气绝缘电阻特性测量。

目前,电气设备(如变压器、发电机等)朝着大容量化、高电压化、结构多样化及密封化的趋势发展。这就需要绝缘电阻测试仪本具有容量大、抗干扰能力强、便于携带等特点。为此我公司针对高压变电站、发电厂等强干扰现场下对大型高压变压器、电机电器、远程电力电缆或埋设电缆等电气绝缘电阻特性的测试专门设计研发了本系仪表。

产品别称:数字兆欧表、数字式兆欧表、数显兆欧表、绝缘表、绝缘电阻测试仪、高压绝缘电阻测试仪、绝缘电阻测量仪、绝缘特性测试仪、电动摇表、数字摇表、数显摇表、数字兆欧计、数字式兆欧计、高压数字绝缘电阻测试仪、数字高压绝缘电阻测试仪、数字高压兆欧表、数字式高压兆欧表、高压数字式兆欧表、数字绝缘表、数显绝缘表、电子式绝缘电阻测试仪、数字式绝缘电阻测试仪、数显式绝缘电阻测试仪、数显绝缘电阻测试仪、绝缘电阻仪、数字式电动兆欧表、大功率高压兆欧表、可调高压数字兆欧表、高压兆欧表。

GM-10kV 可调高压数字兆欧表技术参数 Technical Parameter

产品规格:

型号测试电压电压准确度短路电流
GM-5kV0.1、0.25、0.5、1、2.5、5kV±(5%+10V)10mA
GM-10kV0.25、0.5、1、2.5、5、10kV±(5%+10V)10mA
GM-15kV0.5、1、2.5、5、10、15kV±(5%+10V)10mA
GM-20kV0.5、1、2.5、5、10、20kV±(5%+10V)10mA

量程与准确度:

量程电阻测量有效范围准确度
20MΩ0.01~19.99MΩ±(5%+3d)
200MΩ5.0~199.9MΩ±(5%+3d)
2GΩ0.05~1.999GΩ±(5%+3d)
20GΩ0.5~19.99GΩ±(5%+3d)
200GΩ5.0~199.9GΩ±(10%+3d)
2000GΩ50~1999GΩ±(20%+10d)
MΩ量程定标电压为0.5kV,GΩ量程定标电压为2.5kV
保证电阻测量准确度的测试电压范围:20%以上电压量程标称值
当测试电压高于8kV,为准确测量高于20GΩ电阻,裸露在空气的高压电极导体应加屏蔽,避免空气电离带来影响
2000GΩ量程为参考量程,用于相对湿度小于70%的干燥环境使用
测试电压等级0.25kV、0.5kV、1kV、2.5kV、5kV、10kV
测试电压精度±(5%+10V)
短路电流典型值10mA
抗电场干扰能力2mA(50/60Hz)
报时、报警功能秒表显示最大值为19分59秒,20分钟一循环,声响报点为15秒、60秒、每分钟,到点报短促声响,电阻读数保持3秒,被测电阻低于量程下限,读数无效时以连续声报警
显示表三位半LCD数字表头三个,分别显示测试电压、电阻、时间
供电由内附1.2V/2000mAh镍氢可充电电池10节,DC12V供电。带交流(50/60Hz)220V接入口对电池充电或浮充电工作
使用环境温度:﹣20℃~﹢40℃相对湿度:20%~90%
外形尺寸(长×宽×高)315×240×180mm3
仪器重量5.5kg

附件清单

序号名称数量
1仪器主机1台
2高压电缆1根
3连接线2根
4参考电阻2个
5AC220V电源线1根
6说明书1本
7检查报告1份
8合格证1张

注:1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知。如有盗用或复印行为,将追究法律责任
  2.了解更多华意产品信息请进入产品中心。服务热线:400-060-1718

GM-10kV 可调高压数字兆欧表特点优势 Selection Reference

1、抗干扰能力强:具有强力抗电场感应干扰能力,达到2mA(50Hz),已知适应500kV变电站现场不拆线测量500kV大型变压器的绝缘电阻参数;

2、短路电流大:测试电源的短路电流>5mA,最大达15mA。适应大容量、大电感的测试;

3、电阻测量范围宽广:从0.5MΩ~1999GΩ。读数准确、分辨力高;

4、高压输出范围宽广:可选择0.5、1、2.5、5、10kV,也可从0V平滑调起连续调节到需要的电压;

5、声光提醒:具有计时报时功能,提醒使用者记录,分析被测量对象的吸收比和极化指数;

6、高品质:关键部件全部采用进口元件,保证测量精度准确;

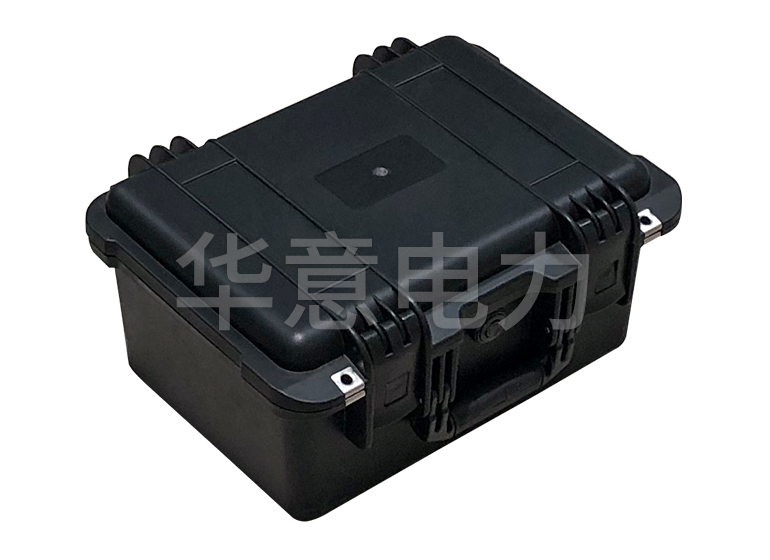

7、使用方便:采用一体式机箱,体积小、重量轻、便于携带;

8、外观精美:采用坚固且磨性强的材料,使仪器的整体质感和使用寿命更长;
