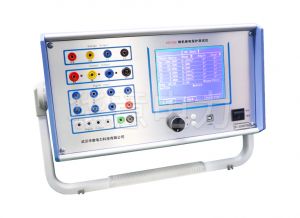

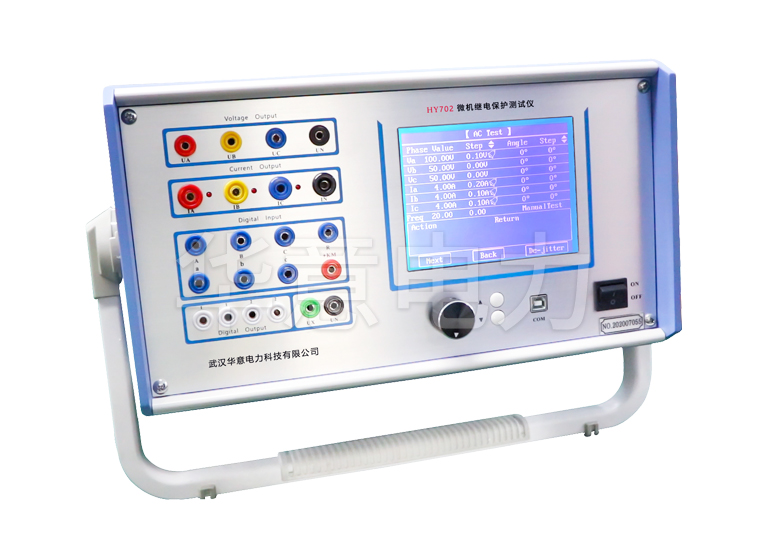

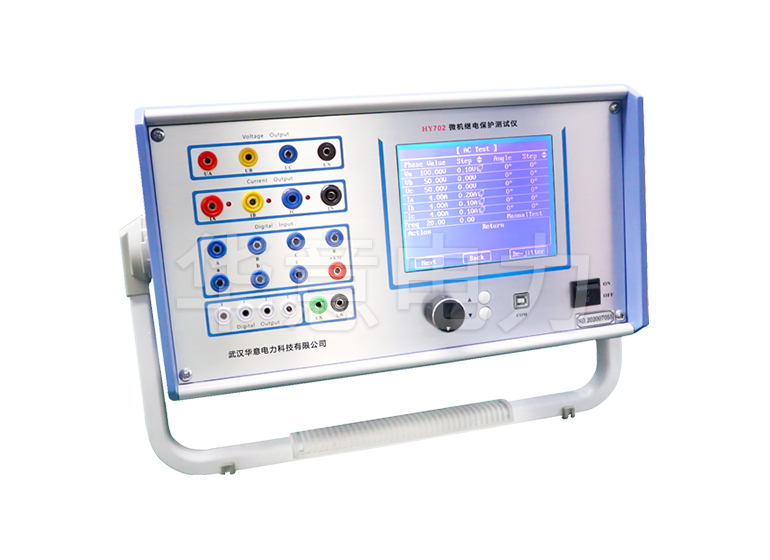

HY702 微机继电保护测试仪

  • 参考标准:GB7261-2008,DL/T624-2010
  • 适用于:微机三相单片机型微机继电保护测试
  • 产品简述:HY-702微机继电保护测试仪是在参照电力部颁发的《微机型继电保护试验装置技术条件(讨论稿)》的基础上,广泛听取用户意见,总结目前国内同类产品优缺点,充分使用现代先进的微电子技术和器件实现的一种新型小型化微机继电保护测试仪。
  • 在线咨询 说明书 检定证书
  • 产品图集 操作视频
  • 相关产品
  • 详细介绍
  • 规格参数
  • 售后保障

微机继电保护测试仪性能特点:

        1、标准的 4 相电压 3 相电流输出 具有 4 相电压 3 相电流输出,可方便地进行 各种组合输出进行各种类型保护试验。每相电压可输出 120V,电流三并可输出 120A, 第 4 相电压 Ux 为多功能电压项,可设为 4 种 3U0 或检同期电压,或任意某一电压值 的情况输出。
        2、单机操作方便 单机由方便灵活的旋转鼠标通过大屏幕液晶显示屏进行操 作,全部中文显示。可完成现场大多数试验检定工作,可对各种继电器及微机保护进 行检定,并可模拟各种复杂的瞬时性、永久性、转换性故障进行整组试验。开机即可 使用,操作方便快捷。
        3、双操作方式,联接电脑运行 通过 Windows 平台上的全套中文操作软件,可 进行各种大型复杂及自动化程度更高的校验工作,可方便地测试及扫描各种保护定 值,可实时存贮测试数据,显示矢量图,绘制故障波形,联机打印报表等。
        4、软件功能强大 可完成各种自动化程度高的大型复杂校验工作,如三相差动 试验、厂用电快切、备自投试验、线路保护检同期重合闸等,能方便地测试及扫描各 种保护定值,进行故障回放,实时存储测试数据,显示矢量图,联机打印报告等。
        5、开关量接点丰富 继电保护测试仪为 8 路接点输入和 4 对空接点输出。输入HY702 微机继电保护测试仪 接点为空接点和 0~250V 电位接点兼容,可智能自动识别。输入、输出接点可根据用 户需要扩展。
        6、大屏幕 LCD 显示屏 本机采用 320×240 点阵大屏幕高分辨率图形液晶显示 屏,全部操作过程均在显示屏上设定,操作界面和试验结果均汉化显示,显示直观清 晰。
        7、自我保护 采用合理设计的散热结构,并具有可靠完善的多种保护措施及电 源软启动,和一定的故障自诊断及闭锁功能。

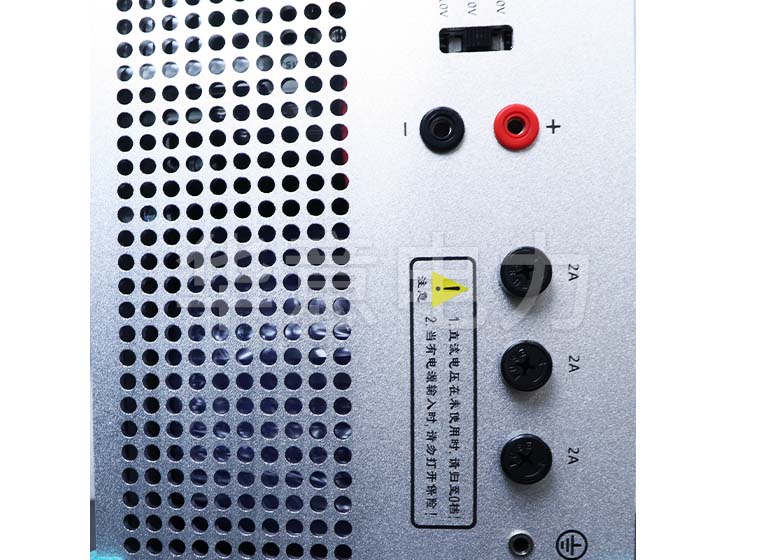

        8、具有独立专用直流电源输出 装置设有一路 110V 及 220V 专用可调直流电 源输出。
        9、性价比高 属于跨专业联合设计产品,综合了多专业的先进科技成果。兼具 大型测试仪的性能,和小型测试仪的价位,具有很高的性能价格比。

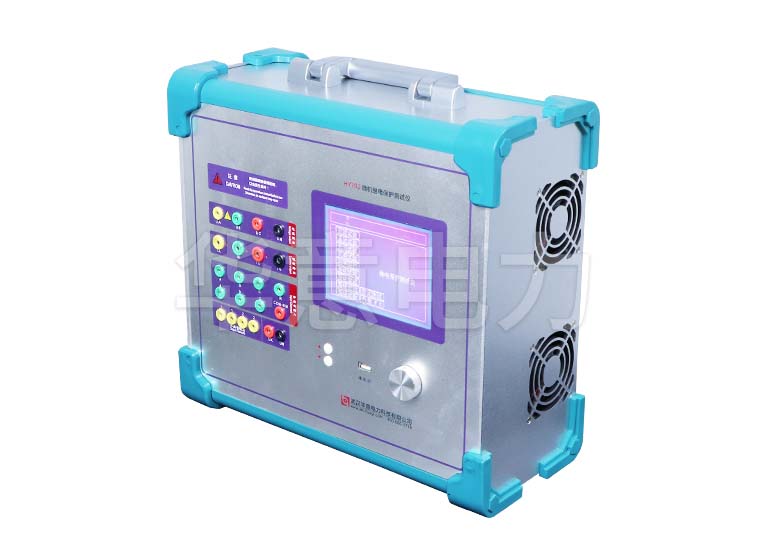

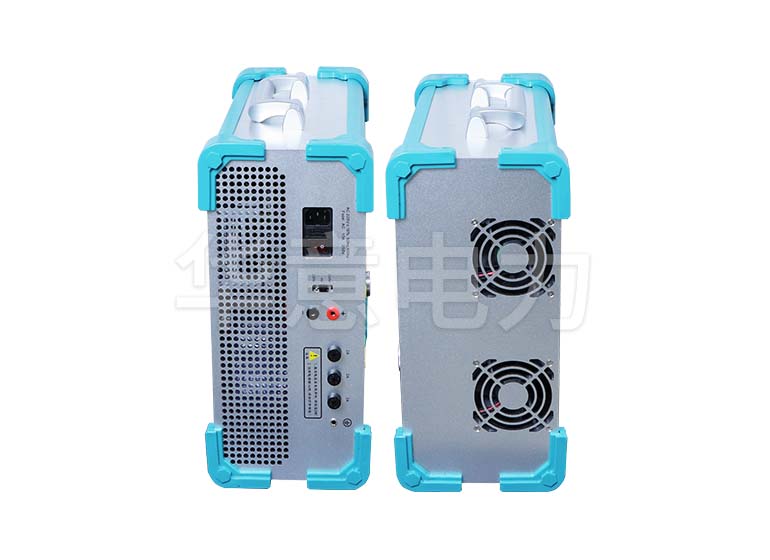

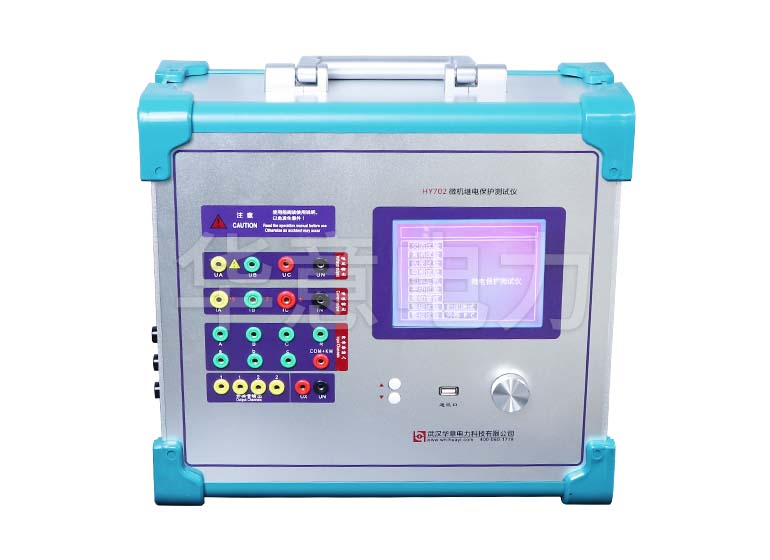

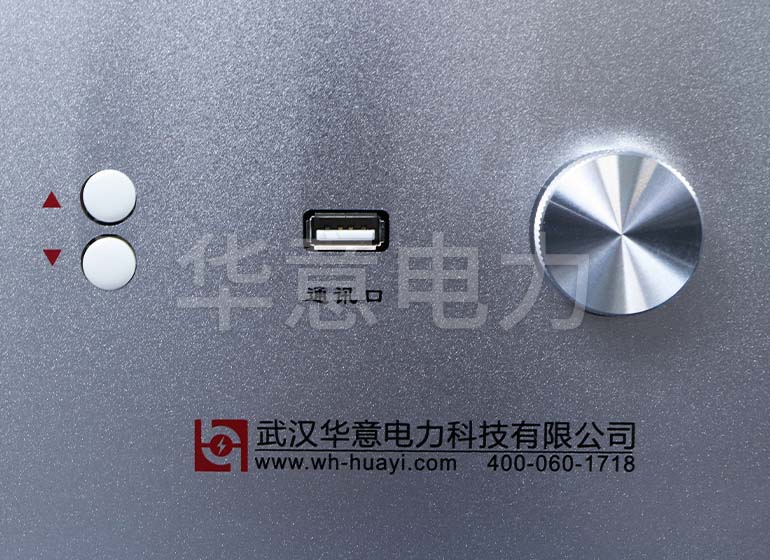

产品展示


交流电流输出

输出精度继电保护测试仪:0.5级
相电流输出(有效值)0~40A
三并电流输出(有效值)0~120A
相电流长时间允许工作值(有效值)10A
相电流最大输出功率420VA
三并电流最大输出时最大输出功率900VA
三并电流最大输出时允许工作时间

>10s

频率范围(基波)20~1000Hz
谐波次数1~20 次


直流电流输出

输出精度0.5级
电流输出0~±10A / 每相,0~±30A / 三并
最大输出负载电压20V



交流电压输出

输出精度继电保护测试仪:0.5级
相电压输出(有效值)0~120V
线电压输出(有效0~240V
相电压/线电压输出功率80VA / 100VA
频率范围(基波)20~1000Hz
谐波次数1~20次


直流电压输出

输出精度0.5级
相电压输出幅值0~±160V
线电压输出幅值0~±320V
相电压/线电压输出功率70VA / 140VA



附件清单

序号
名称数量
1主机1台

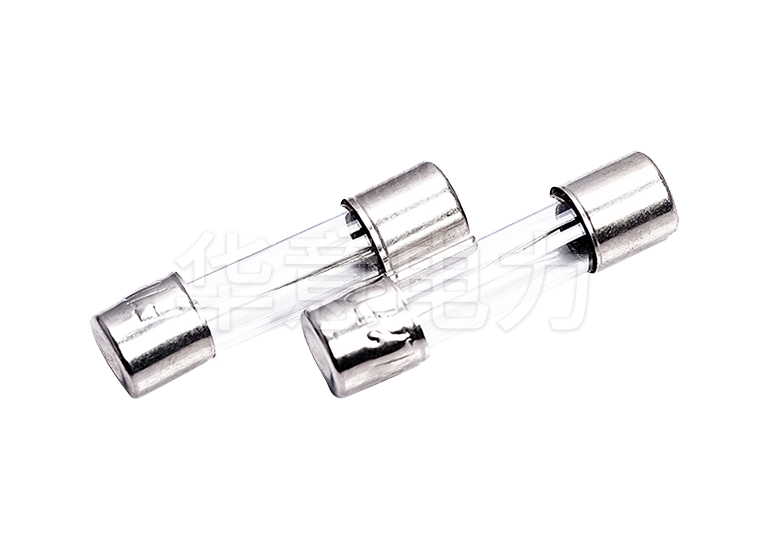

2保险管(2A)5个
3保险管10A5个

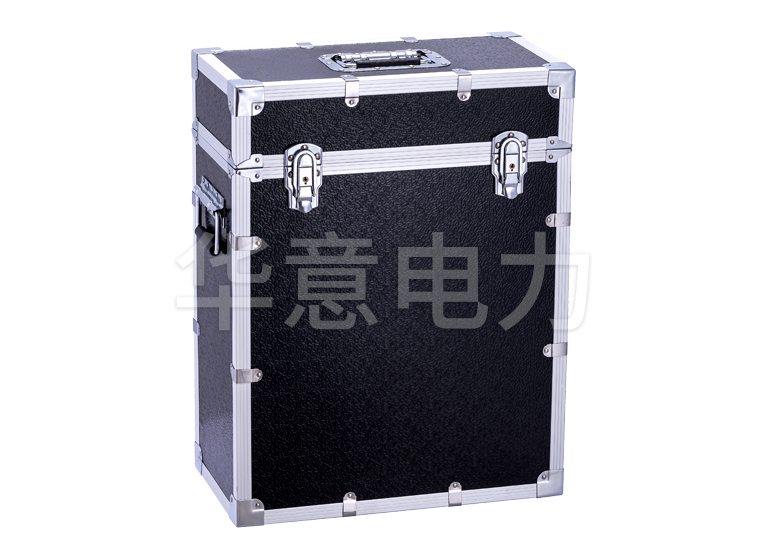

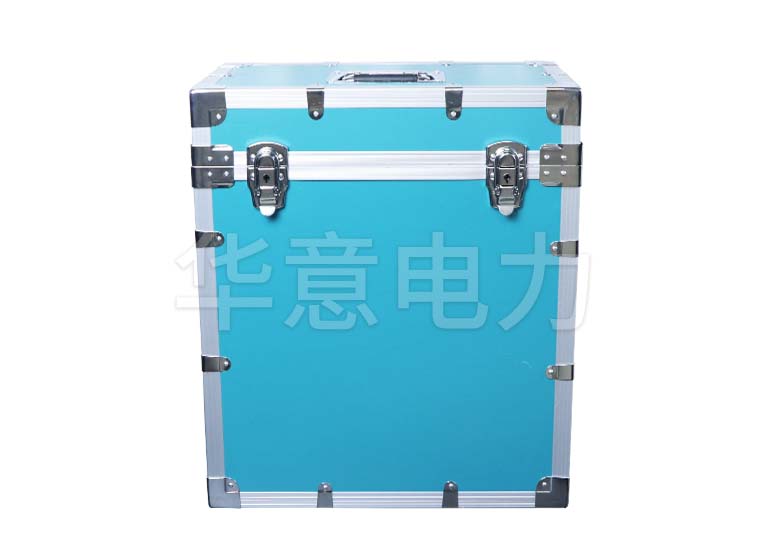

4铝包装箱1根
5专用测试光盘1张

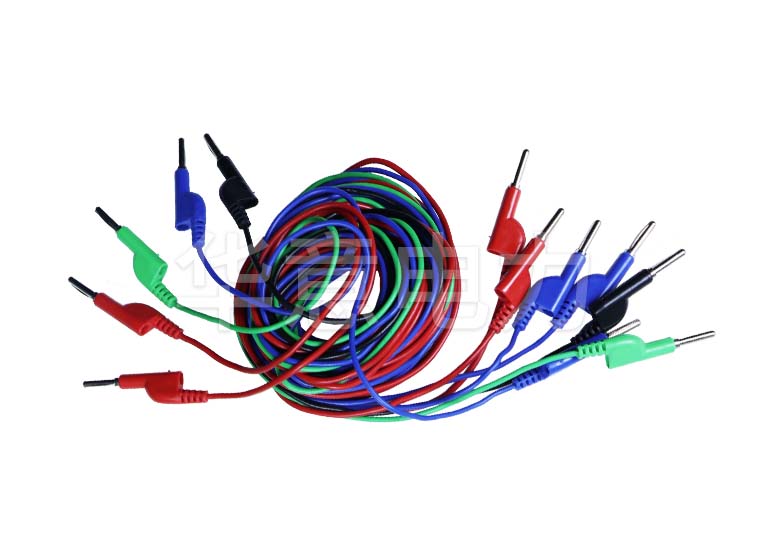

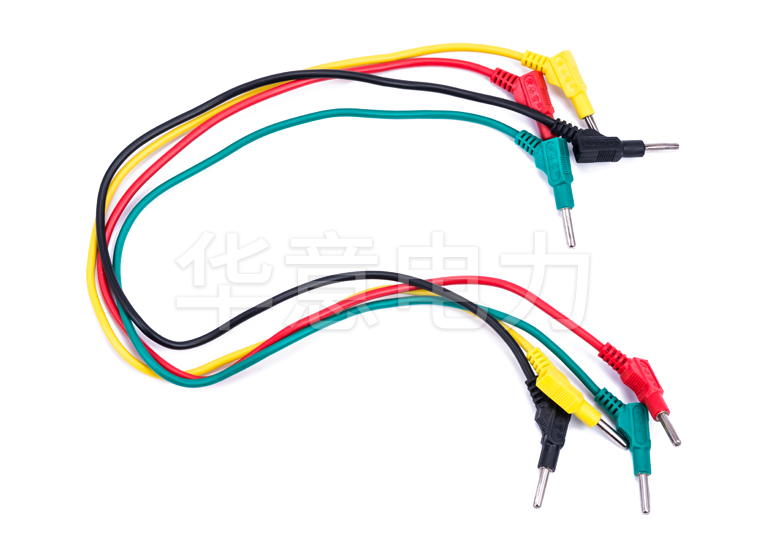

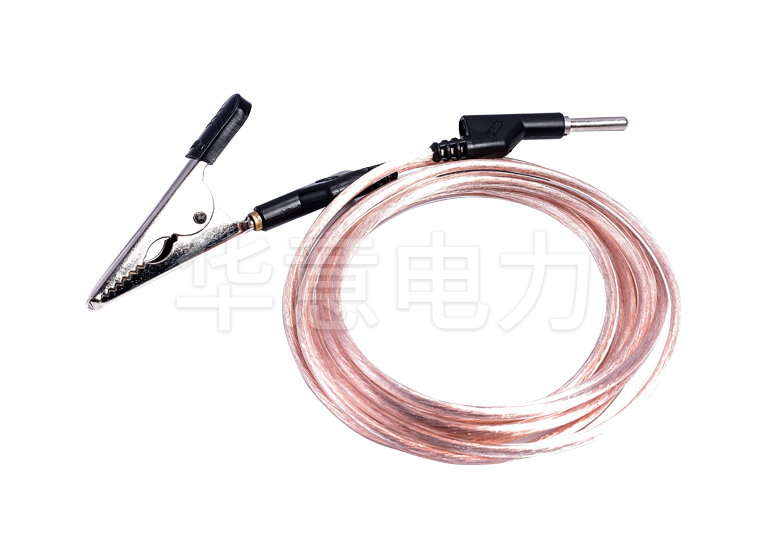

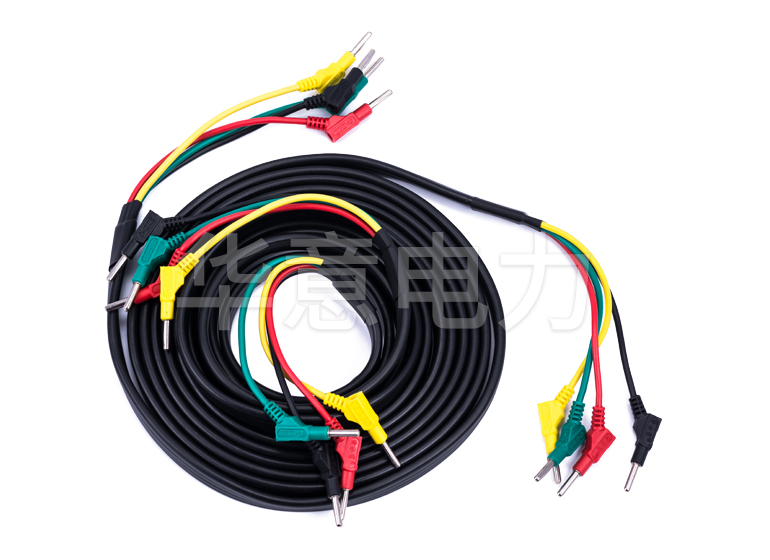

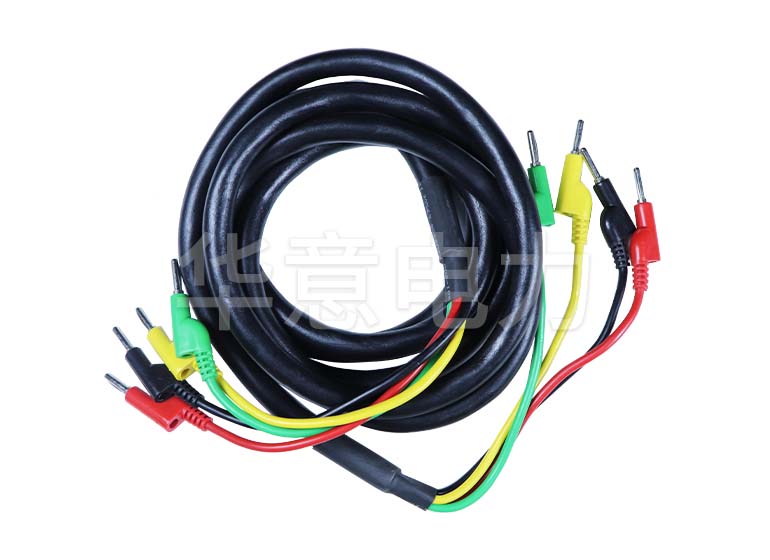

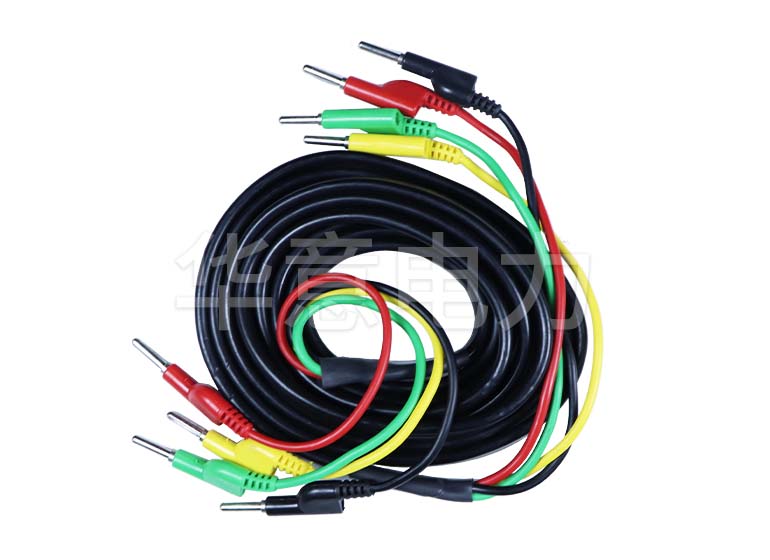

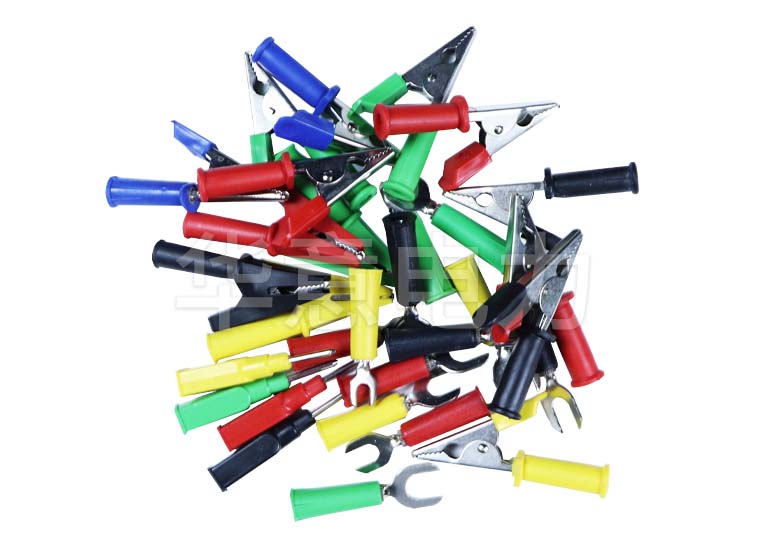

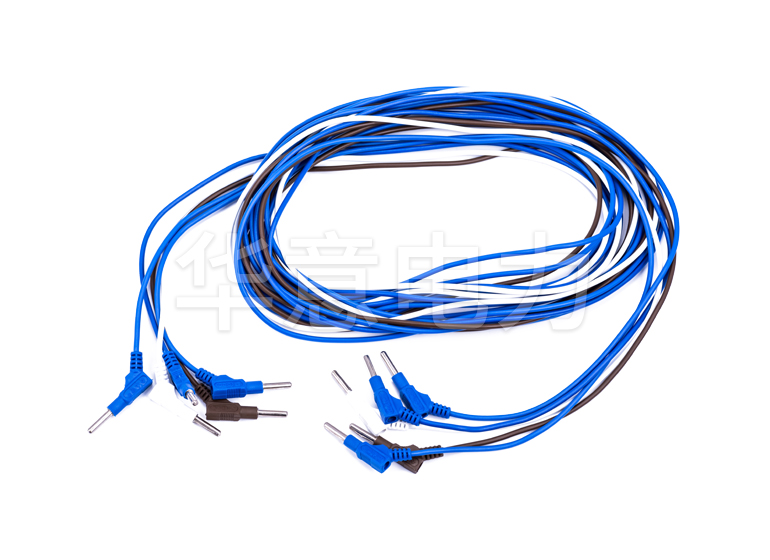

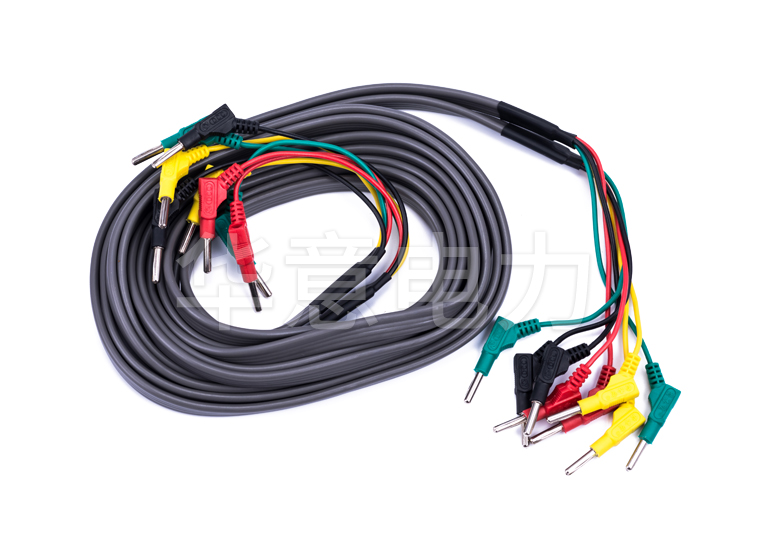

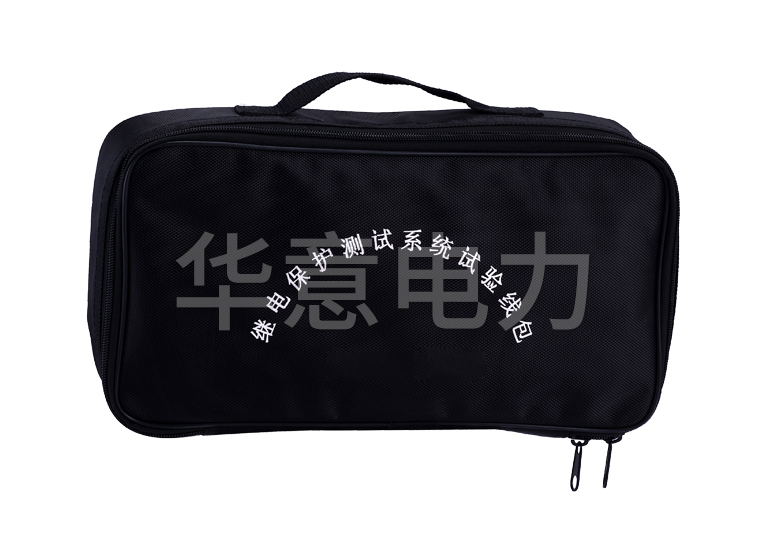

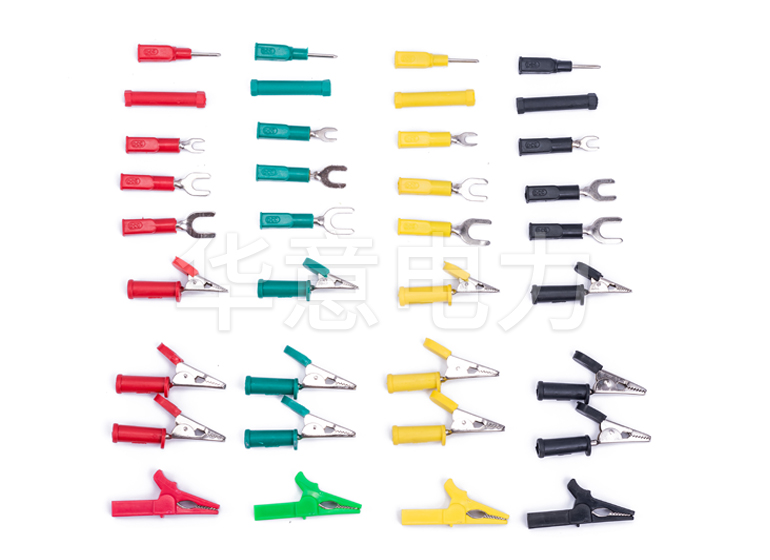

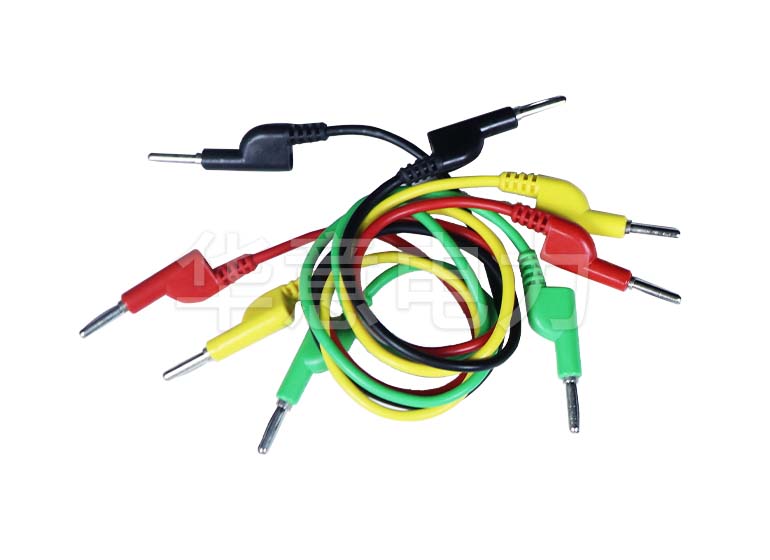

6专用测试线1包
8说明书1本
8检查报告1份
9合格证1张
