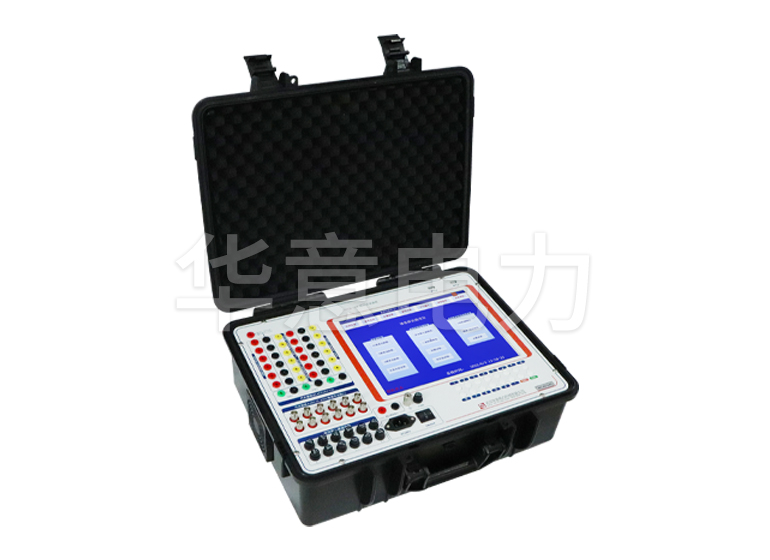

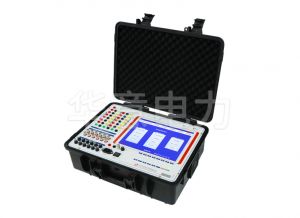

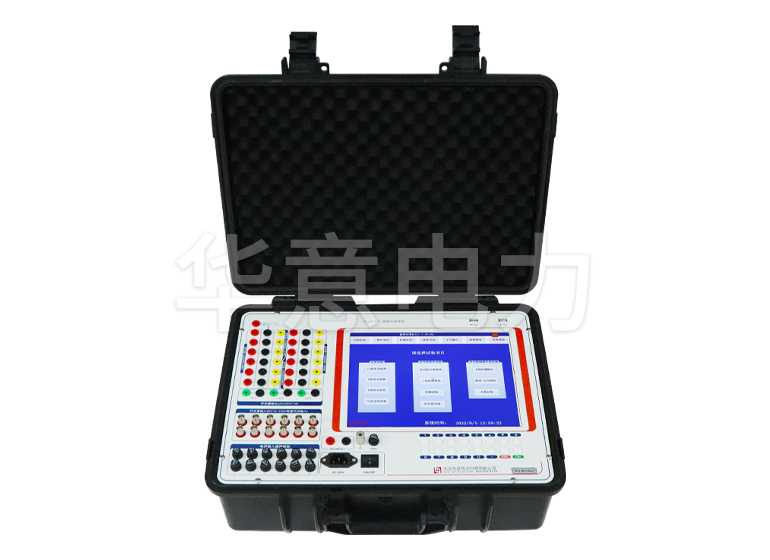

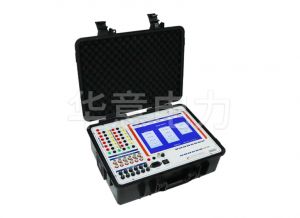

HYLB-12A 波形记录仪

波形记录仪是针对电力系统应用而开发的瞬态信号记录仪器，仪器内部软件预置了针对发电机调试的试验模板，使用户可以通过记录仪很方便的完成发电机短路特性试验，空载特性试验，励磁系统扰动试验，励磁系统10%阶越试验，灭磁常数测量，自准同期装置校验，机组甩负荷记录等试验。

仪器具有丰富的软件组件使用户可以通过软件组件，进行图形分析，组合运算，有效值计算，交流功率计算，三相对称性分析，频谱分析，谐波分析，曲线相关性分析，图形编辑和相量图绘制等操作。试验数据和分析结果可以生成WORD/EXCEL形式试验报告，也可以通过软件生成JPG图片导出，以方便用户对试验结果进行深入的分析和处理。

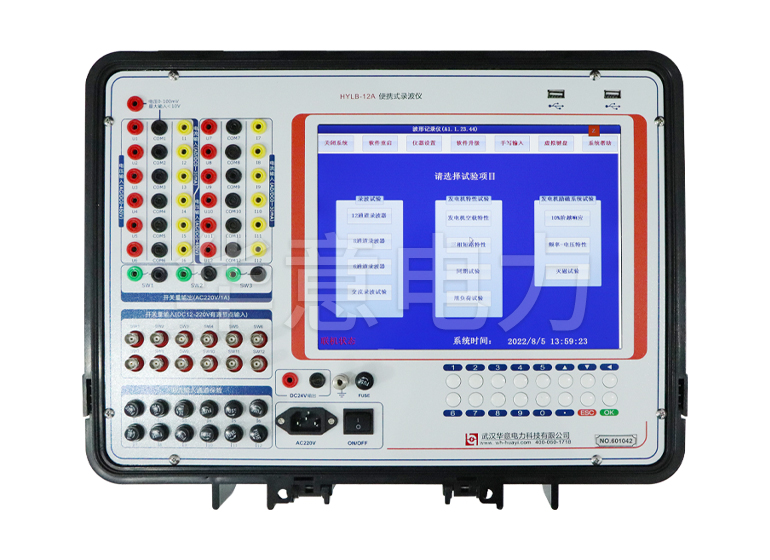

仪器具有12路模拟量输入，12路有源开关量输入和3路开出量信号，最高采样频率可达100KHZ，基本可以满足电力系统各种试验的瞬态信号记录要求。并且所有的模拟通道之间均相互隔离，以避免试验中不同电位点的连接问题导致被测系统发生故障。

产品别称：录波仪、波形记录仪、发电机调试分析仪、发电机断路特性试验仪

注：1.产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知。如有盗用或复印行为，将追究法律责任
　　2.了解更多华意产品信息请进入产品中心。服务热线：400-060-1718

1、2个USB口用于数据下载或键盘/鼠标输入；

2、12.1寸大彩屏显示，触摸屏方式实现人机交互；

3、仪器自带32G数据存储空间；

4、实时绘制试验曲线，并且提供多种曲线分析工具，使用户可以对曲线进行任意缩放和定位操作;

5、可以对当前示波器中的图形进行编辑，包括自由标识，颜色变换等，以方便试验报告的制作;

6、提供了频谱分析工具使用户可以方便的获取信号的频谱图形;

7、可以任意的选择信号作为X轴,Y轴绘制信号的关系曲线;

8、提供了谐波分析工具，可以对采集的信号进行谐波分析，最高谐波次数为1024次;

9、组合运算工具使用户可以对所采集的信号进行加，减，乘，除和积分等运算;

10、计算选定通道信号的有效值，功率;

11、对选定的三相信号进行功率和对称性分析;

12、绘制选定信号的相量图;

13、通过软件选择通道信号类型：直流瞬时值或者交流有效值;

14、内置了发电机三相短路特性曲线，空载特性曲线，励磁系统扰动试验，灭磁时间常数，频率电压特性，甩负荷试验，自准同期试验的标准试验模板，软件自动计算试验结果参数;

15、仪器能够自动生成WORD试验报告，Excel试验报告;

16、试验报告对曲线进行自动标识，使试验报告制作实现完全自动化;

17、所有采样通道的名称和单位都可以重新定义;

18、各种试验的试验环境设置和仪器设置自动保存;

19、自动计算各种试验模板的试验参数;

20、简单方便的通道滤定方式;

21、使用U盘或移动硬盘等存储设备方便的导出试验数据;

22、Windows XPE操作系统，可以实现软件系统自我保护与恢复，防止病毒攻入与侵蚀;

23、采用防抖动处理，避免用户错误操作;
