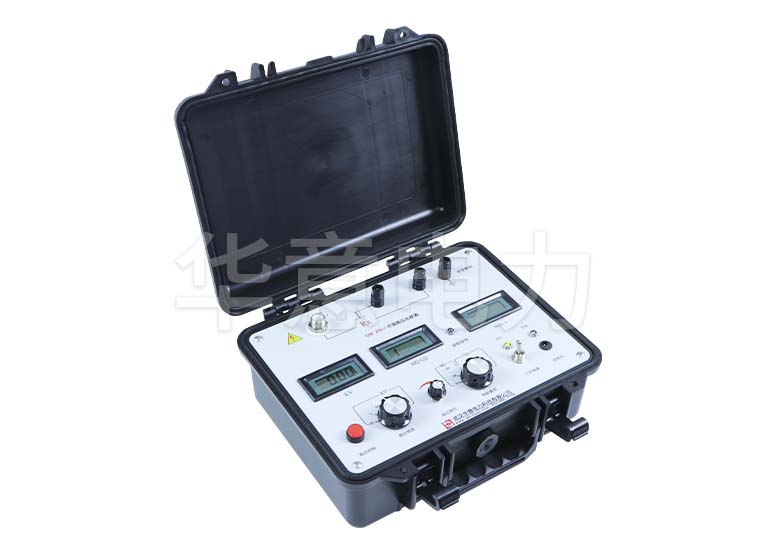

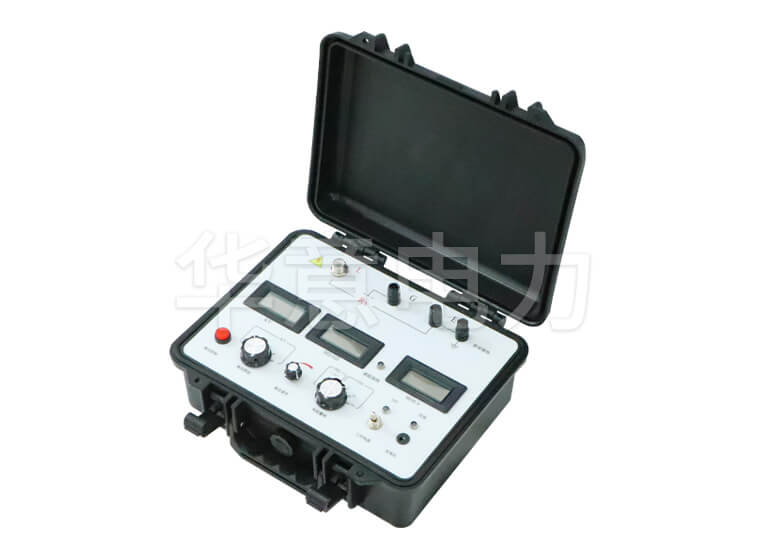

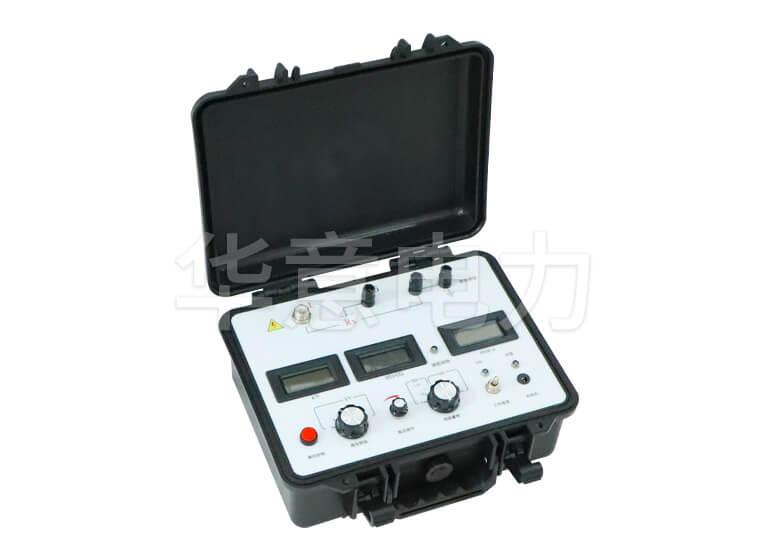

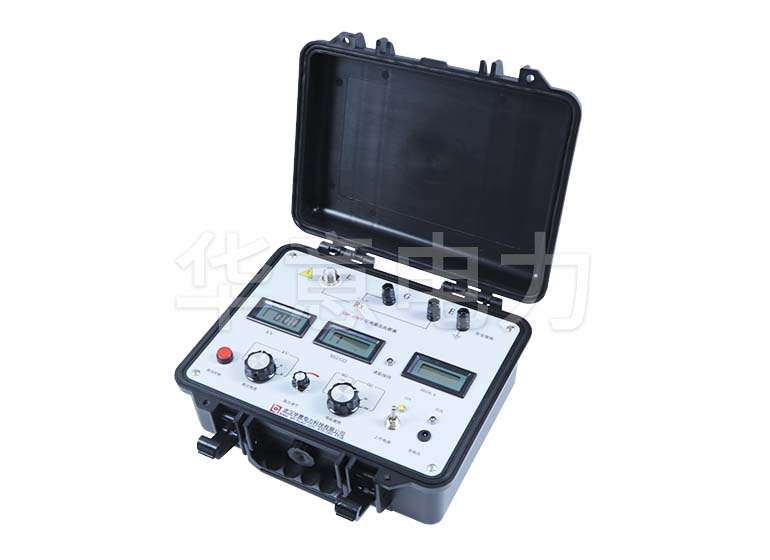

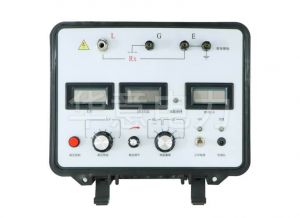

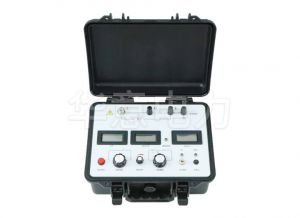

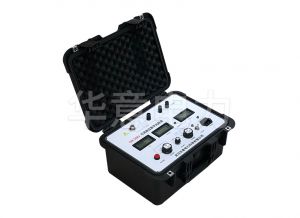

GM-5kV 可调高压数字兆欧表

  • 参考标准:DL/T845.1-2004,DL/T474.1-2006
  • 适用于:高压变电站、发电厂、远程电力电缆或埋设电缆等电气绝缘电阻特性的测试
  • 产品简述:测试电压:0.1、0.25、0.5、1、2.5、5kV; 从0.01MΩ~1999GΩ,读数准确、分辨力高; 测试电源的短路电流典型值10mA。适应大容量、大电感的测试
  • 在线咨询 说明书 检定证书
  • 产品图集 操作视频
  • 相关产品
  • 详细介绍
  • 规格参数
  • 售后保障

产品概述

        GM-5kV 可调高压数字兆欧表测试电压高,功率大,被测量对象往往又带有工频 泄漏或感应上高压干扰电能,因此为了人身安全,使用该仪器首先一定要接好安全接 地线! 该仪表在高压启动后,请不要采用人工放电方式检查仪表,在测试完毕后也应等 待仪表自动放电使电压表回零后才进行例行安全需要的人工放电!因为短路放电的强 烈电脉冲波有损被测对象的绝缘寿命,如果脉冲窜入仪表,也有损仪表内的集成电路! GM-5kV 可调高压数字兆欧表测试是为了解决高压变电站、发电厂现场强干扰下 对大型高压变压器、电机电器、远程电力电缆或埋设电缆等电气绝缘电阻特性的测试 而设计研制。它亦可用于广泛领域的电气绝缘电阻特性测量。


性能特点

        1、具有强力抗电场感应干扰能力,达到2mA(50Hz),已知适应500kV变电站现场不拆线测量500kV大型变压器的绝缘电阻参    数。
        2、测试电源的短路电流>5mA,最大达15mA。适应大容量、大电感的测试。
        3、电阻测量范围宽广,从0.5MΩ~1999GΩ。读数准确、分辨力高。
        4、测试电源的电压范围宽广,可选择0.25、0.5、1、2.5、5kV,也可从0V平滑调起连续调节到需要的电压。
        5、具有计时报时功能,提醒使用者记录,分析被测量对象的吸收比和极化指数。


原理

        GM-5kV可调高压数字兆欧表测试采用相当于传统摇表的流比计法测量绝缘电阻,它以双积分数字电压表的除法功能进行欧姆--数字转换。测试电压0-5-10-20kV是由带反馈的它激式直流电压变换器电路产生。

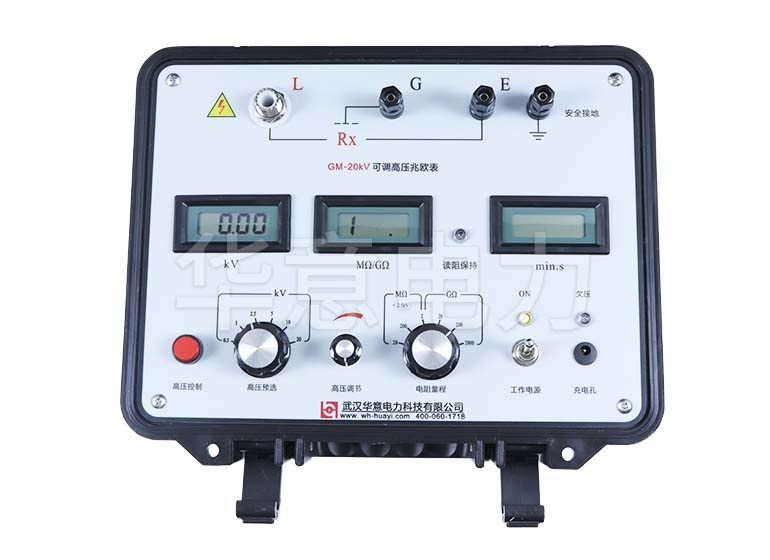

        1、“L”高压输出端:又可称为线路端,它采用高压电缆接到被测线路,例如接至变压器或电机的绕组、电缆的线芯。
        2、“G”保护端:三电极法测量绝缘材料、电缆的体积电阻时,“G”接到三电极的保护环电极上。保护环是用于消除被测对象的表面电阻和测量回路的泄漏干扰。
        3、“E”接地端:GM-20kV兆欧表安全接大地和连接被测物零端的接线端。自来水管可作为大地端。电机的金属外壳、变压器铁芯、电缆屏蔽层等属于被测物零端。人工放电的地端也接在此端。
        5、高压预选旋钮开关:用于预先选择测试电源电压值。
        6、高压调节旋钮:旋转该多圈电位器的旋钮,可使测试电源电压从0V调起,平滑调至预选值。
        7、电阻量程开关:旋钮指向数为电阻量程,即上限值。
        8、工作电源开关:仪表的供电电源开关。开关上方的指示灯亮,即是电池电力正常。
        9、 浮充供电插座:用于以交流电220V供电,向仪表电池充电的插座。
        10、kV表:显示L-E之间的测试电源电压值。
        11、MΩ/GΩ表:显示绝缘电阻值。其单位由电阻量程开关决定。
        12、数字秒表:显示测试时间分秒。高压控制按钮按入即开始计时,最大值19分59秒,然后循环工作。


产品展示


1、产品规格:

型号测试电压电压准确度短路电流
GM-5kV0.1、0.25、0.5、1、2.5、5kV±(5%+10V)10mA
GM-10kV0.25、0.5、1、2.5、5、10kV±(5%+10V)10mA
GM-15kV0.5、1、2.5、5、10、15kV±(5%+10V)10mA
GM-20kV0.5、1、2.5、5、10、20kV±(5%+10V)10mA


2、量程与准确度:

量程电阻测量有效范围准确度
20MΩ0.01~19.99MΩ±(5%+3d)
200MΩ5.0~199.9MΩ±(5%+3d)
2GΩ0.05~1.999GΩ±(5%+3d)
20GΩ0.5~19.99GΩ±(5%+3d)
200GΩ5.0~199.9GΩ±(10%+3d)
2000GΩ50~1999GΩ±(20%+10d)
MΩ量程定标电压为0.5kV,GΩ量程定标电压为2.5kV

保证电阻测量准确度的测试电压范围:20%以上电压量程标称值

当测试电压高于8kV,为准确测量高于20GΩ电阻,裸露在空气的高压电极导体应加屏蔽,避免空气电离带来影响

2000GΩ量程为参考量程,用于相对湿度小于70%的干燥环境使用


测试电压等级0.1kV、0.25kV、0.5kV、1kV、2.5kV、5kV
测试电压精度±(5%+10V)
短路电流典型值10mA
抗电场干扰能力2mA(50/60Hz)
报时、报警功能秒表显示最大值为19分59秒,20分钟一循环,声响报点为15秒、60秒、每分钟,到点报短促声响,电阻读数保持3秒,被测电阻低于量程下限,读数无效时以连续声报警
显示表三位半LCD数字表头三个,分别显示测试电压、电阻、时间
供电由内附1.2V/2000mAh镍氢可充电电池10节,DC12V供电。带交流(50/60Hz)220V接入口对电池充电或浮充电工作
使用环境温度:﹣20℃~﹢40℃相对湿度:20%~90%
外形尺寸(长×宽×高)315×240×180mm3
仪器重量5.5kg



附件清单

序号
名称数量

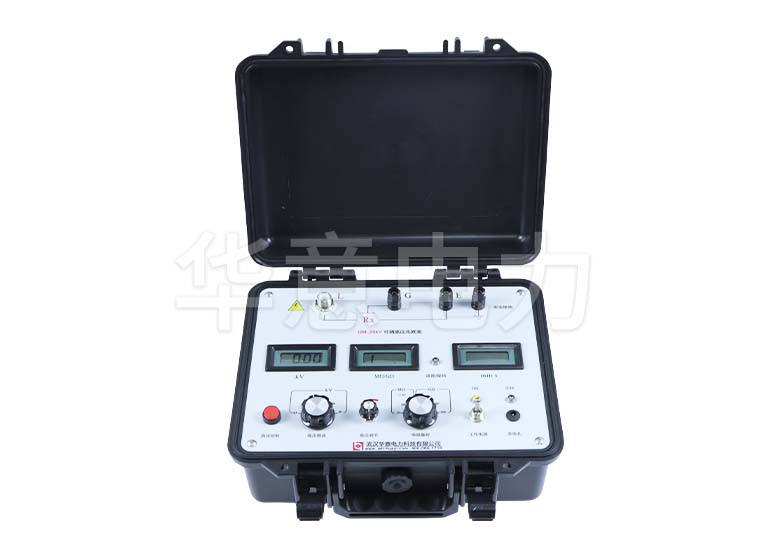

1仪器主机1台
2

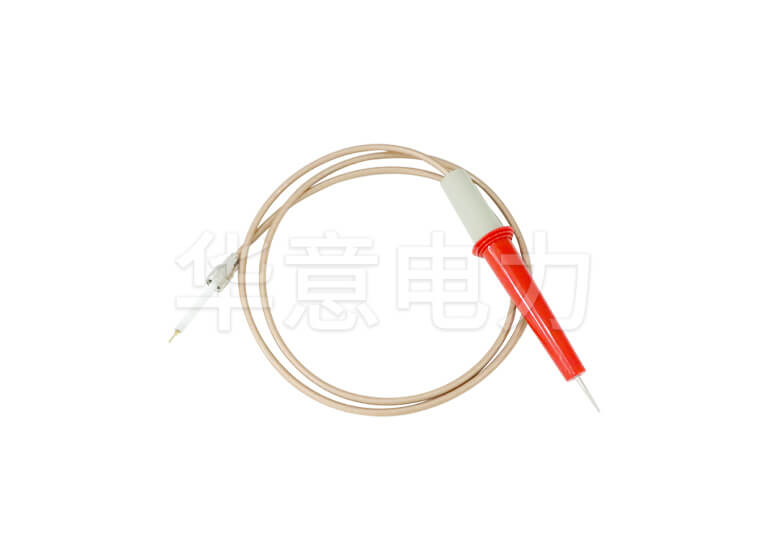

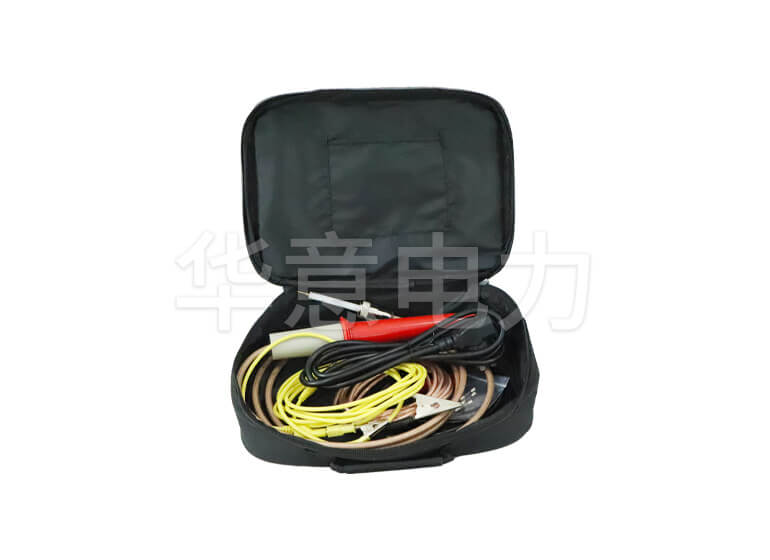

高压电缆

1根

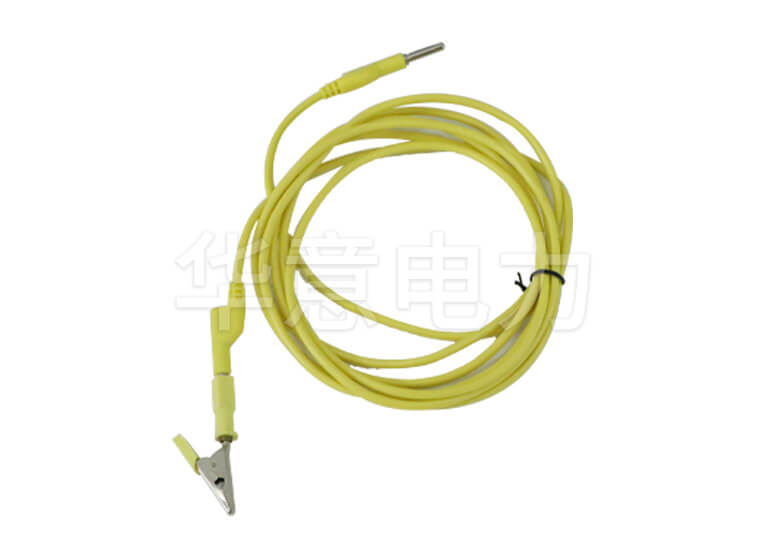

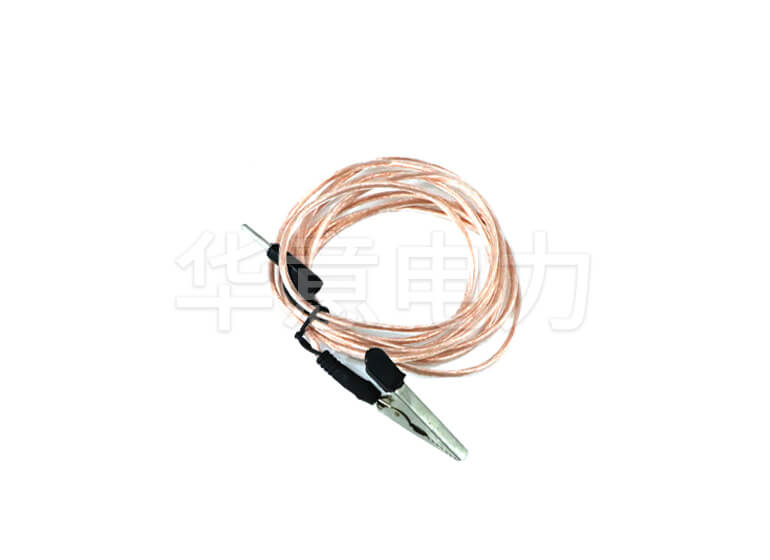

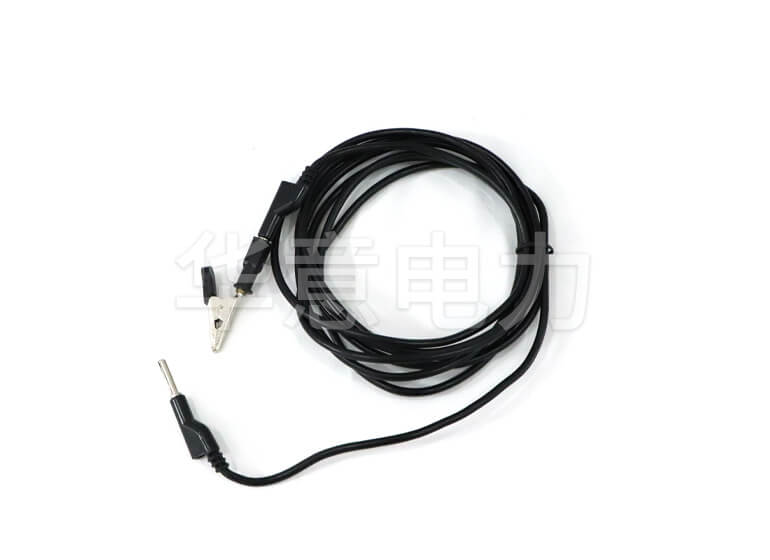

3连接线
2根

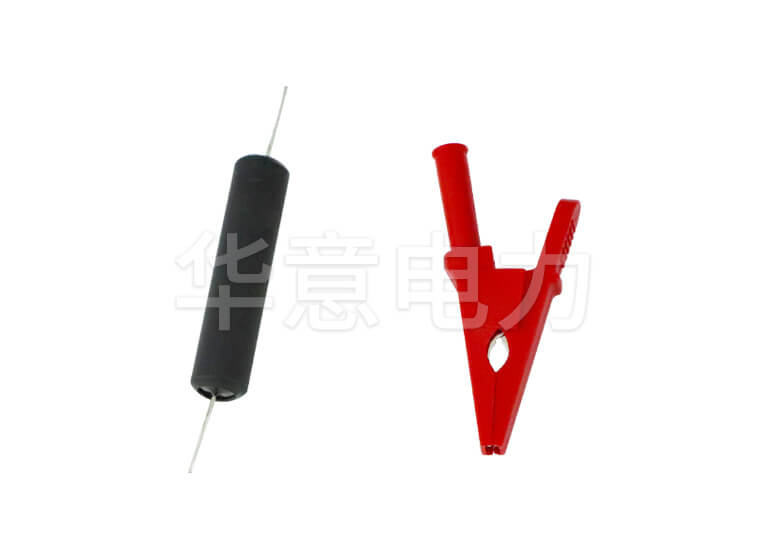

4参考电阻2个

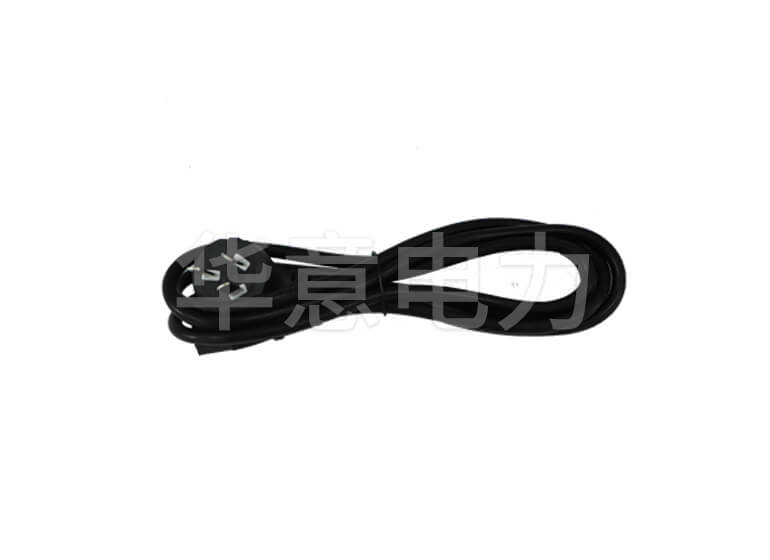

5AC220V电源线1根
6说明书1本
7检查报告1份
8合格证1张
