首页 > YM-H 绝缘子等值盐密测试仪

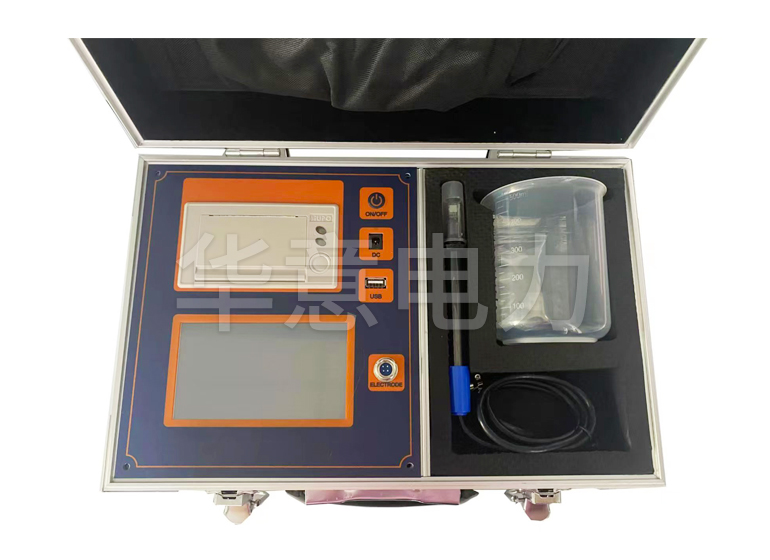

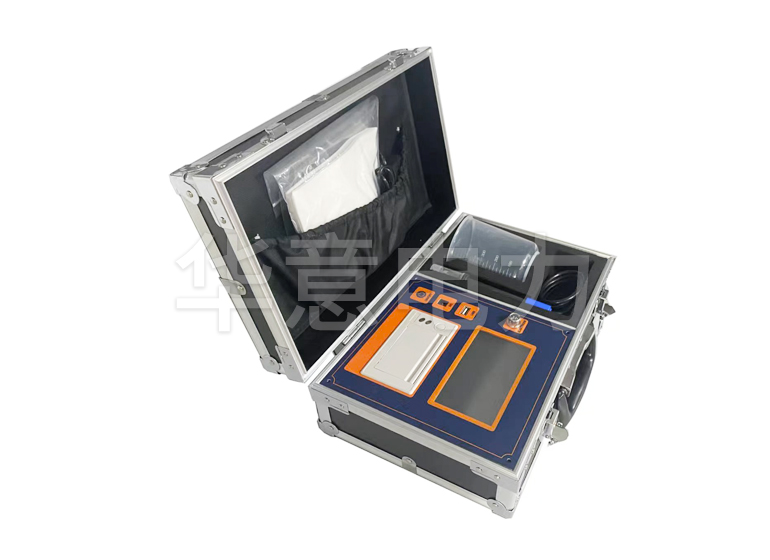

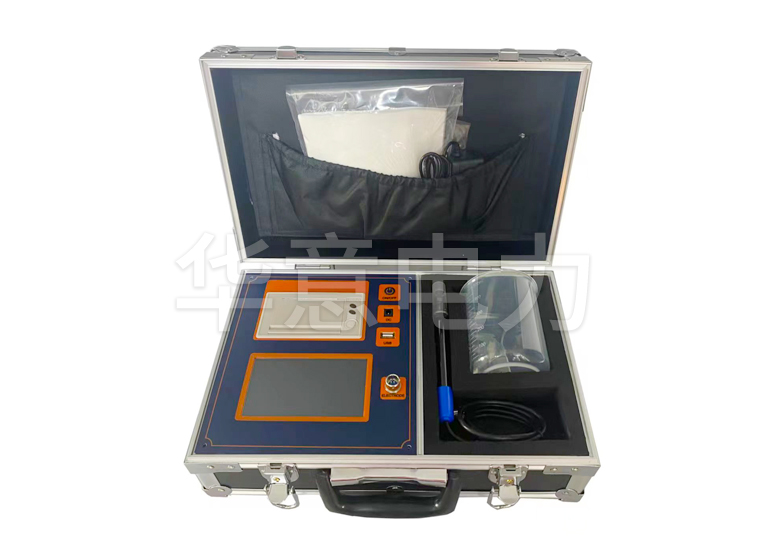

YM-H 绝缘子等值盐密测试仪

  • 参考标准:GB/T26218.1-2010
  • 适用于:测量绝缘子表面等值附盐密度的专用测量仪器
  • 产品简述:本产品用于电力系统防污闪检测,是测量绝缘子表面等值附盐密度(以下简称"盐密")的专用测量仪器,同时还可以测量溶液的电导率和温度。整机以其测量精度高、测量范围大、使用方便等特点广泛地应用于电力、教学、科研及其它相关行业。
  • 在线咨询 说明书 检定证书
  • 产品图集 操作视频
  • 相关产品
  • 详细介绍
  • 规格参数
  • 售后保障

概述

        在电网系统中,电压等级高、输送容量大的变电站和输电线路起着十分重要的作用。而在输电线路经过的地区,工业污秽、海风的盐雾、空气中的尘埃等污秽物逐渐积累并附着在绝缘子表面,极易形成污秽层,由于污秽绝缘子的绝缘强度大大降低,极易引起绝缘子在正常运行电压下闪络,造成大面积停电,形成污闪事故。

        污闪事故不同于一般单纯的设备事故,它涉及面广、影响设备多且分散。现阶段我国电力系统的网架尚比较薄弱,多次污闪跳闸即有可能带来整个系统的崩溃,造成大面积、多设备的连锁事故。

        因此,在设计建造电网系统前,应首先测定外绝缘子表面的污秽程度以确定所在区域的污秽等级,据此选择合适的外绝缘爬电比距;对于已经投入使用的高压输电线路、发电厂、变电站等场所的外绝缘设备,应当保证每年至少检测一次其表面污秽程度,以衡量是否可能引起污闪事故,作为判断外绝缘设备是否需要清洗或更换的依据。通过以上途径,尽量使污闪事故率降低到可接受的程度,最大限度降低污闪事故对国民经济的影响。

        由于绝缘子表面的污秽包含溶性成分和不溶性成分,其中盐密度(常用等值盐密度ESDD衡量)是指绝缘子表面层污秽中的可溶成分与表面积的比值,区别于灰密度(NSDD)。根据电网污秽划分新标准,污秽度中盐密和灰密之间的关系在5—10倍分散,相同等值盐密不同灰密的绝缘子可能处于不同污秽等级,故污秽等级的确认需要等值盐密度和灰密度组合才可确定。

我公司根据电力行业防治污闪的要求,结合电网污秽划分等级新标准,根据客户需求设计研发了本仪器,操作简单、功能齐全,得到了行业客户的一致认可。


仪器介绍

        本仪器专为测试智能电导盐密度而设计。系统内置智能电导盐密度计算公式,读数直观。人机交互采用真彩TFT液晶屏,操作简单,所有参数和结果一目了然。仪器自带微型打印机,方便数据保存和对比。提供外部供电和内置电池两种供电方式,方便实验室和野外现场测试。本仪器遵照最新标准Q/GDW152—2006《高压架空线路和变电站环境污区分级及外绝缘选择标准》的规定和要求,适用于高线架空线路、发电厂、变电所等场所的外绝缘设备盐密度测试。


依据标准


序号标准名称
1Q/GDW152—2006《高压架空线路和变电站环境污区分级及外绝缘选择标准》
2GB/T16434—200*《污秽条件下高压绝缘子的选择和尺寸确定第1部分:定义、信息和一般原则》
3GB/T4585-2004/IEC60507:1991《交流系统用高压绝缘子的人工污秽实验》
4GB/T5582-93《高压电力设备外绝缘污秽等级》
5IEC60815-2004



主要特点

1、直读式,无须换算。绝缘子表面盐密度直接显示。
2、采用进口铂电极。性能稳定可靠。
3、盐密测量范围为0.0001 mg/cm2--9.9999mg/cm2,分辨率0.0001位。
4、可以同时测量溶液的电导率、温度等其它参数。
5、全量程自动切换,提高低盐密度时的准确度。
6、具有温度自动补偿功能,溶液电导值自动补偿为20℃时的取值。
7、具有系统自动校验功能,开机自动校验,提高测量准确度。
8、内置大容量数据存储器,可存储超过10000组测量数据。
9、仪器带微型打印机,方便现场准确、真实、有效地记录结果。
10、仪器供电采用外置电源和内置电池两种方案,方便实验室或野外使用。
11、采用320×240真彩TFT液晶屏(可定制全英文显示)。
12、独有的人机交互界面,简捷操作。
13、显示屏具有背光无操作自动降低功能,可节约用电,体现绿色环保理念。


产品参数

测量范围盐 密0.001~9.999mg/cm2
温 度0℃~100℃
电导率0~100000μs/cm
测量精度盐 密分辨率0.001位,满量程精度优于±1%
温 度分辨率0.1位,精度优于±0.5℃
电导率分辨率为量程的1/1000,满量程精度优于±1%
信息输出方式TFT液晶320×240真彩TFT液晶屏,实现良好的人机信息交互
打印机本地打印机直接打印测量数据
USB通信连接USB端口到PC端,以U盘模式读取测量数据
使用条件环境温度AC:220V±10%
           DC:6节5号1.5V干电池
电 源0~+50℃
相对湿度≤80% RH
存储条件环境温度-10~+55 ℃
相对湿度≤95% RH
外观参数体 积330×280×132mm3
重 量约2.5kg


附件清单

序号
名称数量
1仪器主机1台
2电极(K=1.0)1支
3电源适配器
1个
4干电池6节
5USB数据线1根
6热敏打印纸
1卷
7400ml烧杯2个
8纱布
4包
9说明书1本
10检查报告1份
11合格证1张
