首页 > HYLH-V SF6 气体回收装置

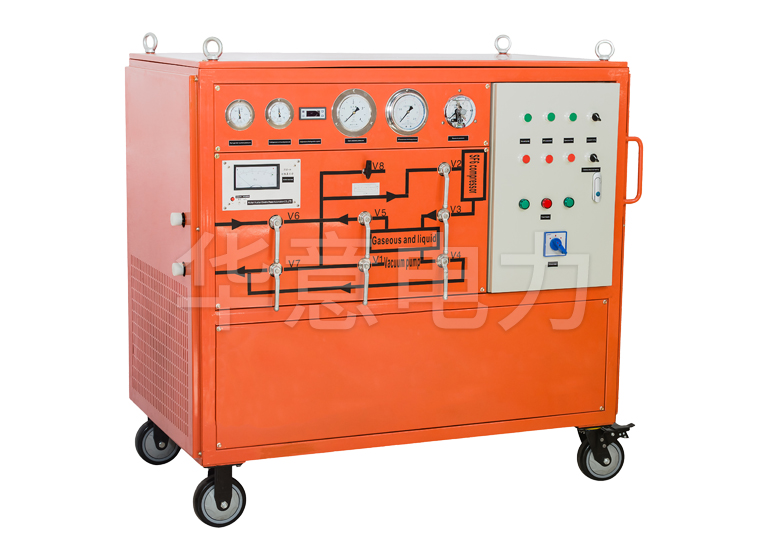

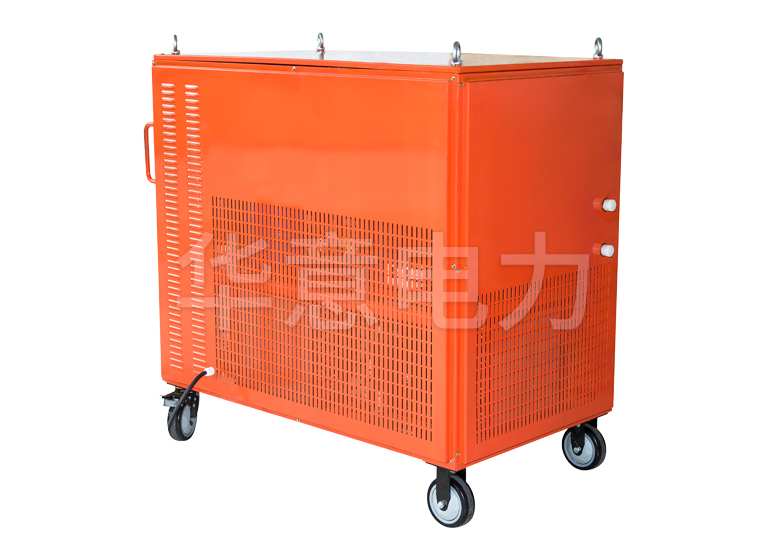

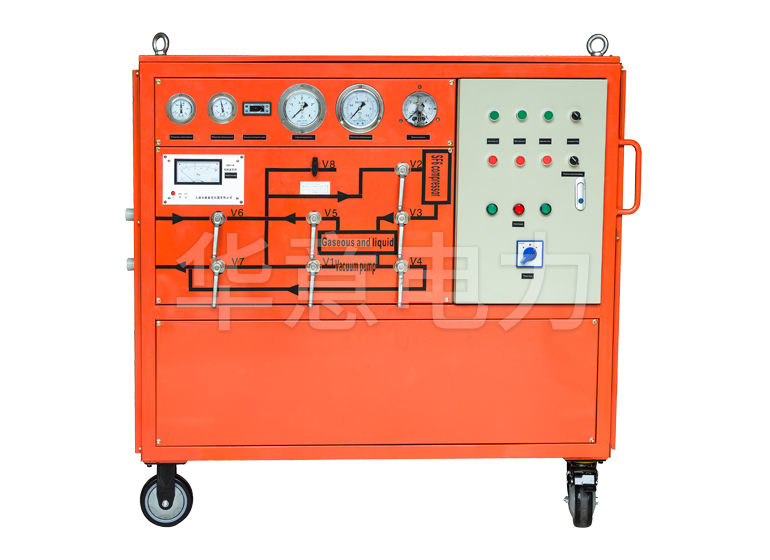

HYLH-V SF6 气体回收装置

  • 旧名称:SF6 气体回收装置
  • 参考标准:DL/T 506-2018
  • 适用于:SF6电气设备中六氟化硫气体进行抽真空、充气、回充、净化及回收
  • 产品简述:内置过滤吸附系统,可以吸附SF6气体中的的杂质、水份、分解产物和油份等 一体化的设计和较小的体积便于移动和使用 高效的过滤免维护系统,极大保证了回收SF6气体的质量
  • 在线咨询 说明书 检定证书
  • 产品图集 操作视频
  • 详细介绍
  • 规格参数
  • 更多图片
  • 售后保障
  • 1、内置相序保护器,无论何时均能免除主机因相序错误而反转的担忧

  • 2、所有电气系统均采用优质品牌

  • 3、优质的脚轮将极大的保护地面油漆,并减少推动时所需的人工

  • 4、整机为风冷,无需外接水源

  • 5、内置温度保护系统即使在-20摄氏度下也能正常工作

  • 6、内置干燥加热系统,可确保干燥剂饱和之后可通过设备加热活化再生,从而无需更换干燥剂



回收回收初压力≤0.8MPa
回收终压力≤50KPa
回收时间:对初压力0.8MPa的1 m3 SF6气体容积,回收至终压力50KPa,回收时间小于2.5小时
充气对初压力为133Pa的1 m3 SF6气体容积充至0.8MPa,充气时间小于0.8小时
抽真空装置极限真空度小于等于10 Pa,对初压力为0.1MPa的1 m3 SF6气体容积抽真空至133Pa所需时间小于1.0小时
贮存贮存容器容积0.05m3
名义液态贮存量50kg
最高贮存压力3.8 MPa
净化

对含水量1000PPM(体积比)以下的SF6气体,经本装置一次回收净化后:

水份小于60PPM(重量比),油份小于10PPM(重量比)

年泄漏率≤1%名义储存量
噪声≤75dB(A)声压级
工作环境温度-10℃- 40℃
电源交流三相五线制 50Hz 400V±10%
功率≤5KW
重量约545 kg
外形尺寸(长×宽×高)1450×810×1200mm3

主要部件性能参数

指标名称SF6气体回收装置
电源AC380(三项五线、相序自动转化)
额定最高储气压力(20℃)≤4MPa
极限真空度≤10Pa
装置真空度保持在133Pa压力保持24H,真空度值上升<400Pa
SF6压缩机法国美优乐
压缩机抽气速率7m3/h(可定制)
真空泵2X-4
真空泵抽气速率15m3/h
回收装置适应入口初压(20℃)0-1.0MPa
电气设备回收终压(20℃)≤50Kpa
回收后气体油份控制国产油分<10μg/g
装置年漏气率<1%
装置连续无故障运转时间≥1000h
累积无故障运转时间≥5000h
噪声水平整机≤75dB(A)
理论储液能力50kg
冷冻液化压缩机东贝
冷冻储罐50L
回收后气体水分60PPM/V
回收后气体油分10PPM/V
干燥过滤方式真空加热活化再生
充气初压≤133pa
充气终压0.8mpa
充气速率≥5m3/h
气化方式电加热自动温控
整车型式手推移动式
外形尺寸1450×810×1200cm3
整机重量约545kg
冷却方式风冷
过滤系统采用美国HASON技术,三级过滤——能够更高的去除回收的SF6气体中水份、油份、颗粒杂质及粉尘,保证所回收的SF6气体
重复利用

简明参数表

型号SF6气体回收装置
真空泵抽速15m3/h
极限真空度10Pa
真空泵国产双极真空泵
SF6回收压缩机7m3/h
压力2.5MPa
压缩机厂家法国美优乐
过滤器颗粒0.02微米
油份高效(PPM)
酸值0.1PPM
可水解氟化物0.2PPM
生物毒性
水份≤60PPM
SF6纯度≥99.9%
SF6贮罐50L
SF6贮罐材质碳钢
制冷系统优质高效压缩机
过滤器美国原装
干燥器美国原装

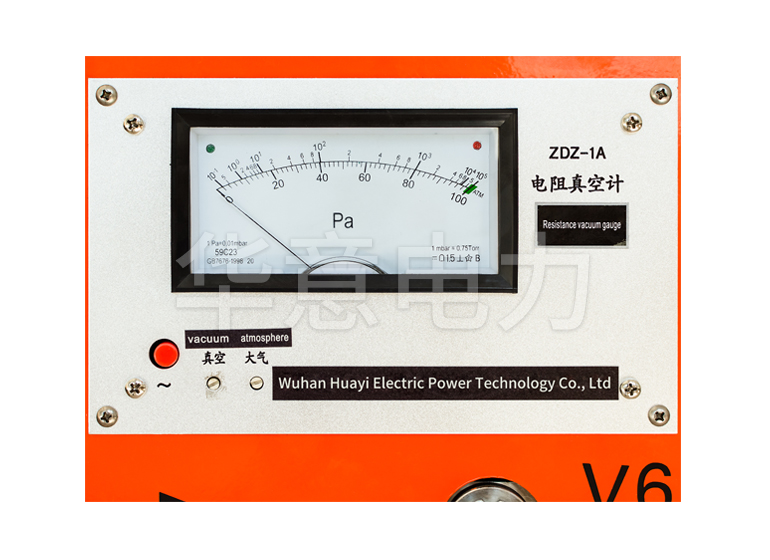

真空计指针
阀门独有技术(内置蝶形密封,确保多次开关不会漏气)

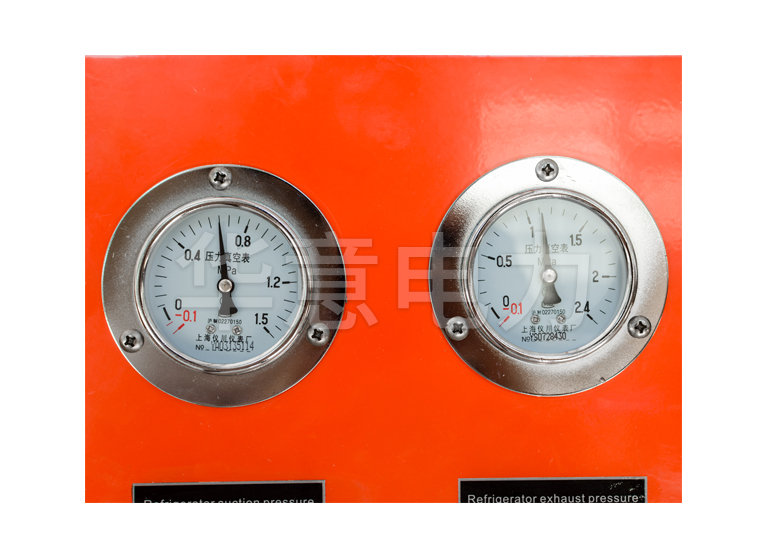

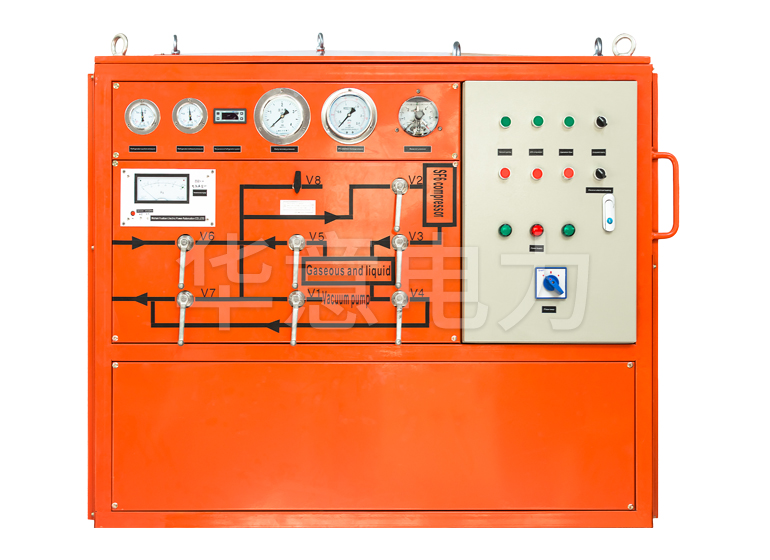

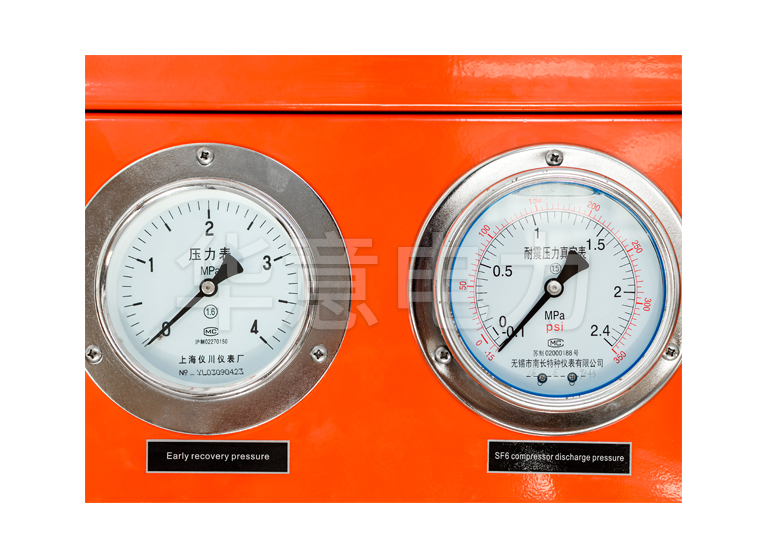

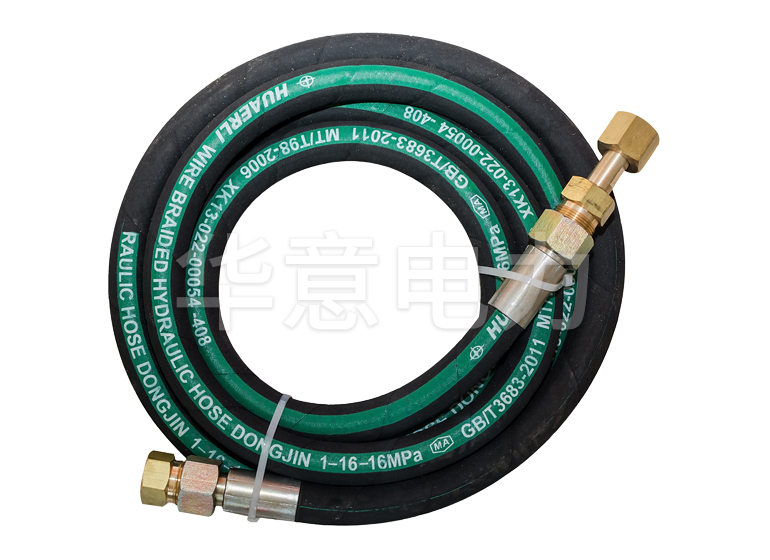

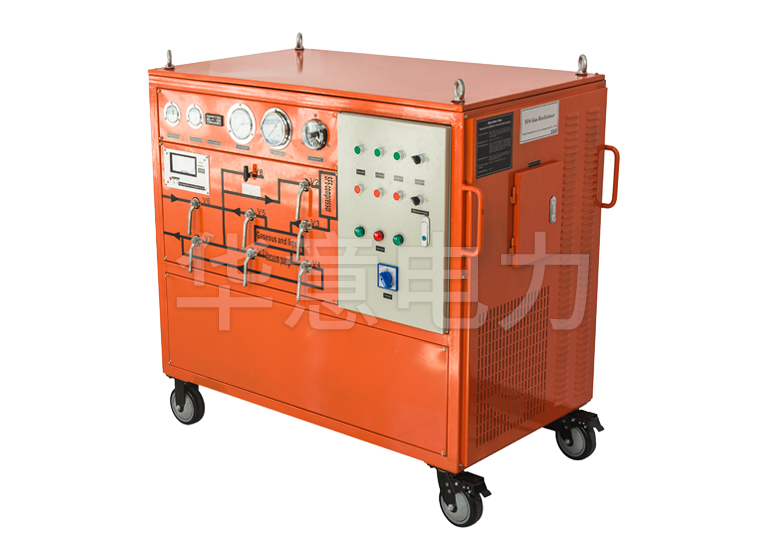

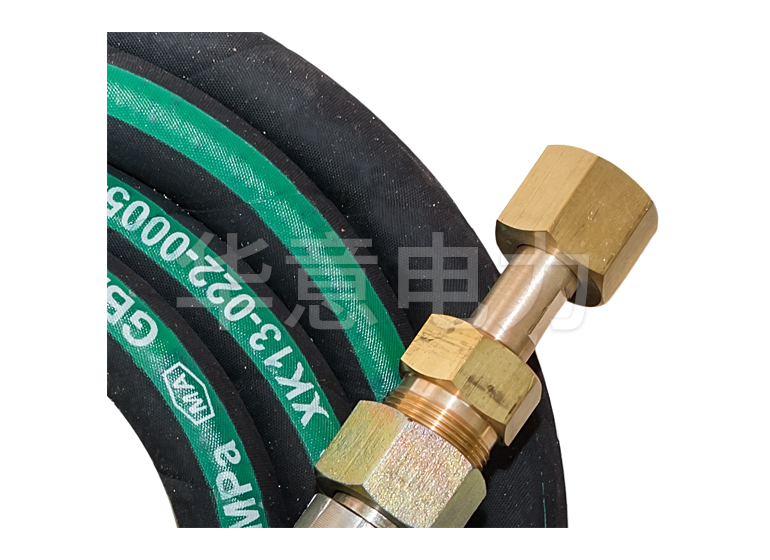

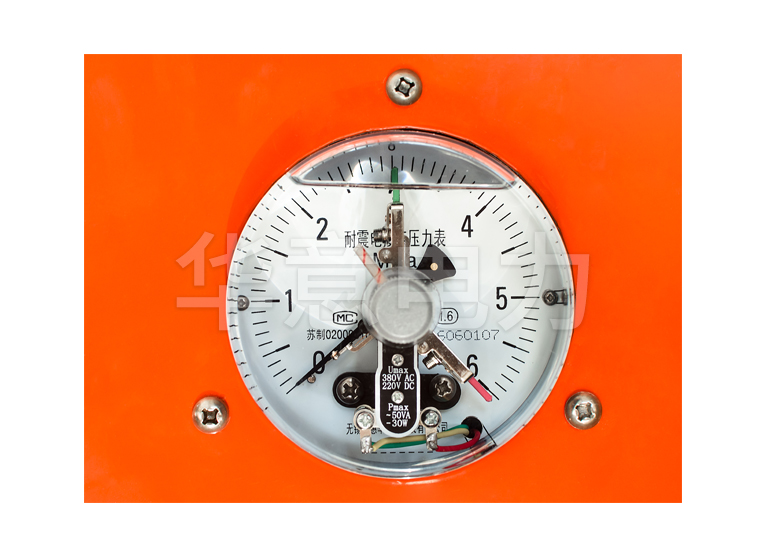

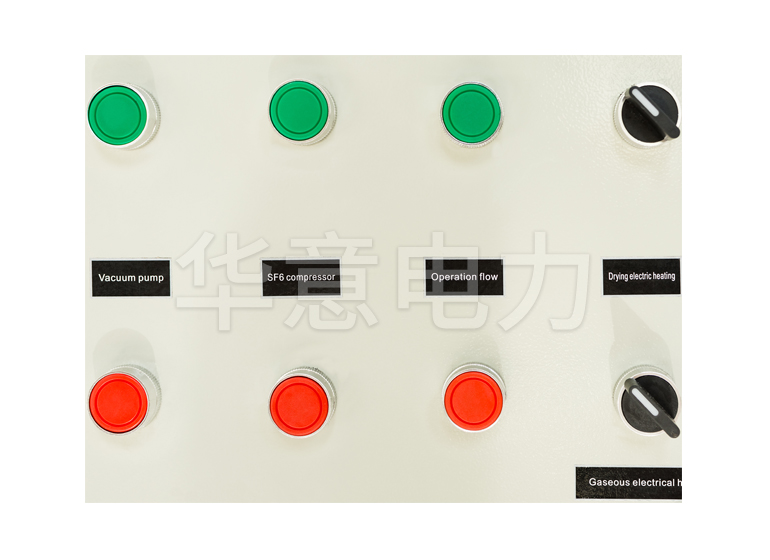

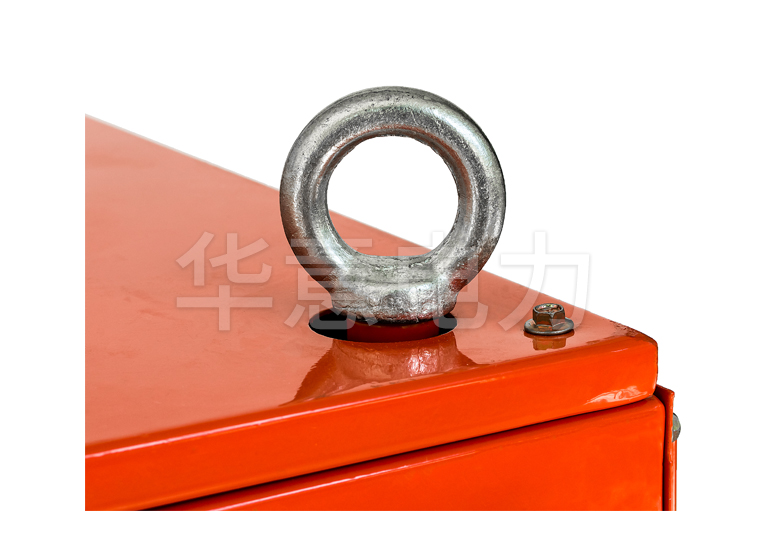

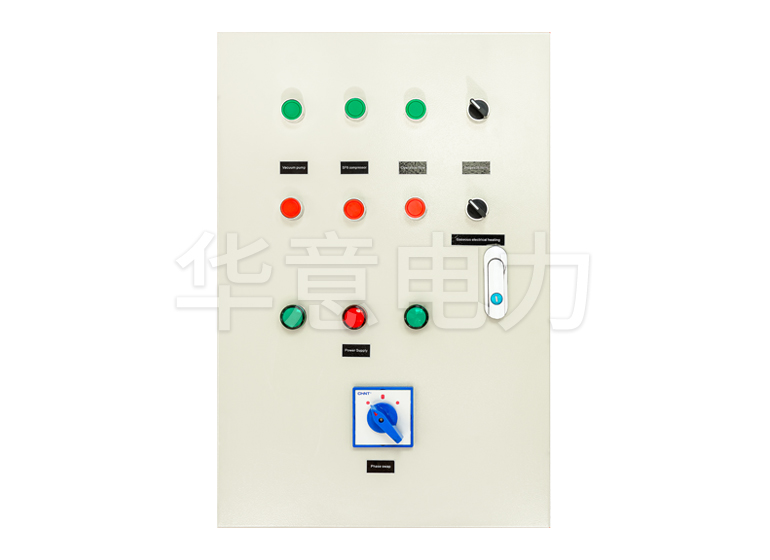

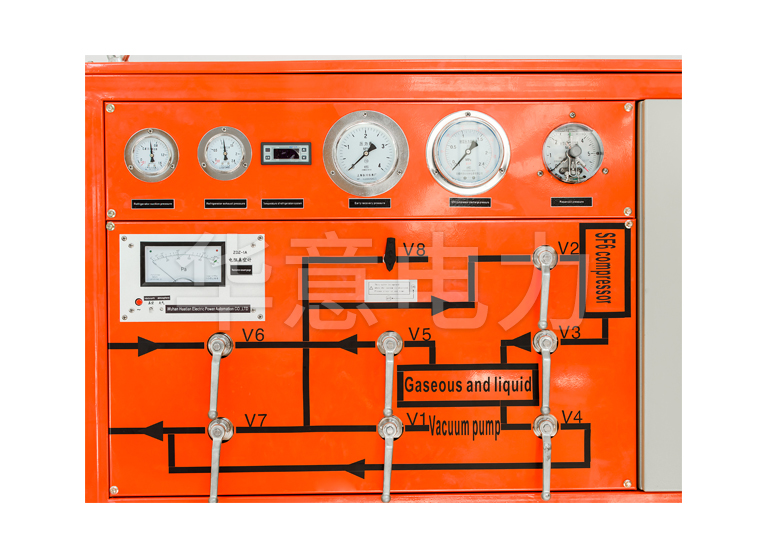

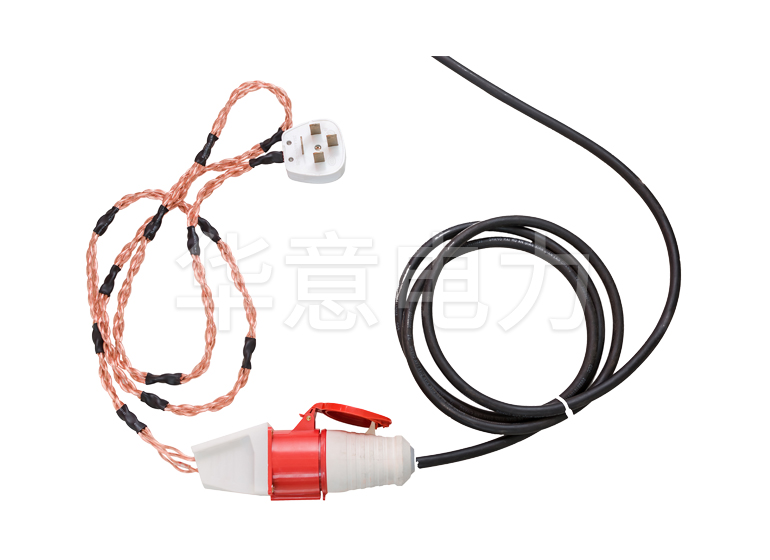

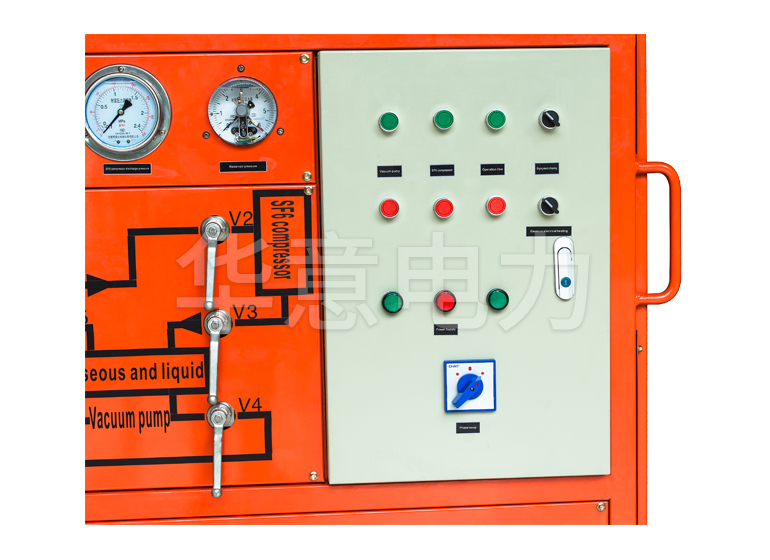

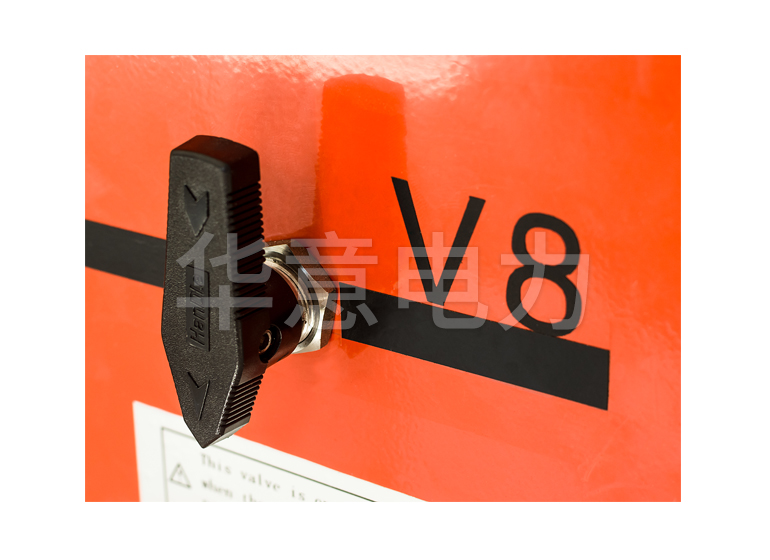

产品细节图

HYLH-V SF6气体回收装置

HYLH-V SF6气体回收装置

HYLH-V SF6气体回收装置

HYLH-V SF6气体回收装置

HYLH-V SF6气体回收装置

HYLH-V SF6气体回收装置

HYLH-V SF6气体回收装置

HYLH-V SF6气体回收装置

HYLH-V SF6气体回收装置

HYLH-V SF6气体回收装置

HYLH-V SF6气体回收装置

HYLH-V SF6气体回收装置

HYLH-V SF6气体回收装置

HYLH-V SF6气体回收装置

HYLH-V SF6气体回收装置

HYLH-V SF6气体回收装置

HYLH-V SF6气体回收装置

HYLH-V SF6气体回收装置

HYLH-V SF6气体回收装置

HYLH-V SF6气体回收装置

HYLH-V SF6气体回收装置

HYLH-V SF6气体回收装置

HYLH-V SF6气体回收装置

HYLH-V SF6气体回收装置
