目前在国际和国内已经有越来越多的XLPE交联聚乙烯绝缘的电力电缆替代原有的充油油纸绝缘的电力电缆。但在交联电缆投运前的试验手段上由于被试容量大和试验设备的原因，很长时间以来，扔沿袭使用直流耐压的试验方法。而近些年随着城、农网建设改造的进行，XLPE交联电缆越来越多，仅仅靠直流耐压试验后就将电缆投入运行，而在运行电压下发生电缆或电缆头击穿的事例也时有发生。所以，大家都在探索新的试验方法。由于电缆的电容量较大，采用传统的工频试验变压器很笨重，庞大，且大电流的工作电源在现场不易取得。因此一般都采用串联谐振交流耐压试验。
交流耐压试验方法的选择
电力电缆一般都有比较大的电容量，在交流试验电压下呈现一个电容负载，长电力电缆要求容量很大的交流试验设备及试验电源。为了使较小容量的试验电源达到试验的目的，一般崔勇以下几种谐振方法进行试验。安装敷设后的试验强调交流耐压试验。最近几年，国内外均已达成共识，对于交联电缆的耐压试验，均优先采用交流试验方法，避免采用从油纸卷圆电缆试验方法套用过来的直流耐压试验。高压电缆的试验，将原来的“直流方法，交流方法”的选择顺序，改为“交流方法，直流方法”的选择顺序，强调优先采用交流试验方法。
1. 超低频0.1Hz耐压试验
因被试XLPE电缆的电容量很大，工频试验时所需试验变压器的容量也要很大，导致试验设备笨重而不适用与现场使用。采用0.1Hz作为试验电源，理论上可以将试验变压器的容量降低到1/500，试验变压器的重量可大大降低，可以较容易地移动到现场进行试验。目前，此种方法主要应用于中、低压电缆的试验，由于电压等级偏低，还不能用于110KV及以上的高压电缆试验。
2. 振荡电压试验
振荡电压试验是用直流电源给电缆充电，然后通过一个放电球隙给一组串联电阻和电抗放电，得到一个阻尼振荡电压。此种方法优于直流耐压试验，但仍不如工频试验有效。
3. 谐振耐压试验
可调电感型谐振试验系统可以满足耐压要求，但由于重量大，可移动性差，主要用于实验师。
变频谐振试验系统不但能满足110kVXLPE电缆的耐压要求，而且具有重量轻、可移动性好的有点，适宜现场试验。
结论：
1. 直流耐压试验不能模拟高压交联电缆的运行工况，试验效果差，并且有一定的危害性，在现场竣工验收试验不宜采用。
2. 交流耐压试验是现场检验交联电缆的敷设和附件安装质量的有效手段。变频谐振装置负荷IEC和国际的有关要求，通过电抗器串并联的方式可以满足110KV和220KV高压交联电缆现场交流耐压的要求。
1．产品名称及主要技术参数
1.1产品名称
XZB-972kVA/270kV变频串联谐振试验装置
1.2主要技术参数
额定总容量：972kVA
额定频率：30~300Hz
额定电压：270kV
额定总电流：3.6A;
固定电抗器电感量：38H
制造日期：2015.10
1.3成套装置组成
1.3.1 DK-81kVA/27kV高压电抗器 12台
1.3.2 JLB-55kVA/3/5/20kV/0.4kV激励变压器 1台
1.3.3 XZB-55kW/220/380V变频电源 1台
1.3.4 FRC-270kV/1000pF电容分压器 1套
1.3.5 BC-80kV/15000pF补偿电容器（出一个40kV） 1套
1.3.6配线若干（见装箱清单）
2．试验设备
BBC-V型变压组别变比测试仪
兆欧表（2500V，2500MΩ）
UT2004型数字万用表
QJ23型直流单臂电桥
3．试验环境
温度：25℃ 湿度：79％RH
4．试验标准依据
GB10229-77 《电抗器》
GB1094 《电力变压器》
GB50150-2006 《电气装置安装工程电气设备交接试验标准》
DL/T 596-1996 《电力设备预防性试验规程》
GB1094.1-GB1094.6-96 《外壳防护等级》
GB2900 《电工名词术语》
GB/T16927.1~2-1997 《高电压试验技术》

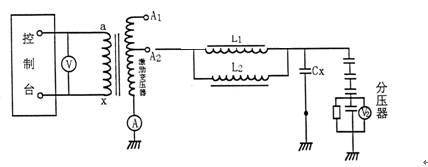

5．试验原理接线图
6．试验数据
6.1成套装置调频调谐特性
6.1.十二台电抗器串联整体试验特性
电容量（nF） |
激励电压（V） |
频率
(Hz)
|
电抗器输出电流（A） |
电抗器输出电压（kV） |
品质因数（Q） |
噪音（dB） |
结果 |
1 |
2662.5 |
228.29 |
0.39 |
270.29 |
101 |
45 |
合格 |
7．DK-81KVA/27KV 高压电抗器 (12台)
7.1产品技术参数
额定容量：81kVA 额定电压：27kV
额定电流: 3A 额定频率：30~300Hz
电感值：38H±5％ 制造日期：2015.10
产品编号：151014K1，151014K2，151014K3，151014K4, 151014K5
151014K6, 151014K7,151014K8, 151014K9, 151014K10
151014K11，151014K12
7.2试验环境条件
温度：25℃ 湿度：77％RH

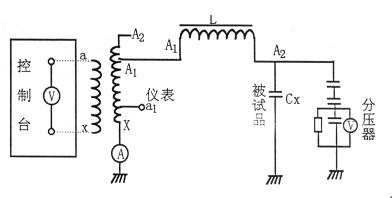

7.3试验原理接线图
7.4试验数据
7.4.1外观检查
检查要求 |
检查情况 |
检查结论 |
涂漆或喷塑保护，保护层光亮无漏喷点，无锈斑 |
涂漆或喷塑保护，保护层光亮无漏喷点，无锈斑 |
合格 |
外表面应无明显凸凹变形现象 |
外表面应无明显凸凹变形现象 |
合格 |
接线端标志清晰，无漏挂、错挂 |
接线端标志清晰，无漏挂、错挂 |
合格 |
7.4.2结构检查
检查要求 |
检查情况 |
检查结论 |
所属类别：绝缘筒式 |
无气囊 |
合格 |
应有可靠的接线，接线处有明显的接地符号或标明接地字样 |
有 |
合格 |
应有供搬运用的槽 |
有 |
合格 |
7.4.3绕组直流电阻测量
序号 |
被试绕组 |
电阻（Ω） |
151014K1 |
A-X |
149 |
151014K2 |
A-X |
151 |
151014K3 |
A-X |
147 |
151014K4 |
A-X |
149 |
151014K5 |
A-X |
148 |
151014K6 |
A-X |
152 |
151014K7 |
A-X |
146 |
151014K8 |
A-X |
150 |
151014K9 |
A-X |
149 |
151014K10 |
A-X |
148 |
151014K11 |
A-X |
147 |
151014K12 |
A-X |
148 |
7.4.4电感值测量
序号 |
要求值（H） |
试验电压（V） |
试验电流（A） |
电感量实测值（H） |
151014K1 |
38±5％ |
10000 |
0.83 |
38.3 |
151014K2 |
38±5％ |
10000 |
0.83 |
38.7 |
151014K3 |
38±5％ |
10000 |
0.83 |
38.2 |
151014K4 |
38±5％ |
10000 |
0.83 |
38.5 |
151014K5 |
38±5％ |
10000 |
0.83 |
38.7 |
151014K6 |
38±5％ |
10000 |
0.83 |
38.1 |
151014K7 |
38±5％ |
10000 |
0.83 |
38.8 |
151014K8 |
38±5％ |
10000 |
0.83 |
38.7 |
151014K9 |
38±5％ |
10000 |
0.83 |
38.5 |
151014K10 |
38±5％ |
10000 |
0.83 |
38.3 |
151014K11 |
38±5％ |
10000 |
0.83 |
38.1 |
151014K12 |
38±5％ |
10000 |
0.83 |
38.6 |
7.4.5外施耐压试验
序号 |
要求值（KV） |
外施耐压试验值 |
持续时间 |
试验结果 |
151014K1 |
27kV |
29.7kV |
60s |
合格 |
151014K2 |
27kV |
29.7kV |
60s |
合格 |
151014K3 |
27kV |
29.7kV |
60s |
合格 |
151014K4 |
27kV |
29.7kV |
60s |
合格 |
151014K5 |
27kV |
29.7kV |
60s |
合格 |
151014K6 |
27kV |
29.7kV |
60s |
合格 |
151014K7 |
27kV |
29.7kV |
60s |
合格 |
151014K8 |
27kV |
29.7kV |
60s |
合格 |
151014K9 |
27kV |
29.7kV |
60s |
合格 |
151014K10 |
27kV |
29.7kV |
60s |
合格 |
151014K11 |
27kV |
29.7kV |
60s |
合格 |
151014K12 |
27kV |
29.7kV |
60s |
合格 |
7.4.6调频谐振感应耐压试验和品质因数测量及噪音测量
序号 |
激励电压 |
电抗器输出电压 |
输出电流 |
谐振频率（Hz） |
品质因素 |
噪音 |
备注 |
151014K1 |
586.50V |
30.38kV |
0.7A |
174.50 |
52 |
45dB |
耐压60分钟合格
|
151014K2 |
573.75V |
30.00kV |
0.7A |
176.19 |
52 |
45dB |
151014K3 |
552.50V |
30.10kV |
0.7A |
174.80 |
52 |
45dB |
151014K4 |
548.25V |
30.28kV |
0.7A |
174.89 |
52 |
45dB |
151014K5 |
552.50V |
30.28kV |
0.7A |
175.69 |
52 |
45dB |
151014K6 |
544.00V |
30.09kV |
0.7A |
175.50 |
52 |
45dB |
151014K7 |
552.50V |
30.18kV |
0.7A |
175.50 |
52 |
45dB |
151014K8 |
565.25V |
30.28kV |
0.7A |
174.89 |
52 |
45dB |
151014K9 |
544.00V |
30.18kV |
0.7A |
175.50 |
52 |
45dB |
151014K10 |
561.00V |
30.18kV |
0.7A |
175.89 |
52 |
45dB |
151014K11 |
561.00V |
30.18kV |
0.7A |
175.04 |
52 |
45dB |
151014K12 |
582.25V |
30.09kV |
0.7A |
175.89 |
52 |
45dB |
7.5结论
以上各项试验符合标准
该高压电抗试验合格
8．JLB-55kVA/3/5/20kV/0.4kV激励变压器
8.1产品技术参数
额定容量：55kVA 额定输入电压：400V
额定输入电流：137.5A 额定输出电压：3/5/20kV
额定输出电流:18.33/11/2.75A 额定频率：30~300Hz
制造日期：2015.10 产品编号:151014J
8.2试验环境条件
温度25℃ 湿度62％RH

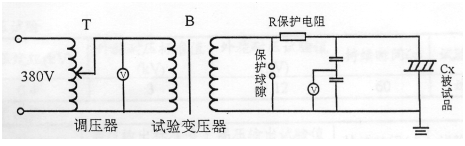

8.3试验原理接线图
8.4试验数据
8.4.1外观检查
检查要求 |
检查情况 |
检查结论 |
涂漆或喷塑保护，保护层光亮无漏喷点、无锈斑 |
符合要求 |
合格 |
外表面应无明显凸凹变开现象 |
符合要求 |
合格 |
接线端标电清晰、无漏挂、错挂 |
符合要求 |
合格 |
8.4.2结构检查
检查要求 |
检查情况 |
检查结论 |
应有可靠的接地螺栓、接地处有明显的接地符号或标明接地字样 |
有 |
合格 |
8.4.3电压比测量
被测线圈 |
实测值 |
标准值 |
相对误差 |
高压/低压A1X/aX |
7.51 |
7.5 |
0.13% |
高压/低压A2X/aX |
12.55 |
12.5 |
0.4% |
高压/低压A3X/aX |
50.12 |
50 |
0.24% |
8.4.4绕组联结组别试验
名称 |
要求 |
测量情况 |
绕组联结组别 |
1/1-0 |
1/1-0 |
8.4.5绕组直流电阻测量
高压线圈（Ω） |
低压线圈（Ω） |
仪表线圈（Ω） |
3kV绕组1.4 |
1.2 |
|
5kV绕组7.8 |
|
|
20kV绕组160.9 |
|
|
8.4.6绝缘电阻测量
部位 |
标准值（MΩ） |
实测值（MΩ） |
高→低及地 |
≥1000 |
2500 |
低→高及地 |
≥1000 |
2500 |
8.4.7外施耐压试验
低压绕组（kV） |
外施耐压标准值（kV） |
外施耐压试验值（kV） |
持续时间（s） |
试验结果 |
0.4 |
11 |
11 |
60 |
通过 |
8.4.8感应耐压试验
低压绕组（V） |
高压输出标准值（kV） |
高压输出试验值（kV） |
持续时间（s） |
试验结果 |
500 |
25 |
25.36 |
60 |
通过 |
8.4.9空载试验
8.4.9.1空载电流测量
输入电压（V） |
空载电流（A） |
空载电流标准值 |
空载电流百分值 |
400 |
3.2 |
I0≤13％ |
2.33％ |
8.4.9.2空载损耗测量
输入电压主（V） |
空载损耗实测值（W） |
400 |
1280 |
8.4.10负载试验
8.4.10.1阻抗电压试验
负载电流（A） |
阻抗电压（V） |
阻抗电压标准值 |
阻抗电压百分值 |
137.5 |
167 |
3.6％≤Uk≤13.2% |
5.57% |
9. XZB-55kW/220/380V变频电源
额定容量：55kW 相数：单/三相
额定输入电压： 220V ;380V 输出电压范围：0～400V
额定输入电流：137.5A 额定输出电流：137.5A
输入频率：50Hz 输出频率:30~300Hz
制造日期：2015.10 出厂编号：151014B
9.1外观检查
表面无划伤，坚固件安装牢固，过线整齐。
9.2绝缘电阻
整个低压回路对地绝缘电阻75MΩ
9.3个电试验
整个低压回路承受交流正弦电压2500V，1分钟 正常
9.4接地电阻
接地电阻0.05Ω
9.5操作性能
a）高灵敏电子过压保护功能正常
b) 过流保护动作正常
c）频率及电压调节功能正常
d）急停和复位正常
f）信号采集正常
10．FRC-270kV/1000pF电容分压器
试验数据:
标准电压 |
50(kv) |
100 (kv) |
150(kv) |
200(kv) |
270(kv) |
实测电压 |
50.1 |
100.2 |
150.3 |
200.4 |
270.6 |
误差% |
0.3 |
0.5 |
0.7 |
0.5 |
0.5 |
额定电压:270kV 出厂编号:151014D1/D2
精 度:1.5 工作频率:30~300Hz
出厂日期:2015.10 分压比：3000：1
11．BC-80kV/15000pF补偿电容器(出一个40kV)
额定电压:80kV 出厂编号:151014R
工作频率:30~300Hz 出厂日期:2015.10
12．结论
整套装置通过本身耐压试验合格 准予出厂
