  华意电力是一家专业研发生产回路电阻测试仪的厂家，本公司生产的回路电阻测试仪在行业内都广受好评，以打造最具权威的“回路电阻测试仪“高压设备供应商而努力。

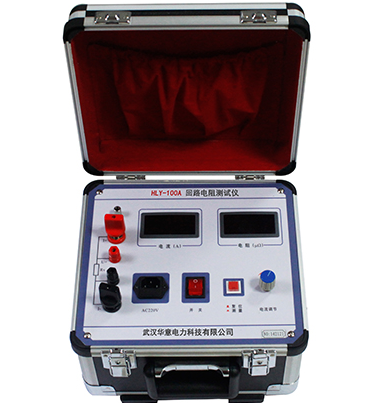

  接触电阻测试仪即回路电阻测试仪，是根据中华人民共和国最新电力执行标准DL/T845.4-2004，采用高频开关电源技术和数字电路技术相结合设计而成。它适用于开关控制设备回路电阻的测量。其测试电流采用国家标准推荐的直流100A。可在电流100A的情况下直接测得回路电阻，并用数字显示出来。该仪器测量准确、性能稳定，符合电力、供电部门现场高压开关维修和高压开关厂回路电阻测试的要求

  接触回路电阻测试仪是采用数字电路技术和开关电源技术相结合设计而成。适用于开关控制设备的接触电阻、回路电阻的测量。其测试电流采用国家标准推荐的直流100A/200A。可在电流100A/200A的情况下直接测得回路电阻和接触电阻，并用数字显示出来。该仪器测量准确、性能稳定，适用于电力、供电部门现场高压开关维修和高压开关厂回路电阻的测试。

  高压断路器导电回路的电阻主要取决于断路器的动、静触头间的接触电阻。接触电阻的存在，增加了导体在通电时的损耗，使接触处的温度升高，其值的大小直接影响正常工作时的载流能力，在一定程度上影响短路电流的切断能力。因此，断路器每相导电接触回路电阻测试仪值是断路器安装、检修、质量验收的一项重要数据。

  回路电阻测试仪测试原理：

  1. 工频交流电源整流后转变成15KHz高频电源，再变压整流成低压直流电源，反馈信号取至于负载电阻上的压降。经处理后调整高频电流的脉冲宽度，即采用脉冲调宽技术来达到自动恒流的效果。

  2.当直流100A测试电流通过被测电阻时，产生压降，同时通过机内标准电阻产生压降。精度高于一般的电桥测试。

  操作说明

  1、 按四端测量法，用专用测试线将被试品连接至仪表面板上，注意电压测量线应接在电流输出线内侧。

  2、 接通AC220V电源（注意：电源进线的第三根线即保护地必须接到大地），按下电源开关，此时电流表、电阻表显示“000”，可在未数允许一位数跳动。

  3、 按测量开关，调节电流输出旋钮（按顺时针）至电流表头显示“100.0”时，再读取阻值表头上的数字即为被试品的阻值，并作记录。（若显示“1 ”表示所 测回路超量程）。

  4、 测试完毕，将电流输出调节旋钮（按逆时针）调至最小，切断测量开关，再切断电源开关。

  5、 如要重复测试，只需切断测量开关，将测试钳重新夹好，再按测量开关即可。

  回路电阻测试仪，采用高频开关电源和数字电路技术，适用于开关控制设备回路电阻的测量，具有稳定性好，智能性高，操作简捷方便，是大多数人的首选。

产品特点：

  1. 采用最新电源技术，能长时间连续输出大电流,灵活选用50A，100A，150A，200A四个电流档位。

  2. 本仪器具有体积小、重量轻、抗干扰能力强、精度高、操作方便、保护功能完善等特点。

  3. 使用了精密仪用运算放大器和高精度四重积分A/D转换器，结合高性能16位单片机，测量时系统根据信号大小自动切换放大倍数，确保了该产品的测试准确度。

  4. 人机对话全键盘操作方式，智能化工作全过程。

  5. 320×240液晶显示器、高速热敏打印机。

  6. 本产品还设计了实时日历时钟，为打印、保存数据提供时间依据。

  7. 数据存储与历史数据浏览功能，可存储200组数据，并具有掉电保护功能。

  8.  超宽量程，测量最大范围达到0-4mΩ。
