电力电缆故障的分类

按电缆的结构特性分类

  分析电力电缆的结构组成，我们同时也知道电力电缆有最多三种结构形成：单芯电缆、三芯电缆、四芯电缆（主要是低压电缆），电缆故障从形式上可分为串联与并联故障。串联故障是指电缆一个或多个导体包括铅、招外皮断幵。通常在电缆至少一个导体断路之前，串联故障是不容易发现的。并联故障是指导体对外皮或导体之间的绝缘下降，不能承受正常运行电压。实际的故障组合形式是很多的，几种可能性较大的故障形式是一相对地、两相对地和一相断线并接地。因此有以下故障类型：

1、单相接地故障

电缆的其中一相对地绝缘层电导特性变坏，形成泄漏性故障，即此相对地绝缘层形成了固定的电阻通道，其电阻值或大或小或为零，这种故障其电缆导体是良好的。

2、单相故障

电缆的其中一相对地绝缘层电导特性变坏或击穿特性变低，形成泄漏性或闪络性故障。这种故障情况其电缆导体芯线和相间绝缘是良好的。

3、相间故障

电缆中的两相间或三（四）相间绝缘层电导特性变坏或击穿特性变低，形成泄漏性或闪络性故障。这种故障情况其电缆导体芯线和相对地绝缘是良好的。

4、相间并对地故障

电缆的两相之间并对地或三相之间并对地形成泄漏性或闪络性故障。

5、开路故障

  电缆的一芯或多芯导体或金域屏蔽层完全断线或似断非断的情况，我们称之为开路故障。

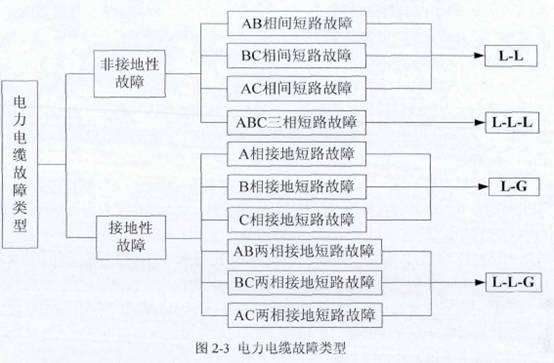

  电力电缆的故障可以分为两大类六种形式，它们在系统中发生的概率各为： 横向故障（短路）：三相短路2%，两相短路1.6%，两相接地短路6.1%，单相接地短路87%，纵向故障（开路）：断线3.3%，电力缆的故障发生概率最高的是单相接地短路。
