1 引言

  在变压器故障检测中，仅依靠电气试验方法往往很难发现某些局部故障和发热缺陷，而通过变压器油中气体色谱分析这种化学检测办法，对变压器内部的某些潜伏性故障及其发展程度的早期诊断是比较有效的， 该观点已被大量故障诊断的实践所证明。

2 油色谱分析原理及故障特征气体

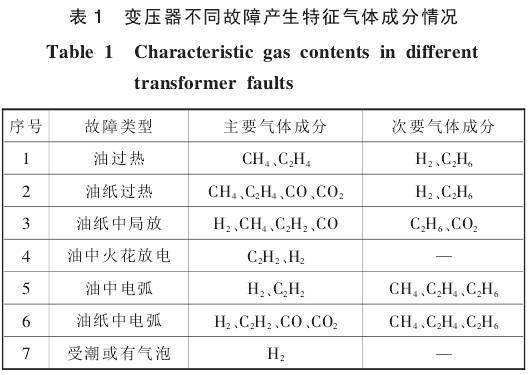

  油色谱分析原理是基于变压器油中特定的烃类气体的产生速率随温度变化规律，在特定温度下，往往有某一种气体的产气率会出现最大值。 随着温度的升高， 产气率最大的气体依次为 CH4、C2H6、C2H4和 C2H2，这也证明在故障温度与溶解气体含量之间存在着对应的关系。而局部过热、局部放电或电弧是导致油浸纸绝缘中产生故障特征气体的主要原因。变压器正常运行状态下， 由于油和固体绝缘会逐渐老化、变质，并分解出极少量的气体，当变压器内部发生过热性故障、 放电性故障或内部绝缘受潮时，这些气体的含量会迅速增加。对应这些故障所产生的特征气体成分见表 1， 主要特征气体产生的原因见表 2。这些气体大部分溶解在绝缘油中，少部分析出上升至绝缘油表面并进入气体继电器。经验表明，油中气体的各种成分含量与故障性质及程度直接关联。因此，在变压器运行中，定期测量溶解于油中的气体成分与含量， 对于及时发现充油电力设备内部存在的潜伏性故障具有非常重要的意义。 DL/T596-1996《电力设备预防性试验规程》中 ，已将变压器油的气体色谱分析放到了重要位置， 并通过近些年的普遍推广应用和经验积累取得了显著的成效。
