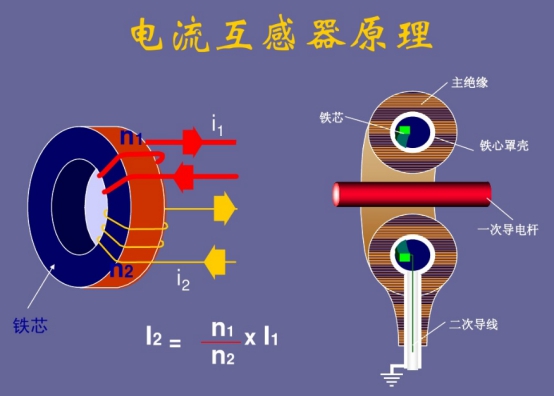

电流互感器原理

  为了保证电力系统安全经济运行，必须对电力设备的运行情况进行监视和测量。但一般的测量和保护装置不能直接接入一次高压设备，而需要将一次系统的大电流按比例变换成小电流，供给测量仪表和保护装置使用。

CT按绝缘结构分类

1.油纸电容型、胶纸电容型；500KV及以下

2.干式（固体绝缘）：一般35 KV及以下

3.干式电容型：目前一般为110KV，干式套管结构，U型

4.SE6气体绝缘：110KV-500KV

5.光CT（法拉第磁光效应）、半光CT

6.套管CT

  一般要求

1.试验开始之前检查并记录试品的状态，有影响试验进行的异常状态时要研究、并向有关人员请示调整试验项目。

2.详细记录试品的铭牌参数。

3.试验后要将试品的各种接线、末屏、盖板等恢复。

4.应根据交接或预试等不同的情况一句相关规程确定本次试验所需进行的试验项目和程序。

5.一般应先进性低电压试验再进行高电压试验、应在绝缘电阻测量之后再进行介损及电容量测量，这两项试验数据正常的情况下方可进行交流耐压试验和局部放电测量；交流耐压试验后还应重复介损/电容量测量，以判断耐压试验前后试品的绝缘有无变化。

电流互感器绝缘试验推荐程序

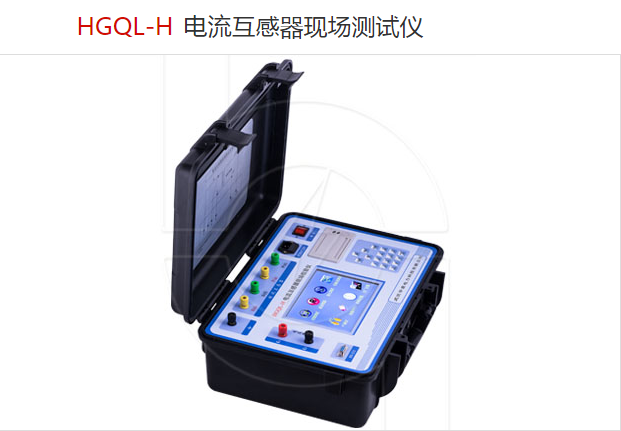

相关产品链接：http://wh-huayi.com/610/
