电流互感器的作用及原理|华意电力

发布时间:2017-07-20 09:00:00 浏览次数:4957

  华意电力是一家专业研发生产电流互感器现场测试仪的厂家,本公司生产的电流互感器现场测试仪在行业内都广受好评,以打造最具权威的“电流互感器现场测试仪“高压设备供应商而努力。


  电流互感器是一种按照电磁感应原理原理制作的可测量交流电流的简单器件。

作用及原理

  电流互感器的主要所用是用来将交流电路中的大电流转换为一定比例的小电流(我国标准为5安倍),以供测量和继电保护只之用。大家应该知道在发电、变电、输电、配电过程中由于用电设备的不同,电流往往从几十安到几万安都有,而且这些电路还可能伴随高压。那么为了能够对这些线路的电路进行监控、测量,同时又要解决高压、高电流带来的危险,这时就需要用到电流互感器了。有些人可能见过电工用的钳形表 ,这是一种用来测量交流电流的设备,它那个“钳”便是穿心式电流互感器。

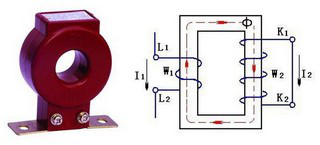

  电流互感器的结构如下右图所示,可用它扩大交流电流表的量程。在使用时,它的原线圈应与待测电流的负载线路相串联,副边线圈则与电流表串接成闭合回路,如图中右边的电路图所示。

  电流互感器的原线圈是用粗导线绕成,其匝数只有一匝或几匝,因而它的阻抗极小。原线圈串接在待测电路中时,它两端的电压降极小。副线圈的匝数虽多,但在正常情况下,它的电动势E2并不高,大约只有几伏。

  由于I1/I2=Ki(Ki称为变流比)所以I1=KiI2



  由此可见,通过负载的电流就等于副边线圈所测得的电流与变流比Ki之乘积。如果电流表同一只专用的电流互感器配套使用,则这安培表的刻度就可按大电流电路中的电流值标出。电流互感器次级电流最大值,通常设计为标准值5A。不同的电流的电路所配用的电流互感器是不同的,其变流比有10/5、20/5、30/5、50/5、75/5、100/5等等。

  为了安全起见,电流互感器副线圈的一端和铁壳必须接地。
