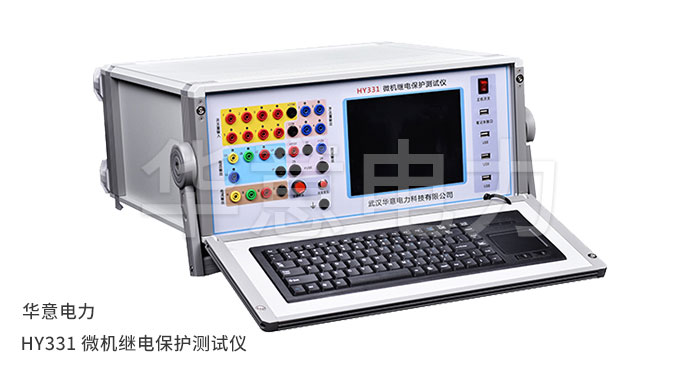

华意电力微机继电保护测试仪主回路原理详解

输入的AC220V电源经保险通过输出控制继电器K1进入双碳刷调压器T1输入端，通过T1大旋钮调节的电量进入隔离变压器T2（兼职升流器），升流器分三个抽头输出，一个抽头为AC0-250V输出，额定电流为3A；该抽头输出电压经整流滤波后可输出0-350V直流电压；

第二个抽为15V（10A）该抽头一路经传感器通过继电器控制输出0-10A交流电流，一路经电阻输出0-500mA交流电流，一路经继电器转换可输出0-10A或0-500mA直流电流；

第三个抽头为10V（100A）大电流端，该抽头穿过传感器一次侧直接输出100A电流，该回路带负载能力较产品相册(8张)强，但输出稍有过载，不能长时间处于大电流状态下。
