微机继电保护测试仪产品特性及试验注意事项

发布时间:2019-05-13 14:12:10 浏览次数:2356

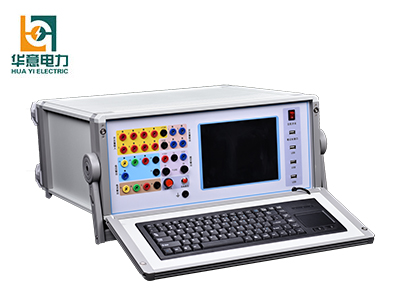

一:产品特征

1.满足现场所有试验要求。本仪器具有标准的四相电压,三相电流输出,电压125V/相,电流40A/相。三相并联可达120A。既可对传统的各种继电器及保护装置进行试验,也可对现代各种微机保护进行各种试验,特别是对变压器差功保护和备自投装置,试验更加方便和完美。

2.各种技术指标完全达到电力部颁发的DL/T624-1997《继电保护微机型试验装置技术条件》的标准。

3.经典的Windows XP操作界面,人机界面友好,操作简便快捷;高性能的嵌入式工业控制计算机和8.4寸分辨率为800×600TFT真彩显示屏,可以提供丰富直观的信息,包括设备当前的工作状态及各种帮助信息等。

4.本机Windows XP系统自带恢复功能,避免因非法关机或误操作等引起的系统崩溃。

5.配备有超薄型工业键盘和光电鼠标,可以象操作普通PC机一样通过键盘或鼠标完成各种操作。

6.主控板采用DSP+FPGA结构,16DAC输出,对基波可产生每周2000点的高密度正弦波,大大改善了波形的质量,提高了测试仪的精度。

7.功放采用高保真线性功放,既保证了小电流的精度,又保证了大电流的稳定。

8.采用USB接口直接和PC机通讯,无须任何转接线,方便使用。

9.可连接笔记本电脑(选配)运行。笔记本电脑与工控机使用同一套软件,无须重新学习操作方法。

10.具备GPS同步试验功能。装置可内置GPS同步卡(选配)通过RS232口与PC机相连,实现两台测试仪异地进行同步对调试验。

11.配有独立专用直流辅助电压源输出,输出电压分别为110V1A),220V0.6A)。以提供给需要直流工作电源的继电器或保护装置使用。

12.具有软件自较准功能,避免了要打开机箱通过调整电位器来校准精度,从而大大提高了精度的稳定性。


二:产品特性

1. 测试仪装置内置了工控机和Windows操作系统,请勿过于频繁地开关主机电源。

2. 装置面板或背板装有USB插口,允许热拨插USB口设备(如U盘等),但注意拨插时一定要在数据传输结束后进行。

3. 装置配有专用自还原CF卡,避免因为非法关机,删除或修改硬盘上的文件和桌面上的图标等导致的操作系统损坏。如确需在本机内存放数据,请将数据存在D盘。使用USB盘拷贝数据时请一定保证U盘干净无病毒,也请不要利用U盘在本系统中安装其它软件程序。

4. 外接键盘或鼠标时,请勿插错端口,否则Windows操作系统不能正常启动。

5. 请勿在输出状态直接关闭电源,以免因关闭时输出错误以致保护误动作。

6. 开入量兼容空接点和电位(0250VDC),使用带电接点时,接点电位高端(正极)应接入公共端子COM端。

7. 使用本仪器时,请勿堵住或封闭机身的通风口,一般将仪器站 立放置或打开支撑脚稍倾斜放置。

8. 禁止将外部的交直流电源引入到测试仪的电压、电流输出插 孔。否则,测试仪将被损坏。

9. 如果现场干扰较强或安全要求较高,试验之前,请将电源线(3芯)的接地端可靠接地或装置接地孔接地。

10. 如果在使用过程中出现界面数据出错或设备无法连接等问题, 可以这样解决:向下触按复位按钮键,使DSP复位;或退出运行程序回到主菜单,重新运行程序,则界面所有数据均恢复至默认值。
