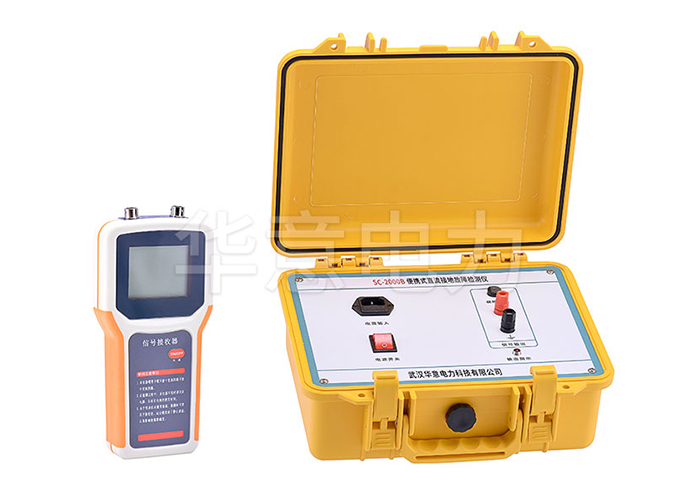

直流系统接地故障测试仪产品介绍

发布时间:2019-09-10 08:36:05 浏览次数:2450

1.1概述

直流系统接地故障测试仪能够适用于任何电压等级的直流系统,配备了高精度的检测钳表,通过对多种信号的高效处理大大提高了检测范围与抗干扰能力;采用了优秀的算法和先进的模糊控制计算理论,将被检测绝缘支路的优势程度以数值的形式表示出来,充分体现了人工智能的优越性;对于接地点位置的断定,它们更是拥有准确的判断力,每次检测都能够指出接地点位置及方向。

本装置以系统安全为首要前提,按行业标准的最高要求,以可靠的低频信号方式进行检测,并在现场进行了大量的实际应用,对系统无任何影响。

发电厂、变电站的直流系统为控制、保护、信号和自动装置提供电源,直流系统的安全连续运行对保证发供电有着极大的重要性。由于直流系统为浮空制的不接地系统,如果发生两点接地,就可能引起上述装置误动、拒动,从而造成重大事故。因此当发生一点接地时,就应在保证直流系统正常供电的同时准确迅速地探测出接地点,排除接地故障,从而避免两点接地可能带来的危害。

本仪器用于在不断电情况下查找发电厂、变电站直流系统接地点的准确位置。各种类型的接地故障,均能迅速地查找出接地点,准确率达到100%。

本仪器与国内外同类型的仪器相比具有以下优点:

1、使用简单。本仪器只需打开电源开关就可直接使用,无需别的按键操作。

2、安全可靠。本仪器无需停浮充电机及其它一切电源,对直流系统没有任何影响。

3、适用电压等级多。直流系统220V、110V、48V、24V都可以使用。

4、适用范围广。任何类型电厂、变电站、煤矿、化工厂等供电部门都可使用。

5、携带方便,信号接收器自带电池,无需外接电源,可以随身携带到任何地方查找接地点。

6、直流系统不断电查找接地点,不影响系统正常工作。

7、抗干扰能力强,克服了系统分布电容的影响。

8、智能化充电管理,减少充电时间,延长电池寿命。


1.2工作原理

1、本产品用于在不断电情况下查找发电厂、变电站直流系统接地点的准确位置。该仪器在原理上引入一种全新的探测方法----波形分析法,其主要特点和优点:检测灵敏度高、排查系统分布电容能力强、不断电查找、不影响系统正常运行、抗干扰能力强、安全可靠等。

2、波形分析法,就是利用在直流母线与地之间加入一种特定的周期性电压信号,通过卡钳式探头探测各支路电流,分析、计算电流信号基波与谐波的相位及相位差,进而判断是否存在接地故障及接地故障点。

3、本装置由信号发生器、信号接收器和信号采集器(卡钳)三部分组成。在查找直流系统故障时,三者须同时配合使用。

4、本信号发生器不采用传统的LC或RC的振荡电路,而采用全新的数字技术,因而具有信号稳定的特点。该信号发生器由单片机、A/D转换电路、信号放大滤波电路、功率放大及隔直电路、输出反馈及保护等部分组成。
