华意电力专业解决变压器绕组变形的问题

发布时间:2019-10-09 08:53:52 浏览次数:1204

近年来,随着电力系统容量的增长,短路容量也增大,出口短路后造成绕组损坏的事故数量也有上升的趋势,出口短路对变压器绕组的危害尤其严重,尽管断路器能够快速的切除电路,当因为某种原因导致装置不动作,使变压器线圈在短路电流和电动力的作用下,在很短的时间内造成线圈变形,严重时会导致线圈相间短路,绕组烧坏等。

变压器绕组变形是指内部线圈绕组受到机械力或者是电动力的作用,使绕组的尺寸和位置发生了不可逆转的变化,包括器身的位移,绕组的扭曲,鼓包和匝间的短路等,变压器在运行中收到负荷等因素的影响,难免会受到一定程度的电流冲击,绕组变形是影响电力系统安全运行的一大隐患。而常规的电气试验如:绝缘电阻测量,变压器变比测量,电容测量等是很难发现绕组的变形,所以测量变压器绕组变形就变得非常的重要。

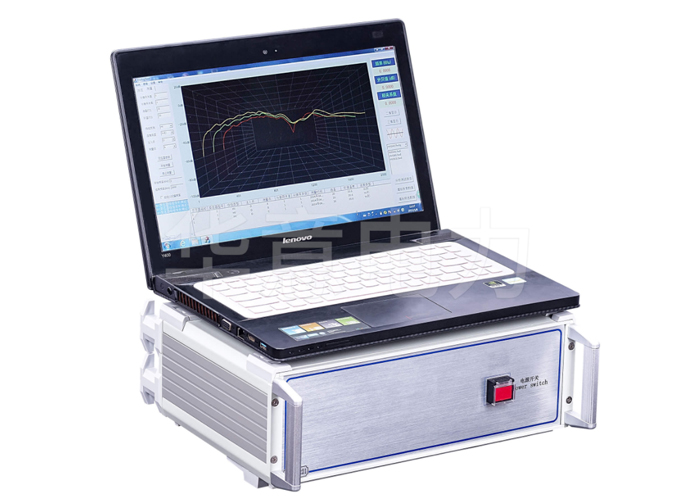

测量变压器绕组变形推荐使用华意电力RBX-H 变压器绕组变形测试仪,采用扫频法对变压器绕组特性进行测量,不对变压器吊罩、拆装的情况下,通过检测各绕组的幅频响应特性,对6kV及以上变压器,准确测量绕组的扭曲、鼓包或移位等变形情况。测量速度快,对单个绕组测量时间3分钟以内,并可以实现三相自动测试。

RBX-H变压器绕组变形测试仪根据对变压器内部绕组特征参数的测量,采用目前世界发达国家正在开发完善的内部故障频率响应分析(FRA)方法,能对变压器内部故障作出准确判断。

变压器设计制造完成后,其线圈和内部结构就确定下来,因此对一台多绕组的变压器线圈而言,如果电压等级相同、绕制方法相同,则每个线圈对应参数(Ci、Li)就应该是确定的。因此每个线圈的频域特征响应也随之确定,对应的三相线圈之间其频率图谱具有一定可比性。

变压器在试验过程中发生匝间、相间短路,或在运输过程中发生冲撞,造成线圈相对位移,以及运行过程中在短路和故障状态下因电磁拉力造成线圈变形,就会使变压器绕组的分布参数发生变化。进而影响并改变变压器原有的频域特征,即频率响应发生幅度变化和谐振频点偏移等。并根据响应分析方法研制开发的RBX-H变压器绕组频率响应测试仪,就是这样一种新颖的变压器内部故障无损检测设备。它适用于63kV~500kV电力变压器的内部结构故障检测。

华意电力是国内专业的电力承装(修、试)资质及电力承试设备研发生产企,专业针对不同电压等级的试验需求,定制不同配置的电气试验产品
