SMG2000B 双钳相位伏安表最新技术知识

发布时间:2019-10-17 13:54:42 浏览次数:2422

一、概述

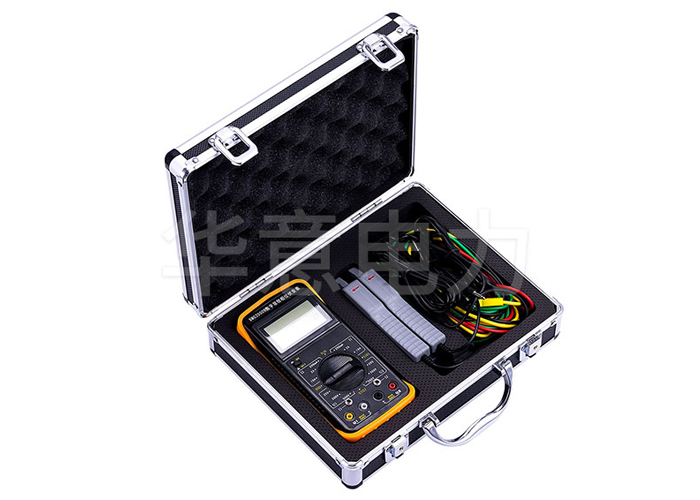

双钳相位伏安表是专为现场测量电压、电流及相位而设计的一种高精度、低价位、手持式、双通道输入测量仪表。用该表可以很方便地在现场测量U-U、I-I及U-I之间的相位,判别感性、容性电路及三相电压的相序,检测变压器的接线组别,测试二次回路和母差保护系统,读出差动保护各组CT之间的相位关系,检查电度表的接线正确与否等。采用钳形电流互感器转换方式输入被测电流,因而测量时无需断开被测线路。测量U1-U2之间相位时,两输入回路完全绝缘隔离,因此完全避免了可能出现的误接线造成的被测线路短路、以致烧毁测量仪表。显示屏采用了高反差液晶显示屏,字高达25mm,屏幕角度可自由转换约70°,以获得最佳视觉效果。

双钳相位伏安表外壳采用工程绝缘材料,另配橡皮防振保护套,安全、可靠。


二、工作误差

1、额定工作条件

1)环境温度:(0~40)℃

2)环境湿度:(20~80)% RH

3)被测信号波形:正弦波、β=0.05

4)被测信号频率:(50±0.5)Hz

5)被测载流导线在钳口中的位置:任意

6)测量相位时被测信号幅值范围

     测U1-U2相位时:30V~500V

     测I1-I2 相位时:10mA~10.00A

     测U1-I2 或 I1-U2 相位时:10V~500V、10mA~10.00A

7)外参比频率电磁场干扰:应避免

2、额定工作误差极限

在上述额定工作条件下,各被测量的额定工作误差极限不超过相应基本误差极限的两倍。
