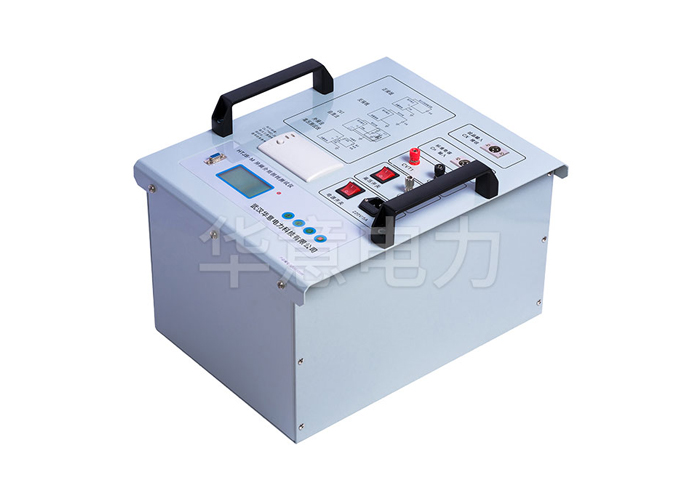

介质损耗测试仪的原理

介质损耗测试仪一般用于变电站、发电厂、车间、试验室、科研单位等环境现场，主要针对各种高压电力设备介损正切值及电容量进行测量。

介质损耗测试仪其工作原理为，启动测量后高压设定值送到变频电源，变频电源用PID算法将输出缓速调整到设定值，测量电路将实测高压送到变频电源，微调低 压，实现准确高压输出。

根据正/反接线设置，测量电路根据试验电流自动选择输入并切换量程，测量电路采用傅立叶变换滤掉干扰，分离出信号基波，对标准电流 和试品电流进行矢量运算，幅值计算电容量，角差计算tgδ。

反复进行多次测量，经过排序选择一个中间结果。测量结束，测量电路发出降压指令变频电源缓速降 压到0。
