微量水分测试仪采用卡尔——菲休库仑法，对不同物质进行微量水分测定，是一种最可靠的方法，本微量水分测定仪成功的应用了这一方法，并采用了微计算机控制，其分析速度快，精度高，液晶屏中文显示，自动打印，双CPU设计，空白电流自动扣除功能且有仪器故障自诊，菜单选择等功能，以达到更好的操作与使用，具有操作简单，全自动的分析仪器。是绝缘油水分分析的最理想仪器。
1．液晶显示说明
微量水分测试仪采用4.7寸高分辨率真彩触摸式液晶显示器，即使在强烈日光下也能清晰显示。点击触摸屏按键即可完成参数设置、数据保存等操作，试验结果均显示在LCD屏上。全中文操作界面，图形清晰、美观，易于操作。
2．连接SF6设备

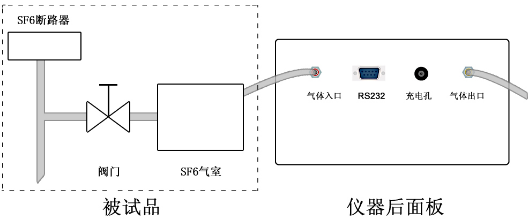

按图4所示连接方法正确连接仪器的进气管和出气管。
图4 正确接线
注意：①按图4正确连接测量管道，不要将进气管和出气管接反；②进气管和SF6设备的螺母接头要用扳手拧紧；③出气管另一端应指向下风方向，或用专门的设备收集废气。
3．初始化

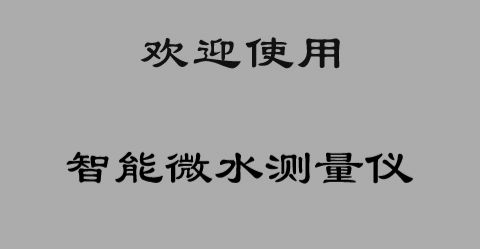

打开微量水分测试仪电源开关，仪器进入初始化自校验过程，如图5所示。
图5 初始化
4．检查电量
初始化完成后，请查看液晶屏右下角显示的电池电量，如图6所示。如果电量显示低于20%，请插上充电器充电后继续使用。本仪器支持充电过程中使用。
图6 检查电量
5．主界面

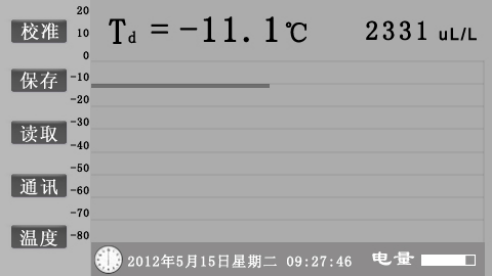

开机后经过3秒钟仪器自动进入微水主界面，如图7所示。
图7 主界面
主界面左边一列为触摸按键，包括“校准”、“保存”、“读取”、“通讯”、“温度”等按键，用户可根据需要选择不同的按键；主界面上方实时显示SF6气体的露点值和体积比；中间部分将动态显示露点测量曲线；下方是时钟、电池电量显示。
6．开始测量
进入主界面后仪器自动开始测量，测量曲线将在液晶屏上实时显示。旋转面板上“干燥-测量” 手柄至“测量”位置，逆时针调节流量调节旋钮，把流量调节到0.6L/min左右，开始测量SF6露点值，如图7所示。
微量水分测试仪在测量过程中可以同时显示露点值、体积比和测量曲线，主界面上方第一个数据是“露点值”，单位是℃；第二个数据是“体积比”，单位是uL/L，意义与ppmV相同。
说明：①旋转“干燥-测量”手柄时不要用力过猛，稍微用力至有阻力即可；②为了节约测量时间，可在测量前对气室吹扫换气，时间大约3-5min；③如果屏幕上的动态测量曲线已经完全成一直线，说明数据已经稳定,即可读取数据；④在“测量”过程中，不要进行任何按键操作，以尽快完成测量，节约用气，节省测量时间；⑤一个样品测量完毕，请先将“干燥-测量”手柄旋转至“干燥”位置后，才能再接入下一个样品继续测量。在此过程中不必关闭电源，直接切换被检测气体即可；⑥所有样品测量完成后一定要将“干燥-测量”手柄旋转至“干燥”位置，使传感器一直处于干燥状态，以利于下一次测量；⑦一般性的气体可以直接排放到大气中，对于有毒、易燃易爆及贵重气体应作妥善处理；⑧所有设备测量结束后，关闭露点仪电源。
7．露点校准
本机为用户开放了自校准功能，用户若具备标准气体，可以自行进行传感器校准。

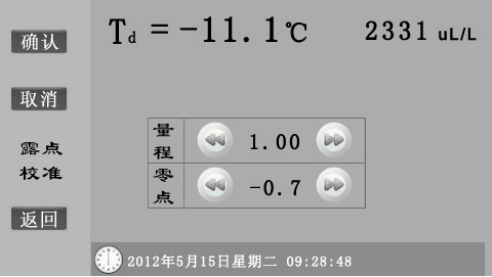

单击“校准”按键即可进入“露点校准”界面，“露点校准”界面如图8所示。
图8 露点校准
点击左右箭头按键即可输入“量程”和“零点”数据，点击“确认”将新的校准系数保存在仪器中，以后仪器将按照新系数计算露点值；点击“取消”， “量程”和“零点”数据恢复为仪器之前保存的数据；点击“返回”，返回到主界面。
8．保存

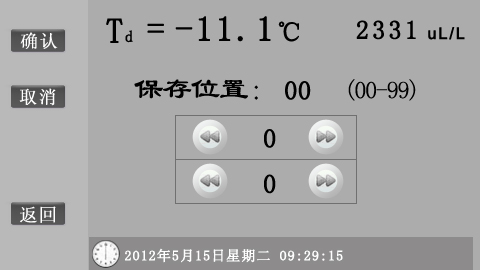

单击“保存”按键即可进入“保存”界面，“保存”界面如图9所示。
图9 保存
点击左右箭头按键可以选择数据保存位置，本仪器最多可以保存100条数据。保存位置选择完毕，点击“确认”即可将数据保存到仪器中；点击“取消”，保存位置恢复为“00”；点击“返回”，返回到主界面。
9．读取

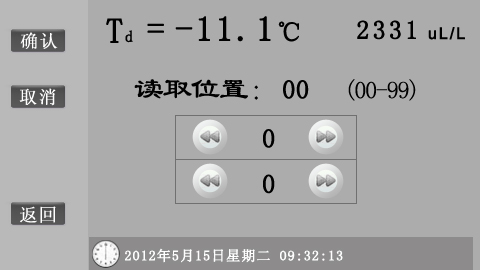

单击“读取”按键即可进入“读取”界面，“读取”界面如图10所示。
图10 读取
点击左右箭头按键可以选择要读取数据的位置，点击“确认”即可显示仪器中该位置保存的数据。继续选择要读取数据的位置，点击“确认”后即可显示下一条数据。点击“返回”，返回到主界面。
10．通讯

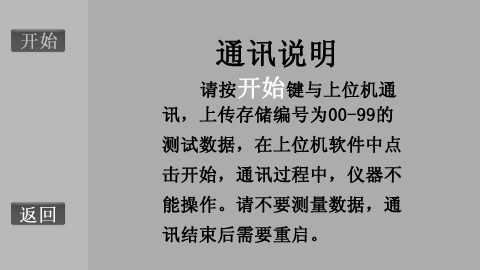

单击“通讯”按键即可进入“通讯”界面，“通讯”界面如图11所示。
图11 通讯
将随机附带的RS232串口数据线一端接入仪器后面的RS232接口，另一端接入计算机串口，点击“开始”，使用随机附带的上位机软件，即可实现仪器与计算机的通讯。详细操作请参考“八、软件操作”部分。
11．温度

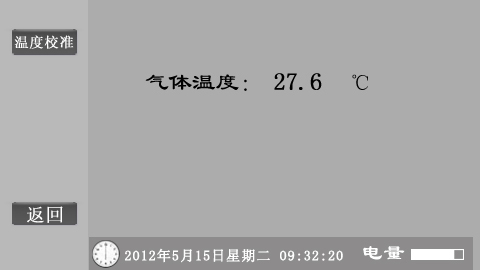

单击“温度”按键即可进入“温度”界面，“温度”界面如图12所示。
图12 温度

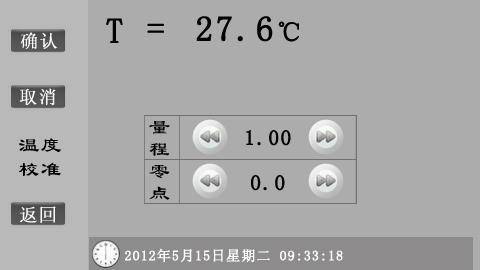

界面上显示当前温度值。点击“温度校准”，仪器进入“温度校准” 界面，如图13所示。
图13 温度校准
温度校准与露点校准的操作方法一样，在此不再赘述。
12．时间校准
单击时钟图标

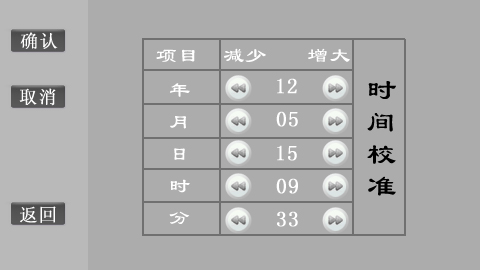

即可进入“时间校准”界面，“时间校准”界面如图14所示。
图14 时间校准
时间校准与露点校准的操作方法一样，在此不再赘述。
2.2 软件操作
1．软件功能简介
此配套工具软件用来将仪器中的数据同步至计算机，供试验人员对数据作进一步分析和处理。
2．软件特点
(1)本软件为绿色软件，无需安装便可使用。
(2)支持RS232串口和USB两种通信方式。
(3)支持Windows系列操作系统，运行速度快，使用方便。
3．运行环境
硬件设备要求：建议赛扬533及以上CPU，512MB及以上内存、1GB及以上可用硬盘空间。
支持软件：Windows98、Windows2000、WindowsXP、Windows2003、Vista、Windows7等Windows系列操作系统；Microsoft Office 2000及以上版本（必须包含Excel）。
4．随机光盘文件
打开随机配置的光盘，将光盘文件内容拷贝到本地计算机文件夹中，文件目录如图15所示。
图15 光盘目录
图标①标识的文件夹为USB驱动程序；
图标②标识的文件MSCOMM32.OCX为系统所需文件；
图标③标识的文件为该程序的运行文件“智能微水测量仪配套工具软件”，双击该文件即可运行程序；
图标④标识的文件为产品说明书。
5．计算机通信连接线使用方法
(1)串口数据线或USB数据线：将仪器与计算机串口或USB接口连接，确保连接稳定。
(2)USB数据线：在使用前需安装USB驱动程序，详细安装步骤请参照“6、软件操作说明”中“(10)USB驱动程序安装说明”，安装USB驱动程序后，需重新拔插USB数据线。
6．软件操作说明

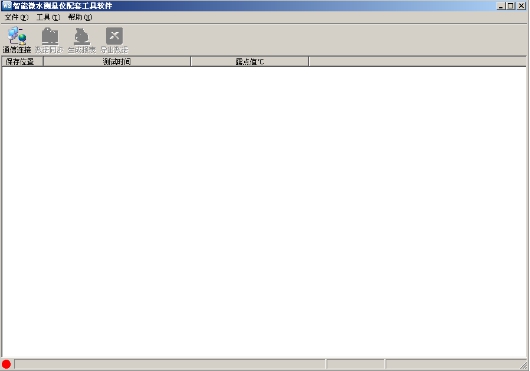

(1)运行智能微水测量仪配套工具软件，如图16所示。
图16 软件界面
注意：若该软件初次运行在Vista、Windows 7或更高版本的Windows系统中，请确保运行该程序时拥有管理员权限（右键
程序，选择
）；若杀毒软件提示该文件有风险，点击“允许程序运行”。
(2)使用随机配置的串口数据线或USB数据线将计算机和仪器连接起来。仪器开机，进入通讯界面，如图11所示。
(3)点击“通信连接”按钮，计算机与仪器进行联机，此时有以下两种情况：

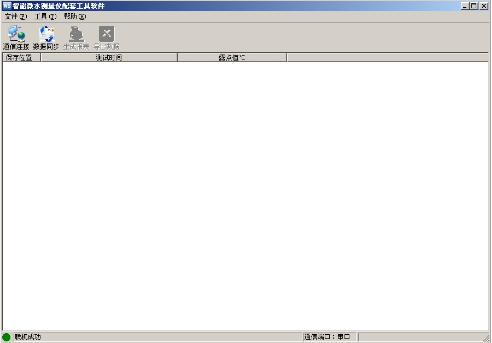

联机成功：如图17所示。联机成功后，窗口下方显示“联机成功”，按钮颜色变成绿色，同时显示对应的通信端口类型（串口/USB）。
图17 联机成功

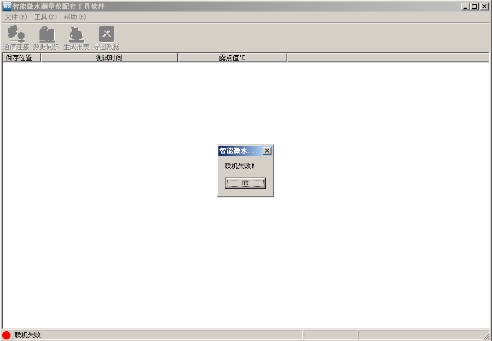

联机失败：如图18所示。弹出“联机失败”的提示框。
图18 联机失败
如果出现联机失败的界面可能为以下几种情况：
①仪器开机后没有进入计算机通信界面；
②USB数据线或串口数据线连接不稳定；
③使用USB数据线，但USB驱动程序没有正确安装；
④安装USB驱动程序后，没有重新拔插USB数据线。

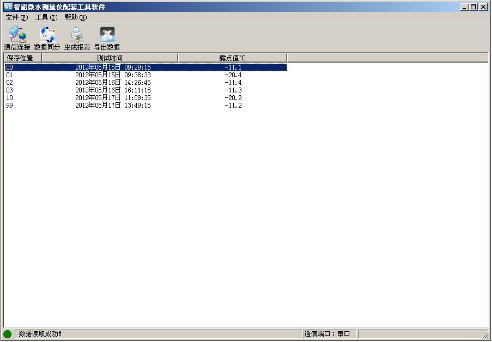

(4)数据同步。点击“数据同步”按钮，读取仪器中的测量数据。在读取数据时，状态栏的右下角位置显示当前读取数据的位置，读取数据时只读取该位置的有效数据。读取完毕状态栏显示“数据读取成功” ，此时光标停留在测量列表的最下方，窗口右方对应的值为光标所在位置的测量数据，如图19所示。
图19 数据同步
注意：读取数据需要约30s，请您耐心等待直到数据读取成功之后再进行下一步操作。

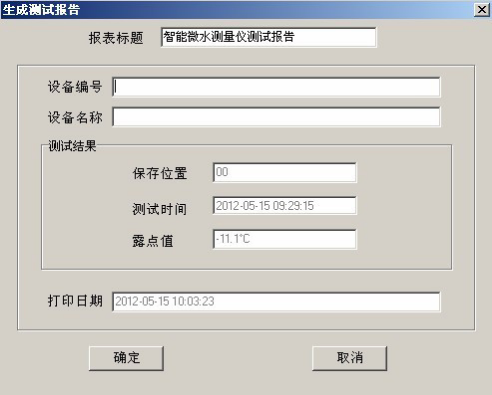

(5)生成报表。选中其中一条测量数据，点击“生成报表”按钮，即可弹出对话框，如图20所示。
图20 生成报表

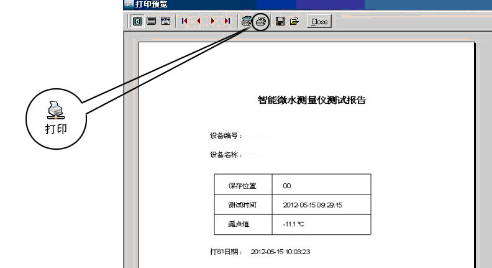

可以根据需要修改报表中的报表标题、设备编号、设备名称等基本信息。点击确定，即可进入测试报告打印预览页，测试报告是以A4纸的形式展示。如图21所示。
图21 打印预览

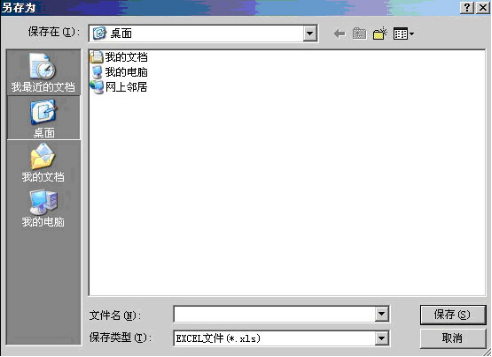

(6)导出数据。在数据同步完成之后，点击“导出数据”按钮，在“另存为”的对话框中，选择您要保存文件的位置，保存数据，如图22所示。
图22 保存数据

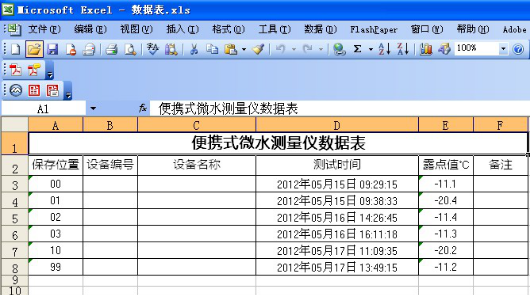

打开刚才保存的Excel数据文件，如图23所示。
图23 Excel数据文件

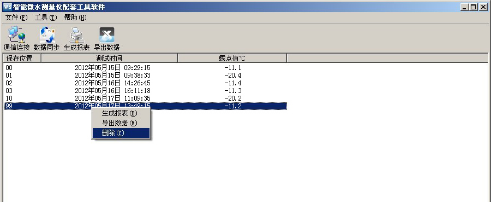

(7)删除。选中一行数据，右键选择删除，将选中的数据从当前的列表中移除。如图24所示。
图24 删除数据
注意：被删除的测试数据，您可以通过数据同步，重新找回数据。

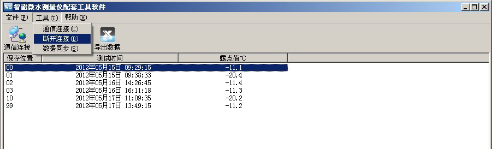

(8)断开连接。点击工具—>断开连接，将计算机与仪器断开连接，如图25所示。
图25 断开连接

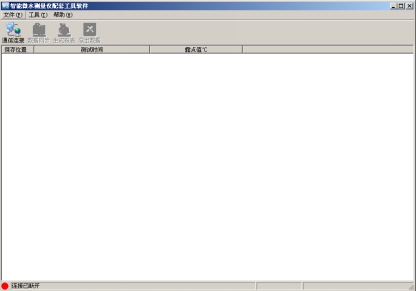

(9)断开连接后，列表清空，状态栏对应图标变成红色，状态栏提示显示为“连接已断开”， 如图26所示。
图26 连接已断开
(10)USB驱动程序安装说明
打开文件夹中的“USB驱动程序”文件夹，找到
文件。双击

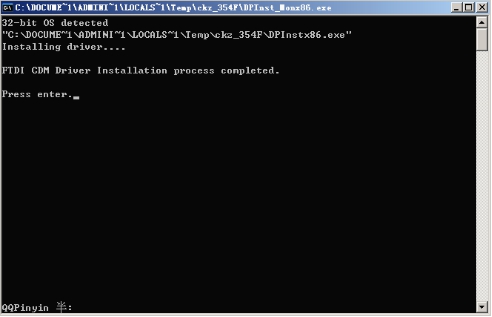

安装USB驱动，运行界面如图27所示。点击Enter键完成安装，安装完成后需拔插USB数据线。
图27 USB驱动程序安装
注意：如果通过以上方式无法正常安装“USB驱动程序”，那么在连接上USB数据线之后，通过Windows弹出的硬件向导中查找“USB驱动程序”文件夹目录，如图28所示。选择对应您操作系统的硬件驱动，进行安装。
图28 USB驱动程序文件夹目录
