大电流发生器操作方法

发布时间:2020-03-26 13:20:00 浏览次数:902

SLQ大电流发生器属于JT型可移动式结构,它由仪表指示灯板和操作板组成,仪表指示灯板分大、小量程的两块电流表和大小量程的选择开关(钮子开关),绿色指示灯指的是电源信号,红色指示灯指的是工作信号。操作面板由启动按钮(绿色)、停止按钮(红色)以及工作系统组成。

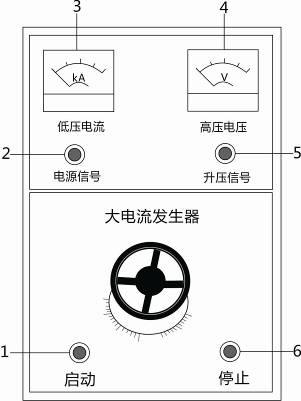

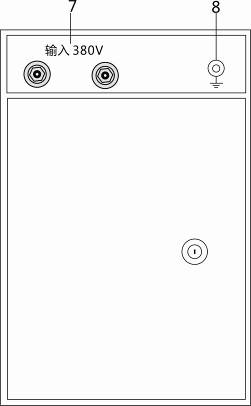

SLQ大电流发生器采用一次接线柱输入方式,下端有升流器二次输出大电流接线端(有开门接线式和不开门接线式),其整个结构如图:





1.启动

2.电源信号灯

3.电流表

4.电压表

5.升压信号

6.停止按钮

7.电压输入端子

8.接地端



第二章  操作使用方法

2.1使用方法

在做大电流试验时,按本产品的电路图正确接好工作线路。根据输出电流的大小,选择好大、小量程开关的位置。先将调压器回到零,再按下起动测试到按钮(绿色),此时,手持调压器手柄顺时针方向慢慢旋转调压器的手轮并注视电流表,直到所需的电流值为止,试验到所定的值后立即将调压器手轮反时针方向回零,按下停止按钮,切断电源。







2.2技术参数及规格

该设备容量是按5分钟短时工作制设计,如用于断续工作时,通电时间应小于2.5分钟,工作周期应大于10分钟为宜,其规格及技术参数如下:

型号规格

容量

(KVA)

初  级

次  级

外形尺寸(mm)

长×宽×高

重量

kg

结构

形式

V1

A1

V2

A2

SLQ-500

3

220

15

6

500

430×338×550

48

一体

SLQ-1000

6

220

27

6

1000

500×380×600

80

一体

SLQ- 2500

15

380

39.5

6

2500

600×430×790

145

一体

SLQ- 4000

24

380

63

6

4000

640×450×820

180

一体/分体

SLQ- 5000

30

380

79

6

5000

600×430×900

300×500×500

145

135

分体

SLQ- 6000

36

380

95

6

6000

600×430×900

300×500×500

150

140

分体

SLQ- 8000

48

380

126

6

8000

600×450×950

350×550×550

180

分体

SLQ- 10000

60

380

158

6

10000

800×600×1100

380×550×600

200

分体



2.3工作原理







-FU1,2 主回路熔断器     -FU3,4 控制回路烙断器

-SP  -ST 按钮            -KM –交流接触器

-HG  -HR指示灯           -T1 –调压器

-T2 –低压大电流发生器   -TA -电流互感器

-S2 电流控制开关         -S1 电压换挡开关

-PA1,-PA2 电流表

注:次级输出6V以上时,根据用户需要定购

SLQ大电流发生器是干式大电流发生器,配装自耦调压器输出电压(即发生器的输入电压),取得所需的不同大电流。

注:

1. 本电路为380V电源供电电路,电源为220V时,T1接线应按原厂规定接线。

2. 1000A以下无电压表及S1开关电路。

3. 输出外接铜导线按6A/mm2选择,其长度应不大于3米。
