  含有电感、电容和电阻元件的单口网络，在某些工作频率上，出现端口电压和电流波形相位相同的情况时，称电路发生谐振。能发生谐振的电路，称为谐振电路。谐振电路在电子和通信工程中得到广泛应用。

  RLC串联谐振电路

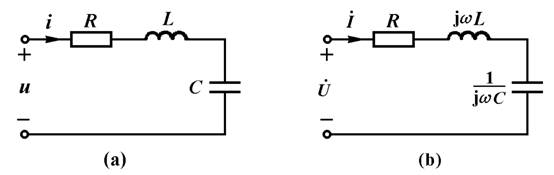

  图12－15(a)表示RLC串联谐振电路，图12－15(b)是它的相量模型，由此求出驱动点阻抗为

图12－15

  任意一个由电阻R、电感L和电容C构成的无源二端网络，当输入电流与输入电压同相时电路发生谐振。对谐振现象的研究具有重大的实际意义，一方面谐振现象广泛应用于电子技术中的选频及滤波电路，另一方面在电力系统中发生谐振确实非常危险的，应加以避免或抑制，RLC串联谐振电路实验是“电路分析”中的常规实验，实验目的是为了深入理解和掌握RLC串联谐振电路的谐振条件及阻抗、电流、电压特点，并通过调节信号源频率测定谐振特性曲线。

  通过传统实验与仿真相结合的方法，利用传统实验对RLC串联电路的谐振特性进行测量。测量结果表明，传统实验由于元器件存在较大误差，导致某些实验数据偏离理论值较大，不利于我们对串联谐振电路理论知识的理解与吸收，为此，以仿真软件为平台，在理论学习与传统实验之间牵线搭桥，对RLC串联电路的谐振特性进行了一系列仿真。通过理论值、实际测量值及软件仿真值三者的横向比较，让我们对传统实验中存在的问题也能有一定的认识。

  品质因素对电路特性的影响

  对RLC串联谐振电路，回路电流随输入信号频率的变化而变化，在谐振频率f0处，回路电流最大，而远离f0的频段，回路电流被较大的抑制，这一特性称为选择性。电路的品质因素Q越大，回路电流谐振曲线就越抖。选择性也越好。

传统的RLC串联谐振电路实验由于实际点感箱存在内阻，且其阻值随信号源频率的变化而变化，导致谐振频率及谐振时各元件电压与理论计算值之间的出入较大，使实验与理论学习之间出现脱节。为了弥补和客服传统实验存在的问题，加深我们对理论知识的消化吸收，将仿真软件引入到实验中，对各元件电压的频率特性及不同品质因数下的贿赂电流的频率特性进行仿真。填补了传统实验中的缺陷，让我们全面、深入的掌握谐振时的电路特点。
