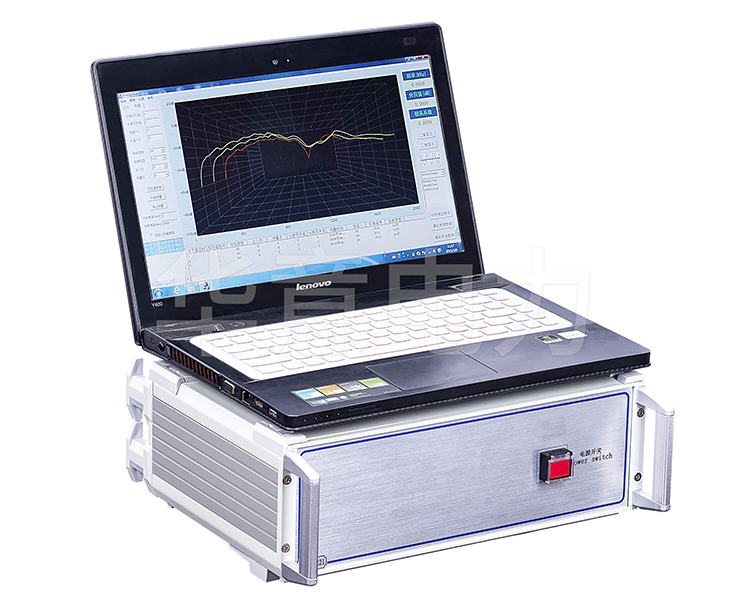

变压器绕组变形测试仪检测原理

  在较高频率的电压作用下，变压器的每个绕组均可视为一个由线性电阻、电感(互感)、电容等分布参数构成的无源线性双口网络，其内部特性可通过传递函数H(jω)描述，如图1所示。若绕组发生变形，绕组内部的分布电感、电容等参数必然改变，导致其等效网络传递函数H(jω)的零点和极点发生变化，使网络的频率响应特性发生变化。

  用频率响应分析法检测变压器绕组变形，是通过检测变压器各个绕组的幅频响应特性，并对检测结果进行纵向或横向比较，根据幅频响应特性的差异，判断变压器可能发生的绕组变形。

  变压器绕组的幅频响应特性采用图1所示的频率扫描方式获得。连续改变外施正弦波激励源VS的频率f(角频率ω=2πf)，测量在不同频率下的响应端电压V2和激励端电压V1的信号幅值之比，获得指定激励端和响应端情况下绕组的幅频响应曲线。图中：L、K及C分别代表绕组单位长度的分布电感、分布电容及对地分布电容，V1、V2分别为等效网络的激励端电压和响应端电压，VS为正弦波激励信号源电压，RS为信号源输出阻抗，R为匹配电阻。

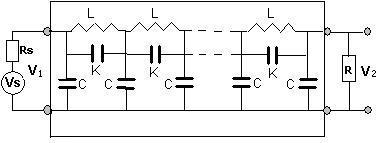

图1 频率响应分析法的基本检测回路

  测得的幅频响应曲线常用对数形式表示，即对电压幅值之比进行如下处理：

  H(f)=20Log[V2(f )/V1(f )]

  式中：H(f)为频率f时传递函数的模│H(jω)│;V2(f )和V1(f )为频率为 f 时响应端和激励端电压的峰值或有效值│V2(jω)│和│V1(jω)│。

  仪器使用方便、现场接线简单。

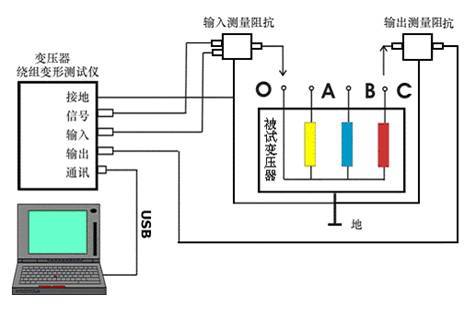

  测试仪器现场接线非常简易，其现场测试示意图如下

  变压器绕组变形测试仪-软件特色

  软件采用windows平台，兼容win9X/windows2000/winXP.

  可以同时加载6条曲线，各条曲线相关参数自动计算，自动诊断绕组的变形情况，给出诊断的参 考结论。

  软件管理功能强大，充分考虑现场使用的需要，自动保存环境条件参数，以便作变压器绕组变形 诊断时提供依据。测量数据自动存盘、具有彩色打印功能，方便用户出测试报告。

  软件人性化特点明显，测量的各种条件多为选择项，不用在现场作很多的输入，使用人员更加的 方便。

  软件智能化程度高，在输入、输出信号连接好之后，只需要按一个键就可以完成所有的测量工 作。

  软件界面如图，界面简洁直观。
