如何测量土壤的接地电阻

在确定新装置（绿色现场应用）的接地系统设计以满足您的接地电阻要求时，土壤接地电阻是最必要的。理想情况下，您会找到阻力最小的位置。但正如我们之前所讨论的那样，通过更精细的接地系统可以克服恶劣的土壤条件。

土壤成分，水分含量和温度都会影响土壤的接地电阻。土壤很少是均质的，土壤的接地电阻会因地理位置和土壤深度的不同而不同。

水分含量随季节变化，根据地球亚层的性质和永久地下水位的深度而变化。由于土壤和水在较深的地层中通常更稳定，因此建议尽可能将地面杆尽可能深地放入地下水位。此外，接地棒应安装在温度稳定的地方，即霜线以下。
为使接地系统有效，应设计成能够承受最恶劣的条件。

进行土壤接地电阻测试

我如何计算土壤接地电阻？

公式为：将欧姆厘米除以100转换为欧姆米。主要看你的单位。

示例：您决定在接地系统中安装三米长的接地棒。为了测量三米深处的土壤电阻率，我们讨论了三米的测试电极之间的间距。

为了测量土壤电阻率，启动接地电阻测试仪并读取以欧姆为单位的电阻值。在这种情况下，假设电阻读数为100欧姆。所以，在这种情况下，我们知道：
A = 3米，
R = 100欧姆
然后土壤接地电阻相等：
r = 2 xpx A x R
r = 2 x 3.1416 x 3米x 100欧姆
r =1885Ωm
如何测量土壤接地电阻？
要测试土壤接地电阻，请按如下所示连接接地电阻测试仪。

如您所见，四个地面桩在土壤中以直线定位，彼此等距。地面桩的距离应至少比桩深大三倍。因此，如果每个地面桩的深度是30米，请确保桩之间的距离大于.91米。接地电阻测试仪通过两个外部接地桩产生已知电流，并测量两个内部接地桩之间的电压降。使用欧姆定律（V = IR），接地电阻测试仪自动计算土壤接地电阻。

由于测量结果经常被地下金属块，地下含水层等扭曲和无效，因此始终建议将桩柱的轴旋转90度的附加测量。通过多次改变深度和距离，可以产生可以确定合适的接地电阻系统的轮廓。

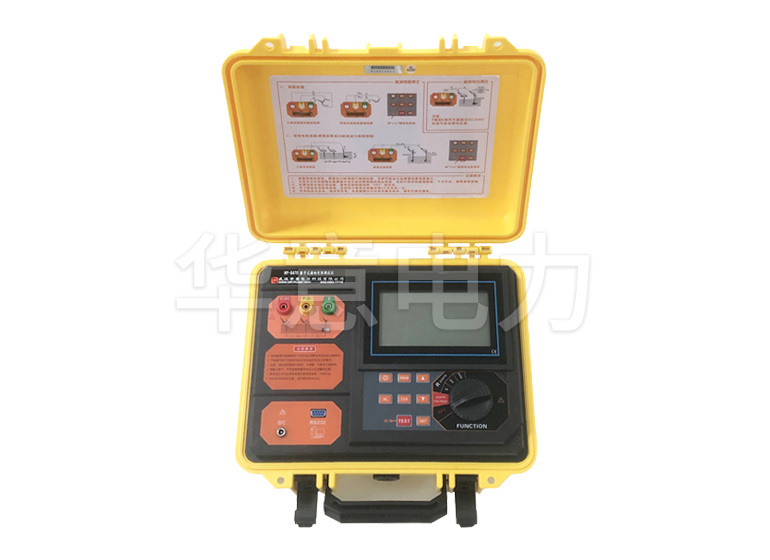

土壤接地电阻测量经常因地电流及其谐波的存在而受到破坏。为防止这种情况发生，华意电力的接地电阻测试仪使用自动频率控制（AFC）系统。这样可以自动选择噪声最小的测试频率，使您获得清晰的读数。
