怎样使用地网接地电阻测试仪进行三极法测量接线

　　目前在电力系统中，大型地网的接地电阻的测试目前主要采用工频大电流三极法测量。为了防止电网运行时产生的工频干扰，提高测量结果的准确性，绝缘预防性试验规程规定：工频大电流法的试验电流不得小于30安培。由此，就出现了试验设备笨重，试验过程复杂，试验人员工作强度大，试验时间长等诸多问题。

　　地网接地电阻测试仪，大型地网接地电阻测试仪可测变电站地网(4Ω)、水火电厂、微波站(10Ω)、避雷针(10Ω)多用机型，采用了新型变频交流电源，并采用了微机处理控制和信号处理等措施，很好的解决了测试过程中的抗干扰问题，简化了试验操作过程，提高了测试结果的精度和准确性，大大降低了试验人员的劳动强度和试验成本。

　　工具/原料

　　1、仪器测量范围：0～150Ω

　　2、测量精度： 2%

　　3、测量输出电流：AC<5A

　　4、测量输出电压：最高500V

　　5、供电电源： AC220V/50Hz

　　6、仪器重量： 15kg

　　步骤/方法

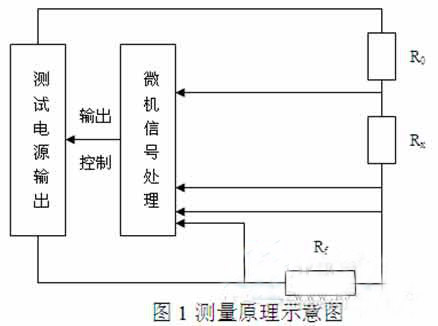

　　大型地网接地电阻测试仪测量原理框图及测试接线图　　

　　R0回路电阻大约5～200Ω

　　Rx测试电阻大约0～150Ω

　　Rf标准电阻

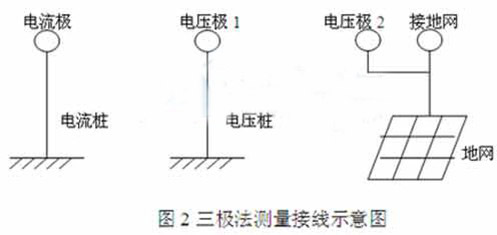

　　测量电流线D：长度为地网对角线长度的4～5倍;线径：≥1.5mm2

　　测量电压线1：长度为0.618D;线径：≥0.8mm2

　　测量电压线2：接被测地网

　　测量接地线： 接被测地网。　　

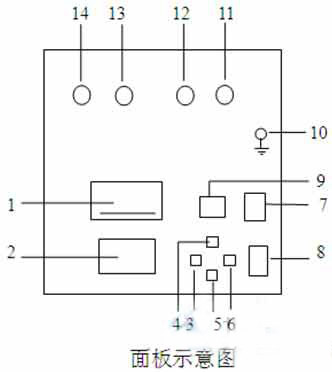

　　1)打印机—打印测量数据。

　　2)显示器—128×64点阵液晶显示器，显示菜单和各种提示信息及测量结果。

　　3)向右键—选择菜单项，被选中项反白字体显示。

　　4)向上键—修改菜单内容，采用循环滚动方式。

　　5)向下键—修改菜单内容，采用循环滚动方式。

　　6)确认键—在“测试”选项上按此键进入测试状态。

　　7)高压允许开关—高压电源通电和关闭。

　　8)电源开关—整机电源的开启和关闭。

　　9)电源座—交流220V±10%，50Hz电源输入口，带保险仓。

　　10)接地—为接地线接线端子。

　　11)电流极(C1) 12)电压极1(P1)

　　13)电压极2(P2) 14)接地网(C2,P2)

　　大型地网接地电阻测试仪测量接线如下图　　

　　说明：地网接地电阻测试仪四极法测量时，从地网的地桩上引出二根连接线分别接到电压极2、接地网两接线柱，然后按测量操作步骤进行测试。
