500v兆欧表测低压设备绝缘电阻注意事项

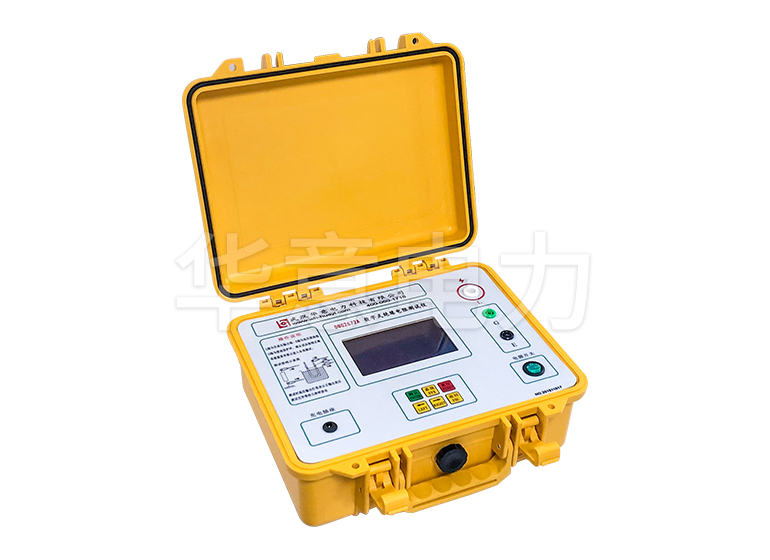

　　500v兆欧表是用来测量被测设备的绝缘电阻和高值电阻的仪表，它由一个手摇发电机、表头和三个接线柱(即L：线路端、E：接地端、G：屏蔽端)组成。

　　500v兆欧表的选用原则

　　(1)额定电压等级的选择。一般情况下，额定电压在500V以下的设备，应选用500V或1000V的摇表;额定电压在500V以上的设备，选用1000V~2500V的摇表。

　　(2)电阻量程范围的选择。摇表的表盘刻度线上有两个小黑点，小黑点之间的区域为准确测量区域。所以在选表时应使被测设备的绝缘电阻值在准确测量区域内。

　　500v兆欧表的使用注意事项

　　(1)应按设备的电压等级选择摇表，对于低压电气设备，应选用500伏摇表，若用额定电压过高的摇表去测量低压绝缘，可能把绝缘击穿;

　　(2)测量绝缘电阻以前，应切断被测设备的电源，并进行短路放电，放电的目的是为了保障人身和设备的安全，并使测量结果准确;

　　(3)摇表的连线应是绝缘良好的两条分开的单根线(最好是两色)，两根连线不要缠绞在一起，最好不使连线与地面接触，以免因连线绝缘不良而引起误差;

　　(4)测量前先将摇表进行一次开路和短路试验，检查摇表是否良好，若将两连接线开路摇动手柄，指针应指在∞(无穷大)处，这时如把两连线头瞬间短接一下，指针应指在0处，此时说明摇表是良好的，否则摇表是有误差的;

　　(5)在测量时，一手按着摇表外壳(以防摇表振动)。当表针指示为0时，应立即停止摇动，以免烧表;

　　(6)测量时，应将摇表置于水平位置，以每分钟大约120转的速度转动发电机的摇把;

　　(7)在摇表未停止转动或被测设备未进行放电之前，不要用手触及被测部分和仪表的接线柱或拆除连线，以免触电;

　　(8)如遇天气潮湿或测电缆的绝缘电阻时，应接上屏蔽接线端子G(或叫保护环)，以消除绝缘物表面泄漏电流的影响;

　　(9)禁止在雷电或潮湿天气和在邻近有带高压电设备的情况下，用摇表测量设备绝缘;

　　(10)测量完毕后，应将被测设备放电。

　　测量绝缘电阻的作用和阻值判断

　　作用：

　　测量电气设备绝缘电阻是检查其绝缘状态最简便的辅助方法。由所测绝缘电阻能发现电气设备导电部分影响绝缘的异物，绝缘局部或整体受潮和脏污，绝缘油严重劣化、绝缘击穿和严重热老化等缺陷。

　　绝缘阻值判断

　　(1)所测绝缘电阻应等于或大于一般容许的数值，各种电器的具体规定不一样，最低限值：低压设备0.5MΩ，3-10KV300MΩ、20-35KV为400MΩ、63-220KV为800MΩ、500KV为3000MΩ。

　　(2)将所测得数值与出厂、交接、历年的数值进行比较，与前一次测试结果相比应无显著变化，一般不低于上次值的70%。

　　(3)35kV及以上变压器应测量吸收比，一般不低于1.3。(吸收比计算：60秒所测绝缘电阻比15秒所测绝缘电阻)。
