为什么万用表不能测试变压器的直流电阻

　　由于电力变压器初级和次级绕组的直流电阻很小，指针式和数字万用表的测量精度不够，电阻表不能准确测量变压器线圈电阻的低阻值。由于指针式万用表的电阻范围有限，一般在仪表中心电阻的0.1-10倍之间。变压器的内阻可能很小。例如，小型降压变压器次级线圈的电阻小于1欧姆。这时用指针万用表测量Rx1档位，将中心电阻设置为15，有效。最小测量电阻为 1.5Ω。对于小于1Ω的线圈电阻，无法准确读取数据。

　　万用表直流电阻测量范围

　　1、测量电源变压器输出功率在5W以下，选择Rxk开关，一般直流电阻在1～2kΩ之间。

　　2、电源变压器的输出功率为10W至100W，直流电阻为几百欧。测量时选择 Rx100。

　　3、输出功率大于100W，直流电阻在几十到几百欧之间，可以用Rx10开关量测。

　　4、简而言之，电源变压器的直流电阻与输出功率成反比，即输出功率越小，直流电阻值越大，反之亦然。

　　那么常规变压应该用什么设备来检测呢？

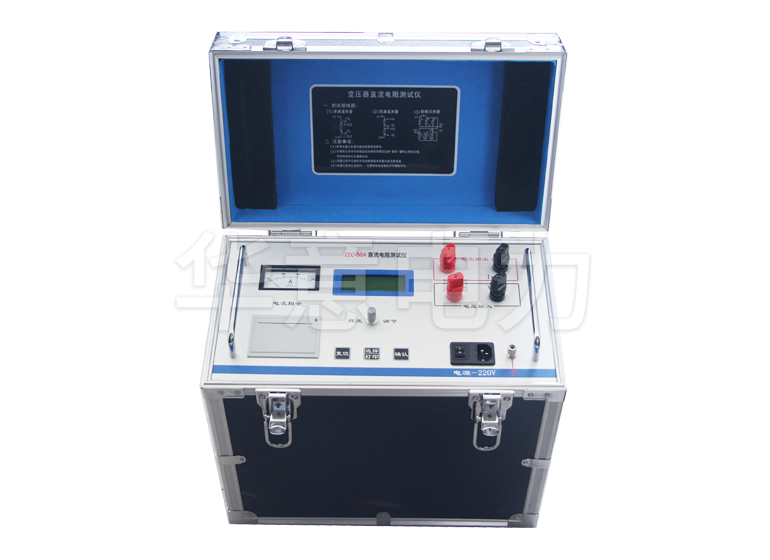

　　用直流电阻测试仪，直流电阻测试仪的测量范围用直流电阻测试仪对电力变压器绕组的直流电阻进行测试是一种非常常见的测试。根据电流大小的不同，直流电阻测试仪在确定规格型号时，将电流大小写在产品名称中是非常直观的，如：1A、3A、10A直流电阻测试仪。

　　测量变压器的直流电阻时，直流电阻表的电流既不能太大也不能太小。选用的原则是尽量使铁芯饱和，不因通过电流引起绕组发热而改变电阻发生器。

　　由于现代变压器使用的电工钢片质量比过去高很多，变压器的空载电流迅速下降。通常用变压器额定电流的2%~10%来测量变压器的直流电阻，可以使铁芯饱和，较小的百分比用于大容量的变压器，较大的百分比用于小容量的变压器.

　　当额定电压的交流空载电流通过变压器绕组时，铁芯中会有一个额定磁通密度Bn，此时铁芯的磁导率μ会比较低。测量直流电阻时，需要使铁芯内的磁密度大于Bn，使铁芯电导率μ变低，以减小电路的时间常数和反电动势dLi/dt，缩短稳定时间。

　　因此，测量直流电阻时的直流电流至少应为

　　I=k√2i0In÷100

　　其中 k——常数＞1 i0——

　　交流额定频率，额定电压下的空载电流百分比值（%）

　　In——The被测绕组额定电流（A）

　　式中，常数√2是直流电流与交流电流等效的大小。当因子k大于1时，铁芯中的磁密度大于Bn，在测量直流电阻时降低了铁芯的磁导率μ。

　　当变压器绕组为星形 (Y) 连接时，线电流等于相电流。由上式可以得出，测量直流电阻时应施加的电流为

　　IY=1.41 ki0In÷100

　　当变压器绕组呈三角形（D）连接时，可变空载电流线电流为相电流的√3倍，测量直流电阻时的直流电流按1/3和2/之比计算3的总电流分布。因此，测量直流电阻应采用的电流为

　　ID=1.41×3/2÷1/√3 ki0In×100=1.22 ki0In÷100

　　当k为3~10时，即测量直流电阻时的励磁安匝为空载电流安匝的3~10倍时，可以使铁芯中的磁密度大于Bn，接近饱和，即测量直流电阻时取直流电阻。电流等于额定电流的2% - 10%。如果测量时直流电流过大，测量时间过长，由于绕组加热温度的升高，电阻会发生变化，从而增加测量误差。
