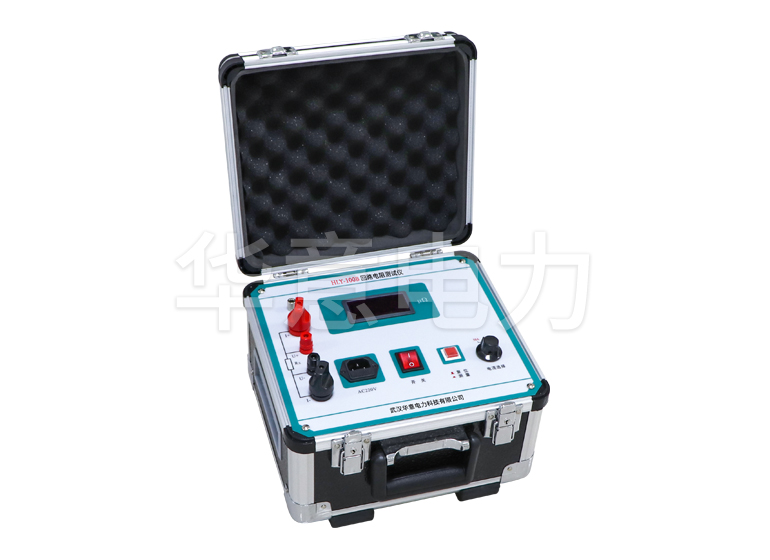

回路电阻测试仪故障排除

发布时间:2022-05-19 15:14:51 浏览次数:2946

  一、故障现象:回路电阻测试仪接入220V交流电源,风扇无运转声,按下“测试开关”,电流表、微欧表无显示。


  原因:220V交流电源受阻,保险丝未安装或熔断。


  故障排除:检查并排除。(100A仪表的保险丝不得小于6A,如再次熔断,请联系厂家解决。(切勿接直流或380V交流电源)


  二、故障现象:按下回路电阻测试仪的“测试开关”,电流表显示无电流,微欧表最高位显示“1”。


  原因:100A电流电路未接好。被测开关未闭合。


  故障排除:检查测试线,重新连接,重新夹紧,关闭开关。


  三、故障现象:回路电阻测试仪测试电流正常,微欧值最高位显示“1”。


  原因:电压钳位置错误。实测电路电阻值超过2000。电压信号线断开或未连接。


  故障排除:处理电压信号电路,钳位电压钳。超量程:用万用表测量P1和P2的电压值,电阻值=电压值/电流值。


  四、故障现象:回路电阻测试仪输出电流几十倍,小于100A。


  原因:电源电压过低,电源线内阻大或接触不良,有直流输出时压降过大,达不到190V。C1 和 C2 端子松动。被测电路与测试夹接触不良。


  故障排除:使用合格的电源,使用过长过细的电源线对被测电路进行处理,排除接触不良。拧 C1、C2、P1、P2 端子时要适当用力。(测试电流30a,测试值可信)


  注意:电路电阻测试仪一般都可能出现,大部分都可以在以上原因中找到,参考相关方法即可解决。
