如何正确测量开关的接触电阻

发布时间:2022-05-20 17:18:38 浏览次数:3930

  测量开关接触电阻的原理


  定义为触点两端的电压与流过一对闭合触点的电流之比。它遵守欧姆定律。Metal 1和Metal 2之间有一个接口。来自电流源的电流I流过这个接口,可以从电流表中读取。然后可以从电压表中将接口上的电压降读取为 U。然后可以计算接触电阻值Rx。


  Rx=U/I


  由于接触电阻随环境和电流的通过而变化,因此测量条件应接近使用条件。准确的测量必须使用四端测量技术和热电动势消除技术。这种间接测量方法可用于测量接触电阻或回路电阻。它需要三个测试点、三个步骤和三个公式。该方法已被证明是正确的,也可用于校准回路电阻标准。


  接触电阻测试的典型方法

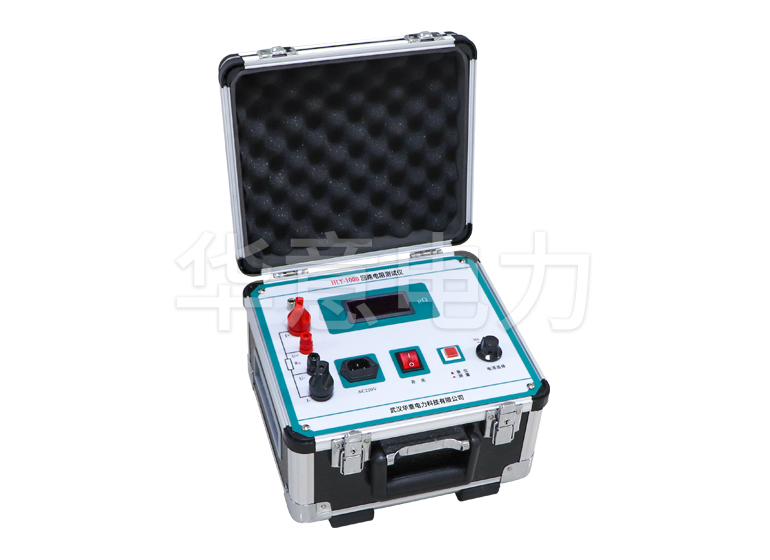

  四线 (Kelvin) 直流电压降是使用微欧表进行接触电阻测试的典型方法,它通过消除自身的接触电阻和测试引线的电阻来确保更准确的测量。


  接触电阻测试使用两个电流连接进行注入和两个电位引线进行电压降测量;电压电缆必须尽可能靠近要测试的连接,并且始终位于由连接的电流引线形成的电路内。


  基于对电压降的测量,微处理器控制的微欧表计算接触电阻,同时消除连接中热 EMF 影响可能产生的误差(热 EMF 是当两种不同金属接触时产生的小热电偶电压)连接在一起)它们将被添加到测量的总电压降中,如果不通过不同的方法(极性反转和平均,热电动势幅度的直接测量等)从测量中减去它们,则会将误差引入触点电阻测试。


  如果在小电流下测试断路器接触电阻时获得低电阻读数,建议在更高电流下重新测试触点。为什么我们会受益于使用更高的电流?较高的电流将能够克服端子上的连接问题和氧化,在这些条件下,较低的电流可能会产生错误(较高)的读数。


  在接触电阻测试中保持一致的测量条件非常重要,以便能够与之前和未来的结果进行比较以进行趋势分析。因此,在进行定期测量时,接触电阻测试必须在相同的位置,使用相同的测试引线(始终使用制造商的校准电缆)和相同的条件下进行,以便能够知道何时连接、连接、焊接或设备将变得不安全。
