如何使用变比测试仪进行测试

发布时间:2022-06-17 15:57:23 浏览次数:1661

  如何使用匝数比测试仪进行测试

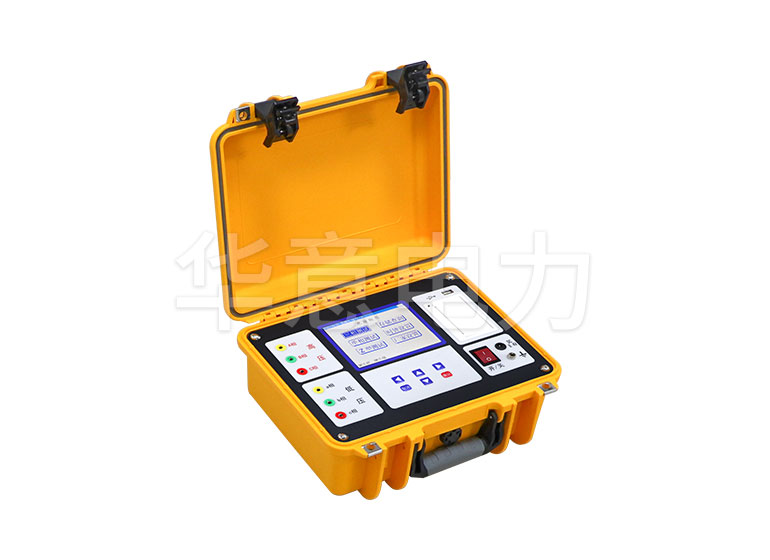

  变比测试仪是一种交流低压测试,有助于找出高压绕组与所有其他空载绕组的比率 。它是一种单相和三相变压器测试,可用于测量单相和三相分布中的励磁电流、匝数比和绕组极性。实际上,它可以逐相测试电流、电位以及分接变压器。首先,匝数比测试仪是一种用于对每个绕组的每个抽头进行测试以及测量绕组之间的匝数比的设备。


  最有可能的是,这些比率测量可以在应通过将感应读取电压除以施加电压值来计算的整个抽头位置中进行。但是,这种变比测试是专门针对三相变压器进行的,但可以使用三相匝数比测试仪一次进行一次,直到完成所有三相变比测量。


  通常,匝数比测试可以用变比测试仪采用以下方式,包括:


  1. 隔离设备,对所有进出线电缆进行接地工作。


  2. 将 H 指定的三相测试线连接到一端,并确保它正确地对齐线路。


  3. 现在,你把另一端的X指定的三相测试连接起来,看看它是否对线。


  4. 将所有 H1、H2、H3 测试连接到相应的 H1、H2、H3 变压器套管或端子。如果存在 H0 端子或套管,您可以连接 H0 测试线。


  5. 之后将X1、X2、X3 表笔分别连接到X1、X2、X3 变压器套管或端子上,并同时连接X0。


  6. 测量所有分接位置的匝数比。


  7. 确认测量比例在计算比例的 0.5% 以内。
