测量变压器绕组直流电阻的目的是什么

发布时间:2022-06-17 16:12:01 浏览次数:1635

  变压器的直流电阻是指各相绕组的直流电阻值。测量直流电阻的目的是检查三相绕组内部是否存在匝间短路。因为如果变压器内部发生相间短路,短路电流值很大,很容易烧毁变压器,故障现象也很明显,外观容易判断;但是,如果其中一相的绕组匝之间发生短路,则短路电流值小的话,变压器的气体保护就会跳闸,但是从变压器本身是否有故障就很难判断了。变压器的外观。


  通过测量各相的直流电阻,通过三相电阻值的比较,很容易判断内部是否发生匝间短路:电阻值相差很大,匝间短路的可能故障很大;如果基本相似,则可以排除。


  因为根据变压器的结构,绕组几乎是被绝缘线本身的绝缘介质绝缘的。如果绝缘处理有缺陷,变压器负载较大,绝缘薄弱容易造成匝间短路。因此,测量直流电阻的目的是判断变压器匝间是否短路,便于排除故障。


  测量变压器绕组直流绕组电阻的目的是检查绕组接头的焊接质量以及绕组之间是否有短路现象;电压分接开关的接触位置是否良好,分接的实际位置是否匹配;导线是否断线。绞合线和绕组已断货。变压器大修或改变分接位置后,或出线故障短路后,需要测量绕组连同套管的直流绕组电阻。


  测量方法如下:


  (1)电流、电压表法。又称电压降法,其原理是在被测电阻上通一个直流电,测量电阻上的电压降,根据欧姆定律计算出被测电阻值。由于电流表和电压表的内阻会影响测量结果,因此应仔细考虑它们与测量电路的连接方式。


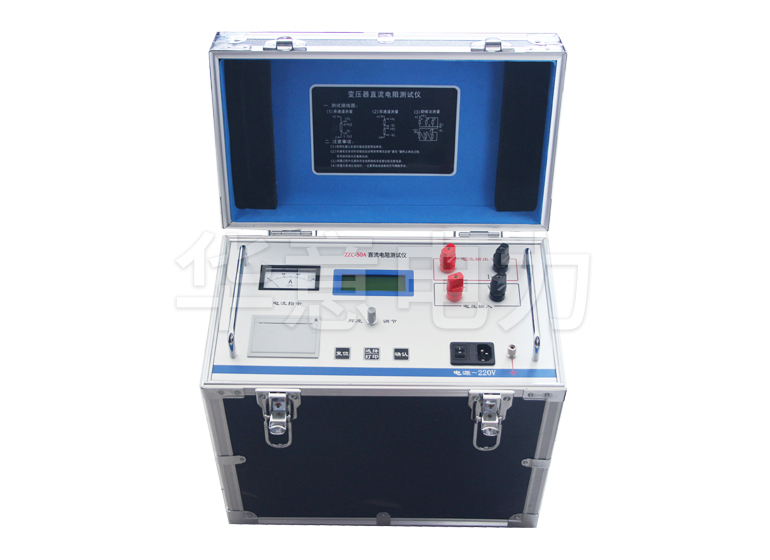

  (2)平衡桥法。它是一种利用电桥平衡原理测量直流绕组电阻的方法。常用的平衡电桥有单臂和双臂两种。测量变压器的直流绕组电阻时,应在变压器断电、拆下高压引线后进行。对于大型大容量的电力变压器,串联电路的充电时间常数τ很大,使得每次测量都需要很长时间才能等待电流和电压表指示稳定,所以工作效率很低,并经常使用特殊仪器(如恒流)。电源代替测试中的电源,可以大大减少测试时间。测量变压器线圈直流绕组电阻的标准是:1600kVa以上的变压器,各相绕组电阻之差不应超过三相平均值的2%,中性点引出线不应有绕组。线间差不应大于三相平均值的1%,对于1600kVa及以下变压器,相间差一般不大于三相平均值的4%,线间差为一般不超过三相平均值的2%,与前一部分测量值相比,其变化不应超过2%。
