油浸式变压器的结构与特点

发布时间:2022-09-25 22:53:23 浏览次数:3291

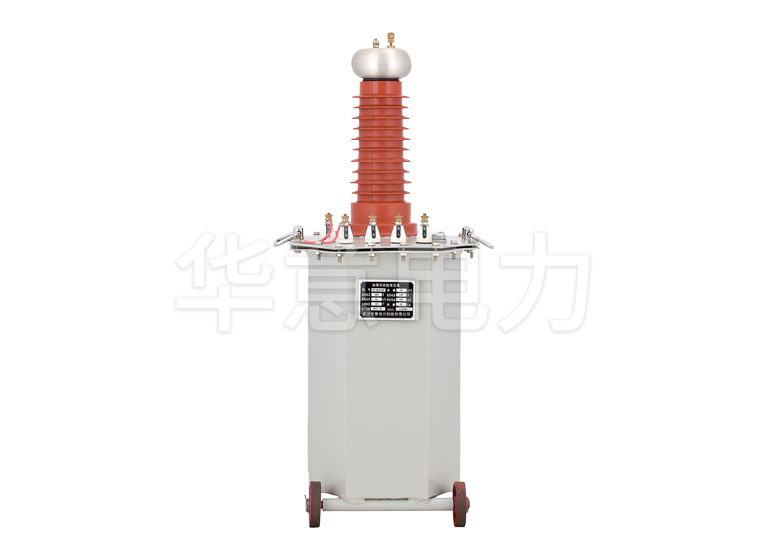

  油浸式变压器结构


  油浸式变压器由磁芯、绕组和套管组成。磁芯为磁流提供了路径。绕组产生磁场,由导体线圈组成,绕在铁芯上,并用纸板屏障和屏蔽层绝缘。油浸式变压器的一个特点是储油柜,它通过监测油箱中的油位并为油的热膨胀提供空间来简化操作。


  油浸式变压器的特点


  变压器油作为油浸式变压器的冷却介质,变压器运行产生的热量由变压器油传递到金属外壳并散发出去。具有散热快、传导均匀、油品绝缘性能可恢复等优点。但油本身具有耐热性低、易燃易老化等缺点,因此在使用变压器油作为冷却介质时有很多具体要求。


  例如,放置变压器的建筑物必须符合建筑防火规范规定的耐火等级要求;必须采取措施防止发生火灾时因油流引起的火势蔓延;必须有灭火措施来扑灭油类火灾;必须有储油池设施,防止漏油污染环境;日常工作应监测绝缘油的老化情况和定期的油品再生工作等。


  而且,油浸式变压器的外型材与变压器室的墙壁和门之间的最小净距离也有严格的距离要求。油浸式电力变电站的各种土建结构、防火屏障和储罐,都是因为油的可燃性和流动性而设计的。此外,“当变压器室位于建筑物内时,门应为甲级防火门。” 这样一来,各变电站防火设计的建设投资自然要大得多。


  随着科学技术的不断发展和材料科学的进步,出现了全封闭油浸式变压器。采用波纹油箱,通过波纹片的弹性调节变压器油的热胀冷缩,与空气隔绝,基本克服了漏油问题。
