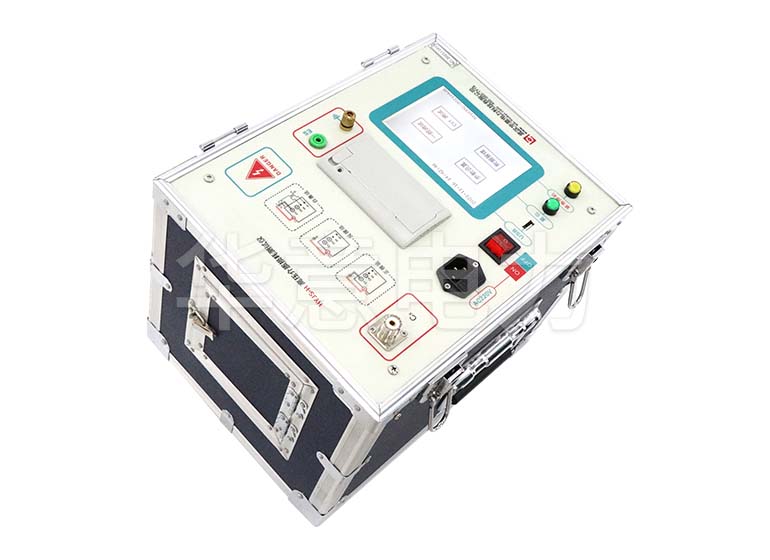

JS-H 全自动抗干扰异频介损测试仪

JS-H 全自动抗干扰异频介损测试仪

异频介质损耗测试仪为一体化结构,内置介损测试电桥,可变频调压电源,升压变压器和SF6 高稳定度标准电容器。测试高压源由仪器内部的逆变器产生,经变压器升压后用于被试品测试。

参考标准:DL/T962-2005

  • 超大液晶中文显示、操作简单,仪器配备了高端的全触摸液晶显示屏
  • 采用数字陷波技术,仪器为一体化结构,内置介损测试电桥
  • 可变频调压电源,升压变压器和SF6 高稳定度标准电容器
注:购买本产品的用户可享受免费技术指导、一年质保、终生维护
咨询热线:400-060-1718 在线咨价

JS-H 异频介质损耗测试仪是发电厂、变电站等现场或实验室测试各种高压电力设备介损正切值及电容量的高精度测试仪器。仪器为一体化结构,内置介损测试电桥,可变频调压电源,升压变压器和SF6 高稳定度标准电容器。测试高压源由仪器内部的逆变器产生,经变压器升压后用于被试品测试。频率可变为50Hz、47.5Hz\52.5Hz、45Hz\55Hz、60Hz、57.5Hz\62.5Hz、55Hz\65Hz,采用数字陷波技术,避开了工频电场对测试的干扰,从根本上解决了强电场干扰下准确测量的难题。同时适用于全部停电后用发电机供电检测的场合。该仪器配以绝缘油杯加温控装置可测试绝缘油介质损耗。

产品别称:介损测试仪、抗干扰介损测试仪、全自动介损测试仪、异频介损测试仪、异频介质损耗测试仪、抗干扰介质损耗测试仪、全自动介质损耗测试仪。

JS-H 全自动抗干扰异频介损测试仪技术参数 Technical Parameter

技术参数:

使用条件-15℃∽40℃RH<80%
抗干扰原理变频法
电源AC 220V±10%允许发电机
高压输出0.5KV∽10KV每隔0.1kV
精 度2%
最大电流200mA
容 量2000VA
自激电源AC 0V∽50V/15A

50HZ、60HZ单频

45HZ/55HZ     47.5HZ/52.5HZ

55HZ/65HZ     57.5HZ/62.5HZ

自动双变频

分 辨 率tgδ: 0.001Cx: 0.001p
精 度△tgδ:±(读数*1.0%+0.040%)
△tgδ:±(读数*1.0%+0.040%)
测量范围tgδ无限制
C x15pF < Cx < 300nF
10KVCx < 60 nF
5KVCx < 150 nF
1KVCx < 300
CVT测试Cx < 300 n
外型尺寸(主机)(mm)350(L)×270(W)×270(H)
外型尺寸(附件箱)(mm)350(L)×270(W)×160(H)
存储器大小200 组 支持U盘数据存储
重量(主机)22.75Kg
重量(附件箱)5.25Kg

附件清单:

序号
名称数量
1

仪器主机

1台

2

附件箱

1个

3

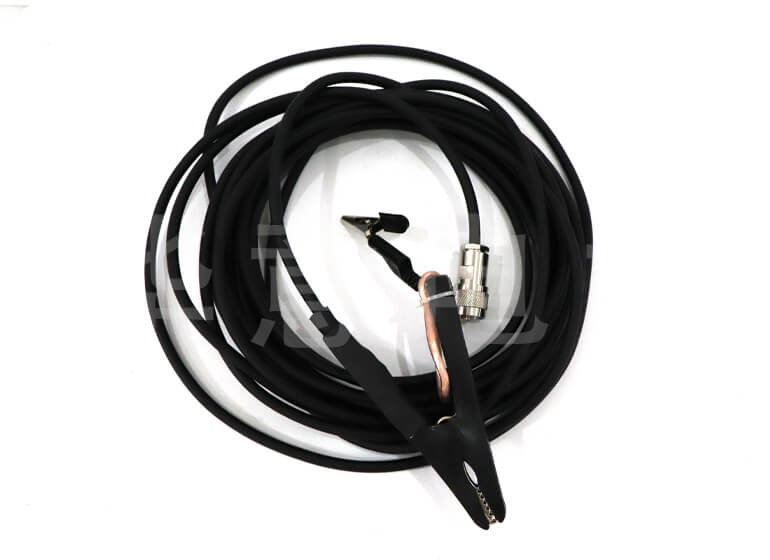

红色高压测试线

1根

4

黑色低压测试线

1根

5

CVT自激电源线

1根

6

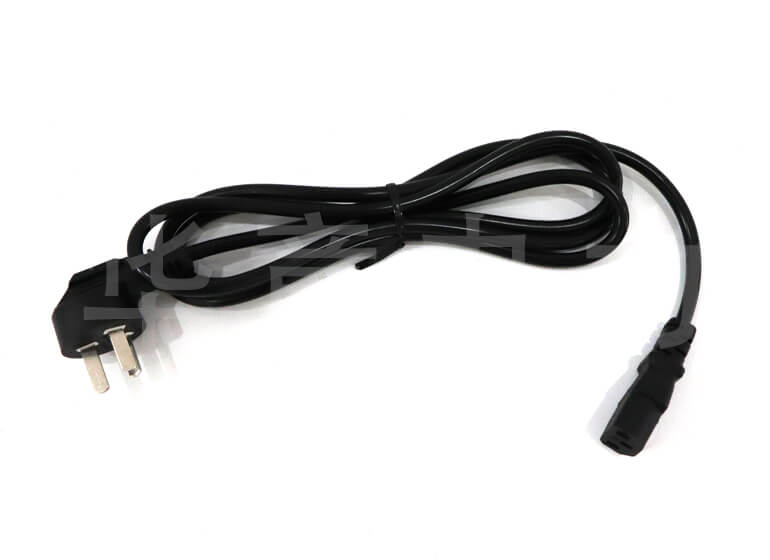

AC220V电源线

1根

7

接地线

1根

8

使用说明书

1份

10检查报告1份
11合格证1张

注:1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知。如有盗用或复印行为,将追究法律责任
  2.了解更多华意产品信息请进入产品中心。服务热线:400-060-1718

JS-H 全自动抗干扰异频介损测试仪 选型参考 Selection Reference
/JS-H
正接法
反接法
CVT自激法
C1 \ C2同时测量
外接标准
外接高压
CVT变比测试
正反接同时测试
LCR全自动测试
多通道测试
绝缘电阻测试
USB电脑控制
U盘
JS-H 全自动抗干扰异频介损测试仪特点优势 Selection Reference

1、超大液晶中文显示:操作简单,仪器配备了高端的全触摸液晶显示屏,超大全触摸操作界面,每过程都非常清晰明了,操作人员不需要额外的专业培训就能使用。轻轻点击一下就能完成整个过程的测量,是目前非常理想的智能型介损测量设备;

2、海量存储数据:仪器内部配备有日历芯片和大容量存储器,保存数据200组,能将检测结果按时间顺序保存,随时可以查看历史记录,并可以打印输出;

3、科学先进的数据管理:仪器数据可以通过U盘导出,可在任意一台PC机上查看和管理数据;

4、多种测试模式:仪器使用内高压、内标准的方式测试,正接法、反接法、自激法;

5、CVT测试一步到位:该仪器还可以测试全密封的CVT(电容式电压互感器)C1、C2的介损和电容量;

6、不拆高压引线测量CVT:仪器可在不拆除CVT高压引线的情况下正确测量CVT的介质损耗值和电容值;

7、CVT反接屏蔽法测量C0:仪器可采用反接屏蔽法测量CVT上端C0的介质损耗值和电容值;

8、高速采样信号:仪器内部的逆变器和采样电路全部由数字化控制,输出电压连续可调;

9、多重保护安全可靠:仪器具备输入电压波动、高压电流、输出短路、电源故障、过压、过流、温度等多重保护措施,保证了仪器安全、可靠。仪器还具备设置接地检测功能,确保不接地设备不允许升压;

JS-H 全自动抗干扰异频介损测试仪产品视频Product Video

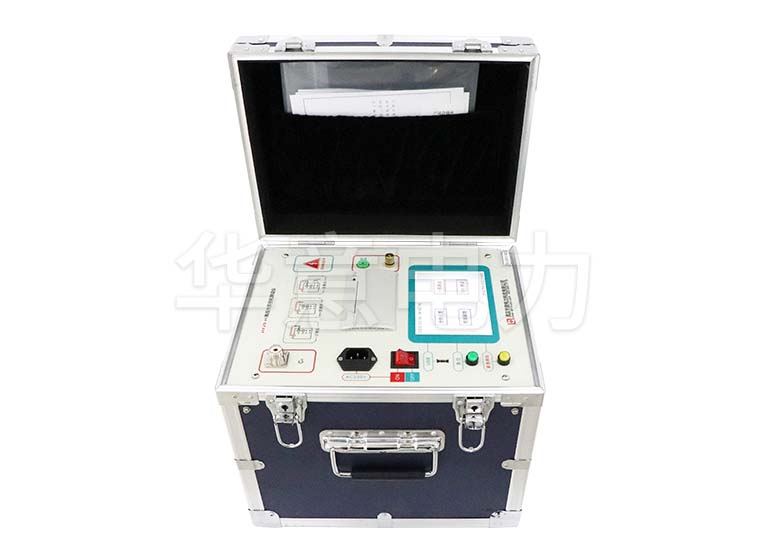

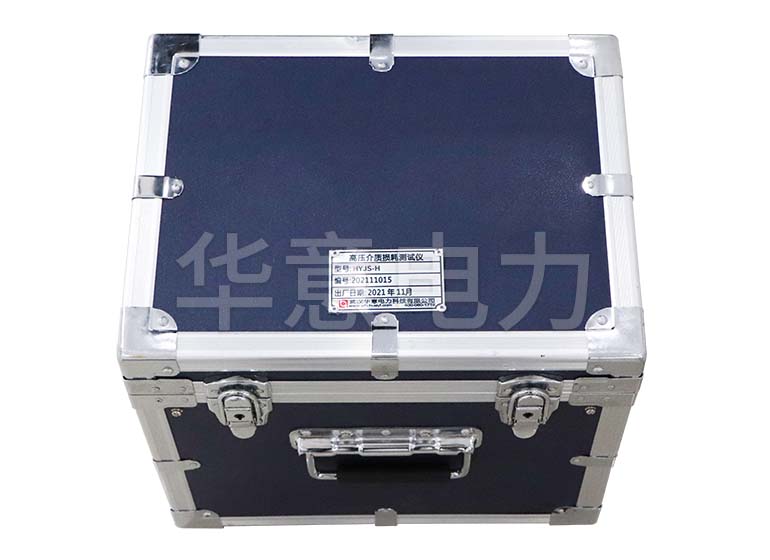

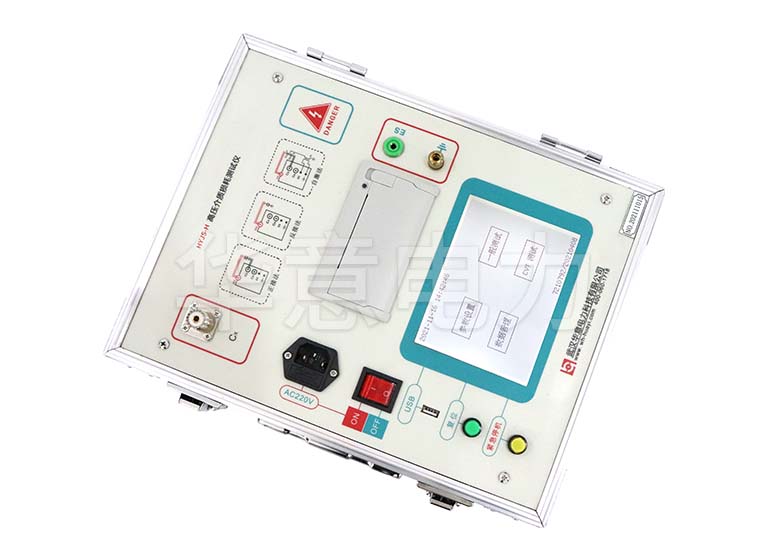

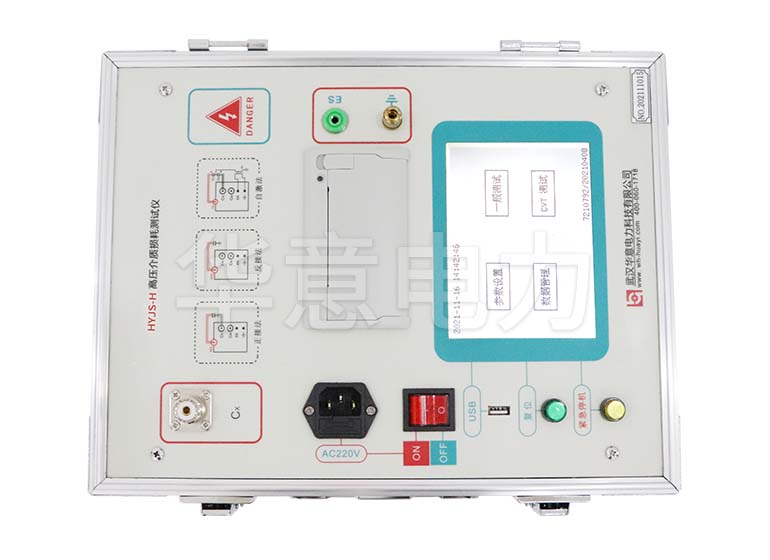

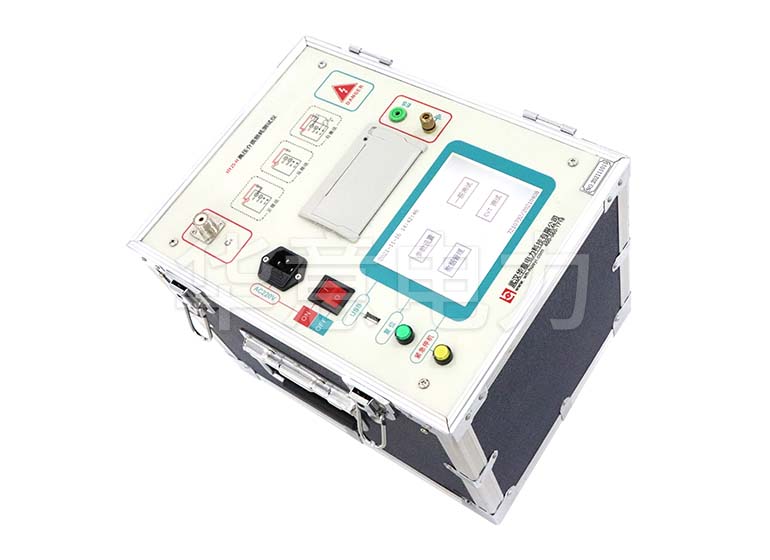

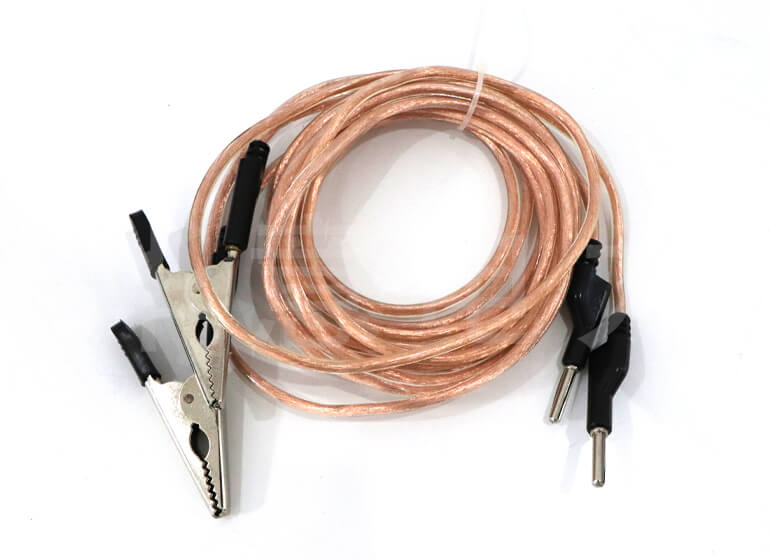

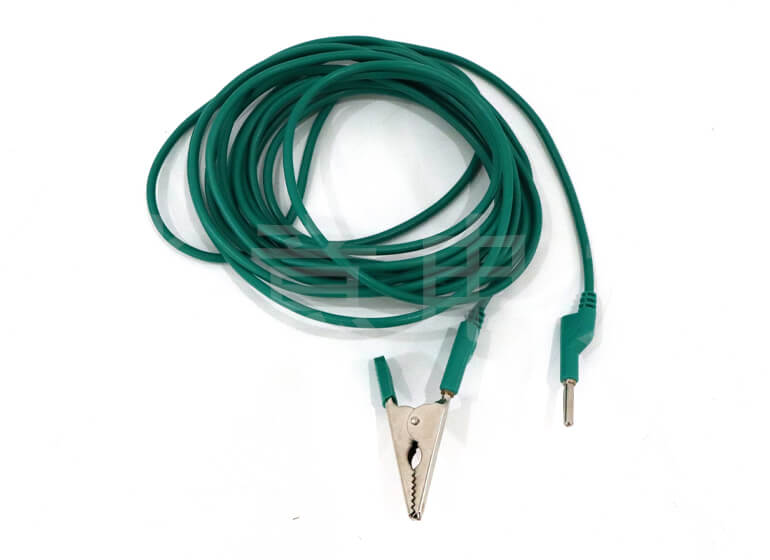

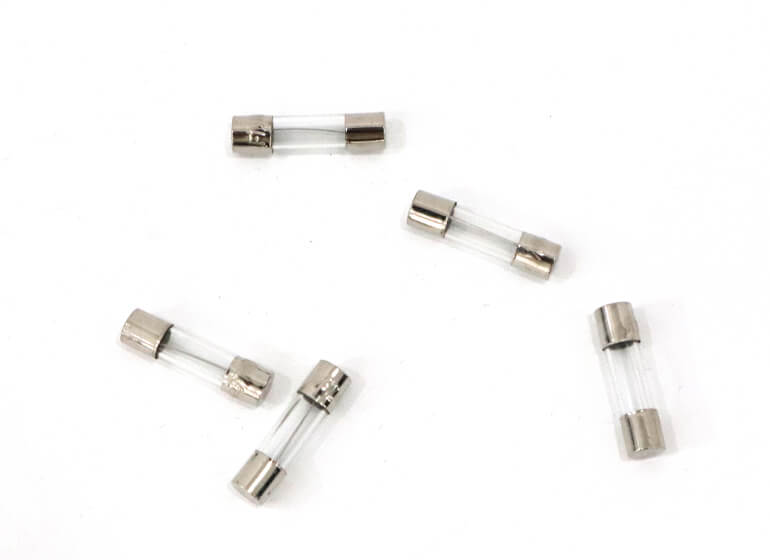

JS-H 全自动抗干扰异频介损测试仪产品图集 Product Atlas
JS-H 全自动抗干扰异频介损测试仪产品证书Product Certificate

说明:华意电力产品严格按照国电力家标准及行业规程生产制造,对每一台产品的技术参数、外观、性能进行严格进行出厂检测试验,并通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测,全面通过GB/T19001-2019质量管理体系认证。精准测量、品质保障,我们始终坚持以责任和匠心做好每一台产品。

  • 检定证书
    JS-H 全自动抗干扰异频介损测试仪检定证书
  • 专利证书
    JS-H 全自动抗干扰异频介损测试仪专利证书
  • 质量管理
    JS-H 全自动抗干扰异频介损测试仪质量管理
  • 环境管理
    JS-H 全自动抗干扰异频介损测试仪环境管理
