首页 > GM-15kV 可调高压数字兆欧表

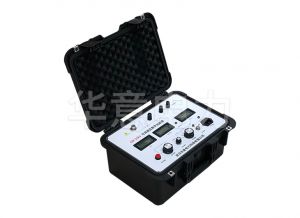

GM-15kV 可调高压数字兆欧表

  • 参考标准:DL/T845.1-2004,DL/T474.1-2006
  • 适用于:高压变电站、发电厂、远程电力电缆或埋设电缆等电气绝缘电阻特性的测试
  • 产品简述:测试电压:0.5、1、2.5、5、10、15kV; 电阻测量范围宽广,从0.01MΩ~1999GΩ。读数准确、分辨力高; 测试电源的短路电流典型值10mA。适应大容量、大电感的测试
  • 在线咨询 说明书 检定证书
  • 产品图集 操作视频
  • 相关产品
  • 详细介绍
  • 规格参数
  • 售后保障

产品概述

        GM-15kV 可调高压数字兆欧表测试测试电压高,功率大,被测量对象往往又 带有工频泄漏或感应上高压干扰电能,因此为了人身安全,使用该仪器首先一定 要接好安全接地线! 该仪表在高压启动后,请不要采用人工放电方式检查仪表,在测试完毕后也 应等待仪表自动放电使电压表回零后才进行例行安全需要的人工放电!因为短路 放电的强烈电脉冲波有损被测对象的绝缘寿命,如果脉冲窜入仪表,也有损仪表 内的集成电路! GM-15kV 可调高压数字兆欧表测试是为了解决高压变电站、发电厂现场强干 扰下对大型高压变压器、电机电器、远程电力电缆或埋设电缆等电气绝缘电阻特 性的测试而设计研制。它亦可用于广泛领域的电气绝缘电阻特性测量。


性能特点

1、具有强力抗电场感应干扰能力,达到2mA(50Hz),已知适应500kV变电站现场不拆线测量500kV大型变压器的绝缘电阻参数。

2、测试电源的短路电流>5mA,最大达15mA。适应大容量、大电感的测试。

3、电阻测量范围宽广,从0.5MΩ~1999GΩ。读数准确、分辨力高。

4、测试电源的电压范围宽广,可选择1、2.5、5、10、15kV,也可从0V平滑调起连续调节到需要的电压。

5、具有计时报时功能,提醒使用者记录,分析被测量对象的吸收比和极化指数。

产品规格:

型号测试电压电压准确度短路电流
GM-5kV0.1、0.25、0.5、1、2.5、5kV±(5%+10V)10mA
GM-10kV0.25、0.5、1、2.5、5、10kV±(5%+10V)10mA
GM-15kV0.5、1、2.5、5、10、15kV±(5%+10V)10mA
GM-20kV0.5、1、2.5、5、10、20kV±(5%+10V)10mA


量程与准确度:

量程电阻测量有效范围准确度
20MΩ0.01~19.99MΩ±(5%+3d)
200MΩ5.0~199.9MΩ±(5%+3d)
2GΩ0.05~1.999GΩ±(5%+3d)
20GΩ0.5~19.99GΩ±(5%+3d)
200GΩ5.0~199.9GΩ±(10%+3d)
2000GΩ50~1999GΩ±(20%+10d)
MΩ量程定标电压为0.5kV,GΩ量程定标电压为2.5kV
保证电阻测量准确度的测试电压范围:20%以上电压量程标称值
当测试电压高于8kV,为准确测量高于20GΩ电阻,裸露在空气的高压电极导体应加屏蔽,避免空气电离带来影响
2000GΩ量程为参考量程,用于相对湿度小于70%的干燥环境使用


测试电压等级0.5kV、1kV、2.5kV、5kV、10kV、15kV
测试电压精度±(5%+10V)
短路电流典型值10mA
抗电场干扰能力2mA(50/60Hz)
报时、报警功能秒表显示最大值为19分59秒,20分钟一循环,声响报点为15秒、60秒、每分钟,到点报短促声响,电阻读数保持3秒,被测电阻低于量程下限,读数无效时以连续声报警
显示表三位半LCD数字表头三个,分别显示测试电压、电阻、时间
供电由内附1.2V/2000mAh镍氢可充电电池10节,DC12V供电。带交流(50/60Hz)220V接入口对电池充电或浮充电工作
使用环境温度:﹣20℃~﹢40℃相对湿度:20%~90%
外形尺寸(长×宽×高)315×240×180mm3
仪器重量5.5kg


附件清单

序号
名称数量
1仪器主机1台
2

高压电缆

1根
3连接线
2根
4参考电阻2个
5AC220V电源线1根
6说明书1本
7检查报告1份
8合格证1张
