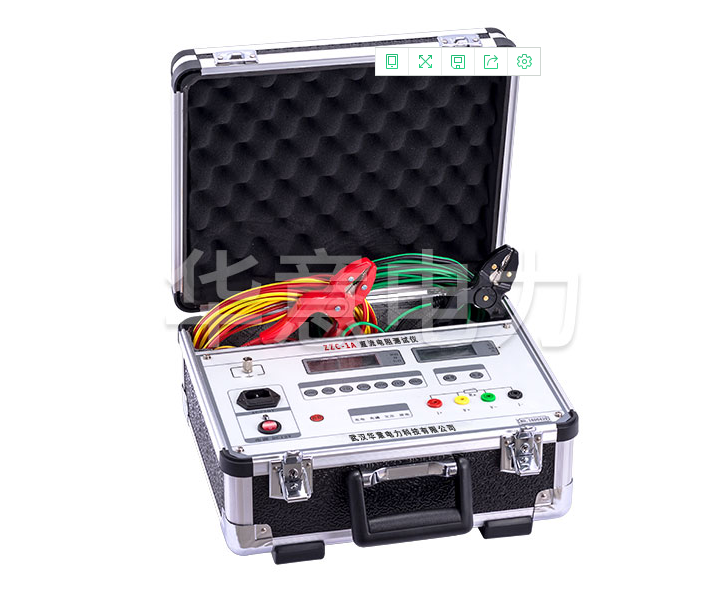

电测设备厂家教你正确认识最新的1A直流电阻测试仪

发布时间:2019-08-20 10:07:46 浏览次数:1809

一、概述

变压器绕组的直流电阻测试1A直流电阻测试仪是变压器在交接、大修和改变分接开关后,必不可少的试验项目。通过测量变压器绕组的直流电阻,可以检查出引线的焊接或连接质量,绕组有无匝间短路或开路,以及分接开关的接触是否良好等情况。1A直流电阻测试仪在以前对直阻的测量均采用QJ44双臂电桥来测量,而这类电桥的测量电流为毫安级,测量起来时间需要很长,而且精度也较低。为了改变这种状况,缩短测量时间以及减轻测试人员的工作负担,华意电力开发了1A直流电阻测试仪。

该仪器符合D/LT 845.3-2004《电阻测量装置通用技术条件 第3部分直流电阻测试仪》的要求。

该仪器产品别称:1A直流电阻速测仪、1A变压器直流电阻测试仪、1A变压器直阻速测仪、1A变压器直阻快速测试仪、1A感性负载直流电阻速测仪、1A感性负载直流电阻快速测试仪、1A感性负载直流电阻测试仪、1A直流电阻测量仪。


二、用途

该仪器是测量电力变压器、大型电机、互感器等各种感性负载的直流电阻及低压开关接触电阻、电线电缆或焊缝接口电阻的理想仪器。

三、性能特点

1. 测试速度快:最大输出充电电流可达1A,测量时能有效地补偿大电感设备电流惯性,加速了铁芯饱和,从而缩短了充电时间,提高了测试速度,比传统仪器单、双臂电桥快几百倍。

2. 准确度高:除了采用先进的四端子测量法外,而且还采用先进的恒流电源技术,使得对感性负载充电电流保持在一个相对的稳定值,抗感能力稳定,抗干扰能力强,进而保证了测量准确度。1A直流电阻测试仪采用国外进口优质元器件,测量结果准确度高,重复性好。

3. 测量范围广:该仪器的电阻测量范围为1μΩ~20kΩ,量程广。

4. 交直流两用:该仪器内附可充电电池组,交直流供电,便携式设计,使用、携带方便。

四、技术指标

1、使用条件:环境温度:0℃~40℃;相对温度:≤85%RH。

2、测量范围:本机共设置七档量程,分别为:1μΩ~20mΩ;20 mΩ~200mΩ;0.2Ω~2Ω;2Ω~20Ω;20Ω~200Ω;200Ω~2kΩ;2kΩ~20kΩ。

3、测量精度:±(0.2%+2d)

4、最高分辨率:1μΩ

5、恒流源:1A(1μΩ~20mΩ、20 mΩ~200mΩ、0.2Ω~2Ω);100mA(2Ω~20Ω);5mA(20Ω~200Ω);500uA(200Ω~2kΩ);50uA(2kΩ~20kΩ)。

6、工作电压:直流:12V~16.8V;交流:220V。

7、功耗:≤15W

8、外形尺寸:365×330×180mm3

9、质量:5kg(含测试钳和测试线)

五、工作原理

该仪器内有一个能产生直流电流的恒流源。在测量电阻时,恒流从I+、I-端向被试品馈入恒流,该电流在被测体上产生相应的电压值,这一电压值在V+、V-端取回本机,经放大后,1A直流电阻测试仪直接用四位半LCD数字显示被试品的电阻值。

六、使用方法

1、电源

该仪器有两种供电方式:AC220V/DC14.8V。在强电磁场干扰的情况下,建议最好使用直流电源测试,此状态下测试的数值稳定,抗工频干扰能力强。

A、直流电源测试:

闭合电源开关,电源指示灯亮,按下“启停”键,即可选择相应电阻档位开关进行测试。测试完毕后,按下“启停”键,“放电”指示灯亮,放电后,“放电”指示灯熄灭,再转换测试夹,进行再次测试。

B、交流电源测试:

该仪器接上交流AC220V电源,相应指示灯亮,闭合电源开关,电源指示灯亮,按下“启停”键,即可选择相应电阻档位开关进行测试。测试完毕后,按下“启停”键,“放电”指示灯亮,放电后,“放电”指示灯熄灭,再转换测试夹,进行再次1A直流电阻测试仪测试。

C、充电:

接上交流AC220V电源,此时“充电”指示灯亮,表示正在对仪器内的充电电池进行充电工作。若1A直流电阻测试仪内的可充电电池电量较足,则“充满”指示灯亮。1A直流电阻测试仪在使用交流电源测试的同时也在对机内电池进行充电。

2、测试线的联接方法

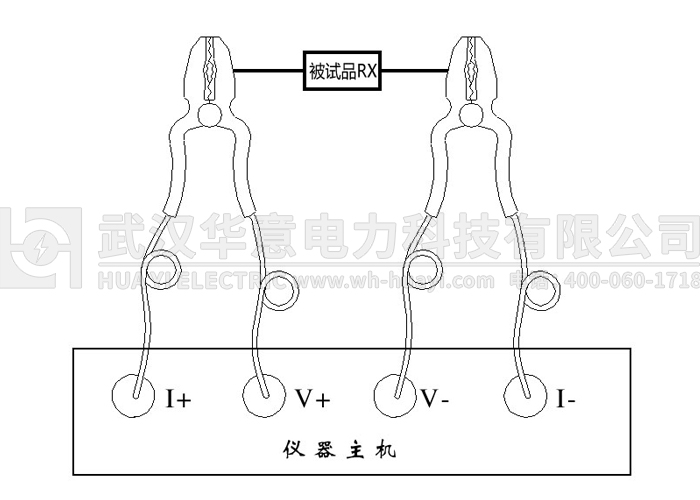

该仪器的I+、V+、V-、I-端子与被试品按下图的方法联接好。1A直流电阻测试仪这种联接法,可消除接触电阻以及联线电阻对测量的影响。


接线图

在使用中,如果1A直流电阻测试仪随带的测试线长度不够,可使用直径相当的导线将测试线加长。

3、测量

按上图接好测试线后,闭合电源开关,电源指示灯亮,按下“启停”键,此时表头显示“E0000”。根据被测值的大小选定电阻档位量程,按下该档开关,此时该档指示灯亮,四位半LCD显示的稳定值即为被测的电阻值,读值时请注意所选量程上的单位(mΩ/Ω/kΩ)。在测量大电感试品如电力变压器时,在测试回路以外的其它不需测量的线圈最好将其短路,以免电磁干扰。

4、放电

测试完毕后可直接关断总电源。如果测试感性试品,关断电源后不应马上拆线操作,应让1A直流电阻测试仪有续放电过程。1A直流电阻测试仪一般放电至少20秒,否则电感的反电动势会危害人身安全。
