一、工作原理

ZZC-2A直流电阻测试仪（ZZC-2A直流电阻速测仪设备）内有一个能产生直流电流的恒流源。在测量电阻时，恒流从I＋、I－端向被试品馈入恒流，该电流在被测体上产生相应的电压值，这一电压值在V＋、V－端取回本机，经放大后，直接用四位半LCD数字显示被试品的电阻值。

二、使用方法

1、电源

ZZC-2A直流电阻测试仪有两种供电方式：AC220V／DC14.8V。在强电磁场干扰的情况下，建议最好使用直流电源测试，此状态下测试的数值稳定，抗工频干扰能力强。

A、直流电源测试：

闭合电源开关，电源指示灯亮，按下“启停”键，即可选择相应电阻档位开关进行测试。测试完毕后，按下“启停”键，“放电”指示灯亮（若被试品储存电量较小，则“放电”指示灯不亮），放电后，“放电”指示灯熄灭，再转换测试夹，进行再次测试。

B、交流电源测试：

接上交流AC220V电源，相应指示灯（“充电”指示灯或者“充满”指示灯）亮，闭合电源开关，电源指示灯亮，按下“启停”键，即可选择相应电阻档位开关进行测试。测试完毕后，按下“启停”键，“放电”指示灯亮（若被试品储存电量较小，则“放电”指示灯不亮），放电后，“放电”指示灯熄灭，再转换测试夹，进行再次测试。

Ｃ、充电：

接上交流AC220V电源，此时“充电”指示灯亮，表示正在对ZZC-2A直流电阻测试仪内的充电电池进行充电工作。若ZZC-2A直流电阻测试仪内的可充电电池电量较足，则“充满”指示灯亮。ZZC-2A直流电阻测试仪在使用交流电源测试的同时也在对机内电池进行充电。（ZZC-2A直流电阻测试仪设计了充电保护电路，不会有过充现象产生）

2、测试线的联接方法

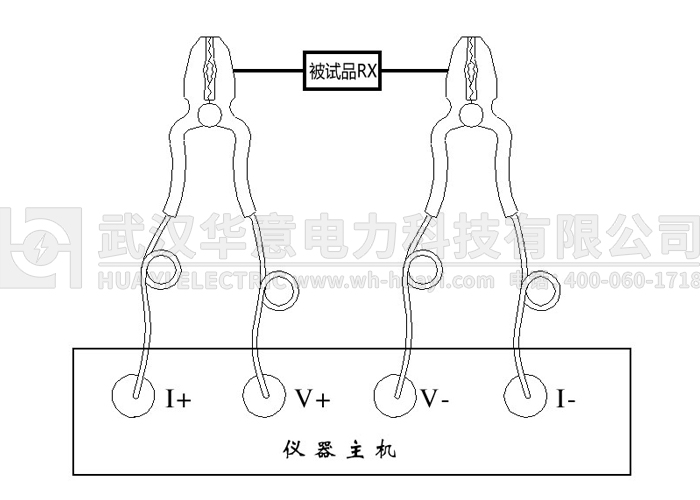

将仪器的I＋、V＋、V－、I－端子与被试品按下图的方法联接好。这种联接法，可消除接触电阻以及联线电阻对测量的影响。

在使用中，如果ZZC-2A直流电阻测试仪随带的测试线长度不够，可使用直径相当的导线将测试线加长。

3、测量

按上图接好测试线后，闭合电源开关，电源指示灯亮，按下“启停”键，此时表头显示“E0000”。根据被测值的大小选定电阻档位量程，按下该档开关，此时该档指示灯亮，四位半LCD显示的稳定值即为被测的电阻值，读值时请注意所选量程上的单位（mΩ/Ω/kΩ）。在测量大电感试品如电力变压器时，在测试回路以外的其它不需测量的线圈最好将其短路，以免电磁干扰。

4、放电

测试完毕后可直接关断总电源。如果测试感性试品，关断电源后不应马上拆线操作，应让仪器有续放电过程。一般放电至少20秒，否则电感的反电动势会危害人身安全。

三、故障现象及排除

故障现象：电阻值表头显示“E0000”；

故障排除：没有选择电阻量程，接线错误，被测阻值超量程，请换大量程；

故障现象：电阻值表头没显示；

故障排除：没有按下“启停”键；
