HYPD-C80 多功能局部放电巡检仪

本仪器为多功能型带电检测手持仪器，是基于地电压、超声波、特高频、高频电流等检测方法，测试电力设备的局部放电情况，提供局部放电幅值、PRPS、PRPD、连续、飞行、脉冲、相位、波形等图谱，可以较好的评估电力设备局部放电情况。

参考标准：DL/T 596-2005

说明书检测报告

数据分析软件具备图谱库管理功能
支持智能工频同步功能
具有多种相位同步方式

注：购买本产品的用户可享受免费技术指导、一年质保、终生维护

咨询热线：400-060-1718 在线咨价

在线询价

产品简介
技术参数
特点优势
产品图集
产品推荐

局部放电是一种脉冲放电，它会在电力设备内部和周围空间产生一系列的光、声、电和机械振动等物理现象。这些伴随局部放电而产生的各种物理和化学变化可以为监测电力设备内部绝缘状态提供检测信号。当电力设备内出现绝缘缺陷时，会伴随有局部放电信号的产生。通过对局放信号的检测和分析，能判断其内部是否存在绝缘隐患，防止潜在事故的进一步扩大。

本仪器为多功能型带电检测手持仪器，是基于地电压、超声波、特高频、高频电流等检测方法，测试电力设备的局部放电情况，提供局部放电幅值、PRPS、PRPD、连续、飞行、脉冲、相位、波形等图谱，可以较好的评估电力设备局部放电情况。适用于变压器、电抗器、GIS、环网柜、开关柜、高压电缆、架空线路（需选配：超声波聚波器）等电力设备的带电局部放电检测。

HYPD-C80 多功能局部放电巡检仪技术参数 Technical Parameter

主机	手持式设计，壳体为ABS+玻纤材质，双侧包胶，提高抗摔等级
显示器	4.3 寸 480 x 800 高清屏
触摸屏	电容屏
主机系统	主机采用Linux系统，具备连接网络的功能支持4G上网和WiFi上网
内存容量	8G
主机尺寸	181x107x36mm
主机重量	0.45kg
供电方式	内置式可充电锂电池，电池电压低或长时间内无操作时自动关机
充电方式	Type-C口 5V/2A充电
充电时长	5小时
待机时长	12小时
工作环境	温度：-5～55 ℃；湿度：0～90 %

HFCT检测：

检测带宽	500K-50MHz
滤波器	高通、全通
传输阻抗	>5mV/mA(10MHz )
动态范围	0~80dB
测量精度	1dB
测量误差	±1dB

AE检测：

接触式超声频率范围	20kHz-300kHz
⾮接触式超声峰值频率	40kHz
检测灵敏度	0.1mV
测量范围	0.1mV～1V
增益	具备增益×100、×10、×1三挡可调

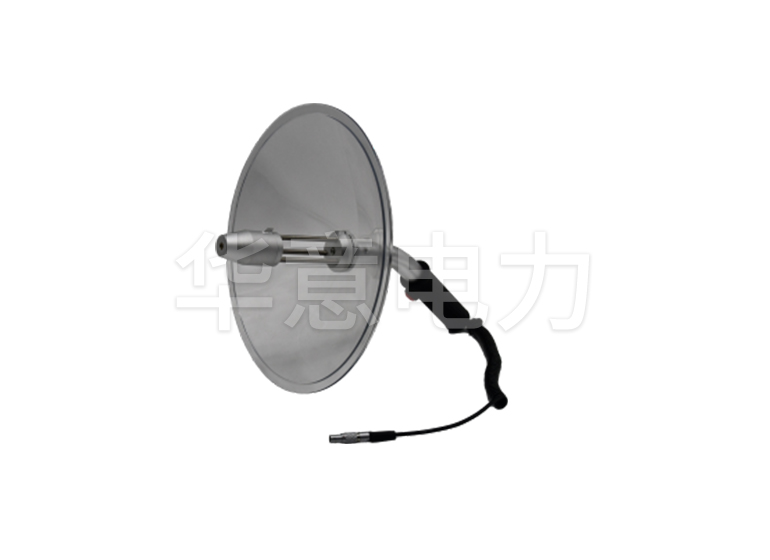

远程超声聚波器（选配）：

远程超声波峰值频率	40kHz
测试距离	0~50米
激光笔	具备红色激光笔定位功能
瞄准功能	具备两段可瞄准功能，实现对放电点的精确定位
检测灵敏度	0.1mV
测量范围	0.1mV～1V

UHF检测：

频率范围	300~1500MHz
测量范围	0~80dB
测量精度	1dB
可控频带	高通、低通、全通
增益可调	具备增益开、增益关可调功能

TEV检测：

频率范围	3~100MHz
测量范围	0~80dB
测量精度	1dB
测量误差	±1dB

功能指标：

系统模式	由主机、传感器和信号调理器组成。主机与信号调理器之间无线连接，信号调理器与传感器有线连接。主机为手持式设备，进行测试控制和数据查看
通讯方式	具备WIFI/蓝牙、Type-C口
数据导出功能	具备TYPE-C接口数据导出功能，数据线连接PC机直接拷贝数据到电脑
RFID功能（选配）	具备RFID读取与写入功能，可对现场射频卡进行读取及写入
同步方式	具备内同步、无线电源同步、光同步功能
内同步频率	内同步频率20～350Hz可调，精度0.01Hz
智能同步	支持智能工频同步功能，仪器能够在检测到局部放电信号的情况下，通过人工智能技术自动判断出电网的工频频率，保证检测图谱与电网频率同步
超声波传感器方式	采用航空插头接口，传感器采用无源接触式传感器
超声波检测	具备波形图谱、相位图谱、连续模式、飞行模式等图谱检测功能，同时具备智能诊断识别功能具备连续及单次可切换功能。波形模式下1~10个周期可调。具备开门时间、关门时间线性可调功能
耳机	超声波检测信号能够变换至人耳可听的频率范围，主机连接耳机可使检测人员实时听到信号的声音
UHF检测	具备PRPD&PRPS图谱、幅值模式、周期检测功能，同时具备数据存储及录屏功能，主机具备图谱查看及录屏回放功能
SD卡	具备内置SD卡，同时具备SD卡管理功能，可实现SD卡的智能格式化
仪器自检	仪器具备自检功能
国网上传规约（选配）	具备蓝牙通信模块，仪器可通过蓝牙模块与内外网移动终端进行规范化交互
语言支持	具备多国语言支持，支持中英文切换功能内置式可充电锂电池，电池电压低或长时间内无操作时自动关机
远程升级	主机具备远程智能升级功能

附件清单：

序号	名称	数量
1	手持式主机	1台
2	充电器	1个
3	USB数据线	1根
4	8G MicrosD 卡	1个
5	头戴式耳机	1只
6	内置超声波传感器	1只
7	内置地电波传感器	1只
8	高温硅脂	1盒

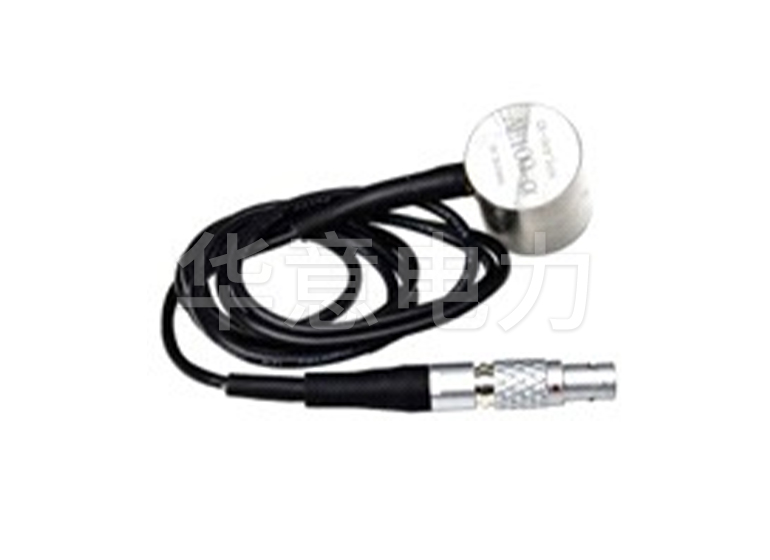

9	表贴式超声波传感器	1只

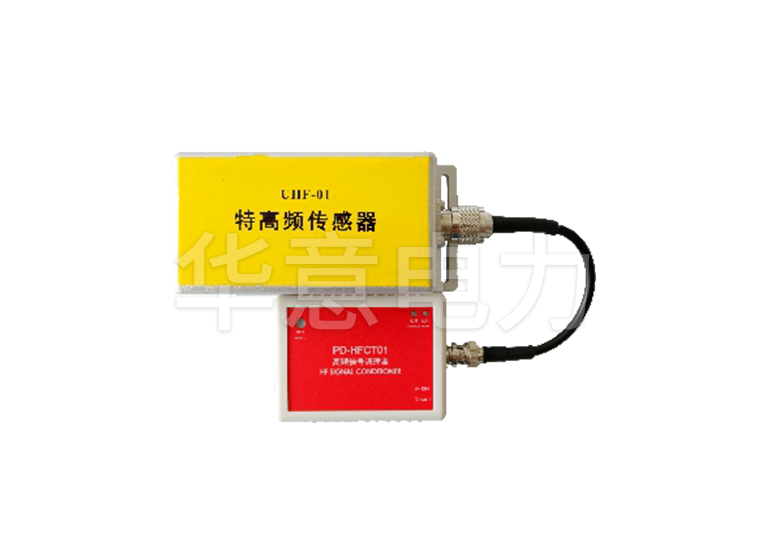

10	特高频传感器及采集器	1套

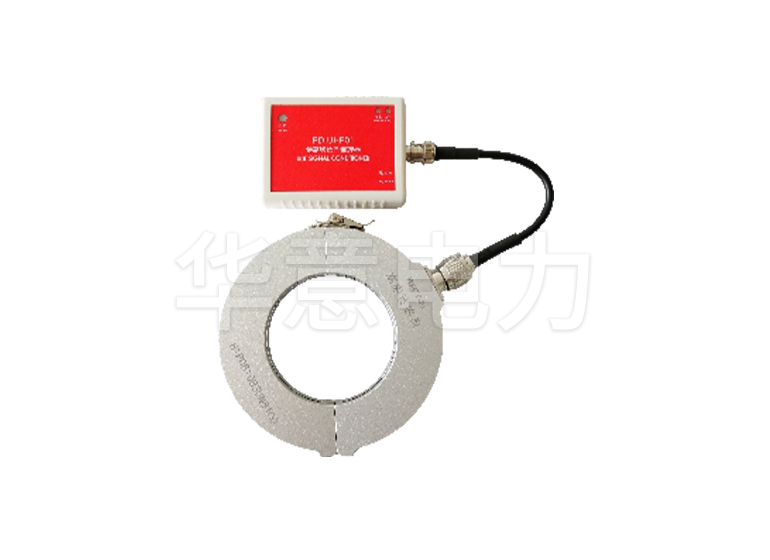

11	高频电流传感器及采集器	1套
12	电源同步发射器	1台

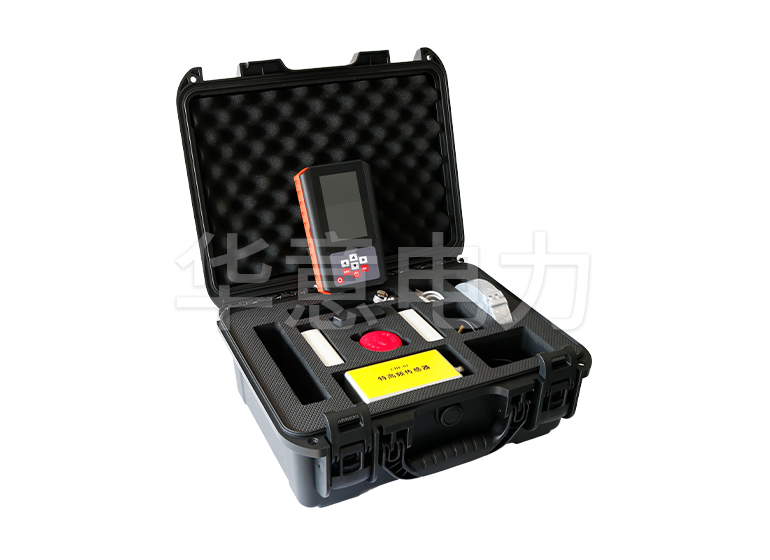

13	便携式机箱	1只
14	出厂检测报告	1份
15	合格证	1份
16	使用说明书	1份
