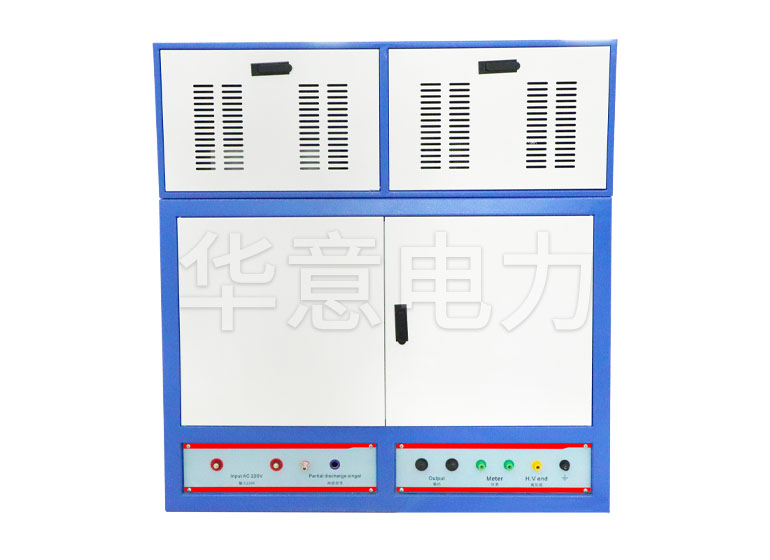

HYJFT-2100 局部放电测试系统

HYJFT-2100 局部放电测试系统

该试验装置适用于供配电系统,电力变压器制造厂、工矿企业、科研部门等,对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验,是高压试验中必不可少的重要设备。

参考标准:

  • 利用数字滤波技术,可以有效地消除现场干扰
  • 连接简单方便,系统采用多种连接方式
  • 量有效地抑制干扰脉冲信号,并同时测量两个试品或一个试品的多个测量点的局部放电信号
注:购买本产品的用户可享受免费技术指导、一年质保、终生维护
咨询热线:400-060-1718 在线咨价

该器仪是近年来新研制生产的又一新颖局部放电检测仪。广泛适用于 变压器、互感器、高压开关、氧化锌避雷器、电力电缆等各种高电压电工产品的局 部放电的测量,产品的型式试验,绝缘的运行监督等。本仪器检测灵敏度高,试样 电容覆盖范围大,适用试品范围广,输入单元(检测阻抗)配备齐全,频带组合多 (九种)。仪器经适当定标后能直读放电脉冲的放电量。指针式表头和数字式表头同 时显示,指针式表头能按需要方便地选择对数刻度或线性刻度指示。

产品别称:局部放电测试仪、局部放电电荷测试仪、局放仪、局放分析仪、局放耐压测试仪

HYJFT-2100 局部放电测试系统技术参数 Technical Parameter

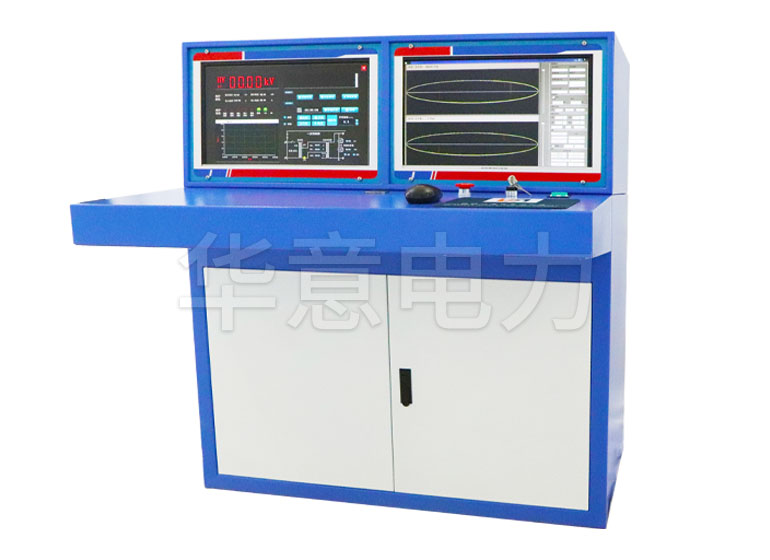

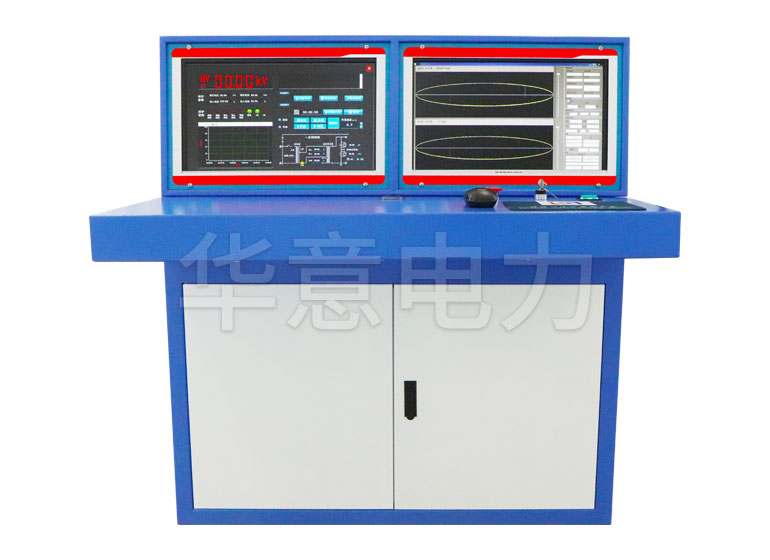

控制台:

电源输入

AC220V

容量

10kVA

额定低压电流

40A

仪表电压

100V

额定工作频率

50Hz

局放仪:

测量通道

2 个独立测量通道

采样精度

12Bit

采样速率

每通道最大 100MH

检测灵敏度

0.1pC

测量范围

0.1pC~10000nC

动态范围

大于 80dB

可测试品的电容量范围

6pF~250µF

测量频带

3dB 带宽 10kHz~1MHz

试验电源频率范围

50-400Hz

程控滤波器分段:

低端频率

 20kHz、40kHz、60kHz、80kHz、OFF(9kHz)

高端频率

 100kHz、200 kHz、300 kHz、400 kHz、 OFF(1MHz)

抗电压冲击能力

5000V,在各输入口和电源端(正、负、AC)

电源

AC220V±10%

频率

 45-65Hz

功率

<500

注:1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知。如有盗用或复印行为,将追究法律责任
  2.了解更多华意产品信息请进入产品中心。服务热线:400-060-1718

HYJFT-2100 局部放电测试系统特点优势 Selection Reference

1、便携式设计,坚固耐用,使用方便检测主机为便携式设计,壳体坚固可靠, 选用12英寸高性能工业一体机。

2、抗干扰能力较强,检测数据准确,利用数字滤波技术,可以有效地消除现场干扰,在强干扰环境下也能实现局部放电测量。

3、高灵敏度的传感器,能够灵敏反映设备内部的局部放电状态,可检测到微弱的放电信号,确保可以有效检测到高压设备内部的局部放电信号。 高频电流互感器采用开口式设计,可以随时检测各种接地线上的脉冲信号,无需断开接地线。

4、安装简单方便,高频电流互感器为圆形或矩形开口式设计,便于卡装在不同接地线上。

5、系统采用多通道数据采集,可同时对局部放电产生的电磁波、超声波等信号进行综合分析处理。

6、连接简单方便,系统采用多种连接方式,传感器与主机之间选用 BNC 接口方式,便于使用。

7、本装置采用外接电源供电方式,使用只需提供 AC220V±10%交流电源即可
