DMG2671F 数字兆欧表

DMG2671F 数字兆欧表

适用于测量各种绝缘材料的电阻值及变压器、电机、电缆及电器设备等的 绝缘电阻。数字绝缘电阻表由中大规模集成电路组成,内含高精度微电流测量系统、数字升压系统。只需要用一条高压线和一条信号线连接试品即可测量。

参考标准:DL/T845.1-2004

  • 具有 LCD 大屏幕灰白背光显示、数据存储、数据查阅
  • 自动计算吸收比和极化指数,并自动储存
  • 输出功率大、带载能力强,抗干扰能力强
注:购买本产品的用户可享受免费技术指导、一年质保、终生维护
咨询热线:400-060-1718 在线咨价

DMG2671F 数字兆欧表又名兆欧表、高压绝缘电阻测试仪等,专用于试验室或现场做绝缘测试。本仪表具有 LCD 大屏幕灰白背光显示、数据存储、数据查阅、自动关机等功能。同时还具自动计算吸收比和极化指数,并自动储存15秒、30秒、1分钟、10分钟数据。分辨率高,操作便捷,携带方便,准确、可靠、性能稳定,抗干扰 能力强。而且具有防震、防尘、防潮结构,是电信、电力、气象、机房、油田、机电安装和维修以及利用电力作为工业动力或能源的工业企业部门常用而必不可少的仪表。

它适用于测量各种绝缘材料的电阻值及变压器、电机、电缆及电器设备等的 绝缘电阻。数字绝缘电阻表由中大规模集成电路组成,内含高精度微电流测量系统、数字升压系统。只需要用一条高压线和一条信号线连接试品即可测量。测量自动进行,结果由大屏幕显示,并将结果进行存储。额定输出测试电压范围250~5000V,绝缘电阻测量范围0.01MΩ~5.00TΩ。直流电压测量范围0~1000V,交流电压测量范围0~750V。

产品别称:数字兆欧表、兆欧表、数字式兆欧表、数显兆欧表、绝缘表、绝缘电阻测试仪、高压绝缘电阻测试仪、绝缘电阻测量仪、绝缘特性测试仪、电动摇表、数字摇表、数显摇表、数字兆欧计、数字式兆欧计、高压数字绝缘电阻测试仪、数字高压绝缘电阻测试仪、数字高压兆欧表、数字式高压兆欧表、高压数字式兆欧表、数字绝缘表、数显绝缘表、电子式绝缘电阻测试仪、数字式绝缘电阻测试仪、数显式绝缘电阻测试仪、数显绝缘电阻测试仪、绝缘电阻仪、数字式电动兆欧表、数字式高压兆欧表、大功率高压兆欧表、电子兆欧表。

DMG2671F 数字兆欧表技术参数 Technical Parameter

绝缘电阻测量量程和精度:

输出电压测量范围精度

250V(15%)直流

0.01MΩ~2.50GΩ

±3%rdg±5dgt

2.50GΩ~250 GΩ

±15%rdg±5dgt

500V(10%)直流

0.01MΩ~5.00GΩ

±3%rdg±5dgt

5.00GΩ~500 GΩ

±15%rdg±5dg

1000V(10%)直流

0.01MΩ~10.00GΩ

±3%rdg±5dgt

10.00GΩ~1.00 TΩ

±15%rdg±5dgt

2500V(10%)直流

0.01MΩ~25.0GΩ

±3%rdg±5dgt

25.0GΩ~2.50 TΩ

±15%rdg±5dgt

5000V(10%)直流

0.01MΩ~50.0GΩ

±3%rdg±5dgt

50.0GΩ~5.00 TΩ

±15%rdg±5dgt

交直流电压量程和精度:

测量电压

测量范围

精度

交流电压

0.01V~750V

±2%rdg±3dgt

直流电压

0.01V~1000V

±2%rdg±3dgt

一般规格:

功    能

绝阻电阻;极化指数;吸收比;自动放电;交直流电压测试

电    源

DC 14.8V 2200mAh可充锂电池,电池充满约16.8V

背    光

可控白屏背光,适合昏暗场所使用

短路电流

≥5mA





接线方法

L接线端:“L"称为高压输出端,称为线路端,引至被测线端

G接线端:"G"称为屏蔽端,用于三电极法测量绝缘樯料或电缆的体积电阻,它接至电极保护环端

E接线端:"E"称为地端,接至被测物的地、零端。例如电机外壳金属、变压器铁芯、电缆屏蔽层

V接线端:交直流电压测量端


分辨率

绝缘电阻:0.01MΩ

交流电压:0.01V

直流电压:0.01V
测量时间

1分钟~30分钟(与测量方式有关

试验电压

设定范围:250V;500V;1000V;2500V; 5000V

换    挡

全自动换档

LCD

4位LCD显示,白屏背

LCD尺寸

128mm×75mm

LCD显示域

124mm×67mm

测量指示

测量中LED闪烁指示,进度棒图指

充电指示

充电时充电器上的指示灯亮红色,充满后亮绿色
尺    寸

仪表尺寸:长宽高258mm×215mm×83mm

标准测试线高压测试棒;绿色、黑色测试线各一根
电池电压

当电池电压不足时,电池电压低符号显示,提醒给电池充电

通讯接口

具有USB接口,存储数据可以上传电脑,保存打印

通 讯 线

USB通讯线1条,长1.5m

工作电流

待机:25mA Max(背光关闭);背光:25mA Max(单独背光耗电);测量时:450mA Max(背光关闭)

质    量

仪表:2.66kg(含电池)

总质量:6.88kg(含包装)

工 具 箱

军用工具箱设计,可承重200kg

工作温湿度

-10℃~40℃;80%rh以下

存放温湿度

-20℃~60℃;70%rh以下

耐    压

AC 3700V/rms(电路与外壳之间)

绝缘电阻

20MΩ以上(电路与外壳之间500V)

电磁特性

IEC61326(EMC)



适合安规

IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染等级2)

IEC61010-031;IEC61557-1(接地电阻)

IEC61557-5(土壤电阻率);JJG 366-2004(接地电阻表)

附件清单:

序号名称数量
1

仪表

1台
2

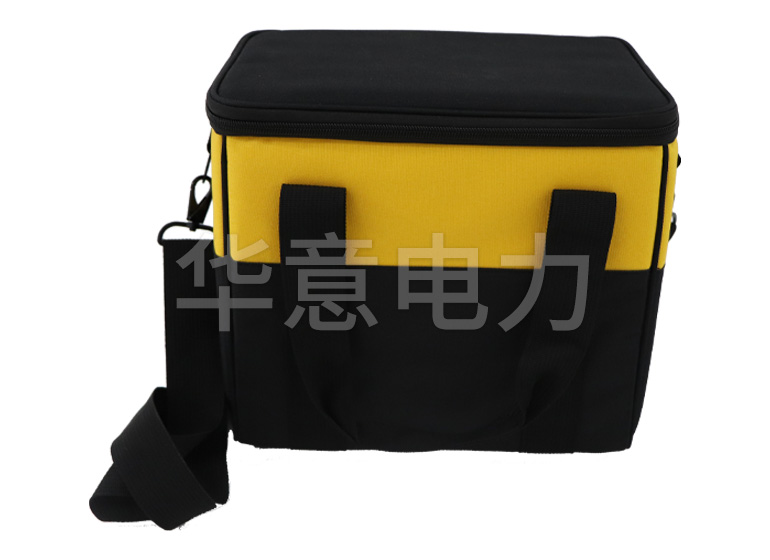

工具包

1个

3

高压测试棒(线长:3米)

1条

4

高压测试棒夹子

1个

5

高压测试棒钩子

1个

6

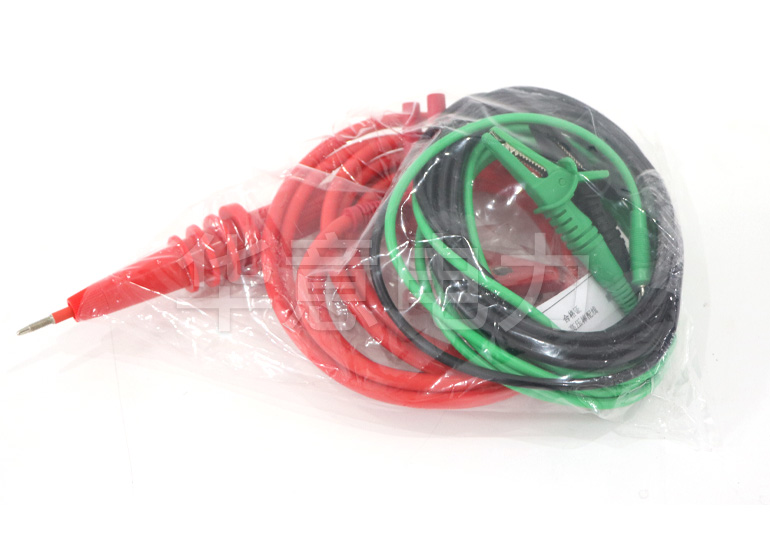

带夹子测试线(线长:3米)

黑色、绿色和红色各一条

7

16.8V电器

1

8

数据软件(电子版)

1份

9

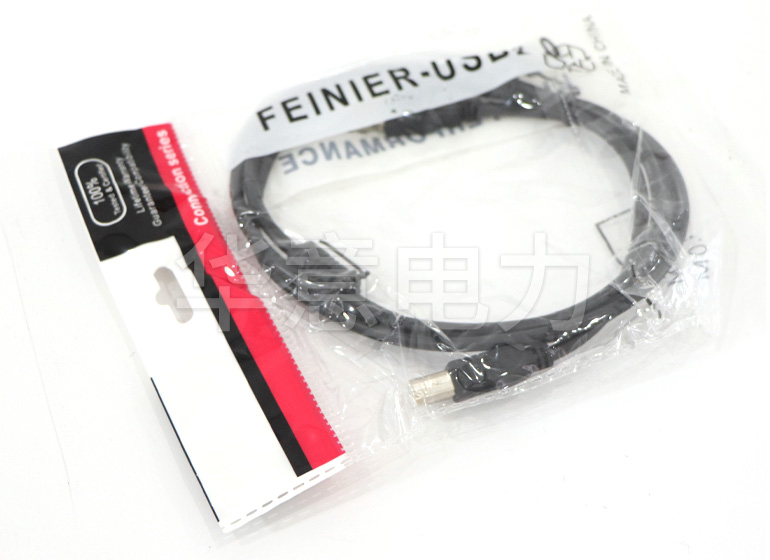

USB通讯线

1条
10说明书1本
11检查报告1份
12合格证1张

注:1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知。如有盗用或复印行为,将追究法律责任
  2.了解更多华意产品信息请进入产品中心。服务热线:400-060-1718

DMG2671F 数字兆欧表特点优势 Selection Reference

1、输出功率大、带载能力强,抗干扰能力强;

2、DMG2671F 数字兆欧表不需人力作功,由电池供电,量程可自动转换;

3、DMG2671F 数字兆欧表输出短路电流可直接测量,不需带载测量进行估算;

4、具有 LCD 大屏幕灰白背光显示、数据存储、数据查阅、自动关机等功能;

5、同时还具自动计算吸收比和极化指数,并自动储存15秒、30秒、1分钟、10分钟数据;

6、分辨率高,操作便捷,携带方便,准确、可靠、性能稳定,抗干扰 能力强;

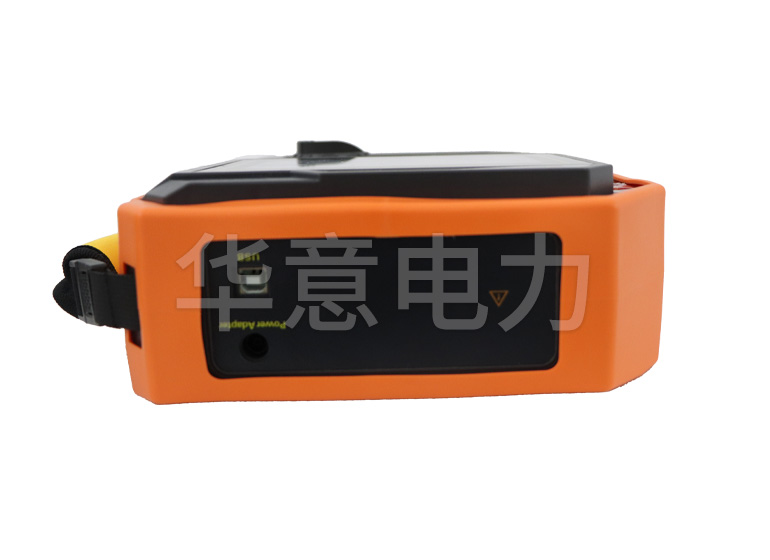

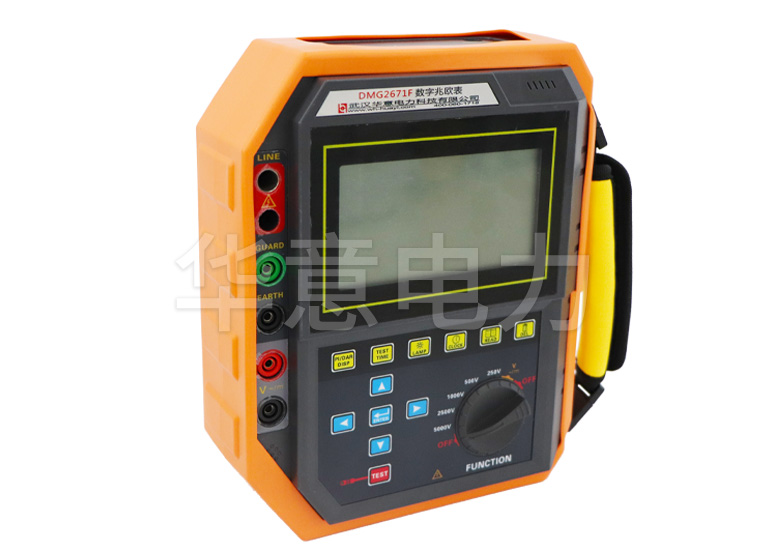

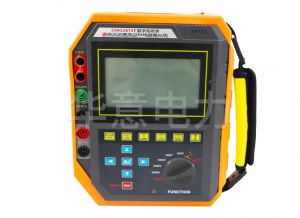

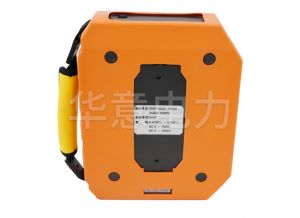

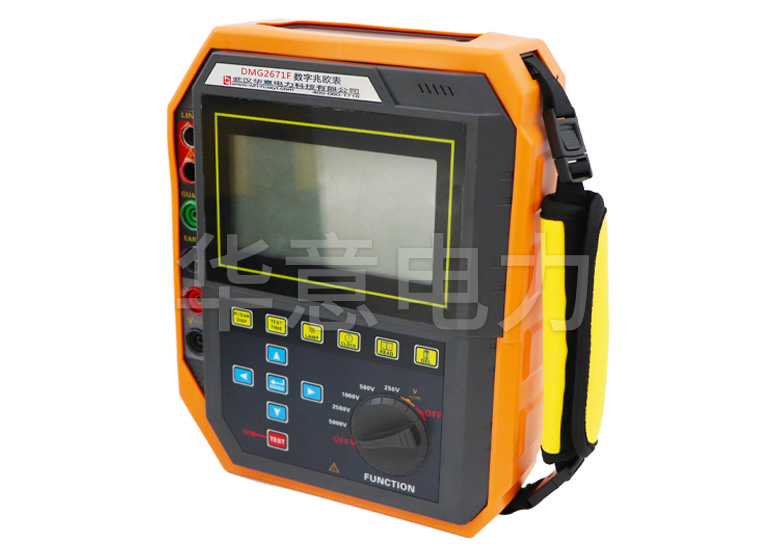

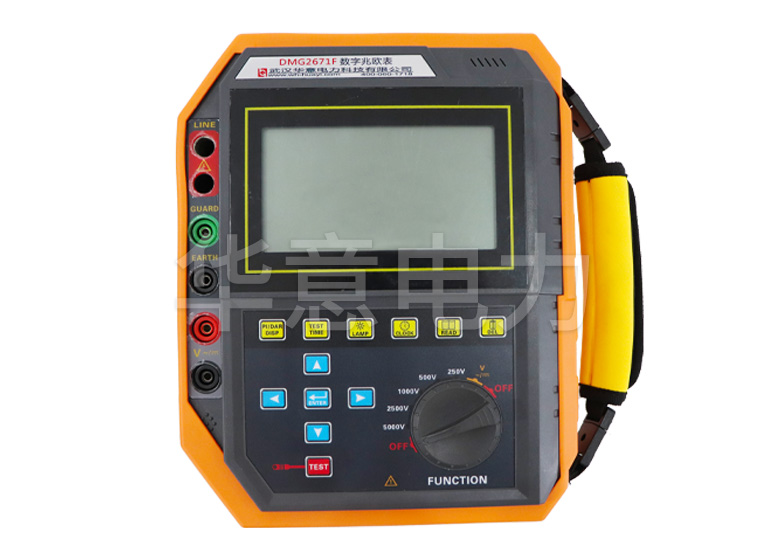

DMG2671F 数字兆欧表产品图集 Product Atlas
DMG2671F 数字兆欧表产品证书Product Certificate

说明:华意电力产品严格按照国电力家标准及行业规程生产制造,对每一台产品的技术参数、外观、性能进行严格进行出厂检测试验,并通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测,全面通过GB/T19001-2019质量管理体系认证。精准测量、品质保障,我们始终坚持以责任和匠心做好每一台产品。

  • 检定证书
    DMG2671F 数字兆欧表检定证书
  • 专利证书
    DMG2671F 数字兆欧表专利证书
  • 质量管理
    DMG2671F 数字兆欧表质量管理
  • 环境管理
    DMG2671F 数字兆欧表环境管理
