HGQY-H 电压互感器现场校验仪

HGQY-H 电压互感器现场校验仪

我公司电压互感器现场校验仪是以高端测试技术,大规模电子线路设计以及符合国家相关规程研制出来的。它解决了现场检定电压互感器工作强度大、操作繁琐问题,同时该产品性能可靠、功能强大;适用于电力试验中对电压互感器的误差(比差、角差)的测量。

参考标准:JJG314-2010,JJG1021-2007

  • 无需升压源、标准互感器、负荷箱,采用了电压互感器负荷曲线外推法原理
  • 具有极性、变比、接线检查功能
  • 一次接线完成全部测试,提高工作效率,避免操作失误对人身及仪器的损伤,确保安全
注:购买本产品的用户可享受免费技术指导、一年质保、终生维护
咨询热线:400-060-1718 在线咨价

我公司测试仪是以高端测试技术,大规模电子线路设计以及符合国家相关规程研制出来的。它解决了现场检定电压互感器工作强度大、操作繁琐问题,同时该产品性能可靠、功能强大。

对HYQC-H GIS 电磁式(PT)与电容式电压互感器(CVT)进行误差校验时,测试接线复杂,所需的设备种类繁多,而且设备都很笨重,现场搬运非常困难。电容式电压互感器现场校验仪(以下简称测试仪)具有在低电压情况下测量出高电压工作情况下的实际误差,单台设备即可满足现场电磁式与电容式电压互感器误差的测量。可以覆盖6kV/100V、6kV/ /100V/ 、10kV/100V、10kV/ /100V/ 、35kV/100V、35V/ /100V/ 、110kV/100V、110kV/ /100V/ 、220kV/100V以及220kV/ /100V / 变比的电力电磁式与电容式电压互感器的测量。仪器在设计时引入了一些新的思想,采用了异频电源技术、通用平台技术、电压仿真负荷、内部高准确度电压互感器和自升压电源等。使用户在使用该仪器时感到更加方便、快捷、高效。仪器采用WINCE系统,人性化彩色触摸屏操作,人机界面直观、方便。

产品别称:GIS 电磁式与电容式电压互感器现场测试仪、GIS 电磁式与电容式电压互感器现场校验仪、电容式电压互感器现场校验仪。

HGQY-H 电压互感器现场校验仪技术参数 Technical Parameter

1.低校高电压互感器误差测量部分

整机准确度被测电流互感器误差限值的1/3
测试范围6kV/100V、10kV/100v 、20kV/100V、 35kV/100V 、6kV/√3 /100V/√3、10kV/√3/100v/√3 、20kV/√3/100V/√3、35kV/√3/100V/√3 、 66kV/√3/100V/√3、110kV/√3/100v/√3 、220kV/√3/100V/√3
被测电流互感器工作范围80%~120%
二次负荷0.0VA~300VA 、COSφ=0.1~1.0
被测电压互感器工作范围1.0、0.5、0.2、0.1
电阻、导纳测量误差≤5.0%
测量范围:R:0.00Ω~20.0Ω;0.000mS~100.0mS

2. 电压互感器校验仪部分

基本误差同相分量:△X=±(X×2%+Y×2%±2个字);△Y=±(X×2%+Y×2%±5个字) ;"X"、"Y"——仪器的显示值 ;"5个字"——仪器的量化误差
百分表:1级
测量范围:f:0.0000%~200.0%; δ:0.000mS~999.9mS
额定工作电压100/3V、100/√3V、100V
被测电压互感器工作范围20%~120%

3.基本参数

仪器消耗功率20VA
仪器准确度等级0.05S级
最大外形尺寸L×W×H46×35×13.5(cm)
重量11kg

附件清单

序号名称数量
1主机1台
2电源线1根
3测试线包1个

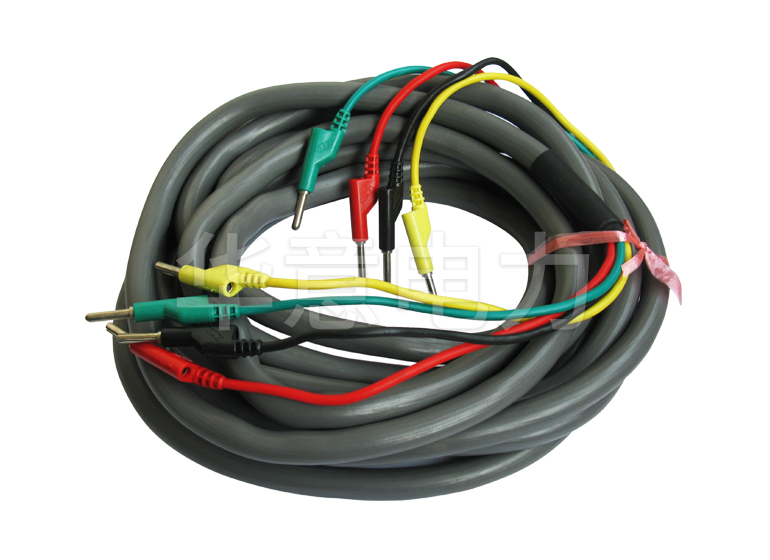

4测试线1套

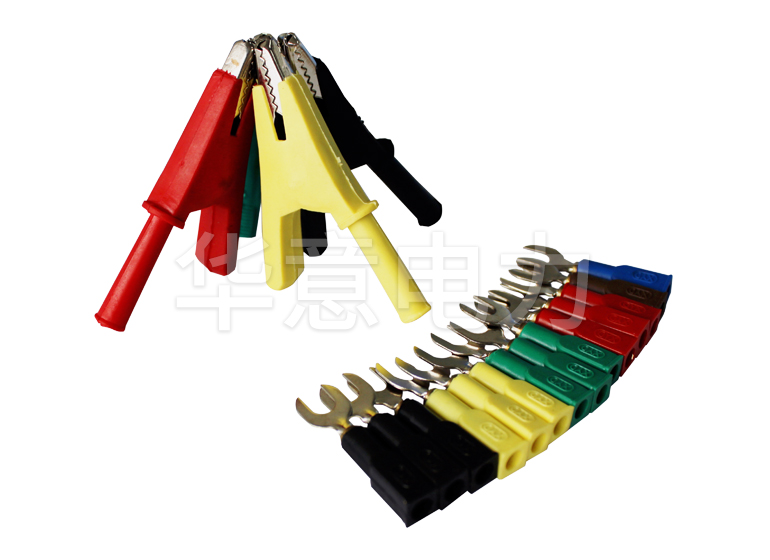

5测试夹子1包
6串口线1根
7打印纸1卷
8说明书1本
9检查报告1份
10合格证1张

注:1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知。如有盗用或复印行为,将追究法律责任
  2.了解更多华意产品信息请进入产品中心。服务热线:400-060-1718

HGQY-H 电压互感器现场校验仪特点优势 Selection Reference

1、本产品同时具有低校高法测量电压互感器误差和电位差法测量电压互感器误差功能于一身,方便现场开展计量装置现场检定工作

2、现场检定电压互感器无需标准电压互感器、升压器、负载箱和调压控制箱,使用极为简单的测试接线和操作实现电磁式电压互感器的检定,极大的降低了工作强度和提高了工作效率,方便现场开展互感器现场检定工作;

3、本产品内部具有与被测电压互感器同变比的标准电压互感器,其准确度为0.02级,准确的测量出被测电压互感器的变比和空载误差。然后结合阻抗与导纳的测试结果计算出互感器的误差;

4、测量范围宽,可以至6kV/100V~220kV/√3V /100/√3V;

5、具有电压互感器变比、直流内阻以及电压负载箱测试功能;

6、具有双绕组电压互感器测试功能,具有两个负载箱;

7、采用640×480高分辨率大屏幕液晶显示,具有人性化的界面及操作设计,使用触摸屏辅助操作,使操作变的更加方便、快捷;

8、采用精准的软件算法,测量数据的准确性进一步提高;

9、具有智能判断外接线状况,提示接线错误、变比、极性错误等;

10、自动对测试数据进行化整,并判断是否超差,超差数据使用反黑显示,对互感器的数据特性直观明了;

11、直接出具现场检定结论,合格或不合格;

12、大规模存贮器可存储现场测试数据多达1000条;

13、带有打印机,可以现场打印测试数据;

14、采用工程塑料模具机箱防震、防压,保障现场高压试验时的操作人员安全和设备安全;

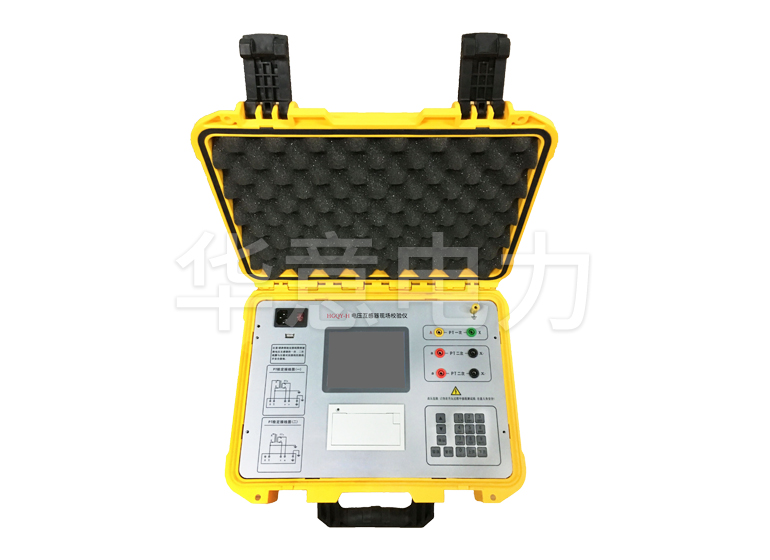

HGQY-H 电压互感器现场校验仪产品图集 Product Atlas
