| 功 能 | 接地电阻、土壤电阻率、直流电阻、导通电阻、等电位连接电阻、接地电压、交流电流、漏电流测量 |
| 电 源 | DC 7.4V 1.8Ah可充锂电池 |
| 背 光 | 可控背光，适合昏暗场所使用 |
测量方式 | 精密四线、三线法测量、简易二线、选择法、双钳法测量接地电阻 |
测量方法
| 二三四线法测量：变极法，短路测量电流20mA Max |
| 选择法测量：变极法，短路测量电流20mA Max |
| 双钳法：非接触互感测量法，测试电流1mA Max |
| 土壤电阻率：四极法(温纳法) |
| 直流电阻：变极法 |
| 交流电流：平均值整流(钳形) |
| 对地电压：平均值整流(P(S)-ES接口间) |
量 程 | 二三四线法测量接地电阻(Re)、直流电阻：0.000Ω～30000Ω |
| 选择法测量接地电阻(Re)：0.00Ω～3000Ω |
| 双钳法测量接地电阻(Re)：0.01Ω～200Ω |
| 土壤电阻率(ρ)：0.00Ωm～9000kΩm |
| 接地电压（50Hz/60Hz）： AC 0.0～100.0V |
| 交流电流（50Hz/60Hz）： AC 0.00mA～600.0A |
分辨率 | 二三四线法测量接地电阻(Re)、直流电阻：0.001Ω（0.000Ω～29.999Ω）、0.01Ω（30.00Ω～299.99Ω）、0.1Ω（300.0Ω～2999.9Ω）、1Ω（3000Ω～30000Ω） |
选择法测量接地电阻(Re)：0.01Ω（0.00Ω～29.99Ω）、0.1Ω（30.0Ω～299.9Ω）、1Ω（300Ω～3000Ω） |
双钳法测量接地电阻(Re)：0.01Ω（0.01Ω～0.99Ω）、0.1Ω（1.0Ω～29.9Ω）、1Ω（30Ω～200Ω） |
土壤电阻率(ρ)：0.01Ωm（0.00Ωm～99.99Ωm）、0.1Ωm（100.0Ωm～999.9Ωm）、1Ωm（1000Ωm～9999Ωm）、10Ωm（10.00kΩm ～99.99kΩm）、100Ωm（100.0kΩm～999.9kΩm）、1kΩm（1000kΩm～9000kΩm） |
| 接地电压（50Hz/60Hz）：0.1V |
| 交流电流（50Hz/60Hz）：0.01mA |
精度
| 二三四线法测量接地电阻(Re)、直流电阻(R—)：±2%rdg±0.05Ω （0.000Ω～29.999Ω）、±2%rdg±3dgt （30.00Ω～299.99Ω）、±2%rdg±3dgt （300.0Ω～2999.9Ω）、±4%rdg±3dgt （3.000kΩ～30.00kΩ） 注：1、rC max或rP max时的附加误差≤±5%rdg±5dgt。(rC max:4kΩ+100R＜50kΩ, rP max:4kΩ+100R＜50kΩ) 2、5V干扰电压时的附加误差≤±5%rdg±5dgt。 |
选择法测量接地电阻(Re)：±2%rdg±5dgt（0.00Ω～29.99Ω）、±2%rdg±3dgt（30.0Ω～299.9Ω）、±2%rdg±3dgt （300Ω～3000Ω） |
双钳法测量接地电阻(Re)：±10%rdg±5dgt（0.01Ω～100Ω）、±20%rdg±5dgt（101Ω～200Ω） |
土壤电阻率(ρ)：根据R的测量精度而定（ρ=2πaR a:1 m～100m；π=3.14） |
| 接地电压（50Hz/60Hz）： ±2%rdg±3dgt |
| 交流电流（50Hz/60Hz）： ±2%rdg±3dgt |
| 测试电压波形 | 正弦波 |
| 测试频率 | 128Hz/111Hz/105Hz/94Hz(自动选频) |
| 短路测试电流 | AC 20mA max |
| 开路测试电压 | AC 40V max |
| 电极间距范围 | 1m～100m |

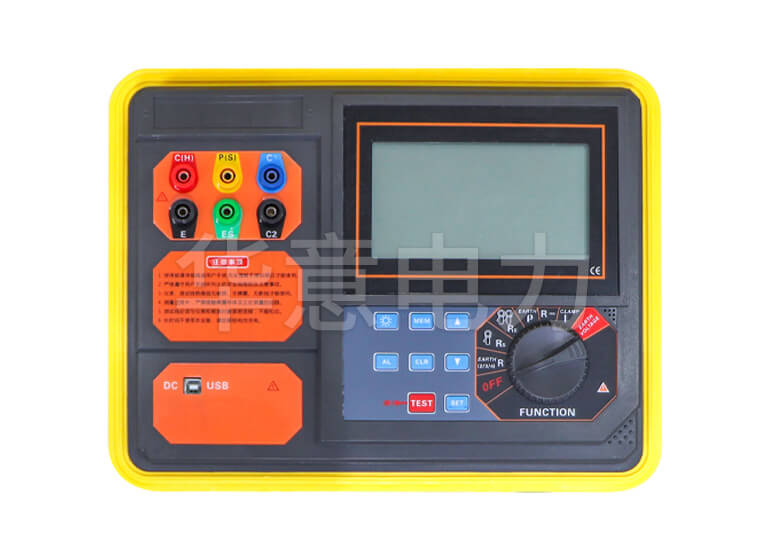

| 显示模式 | 6位超大LCD显示，带背光 |
| 测量指示 | 测量中LED闪烁指示，LCD倒计数显示 |
| LCD尺寸 | 128mm×75mm |
| LCD显示域 | 124mm×67mm |
设备尺寸 | 仪表长宽高：约320mm×275mm×145mm |
| 电流钳长宽高：约220mm×100mm×27mm |
| 包装尺寸 | 外包装长宽高：约400mm×245mm×335mm |

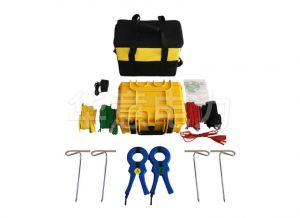

| 测 试 线 | 红色15m，黑色15m，黄色10m，绿色10m各1条 |
| 简易测试线 | 2条：红色1.6m，黑色1.6m各1条 |
| 辅助接地棒 | 4根：φ10mm×150mm |
| 电 流 钳 | 2把： CT1钳红黑插头，CT2钳蓝黑插头各1把 |
| 电流钳口径 | φ52mm |
| 电流钳匝比 | 1000：1 |
| 电流钳引线 | 长2m |
测量时间 | 交流电流：约2次/秒 |
| 对地电压：约2次/秒 |
| 接地电阻：约7秒/次 |
| 测量次数 | 5000次以上(短路测试，测1次，停30秒再测) |
| 线路电压 | AC 100V以下测量 |
通讯接口 | 具有USB接口，存储数据可以通过软件上传电脑 |
| 通 讯 线 | USB通讯线1条，长1.5m |
数据保持 | 保持数据时“HOLD”符号指示 |
数据存储 | 2000组，“MEM”存储指示，显示“FULL”符号表示存储已满 |
数据查阅 | 查阅数据时“READ”符号指示 |
溢出显示 | 超量程溢出时“OL”符号指示 |
| 电流钳低电流指示 | 选择法或者双钳法测量时，当CT2钳接收的电流信号低于0.5mA时，显示“ ”符号，此时应检查CT2电流钳的钳入方向 |
干扰测试 | 自动识别干扰信号，干扰电压高于5V“NOISE”符号指示 |
| 辅助接地测试 | 具有辅助接地电阻值测试功能，0.00kΩ～30.00kΩ(100R+rC<50kΩ，100R+rP<50kΩ) |
报警功能 | 测量值超过报警设定值时，“嘟--嘟--嘟--”报警提示 |
电池电压 | 当电池电压不足时，电池电压低符号显示，提醒需要给电池充电。 |
自动关机 | 开机15分钟后自动关机 |
功 耗
| 背光：25mA Max(单独背光耗电) |
| 待机：25mA Max(开机后背光关闭) |
| 测量：150mA Max(背光关闭) |
质 量 | 主机：2.66kg(含电池) |
| 总质量：7.87kg(含测试线、接地针、包装) |

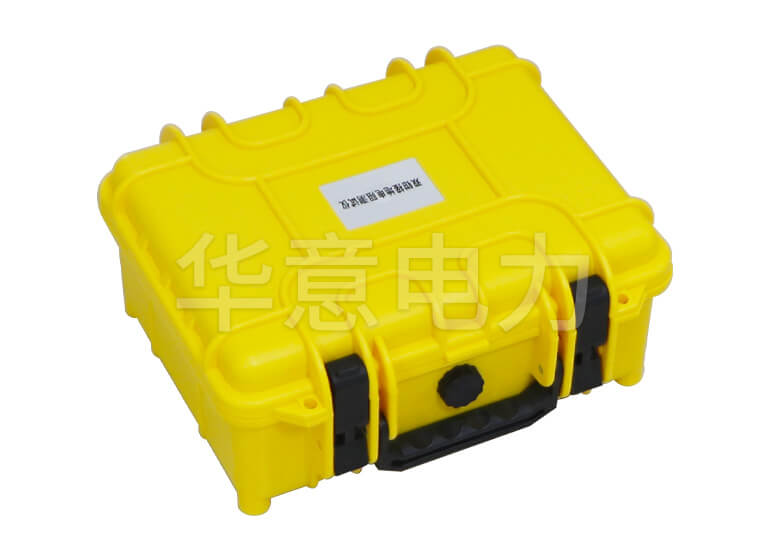

| 工 具 箱 | 军用工具箱设计，可承重200kg |
| 工作温湿度 | -10℃～40℃；80%rh以下 |
| 存放温湿度 | -20℃～60℃；70%rh以下 |
| 过载保护 | 测量接地电阻： C(H)-E、P(S)-ES各端口间AC 280V/3秒 |
绝缘电阻 | 20MΩ以上(电路与外壳之间500V) |
| 耐压 | AC 3700V/rms(电路与外壳之间) |
电磁特性 | IEC61326(EMC) |
适合安规 | IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染等级2) |
| IEC61010-031；IEC61557-1(接地电阻) |
| IEC61557-5(土壤电阻率)；JJG 366-2004(接地电阻表) |
| JJG 1054-2009(钳形接地电阻仪) |
