YDTW-100kVA/500kV 工频试验变压器成套试验装置

100kVA/500kV工频试验变压器成套试验装置主要用于互感器、电力变压器、高压断路器、耦合电容器、电容套管、开关等试品进行工频耐压、局部放电及其他科学试验研究。

参考标准：DL/T 1476-2023

说明书检测报告

环氧桶结构
稳定性高
精度高

注：购买本产品的用户可享受免费技术指导、一年质保、终生维护

咨询热线：400-060-1718 在线咨价

在线询价

产品简介
技术参数
特点优势
产品图集
产品推荐

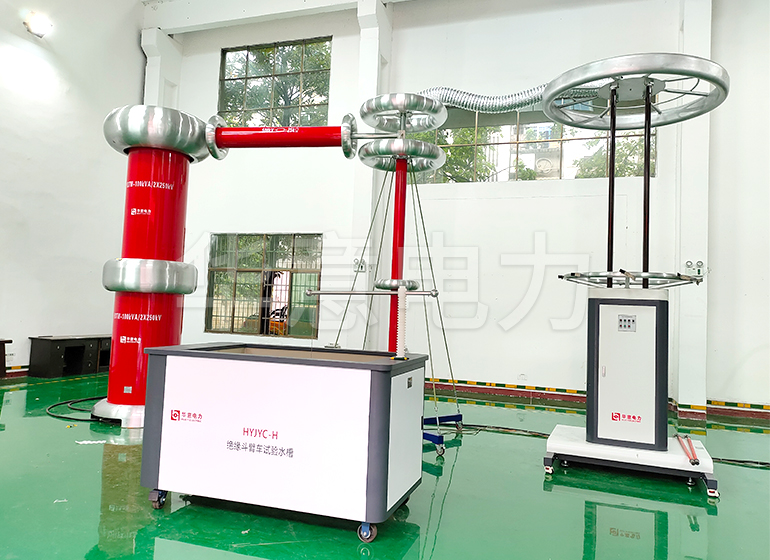

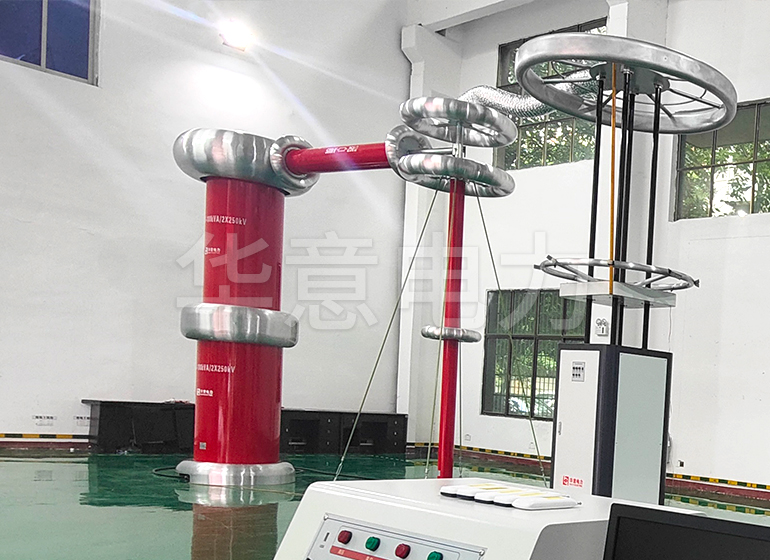

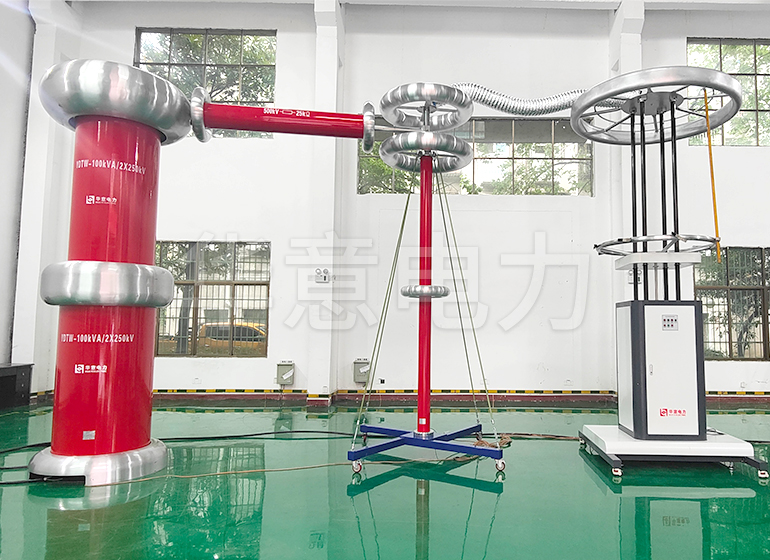

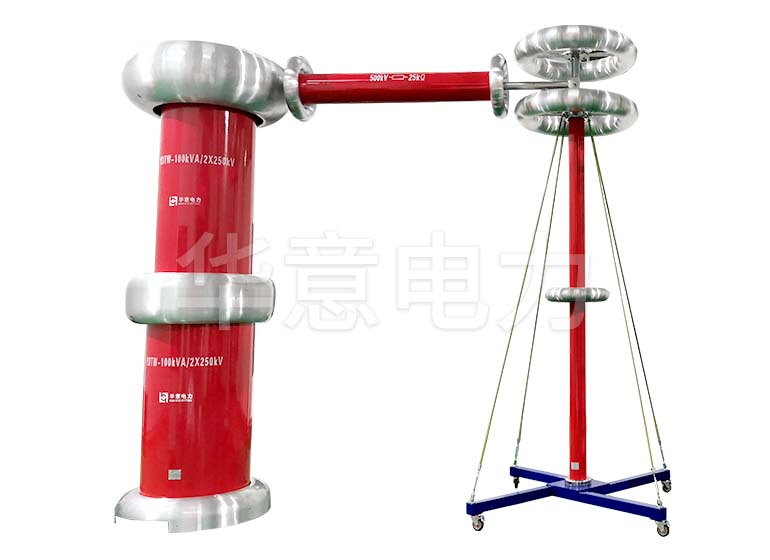

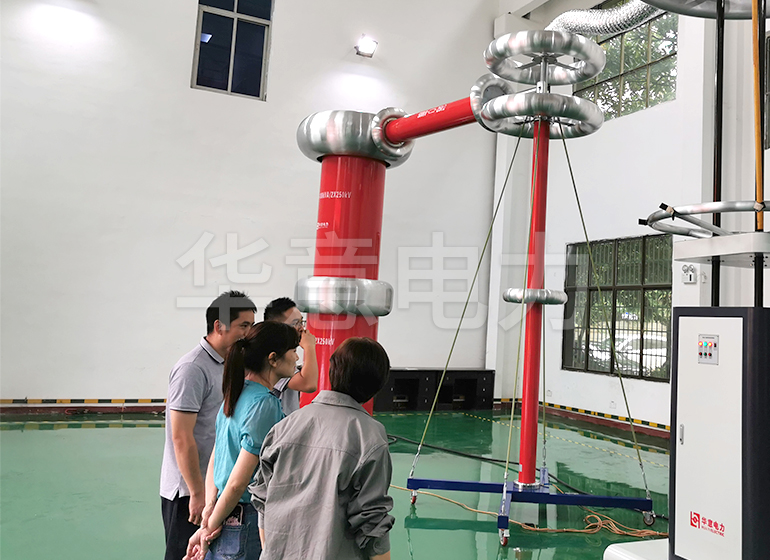

YDTW-100kVA/500kV 工频试验变压器成套试验装置主要用于互感器、电力变压器、高压断路器、耦合电容器、电容套管、开关等试品进行工频耐压、局部放电及其他科学试验研究。100kVA/500kV工频试验变压器成套试验装置设备的试验对象为主要为容性试品，同时也考虑了阻性和感性试品。该设备方案是利用工频串级试验变压器产生工频高电压，设备由二台组成，组成500kV/0.3A 高电压试验装置。

产品别称：试验变压器，工频试验变压器成套试验仪器，工频试验变压器成套试验设备。

YDTW-100kVA/500kV 工频试验变压器成套试验装置技术参数 Technical Parameter

使用条件:

海拔高度	≤1000m
环境温度	－15℃～＋40℃
最大日温差	≤25℃
空气相对湿度	≤90％（20℃）
耐地震能力	≤8级
地面水平加速度3.0m/s2	地面垂直加速度1.5m/s2
电源电压的波形为实际正弦波,波形畸变率<3%
设有一可靠接地点接地电阻	＜0.5Ω

遵循技术标准

试验变压器	JB/T9641
电抗器	GB10229
电力变压器	GB1094.1～GB1094.5
高压输变电设备的绝缘与配合	GB/T.311.1
高电压试验技术第一部分　　一般试验要求	GB/T16927.1
高电压试验技术第二部分　　测量系统	GB/T16927.2
变压器和电抗器的声级测量	GB7328
局部放电测量	GB/7354
电力变压器试验导则	GB/T509
变压器油	GB2536
耦合电容器及电容分压器订货技术条件	JB/T563
耦合电容器及电容分压器	JB/T8169
外壳防护等级	GB4208
包装储运图示标志	GB/T191
高压试验装置通用技术条件第2部分：工频高压试验装置	DL/T 848.2
高压试验装置通用技术条件第3部分：无局放试验变压器	DL/T 848.3
变压器、高压电器和套管的接线端子	GB5273
电站电气部分集中控制装置通用技术条件	GB/T11920
高电压试验技术	IEC60-1
高电压测试设备通用技术条件第1部分：高电压分压器测量系统	DL/T 846.1

总体技术要求：

额定输出容量	100kVA
额定输出电压	500kV
额定输出电流	0.25A
额定输入电压	0.38kV
短路阻抗	<18%
运行时间	100%额定电压下、100%额定电流下运行60分钟； 2/3额定电压下和2/3额定电流时，允许连续运行允许连续运行。成套装置波形畸变率：调压器输入电压波形畸变率<3%时，成套设备本身的波形畸变率≤3%

各部件参数：

柱式调压器	相数	单相
	频率	50Hz
	额定容量	100kVA
	额定输入电压	0.38kV
	额定输入电流	250A
	额定输出电压	0～0.650kV
	额定输出电流	154A
	波形畸变率	≤3%
	起始电压	≤2％
	短路阻抗	≤8％
	冷却方式	ONAN
	调压方式	电动调压
	运行时间	同变压器

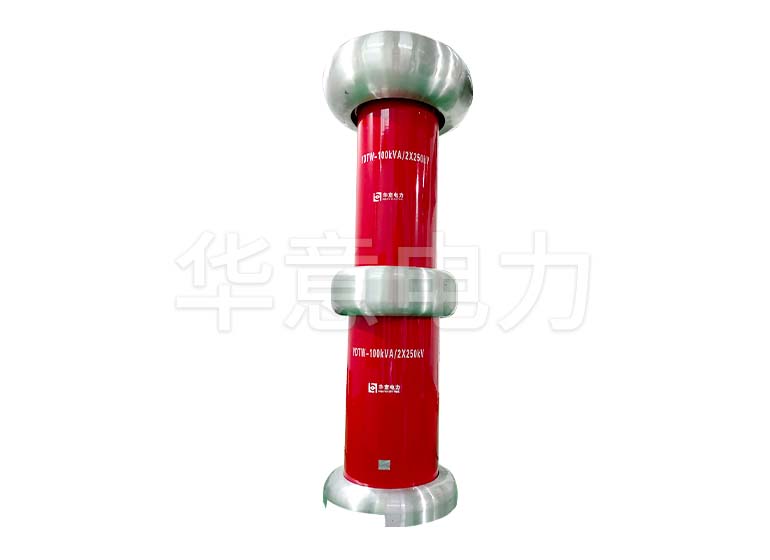

工频试验变压器	结构型式	绝缘外壳油浸自然冷，二级叠装串联
	相数	单相
	频率	50Hz
	额定输入电压	0.60kV
	额定输入电流	167A
	额定输出电压	500kV
	额定输出电流	0.2A
	额定输出容量	100kVA
	测量绕组电压比	2000：1
	波形畸变率	≤5%
	串级空载电流	≤10% （不包括电容电流）
	介质损耗因数	tanδ≤0.3%
	绝缘水平	100%额定自感应耐压15分钟
	两级串接阻抗电压	≤18%
	两台串级后电压分布不均匀度	＜±5%
	绕组均不造成热损坏和绕组变形
	过压能力	在110％UH时间10min下过电压，不造成试验变压器任何绝缘损坏，此时波形畸变率≤5%
	运行时间	100%额定电压下、100%额定电流下运行30分钟； 2/3额定电压下和2/3额定电流时，允许连续运行。变压器绕组温升≤65K，油面温升≤55K
	串接变压器均压罩与保护电阻接口可以180°旋转
下级变压器	结构型式	绝缘外壳油浸自然冷却
	相数	单相
	频率	50Hz
	额定电压	低压绕组0.60kV
	高压绕组	250kV
	累接绕组	0.600kV
	额定容量	低压绕组100kVA
	高压绕组	50kVA
	累接绕组	50kVA
	额定电流	低压绕组166A
	高压绕组	0.2A
	累接绕组	85A
	短路阻抗	≤10％
	绝缘水平	100%倍额定自感应耐压10分钟
	测量绕组电压比	1000：1
	波形畸变率	≤3%
	介质损耗因数	tanδ≤0.3%
	过流能力	在110％In额定电流持续时间5min工况情况下，过电流对试验变压器绕组均不造成热损坏和绕组变形
	过压能力	在100％UH时间10min下过电压，不造成试验变压器任何绝缘损坏，此时波形畸变率≤5%
	运行时间	100%额定电压下、100%额定电流下运行30分钟； 2/3额定电压下和2/3额定电流时，允许连续运行允许连续运行。变压器绕组温升≤65K，油面温升≤55K
上级变压器	结构型式	绝缘外壳油浸自然冷却
	相数	单相
	频率	50Hz
	额定电压	低压绕组0.60kV
	高压绕组	250kV
	额定容量	低压绕组50kVA
	高压绕组	50kVA
	额定电流	低压绕组84A
	高压绕组	0.3
	短路阻抗	≤8％
	绝缘水平	100%额定自感应耐压10分钟
	测量绕组电压比	1000：1
	波形畸变率	≤3%
	介质损耗因数	tanδ≤0.3%
	过流能力	在110％In额定电流持续时间1min工况情况下，过电流对试验变压器绕组均不造成热损坏和绕组变形
	过压能力	在110％UH时间10min下过电压，不造成试验变压器任何绝缘损坏，此时波形畸变率≤5%
	运行时间	在100%UH、IH下从环境温度开始允许运行60分钟, 在80%UH、IH下从环境温度开始允许连续运行，变压器绕组温升≤65K，油面温升≤55K
2级串级试验变压器	额定电流	0. 25A
	标称阻值	20kΩ
	运行时间	同变压器
	温升	H级(135℃)
	结构型式	电阻采用漆包电阻丝缠绕在环氧树脂板上，采用蜂窝式结构，使电热丝发出的热量和空气充分交换，降低电阻使用时的温度，保证电阻母体材料在受热时强度不降低。两端用连接管与变压器和分压器相连
电容分压器	额定电压	500kV
	标称电容量	150pF(2台300PF/300KV电容器串联)
	介质损耗	≤0.35％
	绝缘水平	120%额定电压下1min无异常
	标称分压比	1000:1
	测量不确定度	包含低压臂、测量电缆、数字峰值电压表 ≤±1.5％
	结构型式	绝缘外壳油纸电容结构：由顶罩、均压环、电容器本体、移动底座、低压臂等组成
	运行时间	同变压器
