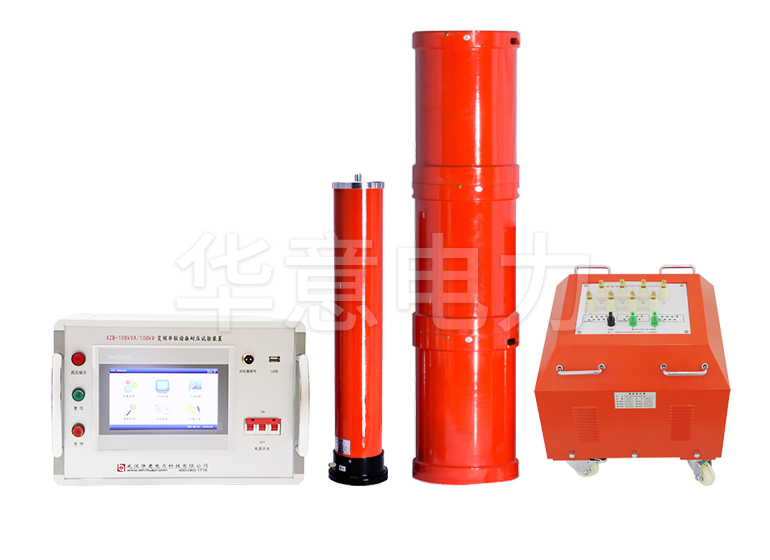

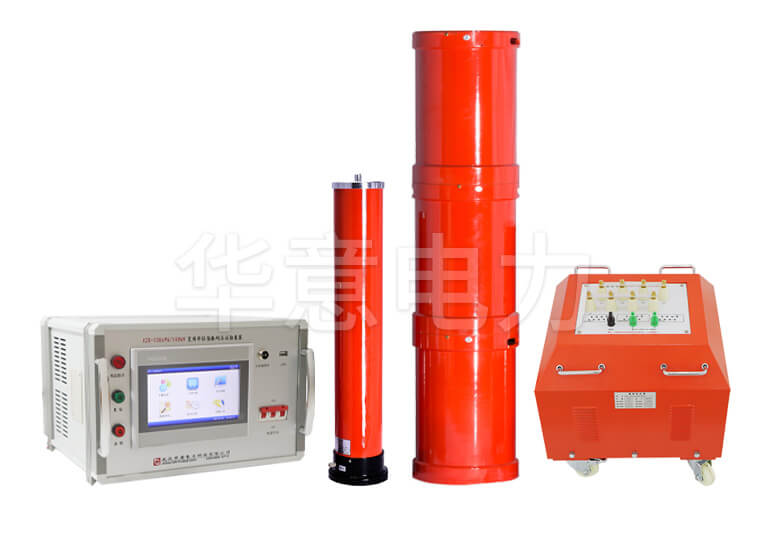

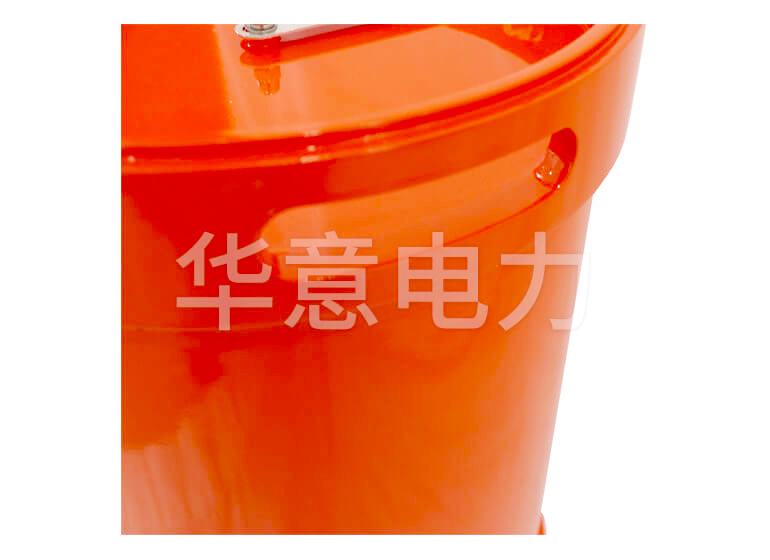

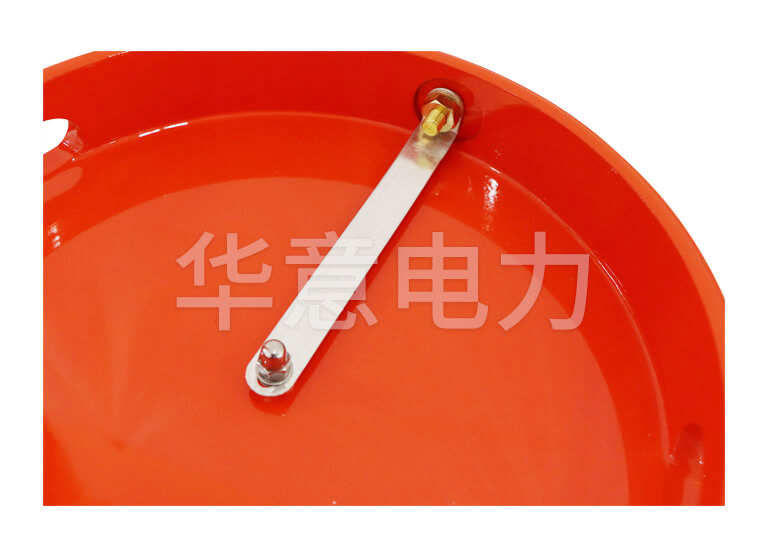

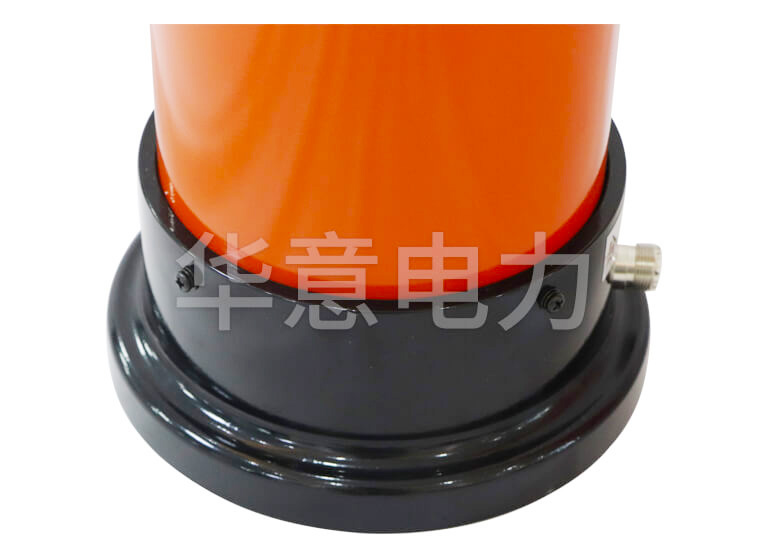

XZB 系列变频串联谐振耐压装置

XZB 系列变频串联谐振耐压装置

变频串联谐振试验装置是运用串联谐振原理,利用励磁变压器激发串联谐振回路,调节变频控制器的输出频率,使回路电感L和试品C串联谐振,谐振电压即为加到试品上电压。

参考标准:GB50150,DL/T849.6-2004

  • 额定负载温升小,干式环氧浇注,高强度机械性及绝缘性
  • 实现多种工作模式
  • 满足不同试品要求,实现一机多用
注:购买本产品的用户可享受免费技术指导、一年质保、终生维护
咨询热线:400-060-1718 在线咨价

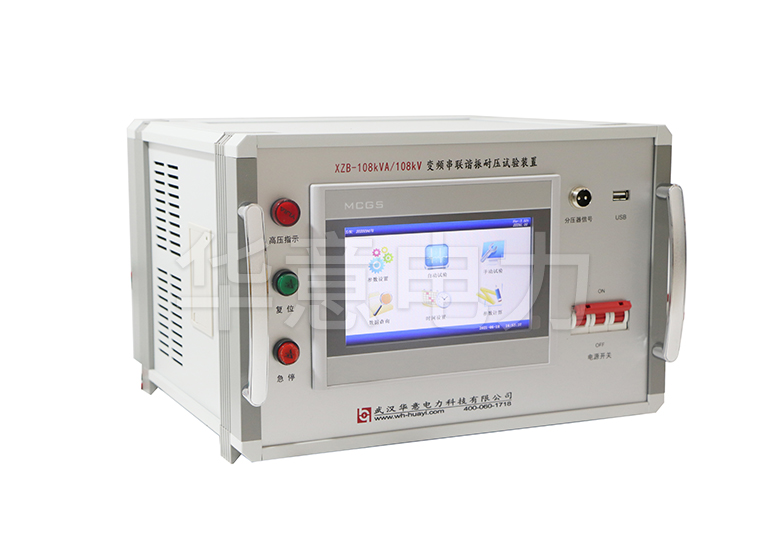

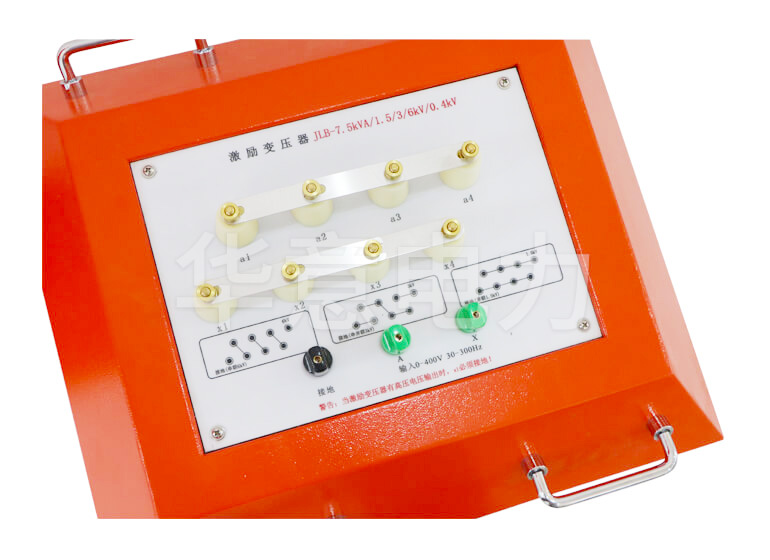

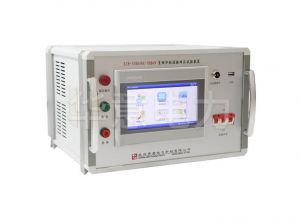

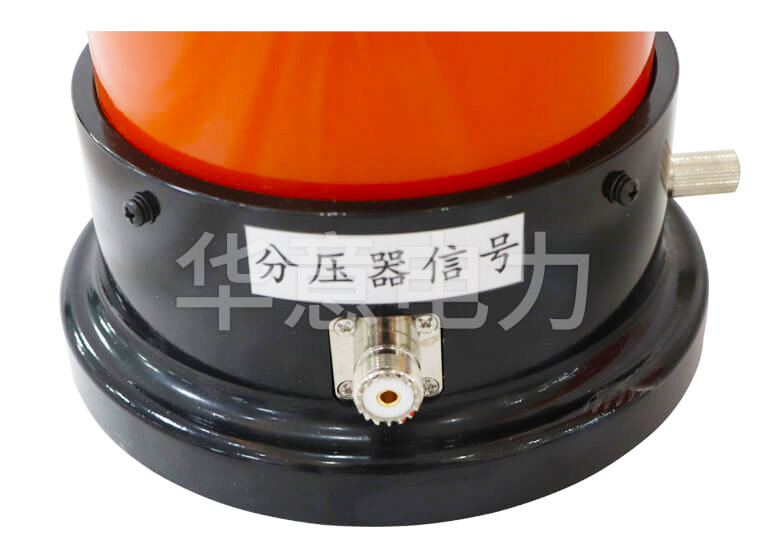

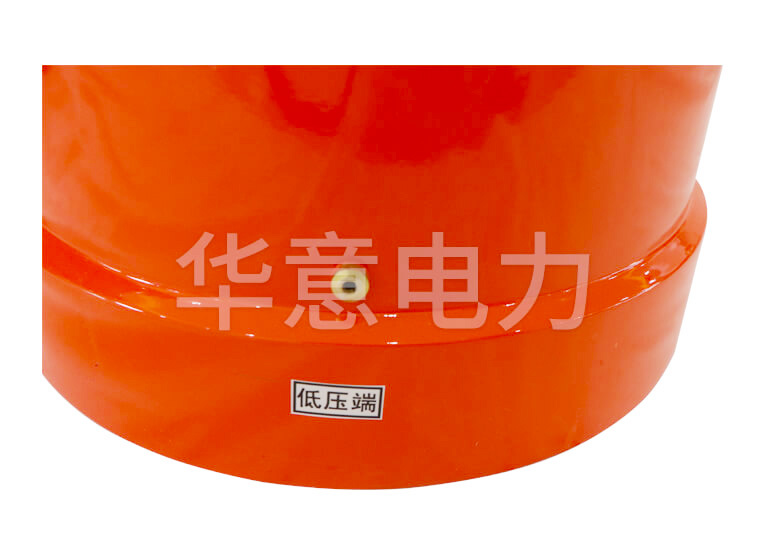

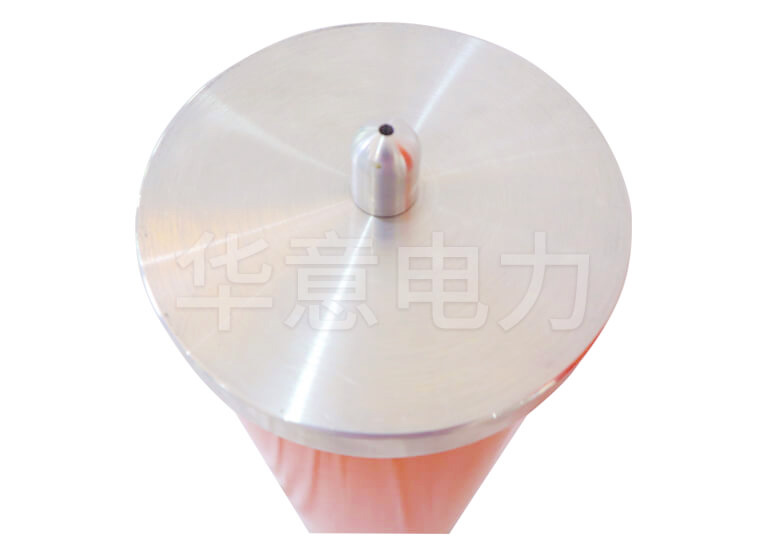

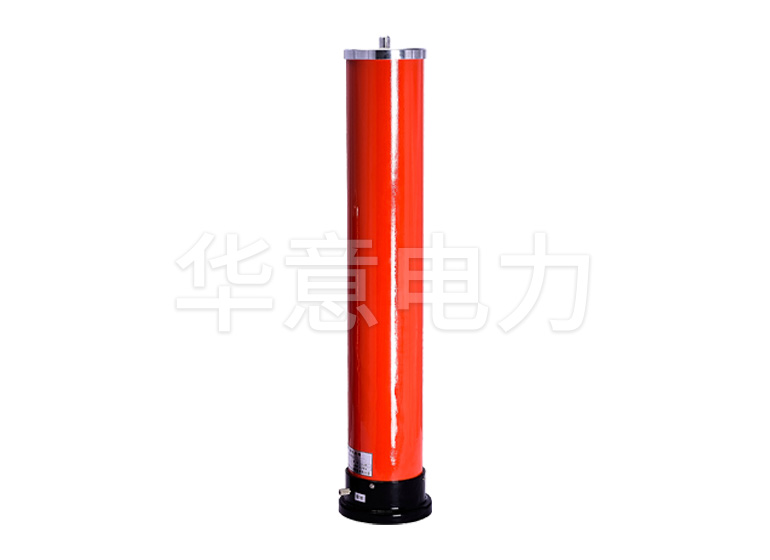

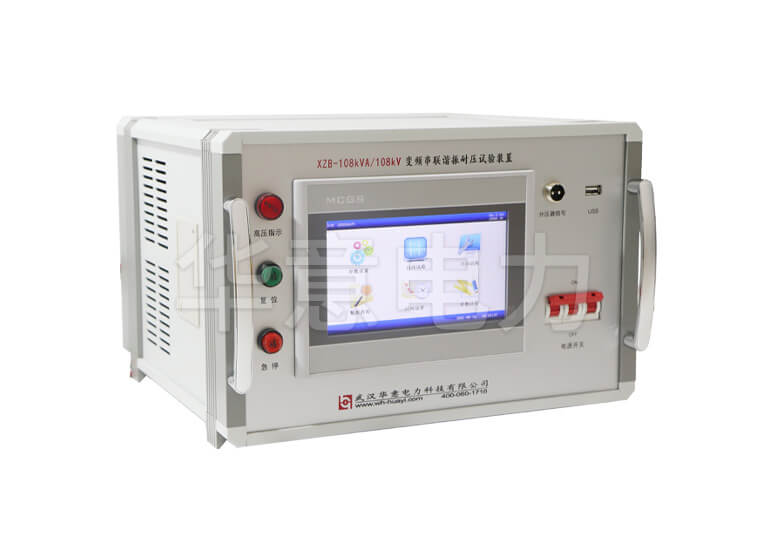

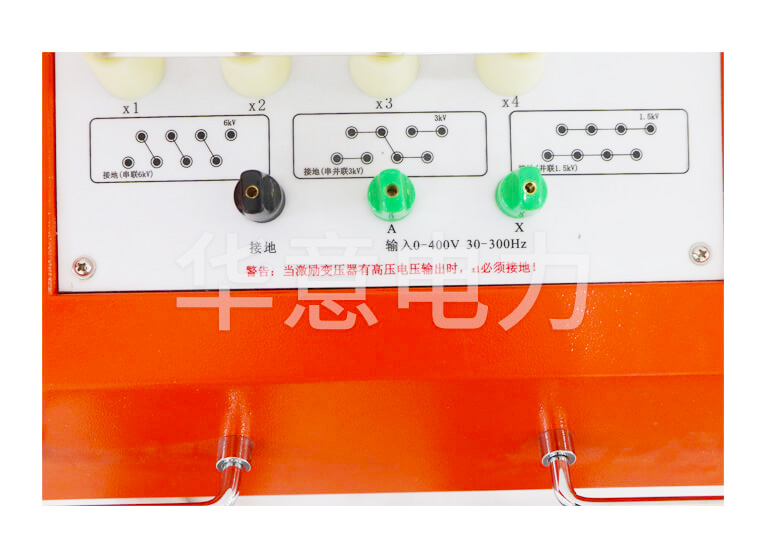

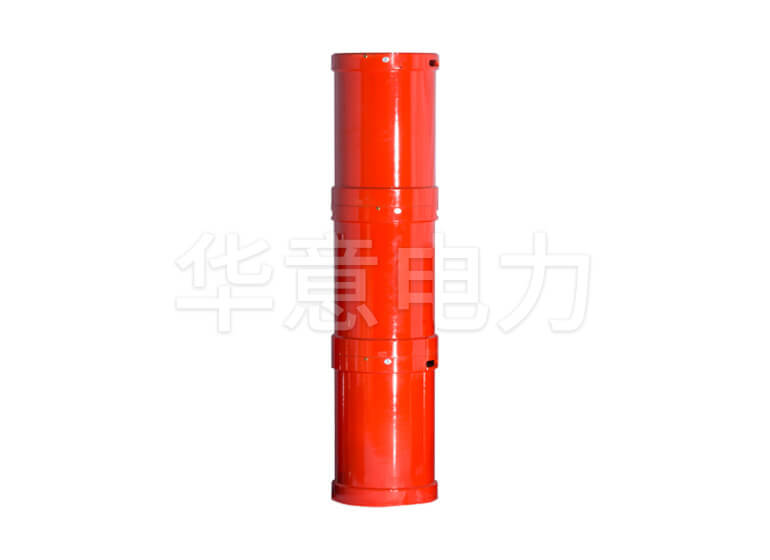

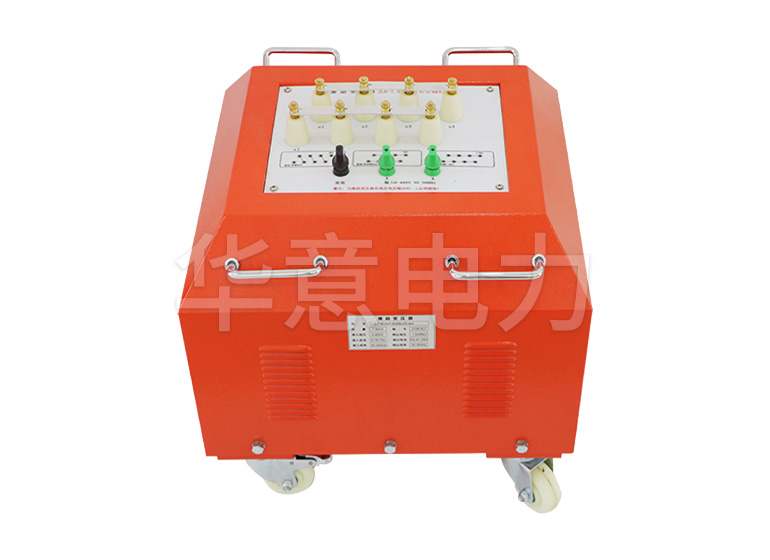

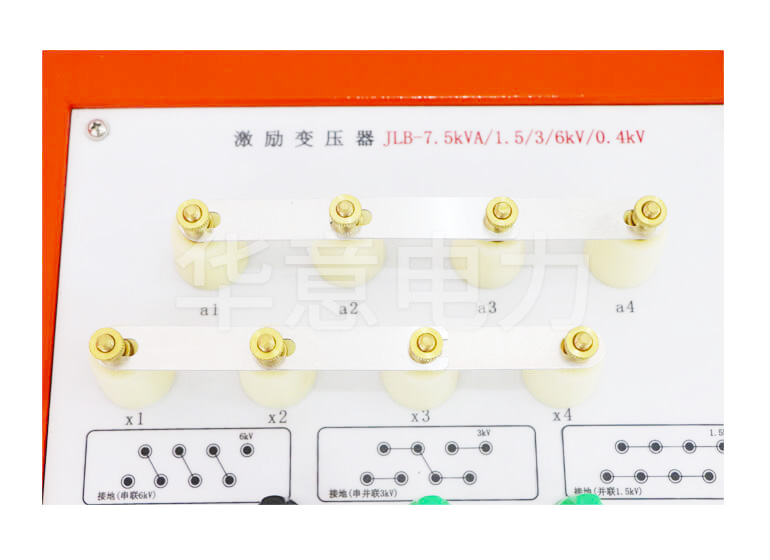

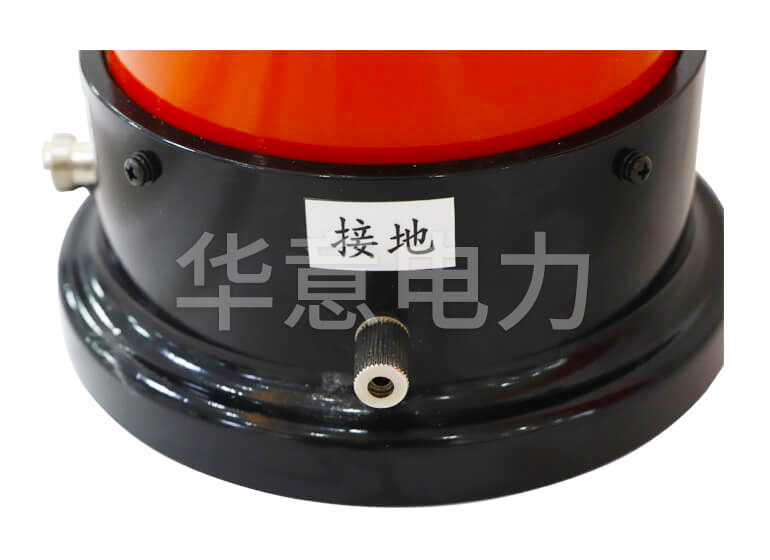

XZB系列变频串联谐振由变频电源、激磁变压器、电抗器、电容分压器和补偿电容器(选配)组成。被试品的电容与电抗器构成串联谐振连接方式;分压器并联在被试品 上,用于测量被试品上的谐振电压,并作过压保护信号;调频功率输出经激励变压器耦合给串联谐振回路,提供串联谐振的激励功率。 变频串联谐振试验装置是运用串联谐振原理,利用励磁变压器激发串联谐振回路,调节变频控制器的输出频率,使回路电感L和试品C串联谐振,谐振电压即为加到试品上电压。变频谐振试验装置广泛用于电力、冶金、石油、化工等行业,适用于大容量,高电压的电容性试品的交接和预防性试验。

变频串联谐振试验成套装置主要针对交联电缆、水力发电机、主变、母线、GIS等的交流耐压试验,具有较宽的适用范围,是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。

产品别称:交流耐压谐振装置、变频谐振、变频串联谐振、串联谐振、串联谐振变压器、电气设备变频串联谐振耐压装置、串联谐振试验设备、变频串联谐振试验成套装置。

XZB 系列变频串联谐振耐压装置技术参数 Technical Parameter
额定输出电压0~1000kV及其以下
输出频率20-310Hz
谐振电压波形纯正弦波,波形畸变率≤1.0%
工作时间额定负载下允许连续60min;过压1.1倍1分钟
品质因素30~90
频率调节灵敏度 0.01Hz
不稳定度<0.05%


输入工作电源

单相220V或三相380V±10%
工频50Hz±5%
环境温度-10℃~+50℃
相对湿度≤95%,无凝露状况
海拔高度≤3000米
温 升额定负载下连续运行60min后温升≤65K
测量精度系统有效值1.5级



适用范围

电缆变频谐振装置
发电机工频耐压试验装置
变电站电气设备交流耐压试验装置
CVT检验用谐振升压装置

注:1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知。如有盗用或复印行为,将追究法律责任
  2.了解更多华意产品信息请进入产品中心。服务热线:400-060-1718

XZB 系列变频串联谐振耐压装置 选型参考 Selection Reference

系列产品配置(适用范围(10kV~500kV电压等级变电站电气设备交流耐压设备,频率30~300Hz))

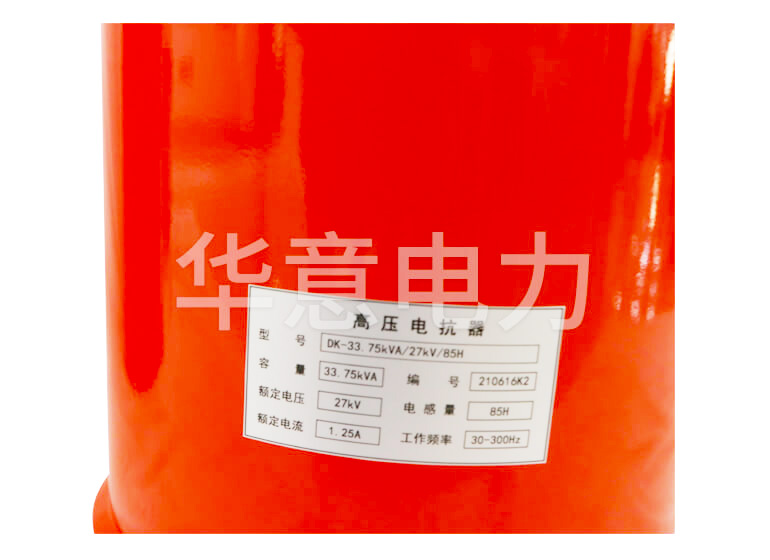

产品型号名称变频源谐振电抗器激励变压器分压器用范围
XZB-75/754kW25kV/1A三台(干式)4kVA(干式)80kV1000kVA及以下10kV电力变。10kV开关、母线、PT、CT等。10kV(300mm2)电缆≤1.0km
XZB-108/1086kW27kV/1A四台(干式)6kVA(干式)110kV31500kVA及以下35kV电力变。35kV开关、母线、PT、CT等。10kV(300mm2)电缆≤2km。35kV (300mm2)电缆≤0.5km
XZB-200/20010kW50kV/1A四台(干式)10kVA(干式)200kV50000kVA及以下110kV电力变。110kVGIS、PT、CT等(预防性试验)。35kV(300mm2)电缆≤1.0km。10kV (300mm2)电缆≤2.0km
XZB-270/27015kW45kV/1A六台(干式)15kVA(干式)300kV50000kVA及以下110kV电力变。110kVGIS、PT、CT等。35kV(300mm2)电缆≤1.2km。10kV (300mm2)电缆≤3.0km
XZB-800/40030kW50kV/2A八台(干式);100kV/2A四台(油浸式)30kVA(干式);30kVA(油浸式)400kV80000kVA及以下220kV电力变。50000kVA及以下110kV电力变。110kV/220kVGIS、PT、CT等。35kV(300mm2)电缆≤2.0km。110kV (300mm2)电缆≤0.7km
XZB-1600/80060kW200kV/2A四台(油浸式)60kVA(干式)800kV80000kVA及以下220kV电力变。50000kVA及以下110kV电力变。500kVGIS、PT、CT等。220kV开关、GIS、PT、CT等。110kV(400mm2)电缆≤1.5km。220kV (400mm2)电缆≤1.0km
XZB 系列变频串联谐振耐压装置特点优势 Selection Reference

1、35kV及其以下电压等级的电缆使用数量多,试验工作量大,所以此类耐压试验装置体积小,重量轻,便携式电缆耐压试验系统由此而诞生 ;

2、本系统要求单个人能现场搬动的部件重量不超过30kg,要求两个人能现场搬动的部件重量不超过60kg,适合现场搬运;

3、电源采用220V单相电源或380V单电源,方便现场取电、电抗器部分采用干式环氧浇注,美观可靠,适合各类电缆的要求;

4、110kV及以上电压等级电缆耐压试验采用油浸式电抗器,在单体重量超过100kg时,可选配我公司专用小型电动吊车;

5、操作简单,体积小,重量轻,非常方便现场使用及搬运(体积与重量约为传统试验变 压器的1/10~1/30;

6、特有低谐波专利技术,武高所实测谐波含量低于0.3%,远低于国标不大于5%的要求,极大的保护了主变、发电机等设备不受高压谐波损伤;

7、通过第三方权威检定;

8、符合国标要求有监测峰值功能,可实时监测高压试验波形、对现场电源要求低、试验等效性好;

9、大液晶屏幕,“傻瓜式”简单易用、自带微型打印机,随时打印保存试验数据;

10、同电压等级、同容量的电抗器其体积较小、重量较轻;在额定负载时温升小;采用干式浇注,机械强度高,电气绝缘性能好,美观可靠;

11、变频电源控制箱容量裕度大;保护功能强;输出波形好;稳定性好;具备多种工作模式,操作方便;单相220V或是三相380V输入电源通用,方便现场取电;

12、配置灵活。可选配不同类型电抗器,满足不同试品要求,实现一机多用,性价比高;

13、扫频速度快,测效率高;

14、保护功能完善,经久耐用;
