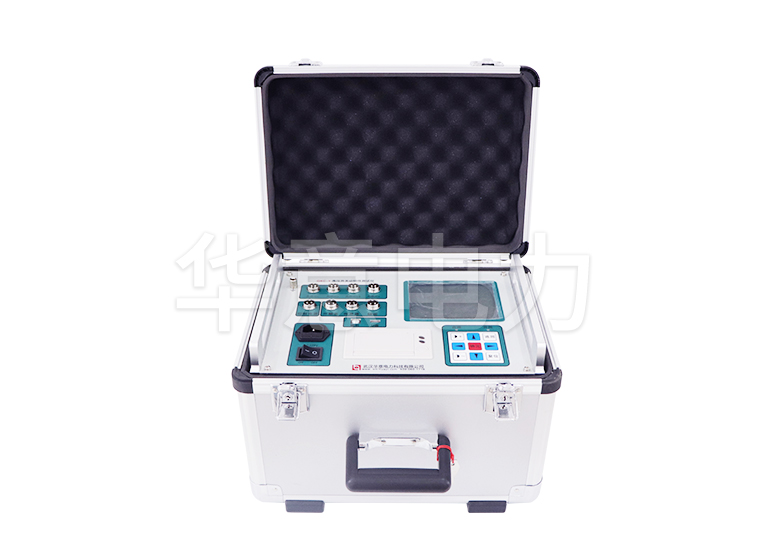

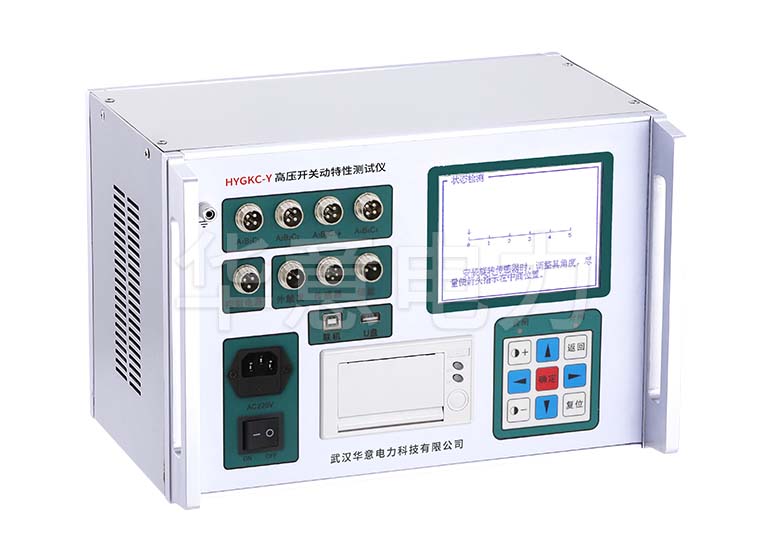

HYGKC-Y 高压开关动特性测试仪

HYGKC-Y 高压开关动特性测试仪

各种户内、户外少油、多油开关、真空开关、六氟化硫开关的动特性测试,为适应各种高压开关动作特性测试的需要,开发研制的专用仪器,能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数。

参考标准:DL/GB1984-2003,DL/T846.3-2004

  • 单片机为核心进行采样
  • 自动完成断路器的低电压动作试验
  • 提供DC30~250V/20A数字可调断路器动作电源
注:购买本产品的用户可享受免费技术指导、一年质保、终生维护
咨询热线:400-060-1718 在线咨价

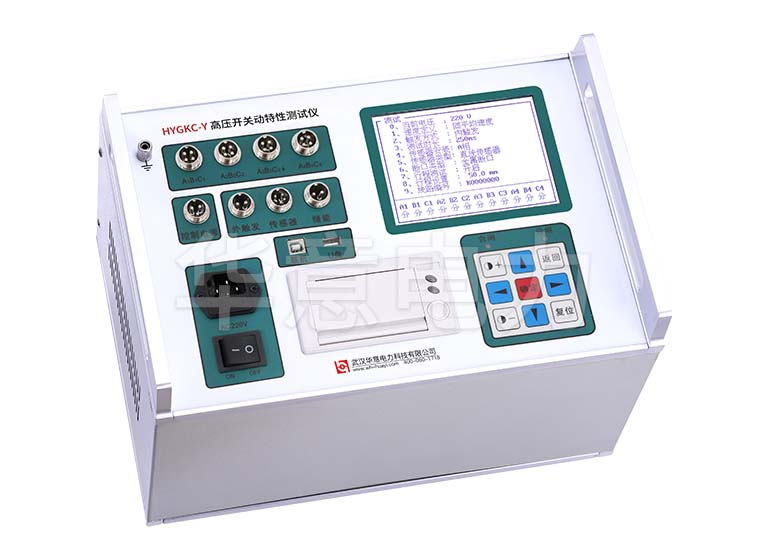

HYGKC-Y高压开关动特性测试仪是本公司(华意电力)为适应各种高压开关动作特性测试的需要,适用于各种户内、户外少油、多油开关、真空开关、六氟化硫开关的动特性测试,开发研制的专用仪器,能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数。对于带合闸电阻的断路器,可准确测量出合闸电阻及投切波形。仪器采用大屏幕显示,汉字提示人机对话的方式操作,汉字显示结果并打印输出,具有智能化、功能多、数据准确、抗干扰性强、操作简单、体积小、重量轻、外观美等优点。

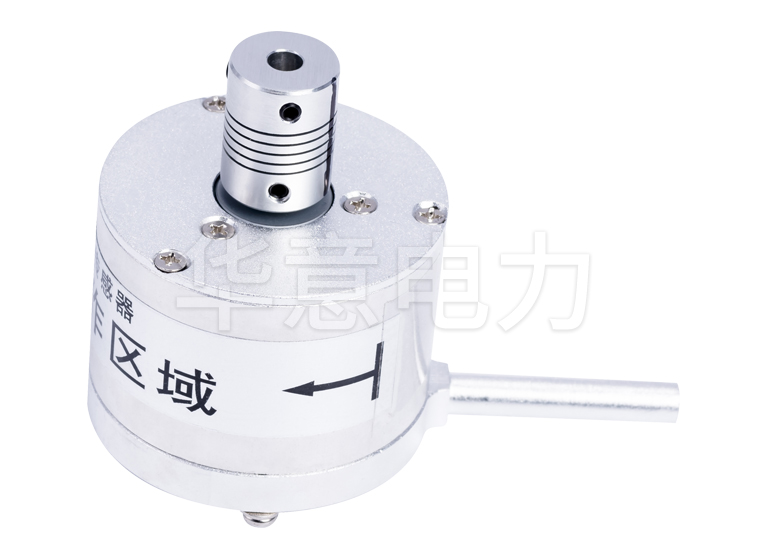

1、直线行程传感器,旋转传感器,安装极为方便,简捷;

2、主机大屏幕、直透式、背景光液晶,对比度电子调节;

3、强大的数据分析功能,能对断路器机械特性的各项指标参数进行有效分析;

产品别称:高压开关机械特性测试仪、开关机械特性测试仪、高压开关综合测试仪、断路器动特性测试仪、断路器机械特性测试仪、断路器综合测试仪、高压开关时间特性测试仪、高压开关特性测试仪、开关特性测试仪、断路器测试仪、开关参数测试仪。

HYGKC-Y 高压开关动特性测试仪技术参数 Technical Parameter



使用环境

输入电源220V±10% 50Hz±10%
大气压力86~106kpa ℃
温度-10~45℃
湿度≦80%RH

安全性能

绝缘电阻>2MΩ
介电强度电源对机壳工频1.5KV耐压1分钟,无闪络与飞弧








基本参数

时间

量程:16000.0ms,分辨率:0.1ms
误差:①200ms以内,0.1ms±1个字 、②200ms以上,±2%、③同期,±0.1ms


速度

量程:20.00m/s,分辨率0.01m/s
误差:①0~2m/s以内,±0.1m/s±1个字、②100ms以上,±0.2m/s±1个字

行程

真空断路器:量程:50.0mm,分辨率:0.1mm,误差:±0.5mm
SF6断路器: 量程:300.0mm,分辨率:0.1mm,误差:±2mm
少油断路器:量程:600.0mm,分辨率:0.1mm,误差:±2mm
电流量程:20.00A ,分辨率:0.01A
断口类型12路金属断口,6路合闸电阻断口
输出电源DC30~270V/20A(瞬时工作)
外形尺寸主机:360×290×280mm3;附件::370×280×220mm3
重量主机:6kg;附件:9kg

附件清单

序号名称数量
1主机1台

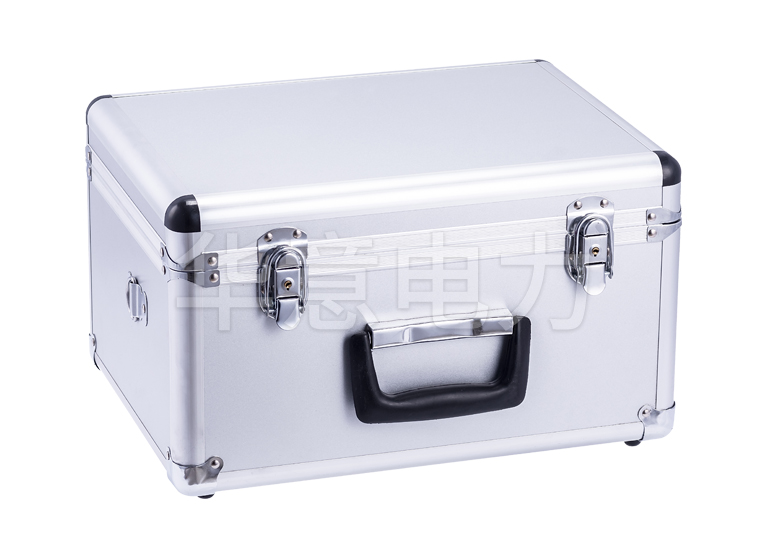

2附件铝合金包装箱1个

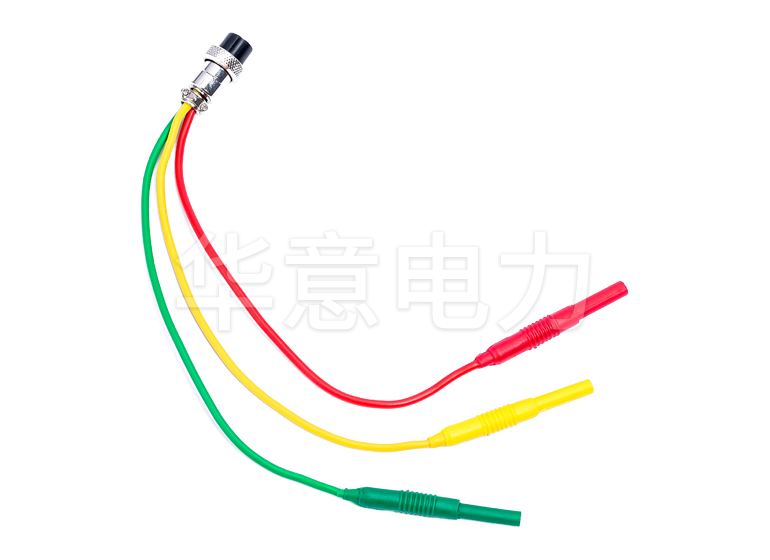

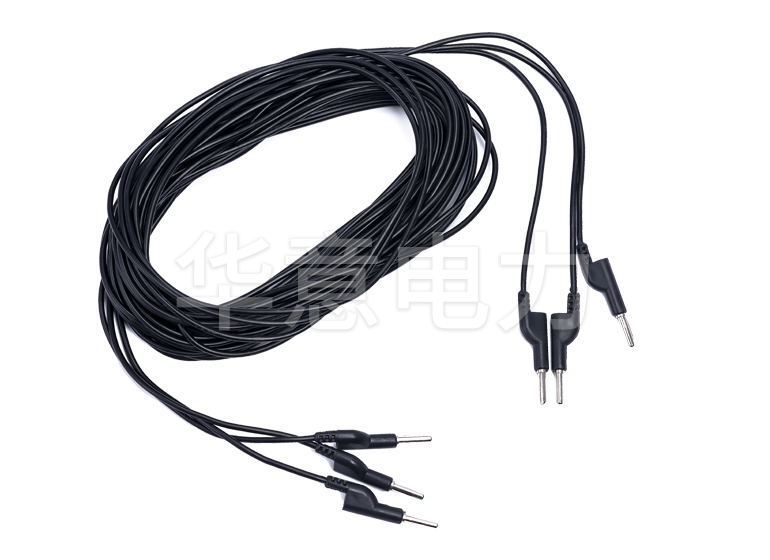

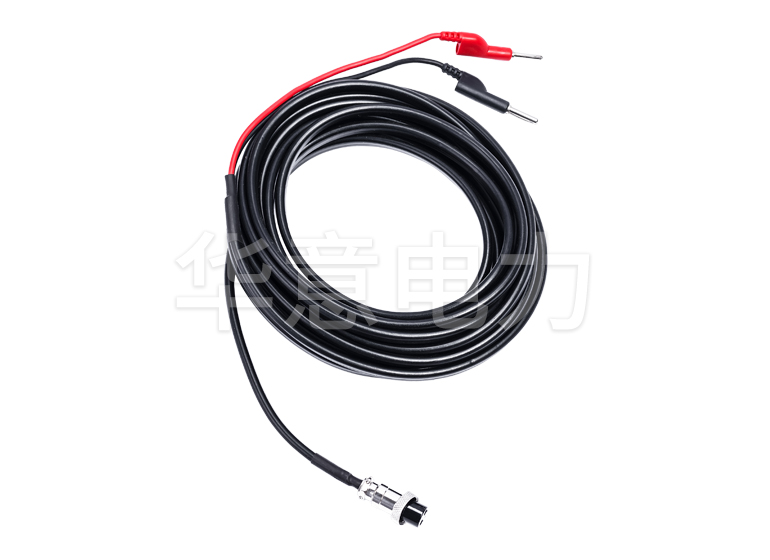

3分合闸控制线1根
4外触发侦测线1根

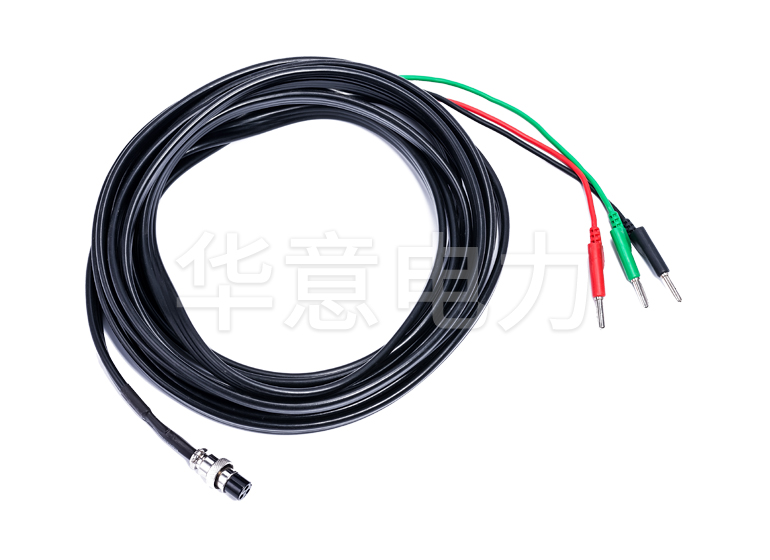

5传感器线1根

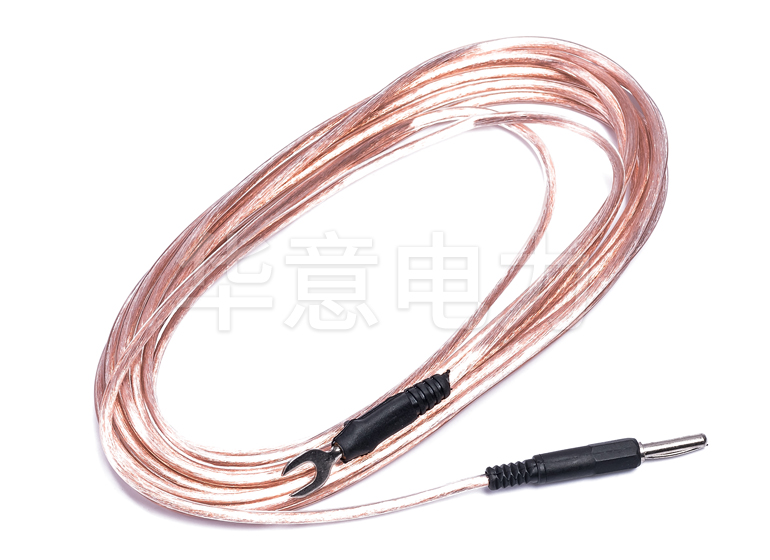

6接地专用线(4米)1根

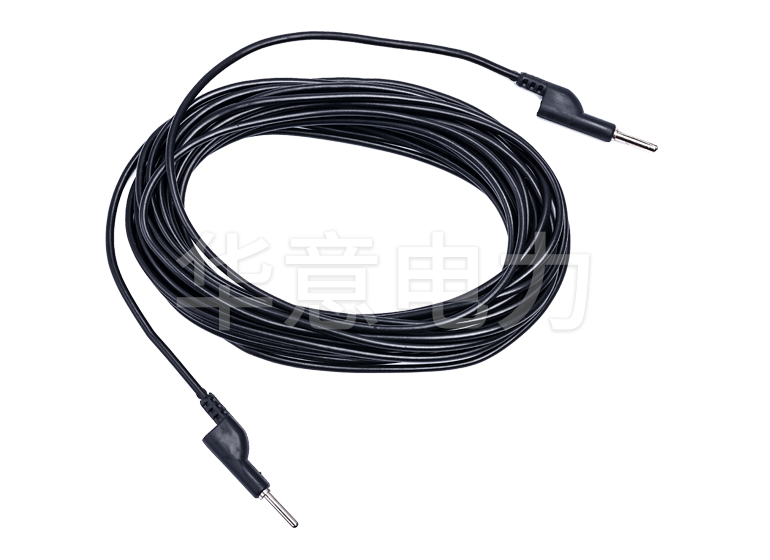

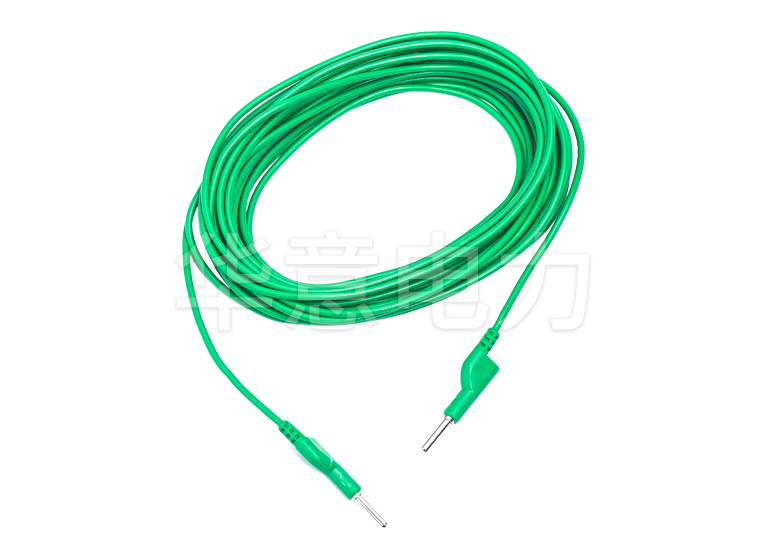

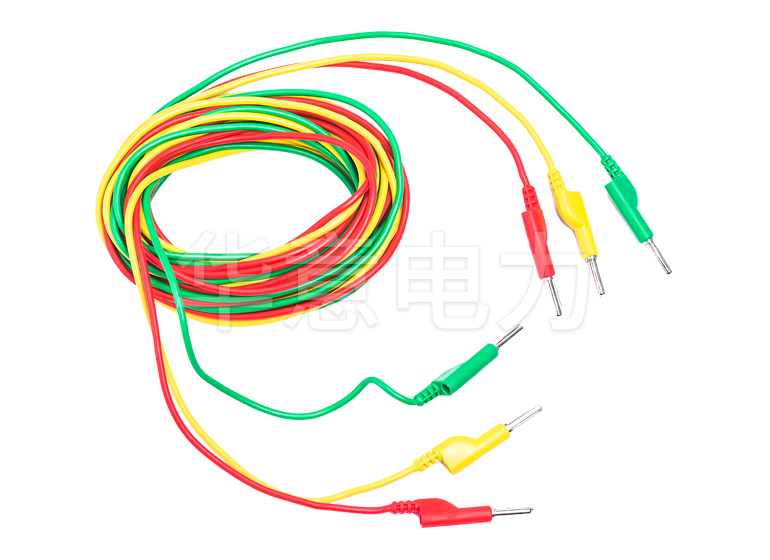

7断口测试线10根
8电源线1根
9断口短接线2根
10短接线40cm2根
11短接线80cm2根
12短接线80cm1个

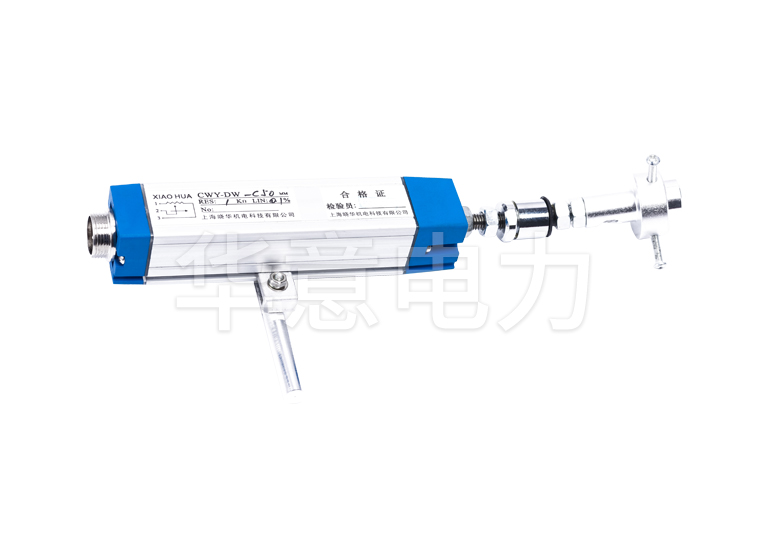

13直线传感器1个

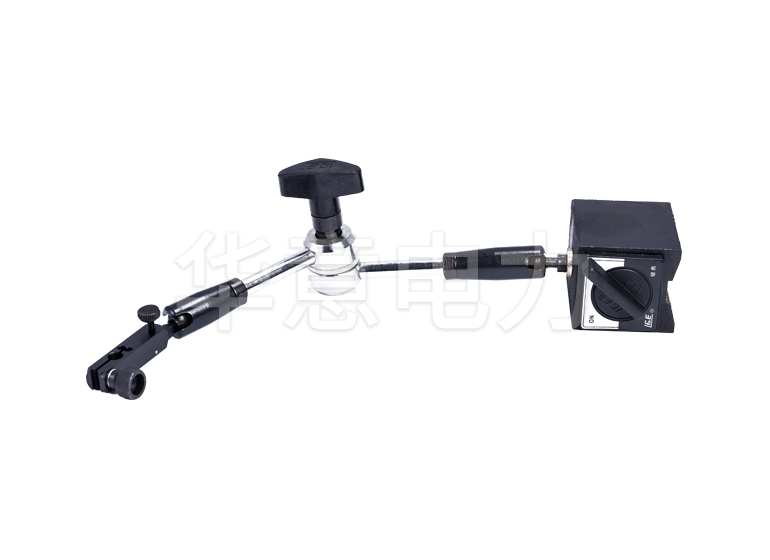

14旋转测速磁性座1个

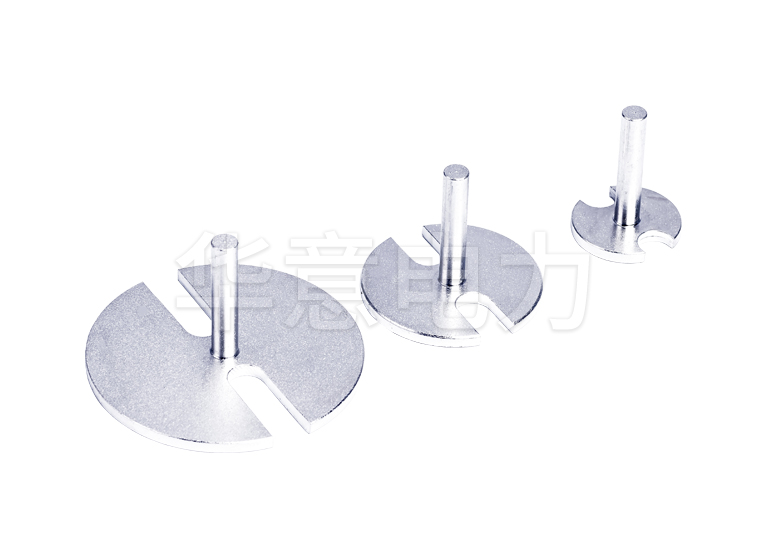

15旋转支架3个
16旋转丝杆4根
17永磁座(80cm)1个

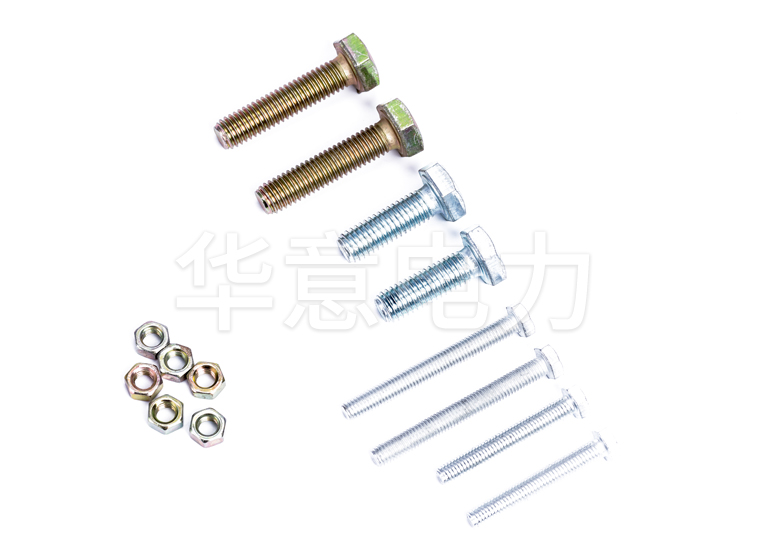

18螺丝1个

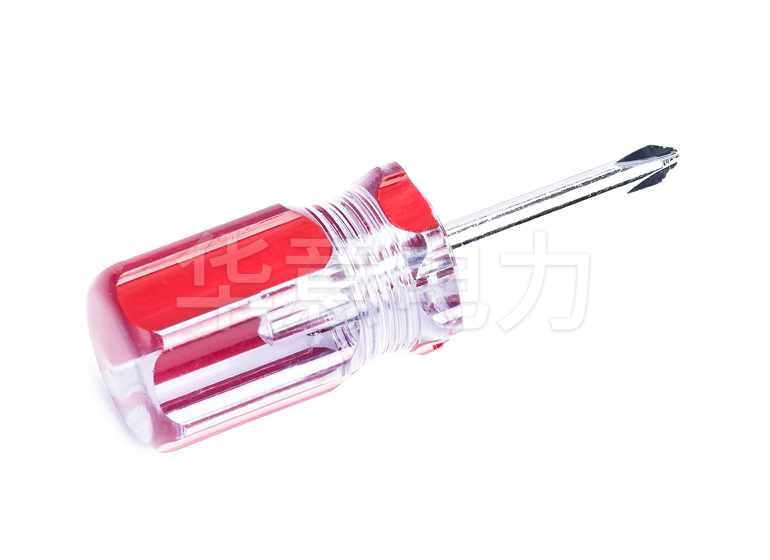

19十字起6*38mm1把

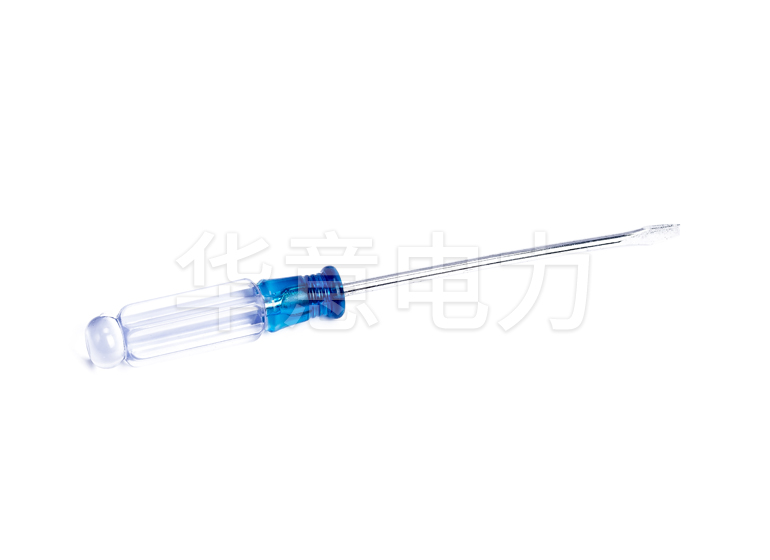

20平口起3*75mm1把

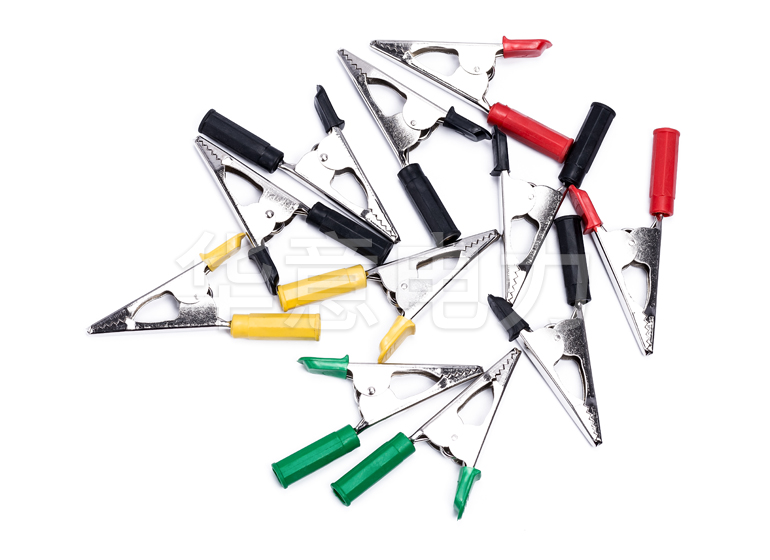

21夹子16个
22插针3个
23内六角扳手2把
24保险管1个
25热敏打印纸2卷
26说明书1本
27检查报告1份
28合格证1张

注:1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知。如有盗用或复印行为,将追究法律责任
  2.了解更多华意产品信息请进入产品中心。服务热线:400-060-1718

HYGKC-Y 高压开关动特性测试仪特点优势 Selection Reference

1、适用于国内外生产的所有型号金属触头的SF6开关、GIS组合电器、真空开关、油开关;

2、直线行程传感器,旋转传感器,安装极为方便,简捷 ;

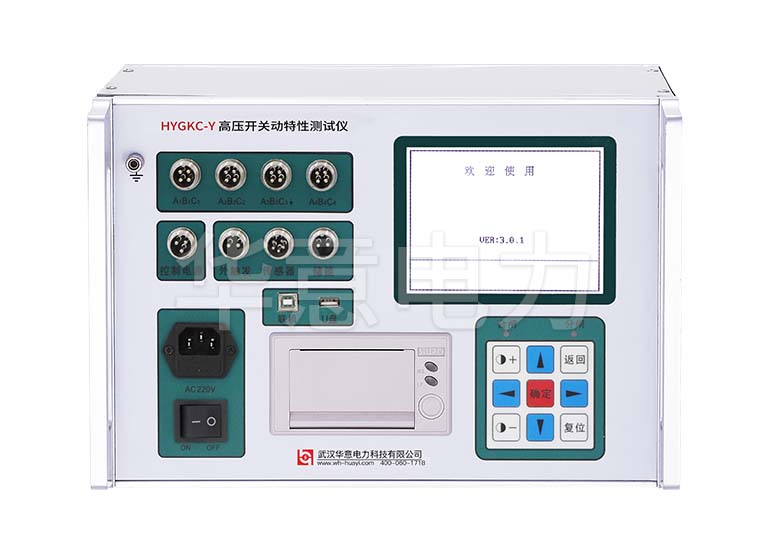

3、主机大屏幕、直透式、背景光液晶,对比度电子调节。全中文菜单提示操作,开关动作一次,显示所有数据及波形图谱 ;

4、主机可存储多组现场分、合闸试验结果,机内实时时钟,便于存档保存试验日期、时间;

5、内置快速微型打印机,打印所有数据及图谱 ;

6、仪器具有强大的数据分析功能,能对断路器机械特性的各项指标参数进行有效分析 ;
