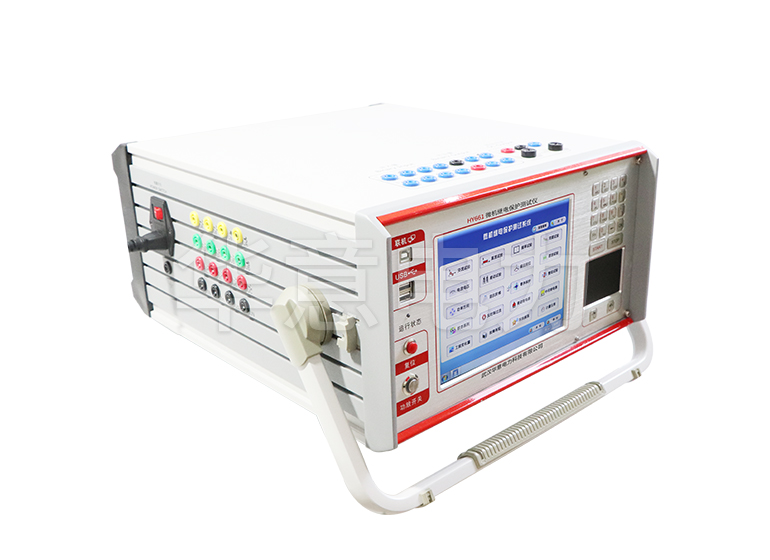

HY661 微机继电保护测试仪

HY661 微机继电保护测试仪

HY661微机继电保护测试仪是在参照电力部颁发的DL/T624-2010《继电保护微机型试验装置技术条件》的标准,广泛听取用户意见,总结目前国内同类产品优缺点,充分使用现代先进的微电子技术和器件实现的一种新型小型化微机继电保护测试仪。

参考标准:DL/T624-2010

  • 采用 DSP+FPGA 结构,16 位 DAC 输出、内置新型模块式高保真线性大功率功放
  • 带8.4 寸分辨率为 800×600 的 TFT 真彩显示屏、一体化金属工业键盘和触摸板
  • 采用 USB 接口直接和 PC 机通讯,方便使用
注:购买本产品的用户可享受免费技术指导、一年质保、终生维护
咨询热线:400-060-1718 在线咨价

HY661微机继电保护测试仪是在参照电力部颁发的电力部颁发的 DL/T624-2010《继电保护微机型试验装置技术条件》的标准。广泛听取用户意见,总结目前国内同类产品优缺点,充分使用现代先进的微电子技术和器件实现的一种新型小型化微机继电保护测试仪。经典的 Windows7 操作界面,人机界面友好,操作简便快捷;高性能的嵌入式工业控制计算机和 8.4 寸分辨率为 800×600 的 TFT 真彩显示屏,可以提供丰富直观的信息,包括设备当前的工作状态及各种帮助信息等。

产品别称:微机继电保护测试仪、微机继保仪、继电保护测试仪、六相继电保护测试仪、继保测试仪、六相继保测试仪、六相继电保护校验仪、继保校验仪、六相继保校验仪、继保仪。

HY661 微机继电保护测试仪技术参数 Technical Parameter

交流电流源:

幅值范围:

6×(0-30A)/相 精度:0.2%

六相电流并联输出最大值:

180A

相电流长期允许工作值:

10A

功 率:

300VA/相

六相并联最大功率:

900VA

六相并联最大输出时允许工作时间:

10s

频率范围:

0--1000Hz; 精度:0.001Hz

谐波次数:

2--20 次;相位:0--360°; 精度:0.1°

直流电流源:

幅值:

20A/相

功率:

300VA/相

精度:

0.5%

交流电压源:

幅值范围:

6 ×(0--125V)

精度:

0.2%

线电压范围:

0--250V

相电压/线电压输出功率:

70VA/100VA

频率范围:

0--1000Hz

精度:

0.001Hz

谐波次数:

2--20 次

相位:

0--360°

精度:

0.1°

直流电压源:

相电压输出幅值:

0--±150V

精度:

0.5%

线电压输出幅值:

0--±300V

相电压/线电压输出功率:

90VA/180VA

开关量端子:

开关量输入端子:

8 对

空 接 点:

1--20mA,24V 装置内部有源输出

电位翻转:

0--6VDC 为低电平

15--250VDC 为高电平

开关量输出端子:

4 对,空接点

遮断容量:

110V/2A,220V/1A

时间测量范围:

范围:

1ms~9999s;

测量精度:

1ms

体积重量:

体积:

600 (mm)×450 (mm)×250 (mm) ;约 18Kg

电源:

AC220V±10%;50Hz 10A

附件清单:

序号

名称

数量

1

继电保护测试仪主机

一台

2

高强度铝合金主机包装箱

一只

3

测试线包

一个

4

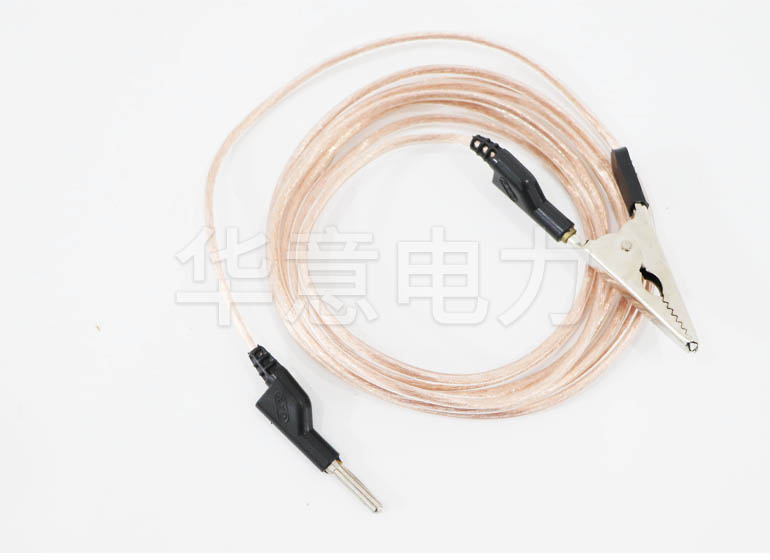

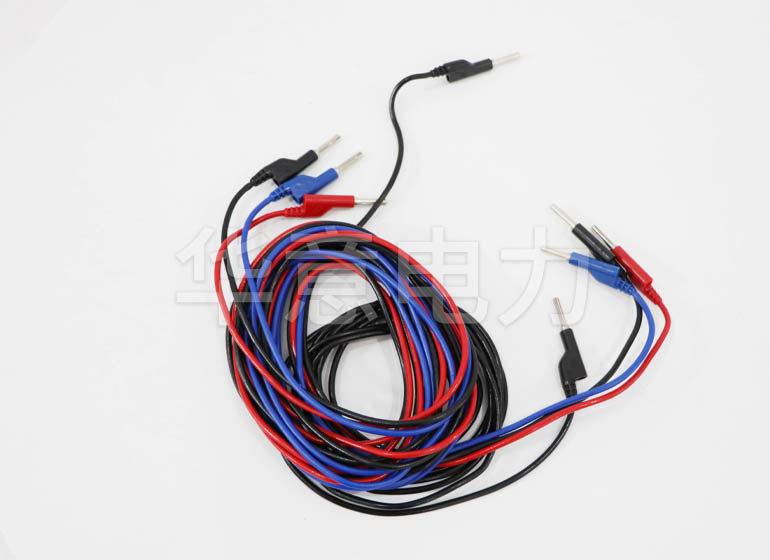

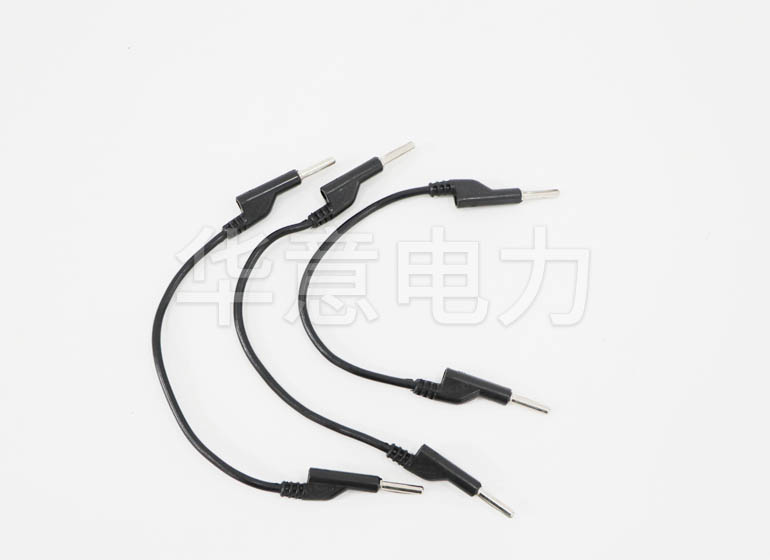

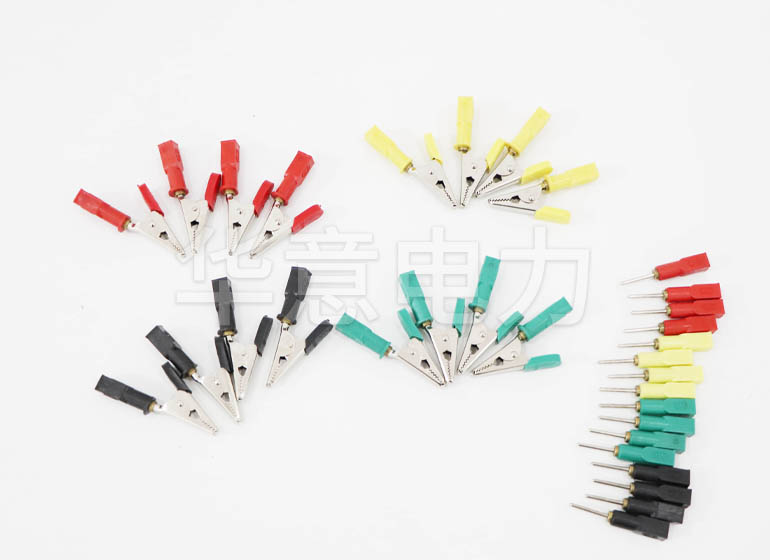

测试线

一套

5

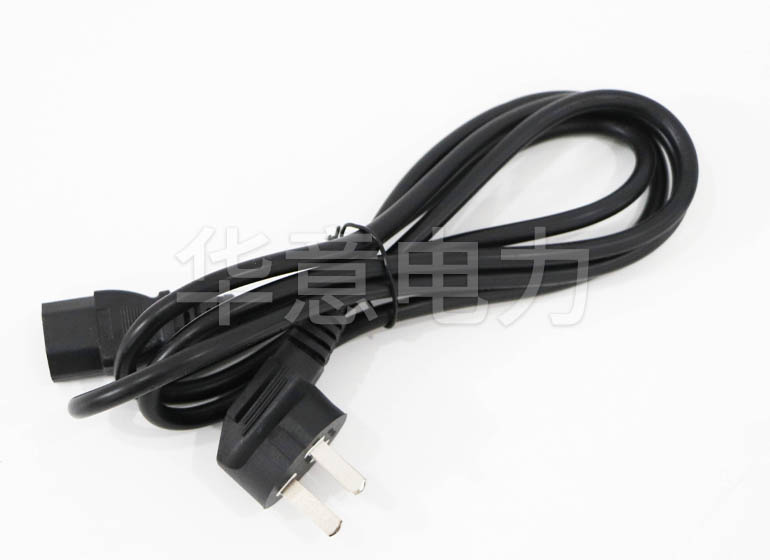

电源线

一根

6

接地线

一根

7

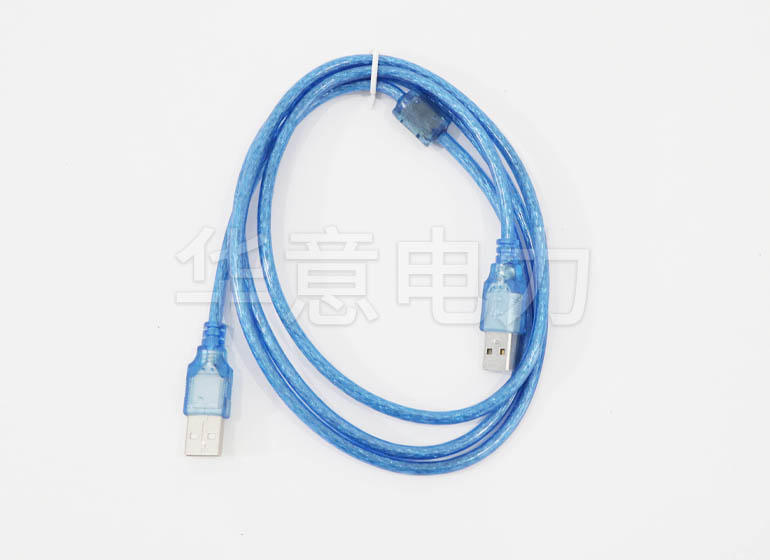

USB 连接线

一根

8

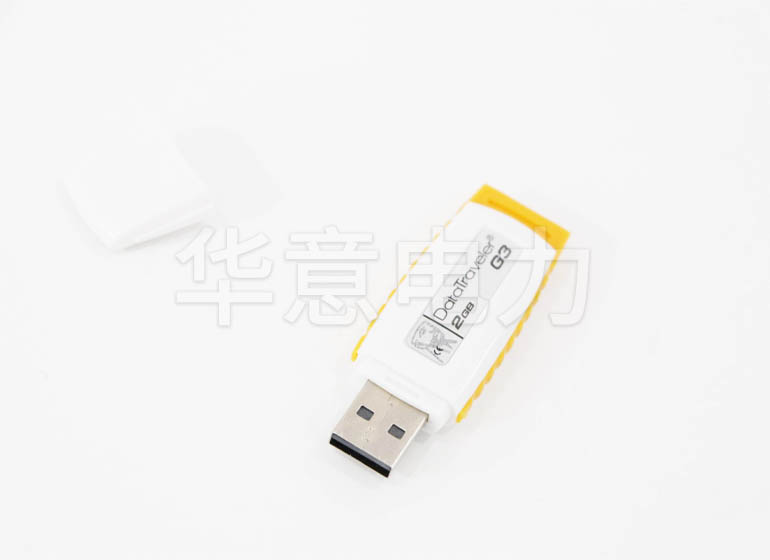

U 盘

一张

9

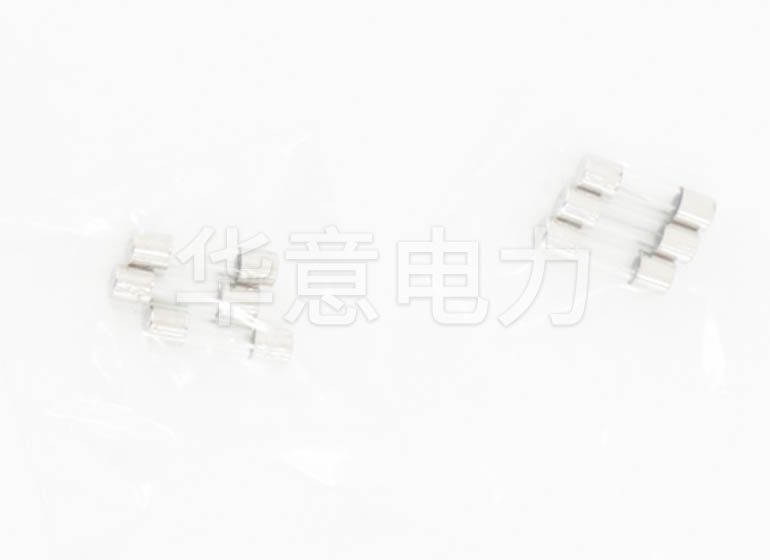

2A 保险管

二个

10

15A 保险管

二个

11

合格证

一张

12

出厂检定报告

一份

13

说明书

一本


注:1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知。如有盗用或复印行为,将追究法律责任
  2.了解更多华意产品信息请进入产品中心。服务热线:400-060-1718

HY661 微机继电保护测试仪特点优势 Selection Reference

1、本仪器具有标准的六相电压,六相电流输出,电压 125V/相,电流 30A/相。六相并联可达 180A。既可对传统的各种继电器及保护装置进行试验,也可对现代各种微机保护进行各种试验,特别是对变压器差功保护和备自投装置,试验更加方便和完美;

2、各种技术指标完全达到电力部颁发的 DL/T624-2010《继电保护微机型试验装置技术条件》的标准;

3、经典的 Windows7 操作界面,人机界面友好,操作简便快捷;高性能的嵌入式工业控制计算机和 8.4 寸分辨率为 800×600 的 TFT 真彩显示屏,可以提供丰富直观的信息,包括设备当前的工作状态及各种帮助信息等;

4、一体化金属工业键盘和触摸板,可以通过多功能金属按键和触摸板来完成各种操作

5、采用 USB 接口直接和 PC 机通讯,无须任何转接线,方便使用;

6、功放采用高保真线性功放,既保证了小电流的精度,又保证了大电流的稳定;

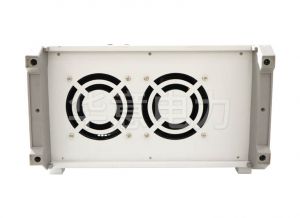

7、完善的自我保护功能,采用合理设计的散热结构,并具有可靠完善的多种保护措施以及电源软启动,具有一定程度的故障自诊断和闭锁功能

8.可连接笔记本电脑(选配)运行。笔记本电脑与工控机使用同一套软件,无须重新学习操作方法;

9.配有独立专用直流辅助电压源输出,输出电压分别为 110V(1A),220V(0.6A)。以提供给需要直流工作电源的继电器或保护装置使用;

10.具有软件自较准功能,避免了要打开机箱通过调整电位器来校准精度,从而大大提高了精度的稳定性;

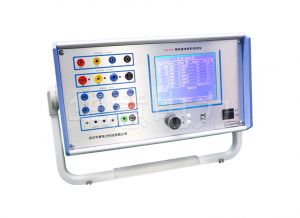

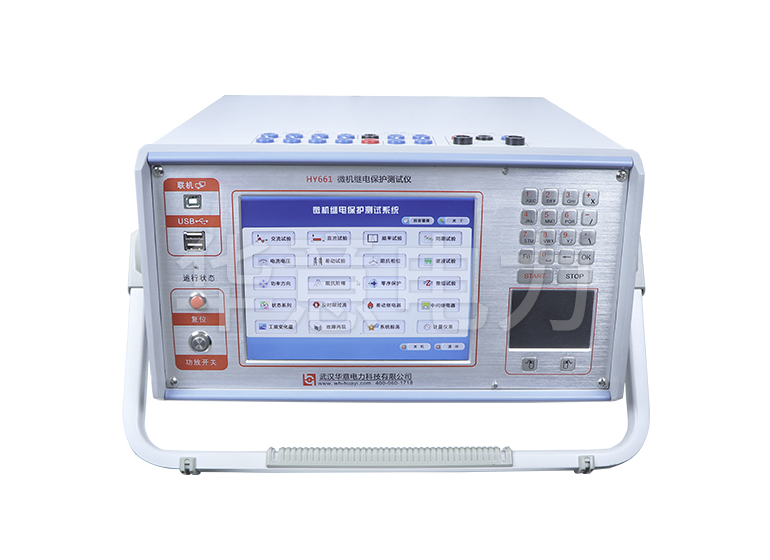

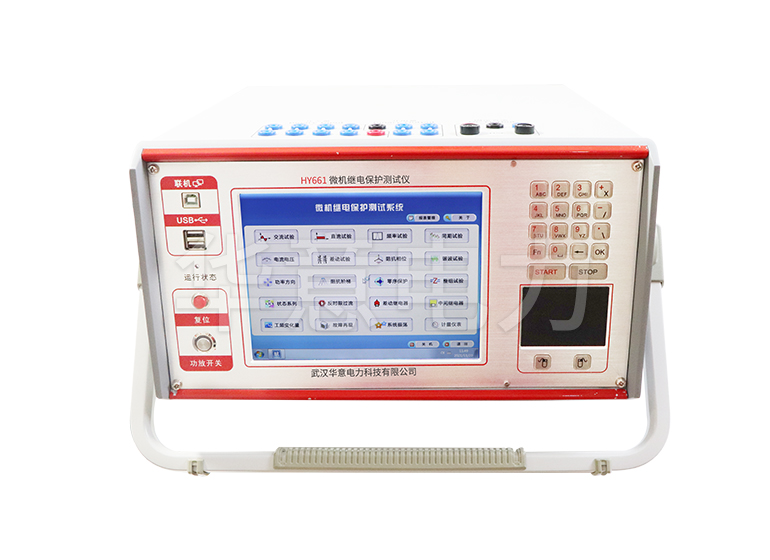

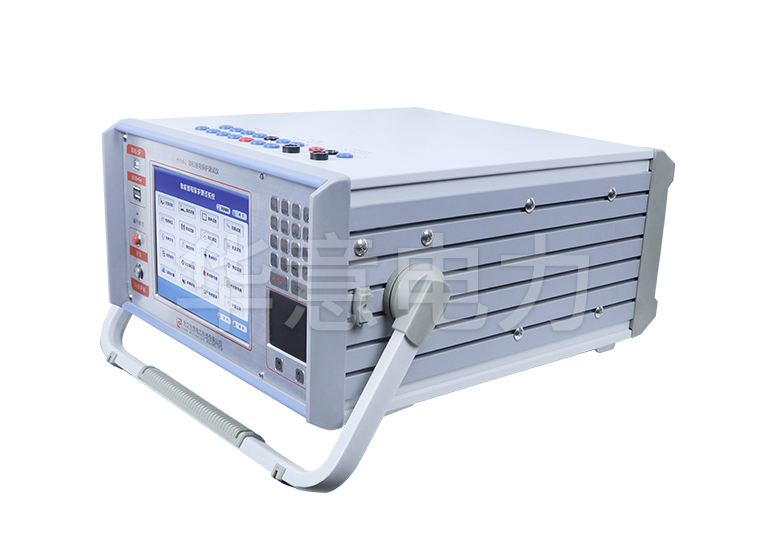

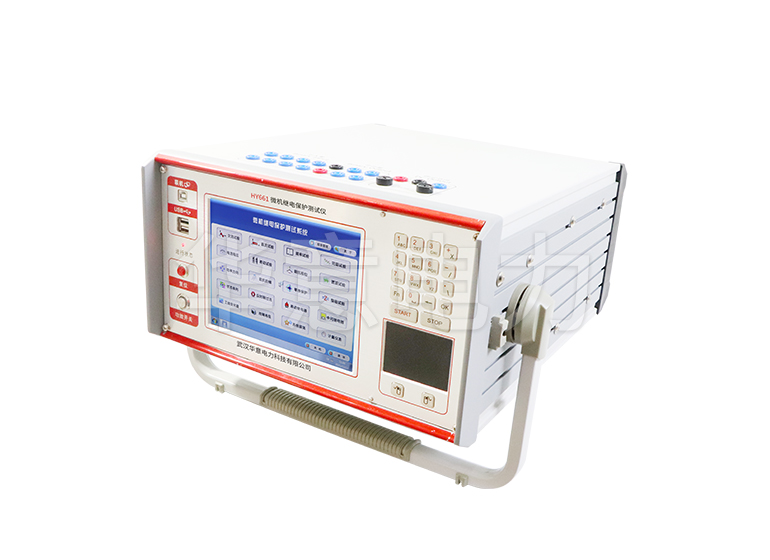

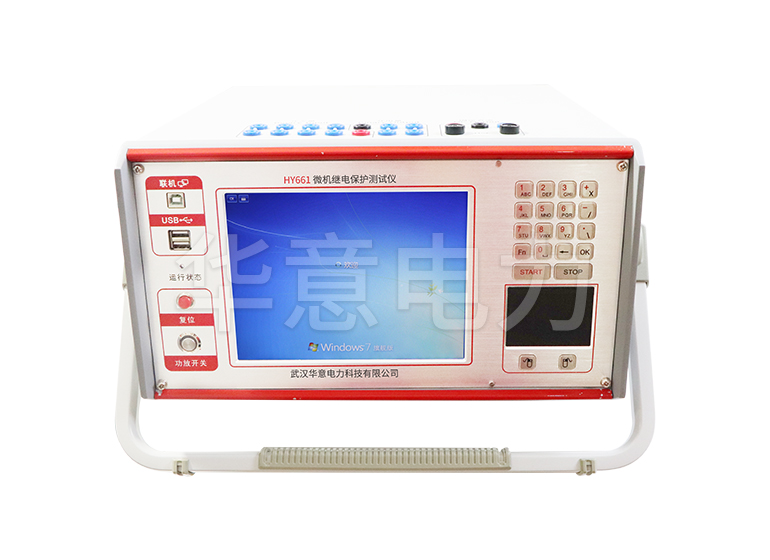

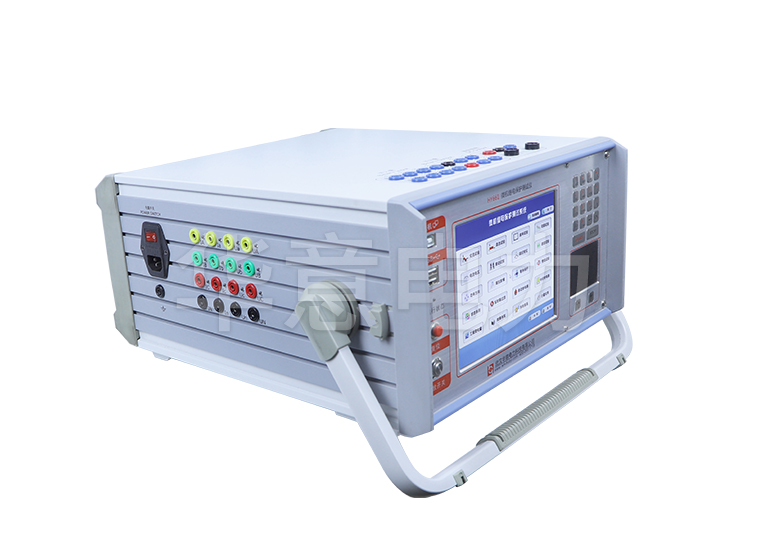

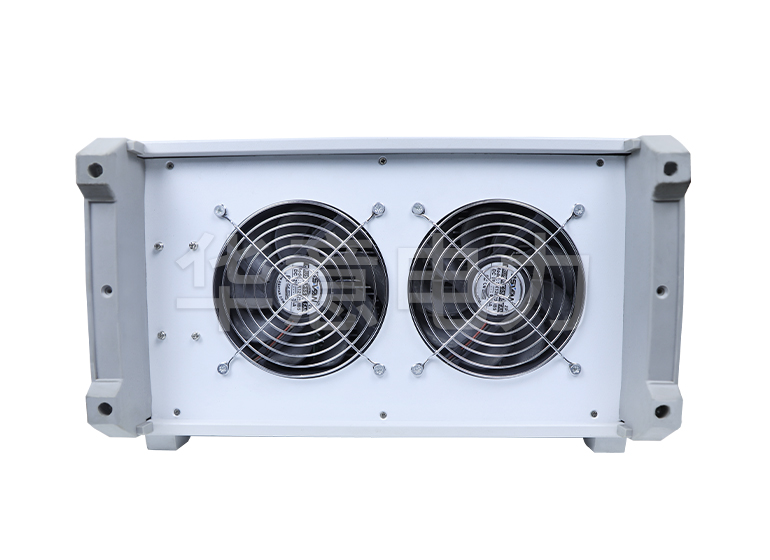

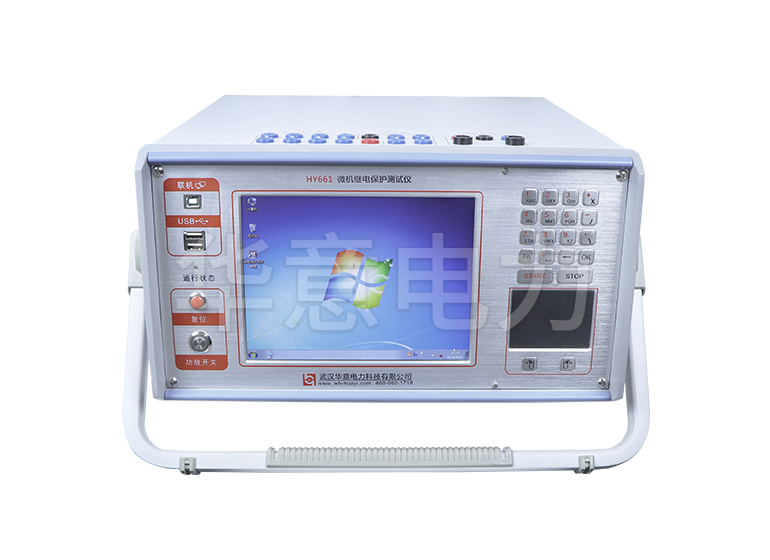

HY661 微机继电保护测试仪产品图集 Product Atlas
HY661 微机继电保护测试仪产品证书Product Certificate

说明:华意电力产品严格按照国电力家标准及行业规程生产制造,对每一台产品的技术参数、外观、性能进行严格进行出厂检测试验,并通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测,全面通过GB/T19001-2019质量管理体系认证。精准测量、品质保障,我们始终坚持以责任和匠心做好每一台产品。

  • 检定证书
    HY661 微机继电保护测试仪检定证书
  • 专利证书
    HY661 微机继电保护测试仪专利证书
  • 质量管理
    HY661 微机继电保护测试仪质量管理
  • 环境管理
    HY661 微机继电保护测试仪环境管理
