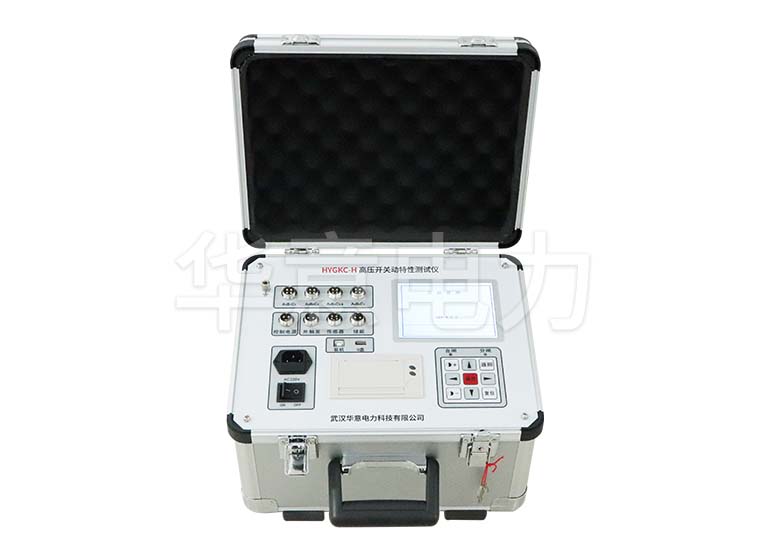

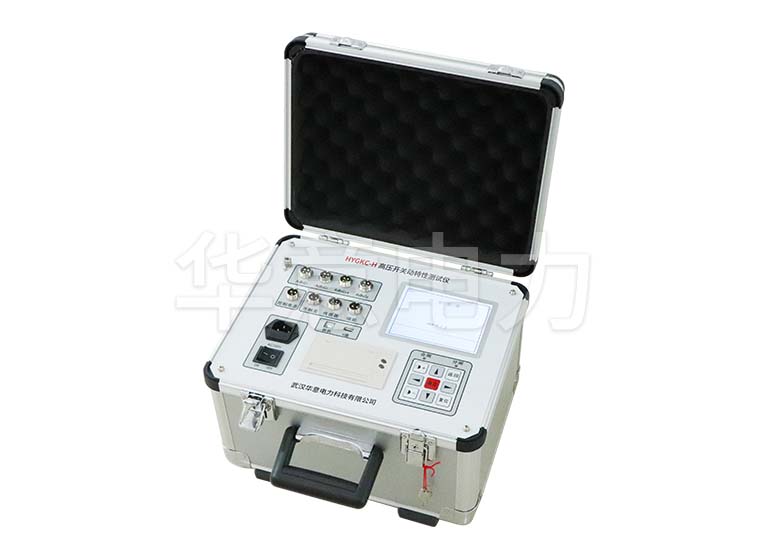

HYGKC-H 高压开关动特性测试仪

HYGKC-H 高压开关动特性测试仪

能准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数,具有智能化、功能多、数据准确、抗干扰性强、操作简单、体积小、重量轻、外观美等优点。

参考标准:DL/T846.3-2004

  • 单片机为核心进行采样
  • 自动完成断路器的低电压动作试验
  • 提供DC30~250V/20A数字可调断路器动作电源
注:购买本产品的用户可享受免费技术指导、一年质保、终生维护
咨询热线:400-060-1718 在线咨价

HYGKC-H 高压开关动特性测试仪是为适应现场测试高压开关动作特性的需要,开发研制的专用仪器。它以单片机为核心进行采样,处理和输出,其主要特点是采用汉字提示以人机对话的方式操作,汉字显示结果并打印输出,具有智能化、功能多、数据准确、抗干扰性强、操作简单、体积小、重量轻、外观美等优点,适用于各种户内、户外少油、多油开关、真空开关、六氟化硫开关的动特性测试。随着社会的发展,人们对用电的安全可靠性要求越来越高,高压断路器在电力系统中担负着控制和保护的双重任务,其性能的优劣直接关系到电力系统的安全运行,机械特性参数是判断断路器性能的重要参数之一。  高压开关动特性测试仪是本公司为适应各种高压开关动作特性测试的需要,开发研制的专用仪器,能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数。仪器采用大屏幕显示,汉字提示人机对话的方式操作,汉字显示结果并打印输出,具有智能化、功能多、数据准确、抗干扰性强、操作简单、体积小、重量轻、外观美等优点。

产品别称:高压开关机械特性测试仪、开关机械特性测试仪、高压开关综合测试仪、断路器动特性测试仪、断路器机械特性测试仪、断路器综合测试仪、高压开关时间特性测试仪、高压开关特性测试仪、开关特性测试仪、断路器测试仪、开关机械特性测试仪、开关参数测试仪、高压开关动特性测试仪。

HYGKC-H 高压开关动特性测试仪技术参数 Technical Parameter


使用环境

输入电源220V±10% 50Hz±10%
大气压力86~106kpa ℃
温度-10~45℃
湿度≦80%RH

安全性能

绝缘电阻>2MΩ
介电强度电源对机壳工频1.5KV耐压1分钟,无闪络与飞弧











基本参数


时间

量程:16000.0ms,分辨率:0.1ms
误差:①200ms以内,0.1ms±1个字 、②200ms以上,±2%、③同期,±0.1ms

速度

量程:20.00m/s,分辨率0.01m/s
误差:①0~2m/s以内,±0.1m/s±1个字、②100ms以上,±0.2m/s±1个字


行程

真空断路器:量程:50.0mm,分辨率:0.1mm,误差:±0.5mm
SF6断路器: 量程:300.0mm,分辨率:0.1mm,误差:±2mm
少油断路器:量程:600.0mm,分辨率:0.1mm,误差:±2mm
电流量程:20.00A ,分辨率:0.01A
断口类型12路金属断口
输出电源DC30~270V/20A(瞬时工作)
外形尺寸主机:360×290×280mm3;附件::370×280×220mm3
重量主机:6kg;附件:9kg

附件清单

序号
名称数量

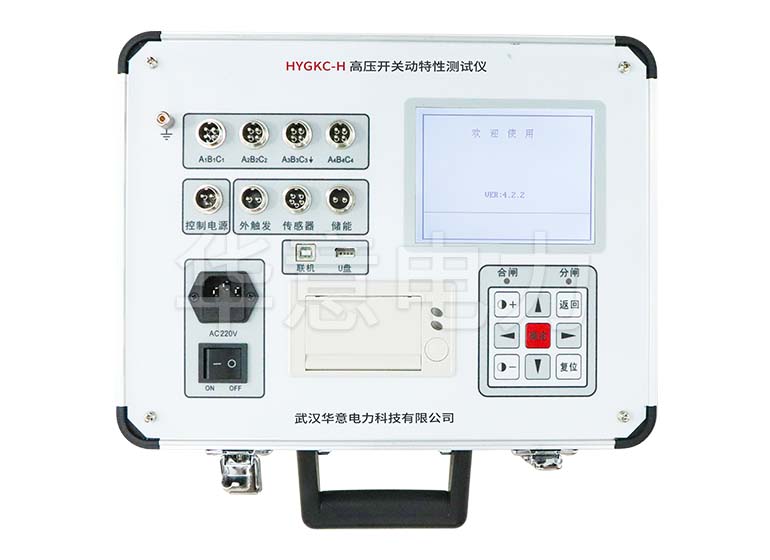

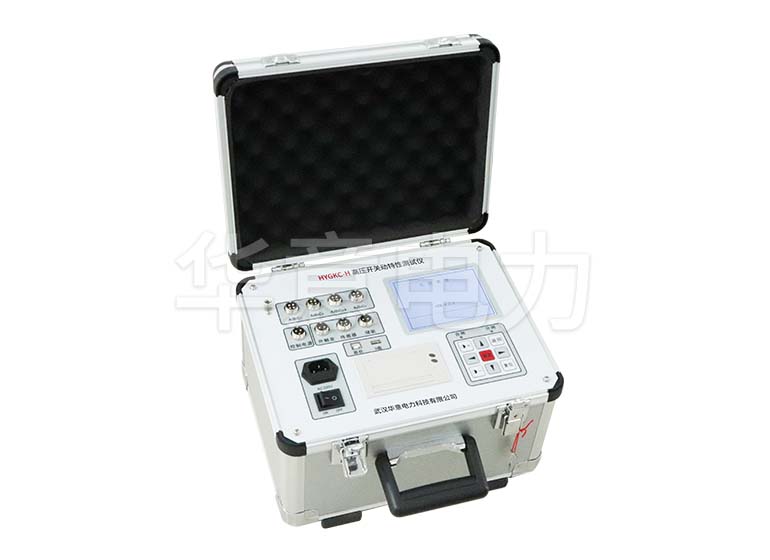

1主机1台

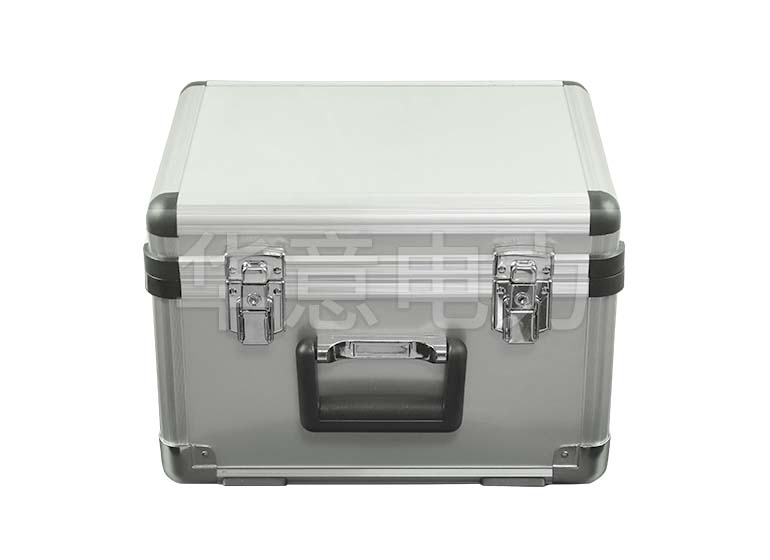

2附件铝合金包装箱1个

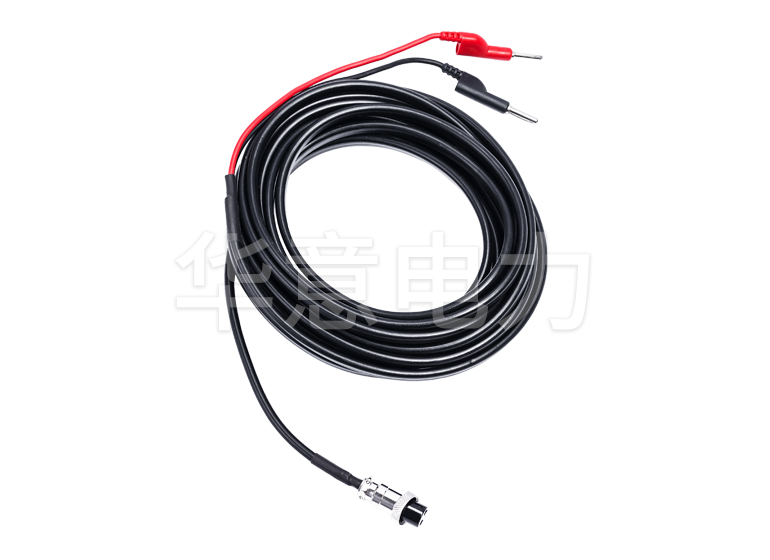

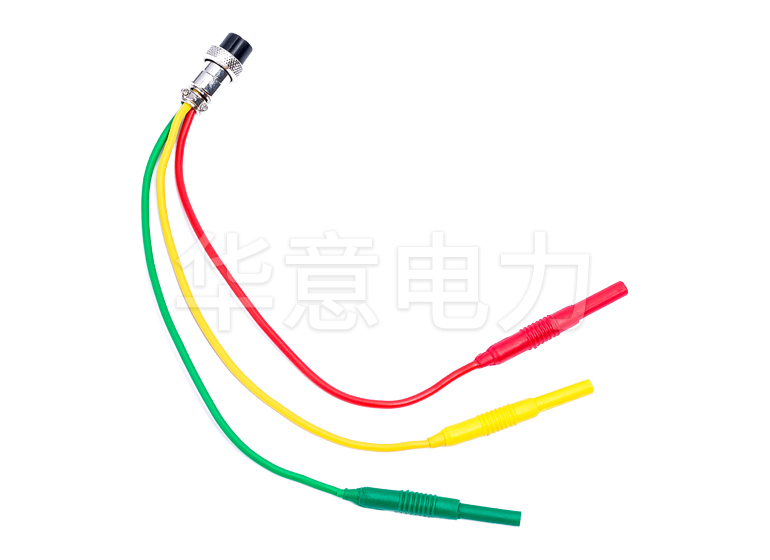

3分合闸控制线1根
4外触发侦测线1根

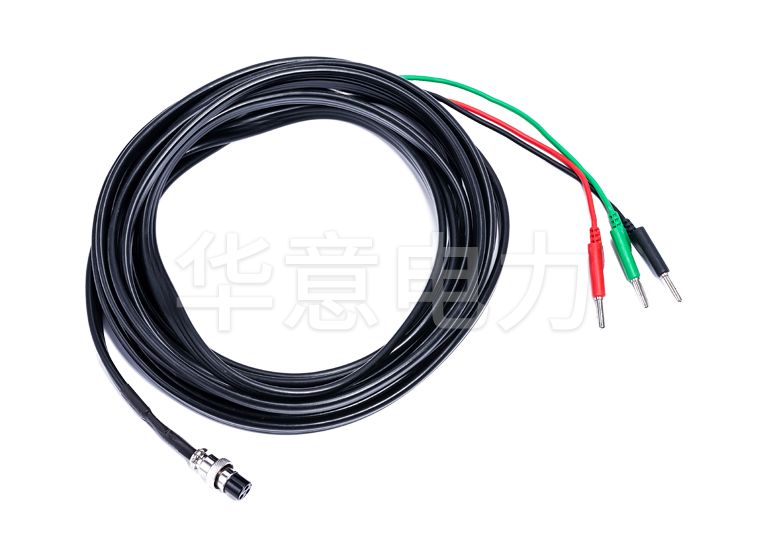

5传感器线1根

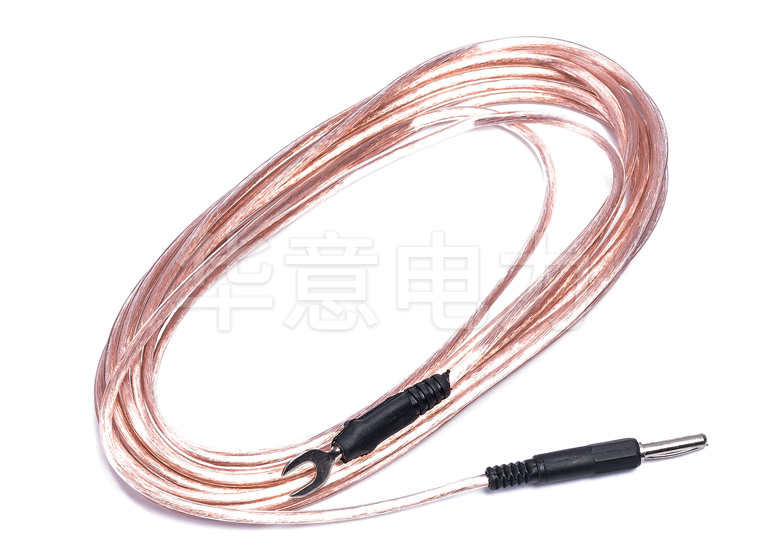

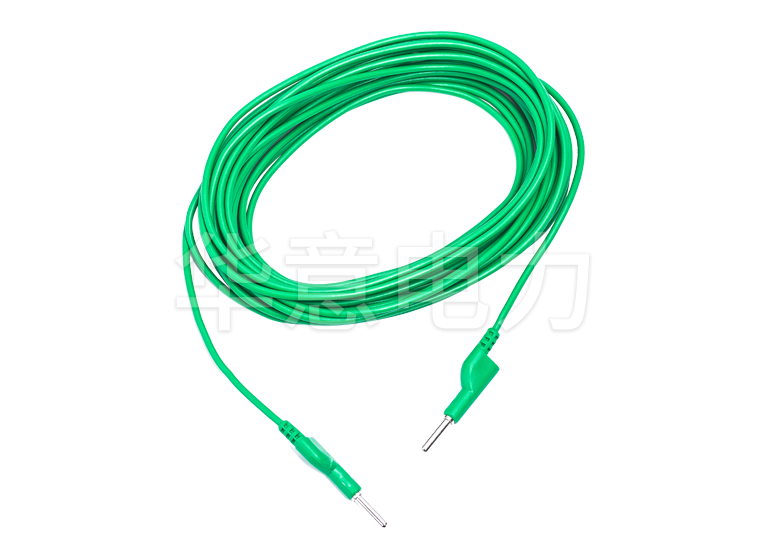

6接地专用线(4米)1根

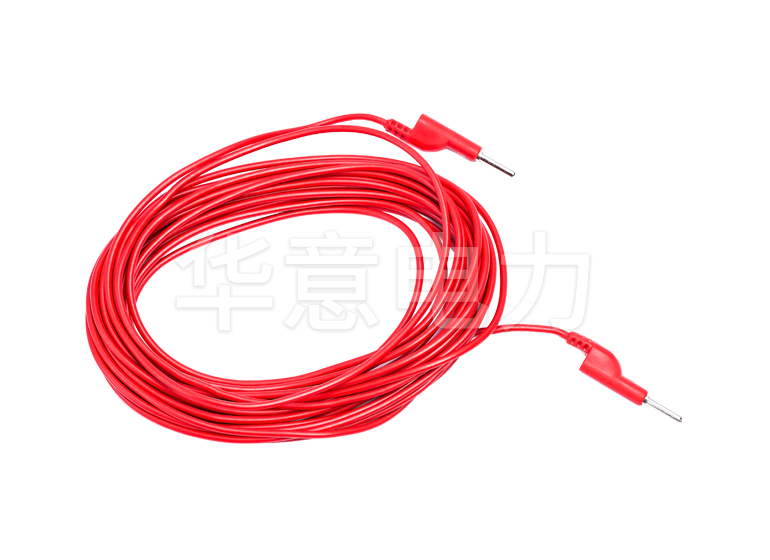

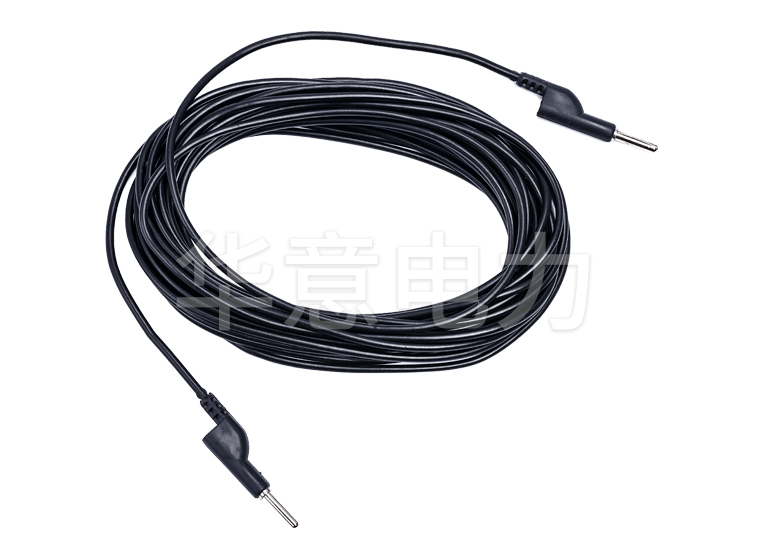

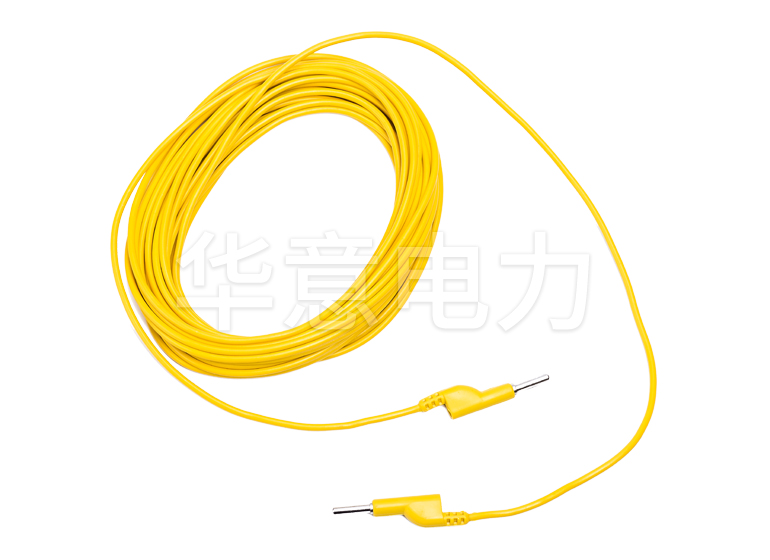

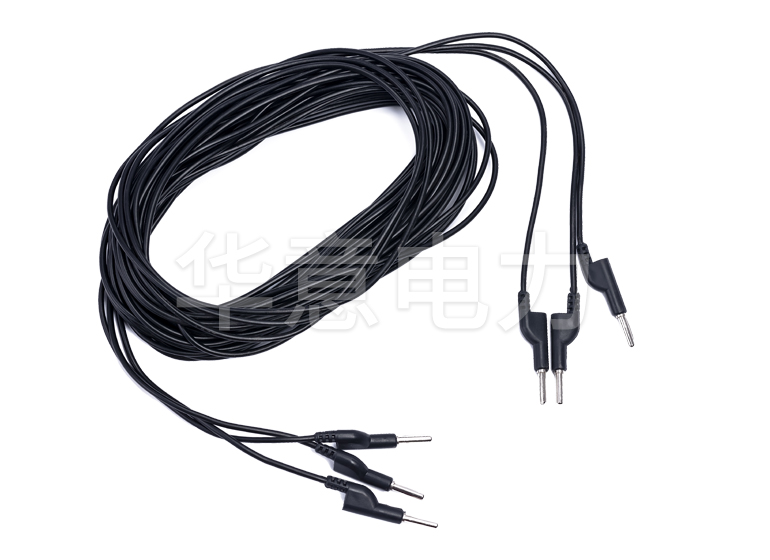

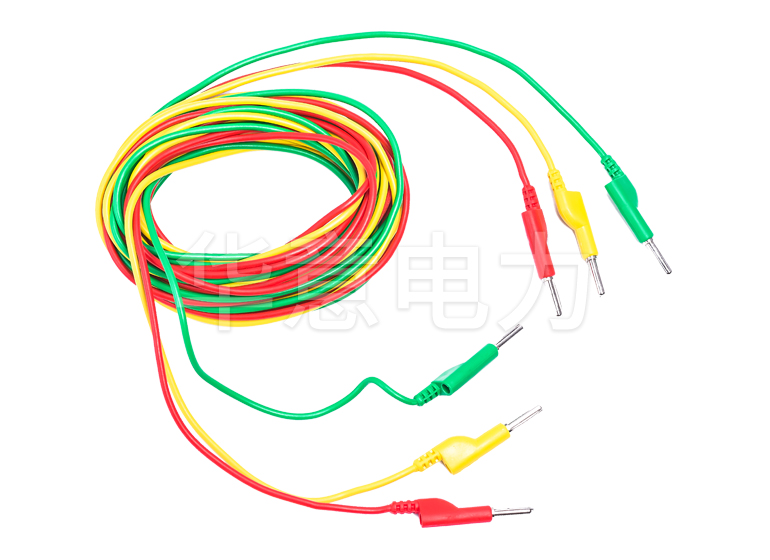

7断口测试线10根
8电源线
1根
9断口短接线2根
10短接线40cm2根
11短接线80cm2根

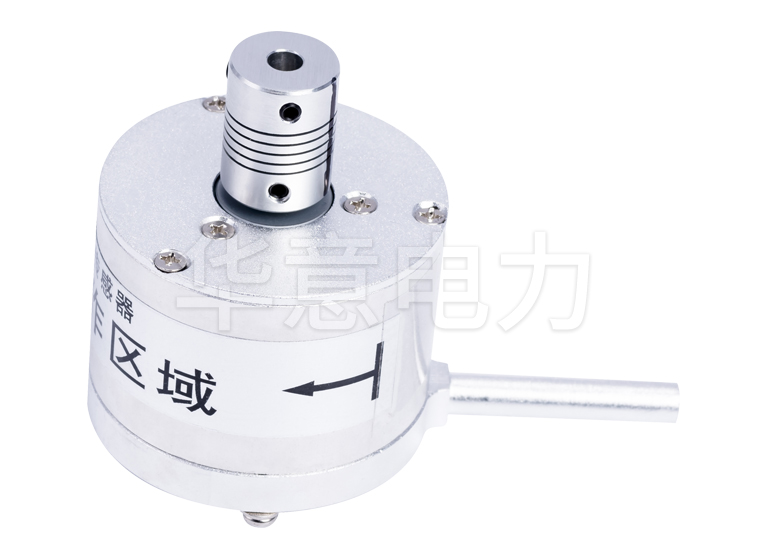

12旋转测速传感器1个

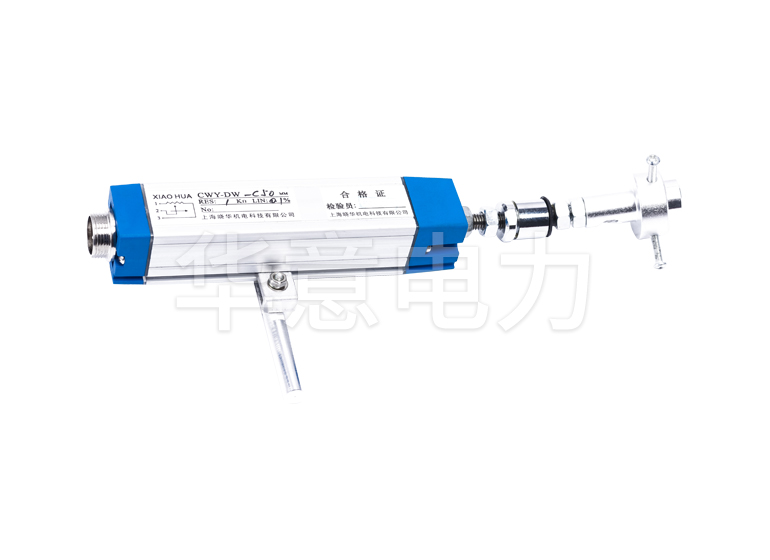

13直线传感器1个

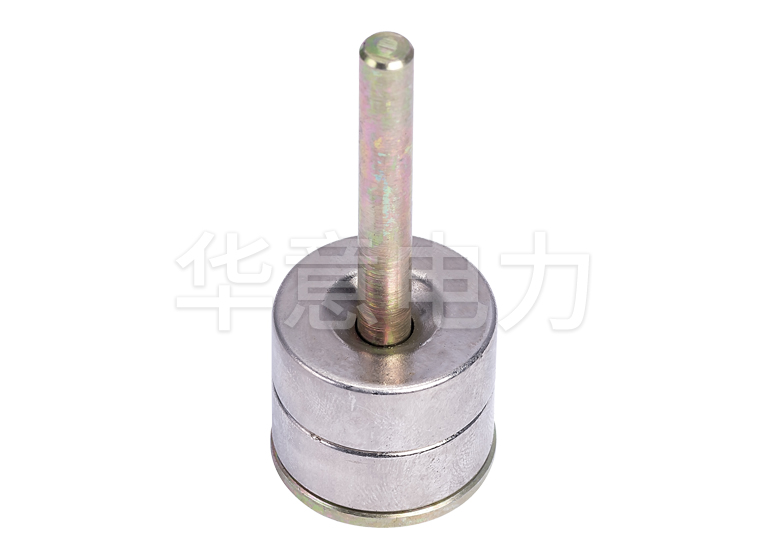

14旋转测速磁性座10个

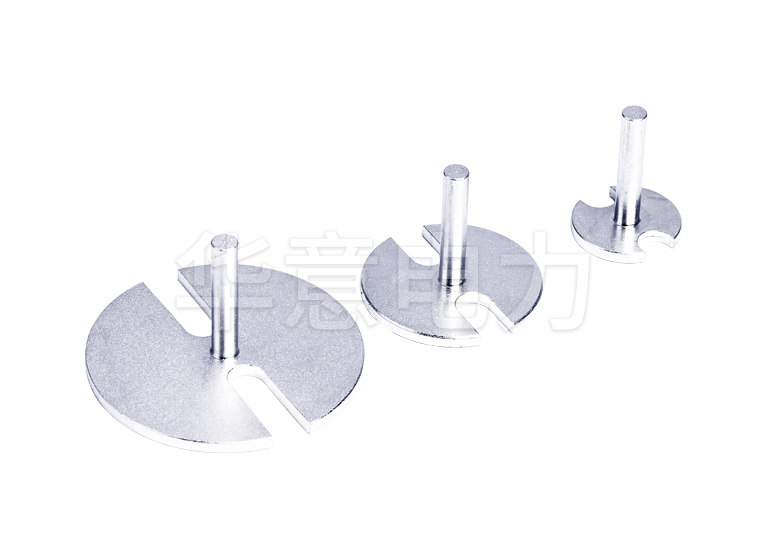

15旋转支架3个

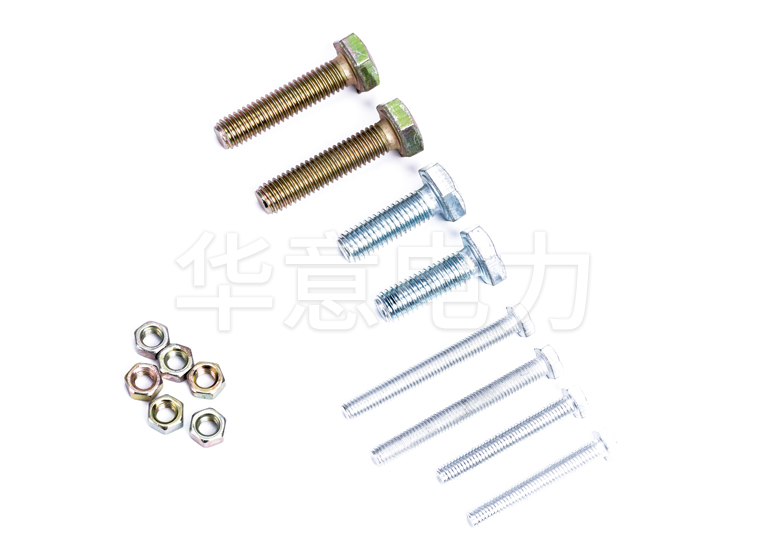

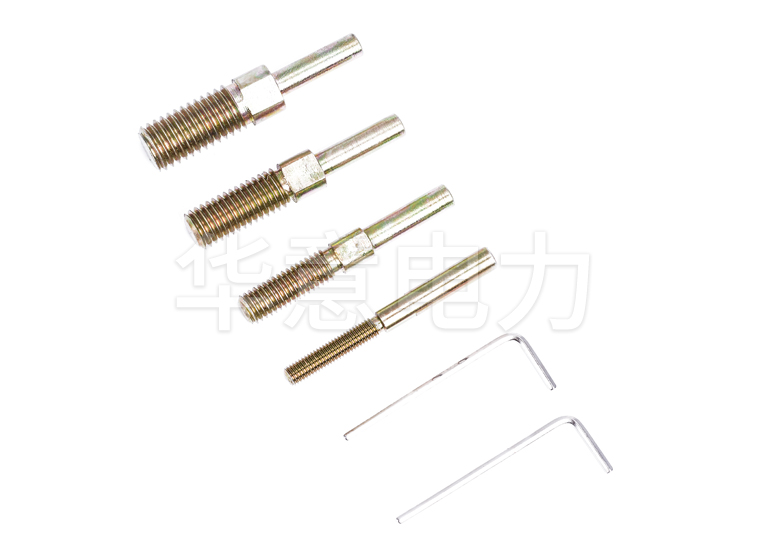

16旋转丝杆4根

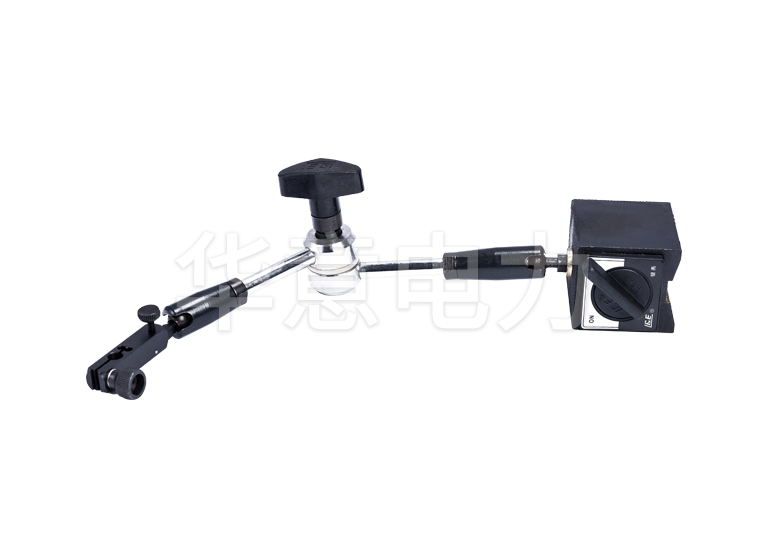

17永磁座(80cm)1个
18螺丝1个
19十字起6*38mm1把

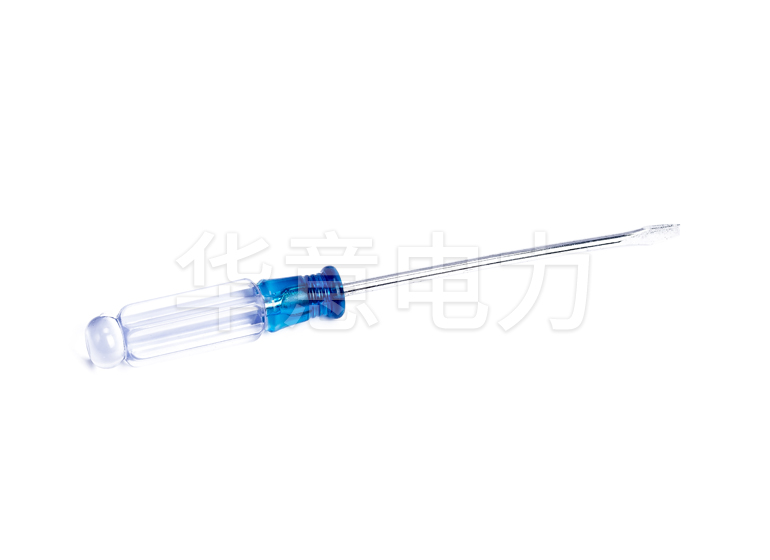

20平口起3*75mm1把

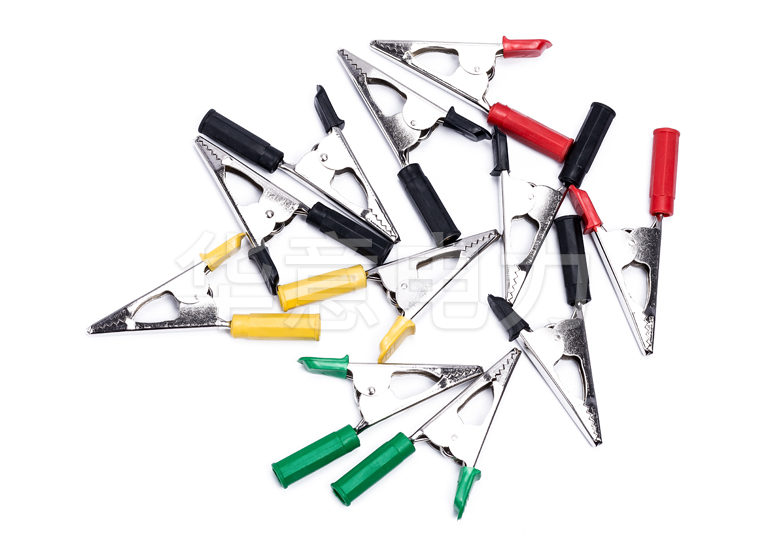

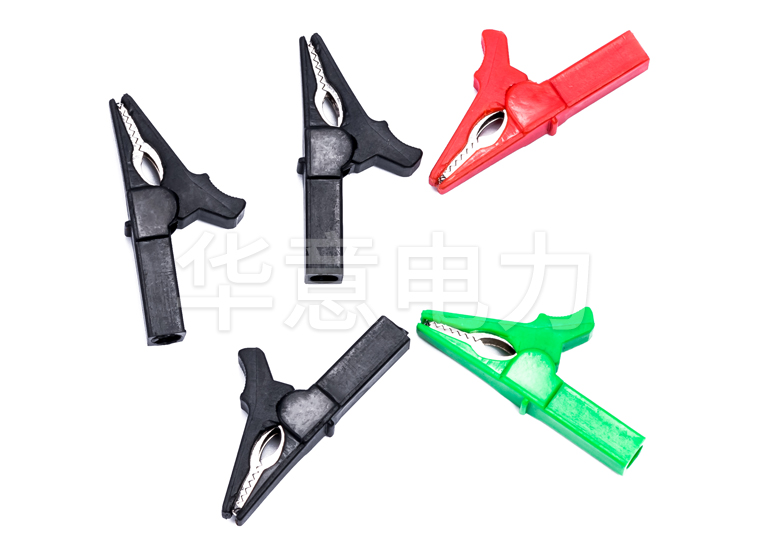

21夹子16个
22插针
3个
23内六角扳手2把
24保险管
1个
25热敏打印纸2卷
26说明书1本
27检查报告1份
28合格证1张

注:1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知。如有盗用或复印行为,将追究法律责任
  2.了解更多华意产品信息请进入产品中心。服务热线:400-060-1718

HYGKC-H 高压开关动特性测试仪特点优势 Selection Reference

1. 适用于国内外生产的所有型号金属触头的SF6开关、GIS组合电器、真空开关、油开关;

2. 直线行程传感器,旋转传感器,安装极为方便,简捷;

3. 主机大屏幕、直透式、背景光液晶,对比度电子调节。全中文菜单提示操作,开关动作一次,显示所有数据及波形图谱;

4. 主机可存储多组现场分、合闸试验结果,机内实时时钟,便于存档保存试验日期、时间;

5. 内置快速微型打印机,打印所有数据及图谱;

6. 仪器具有强大的数据分析功能,能对断路器机械特性的各项指标参数进行有效分析;


高压开关动特性测试仪性能介绍:

1. 时间:12个普通金属断口的固有分、合闸时间。同相同期,相间同期;

2. 重合闸:每断口的合-分,分-合,分-合-分过程时间:一分时间、一合时间、二分时间、金短时间、无电流时间值;

3. 弹跳:每断口的合闸弹跳时间,弹跳次数,弹跳过程,弹跳波形;每断口的分闸反弹幅值;

4. 速度:刚分、刚合速度,最大速度,时间-行程特性曲线;

5. 电流:分、合闸线圈的分、合闸电流值、电流波形图;

6. 动作电压:机内提供DC30~250V/20A数字可调断路器动作电源,自动完成断路器的低电压动作试验,测量断路器的动作电压值;
