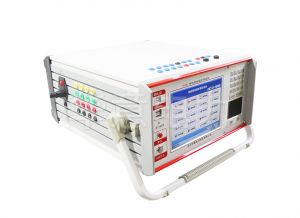

HY331 微机继电保护测试仪(工控机版)

HY331 微机继电保护测试仪(工控机版)

继电保护装置试验仪是在参照电力部颁发的DL/T624-1997《微机型继电保护试验装置技术条件》的基础上,广泛听取用户意见,总结目前国内同类产品优缺点,充分使用现代先进的微电子技术和器件实现的一种新型小型化微机继电保护测试仪。

参考标准:GB7261-2008,DL/T624-2010

  • 采用DSP+FPGA结构,真16位DAC输出、内置新型模块式高保真线性大功率功放
  • 带8.4寸分辨率为800×600的TFT真彩显示屏以及工业键盘鼠标
  • win7操作系统、GPS同步试验功能、USB接口直接和PC机通讯功能等
注:购买本产品的用户可享受免费技术指导、一年质保、终生维护
咨询热线:400-060-1718 在线咨价

继电保护装置试验仪是在参照电力部颁发的DL/T624-1997《微机型继电保护试验装置技术条件》的基础上,广泛听取用户意见,总结目前国内同类产品优缺点,充分使用现代先进的微电子技术和器件实现的一种新型小型化微机继电保护测试仪。本微机继电保护测试仪采用单机独立运行,亦可联接笔记本电脑运行的先进结构。仪器主机采用DSP+FPGA结构,真16位DAC输出、内置新型模块式高保真线性大功率功放,自带8.4寸分辨率为800×600的TFT真彩显示屏以及工业键盘鼠标。Win7操作系统,功能强大。体积小、精度高。既具有大型测试仪优越的性能、先进的功能,又具有小型测试仪小巧灵活、操作简便、可靠性高等优点,性能价格比高。是继保工作者得心应手的好工具。

产品别称:微机继电保护测试仪、微机继保仪、继电保护测试仪、三相继电保护测试仪、继保测试仪、三相继保测试仪、三相继电保护校验仪、继保校验仪、三相继保校验仪、继保仪、继电保护装置试验仪。

HY331 微机继电保护测试仪(工控机版)技术参数 Technical Parameter

交流电流源:交流电压源:
相电流输出(有效值)0--40A/相,精度0.2%相电压输出(有效值)0--125V/相;精度:0.2%
三相并联输出(有效值)0--120A/三相同相位并联输出线电压输出(有效值)0--250V
相电流长时间允许工作值(有效值)10A相电压/线电压输出功率75VA/100VA
每相最大输出功率420VA频率范围0--1000Hz 精度:0.001Hz
三相并联电流最大输出功率900VA谐波次数2--20次
三并电流最大输出允许工作时间10s相位0--360°
频率范围0--1000Hz;精度:0.001Hz精度0.1°
谐波次数2--20次;相位:0--360°;精度:0.1°

直流电流源:直流电压源:
电流输出0--±30A/相相电压输出幅值0--±150V;精度:0.5%
精度0.5%线电压输出幅值0--±300V
//相电压/线电压输出功率90VA/180VA

开关量端子:时间测量范围:
开关量输入端子8对范围1ms--9999s
空接点1--20mA,24V 装置内部有源输出测量精度1ms
电位翻转0--6VDC为低电平; 15--250VDC为高电平//
开关量输出端子4对,空接点,遮断容量:110V/2A,220V/1A//
体积重量:
体积44 (cm)×23 (cm)×48 (cm); 约17.5Kg
电源AC220V±10%;50Hz;10A


附件清单:

序号
名称数量
1继电保护测试仪主机1台
2

高强度铝合金主机包装箱

1只

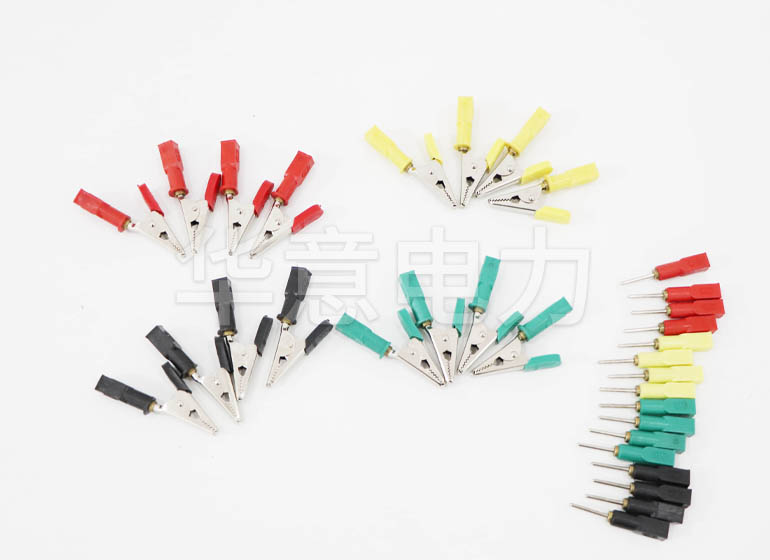

3测试线包
1个

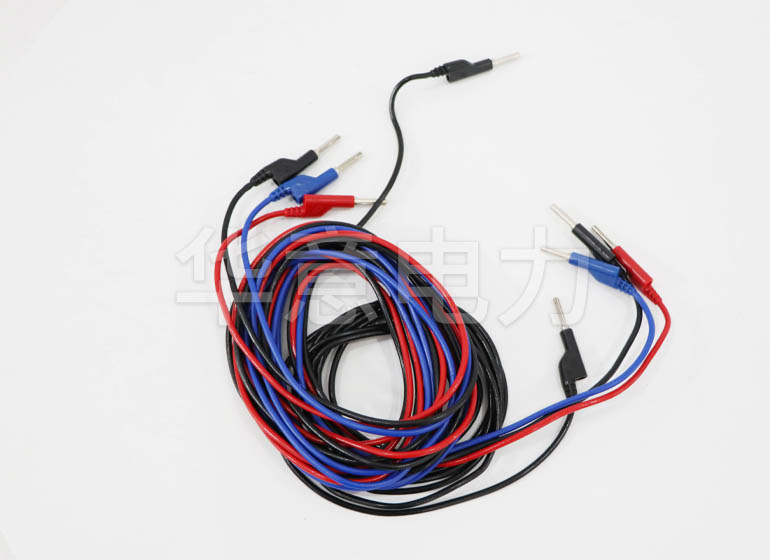

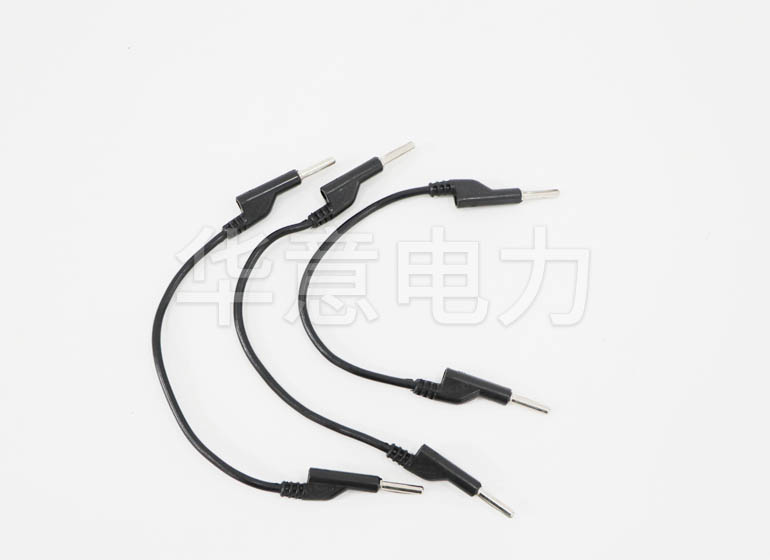

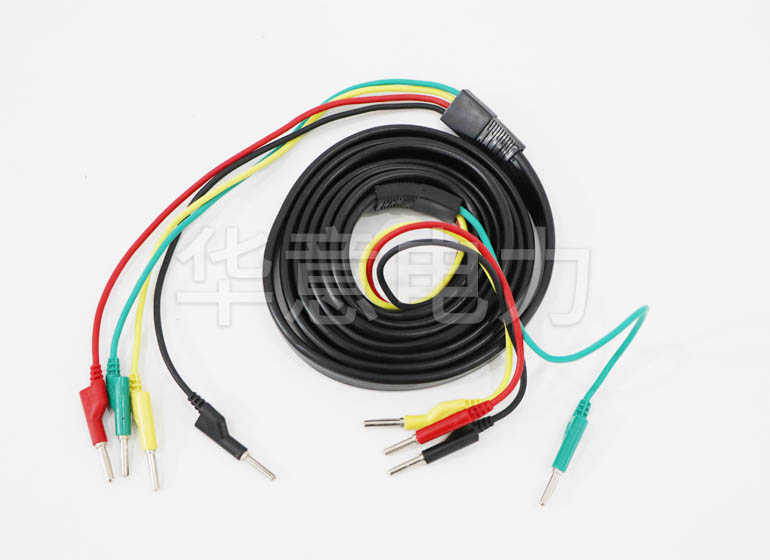

4测试线1套

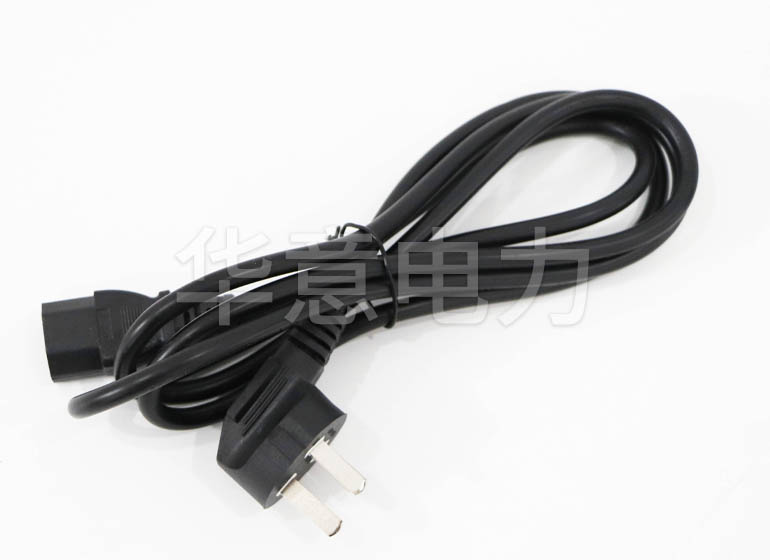

5电源线1根
6

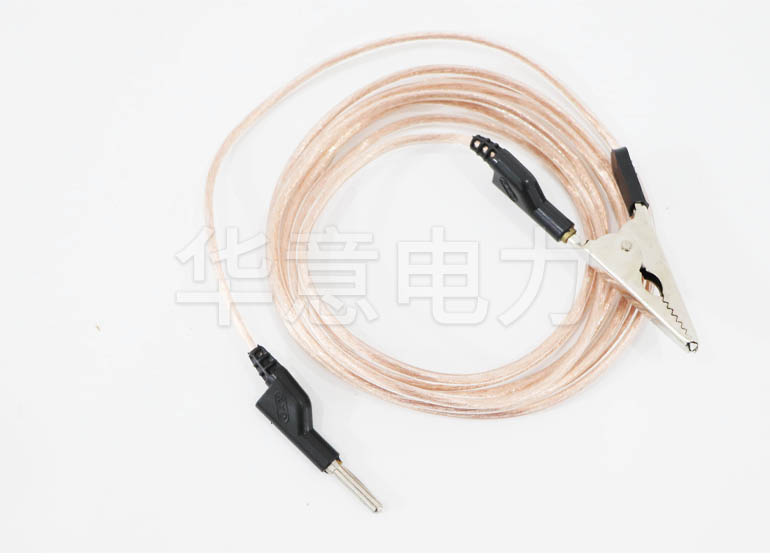

接地线1根

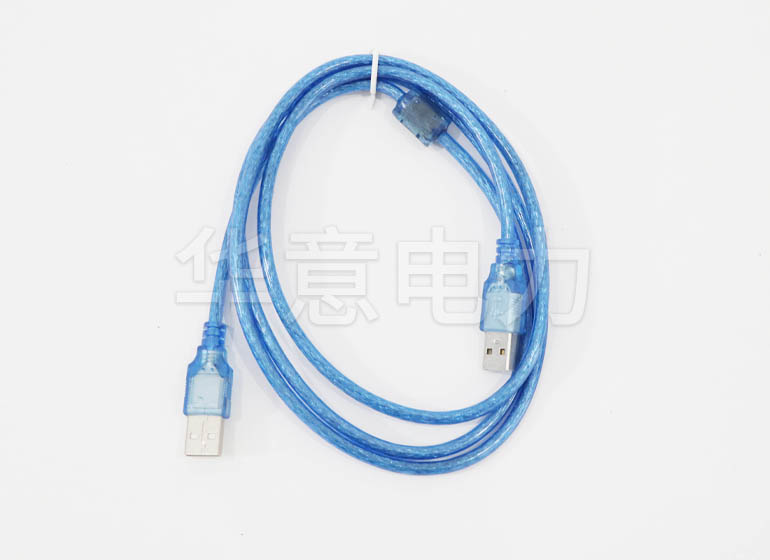

7USB连接线1根
8U盘1张

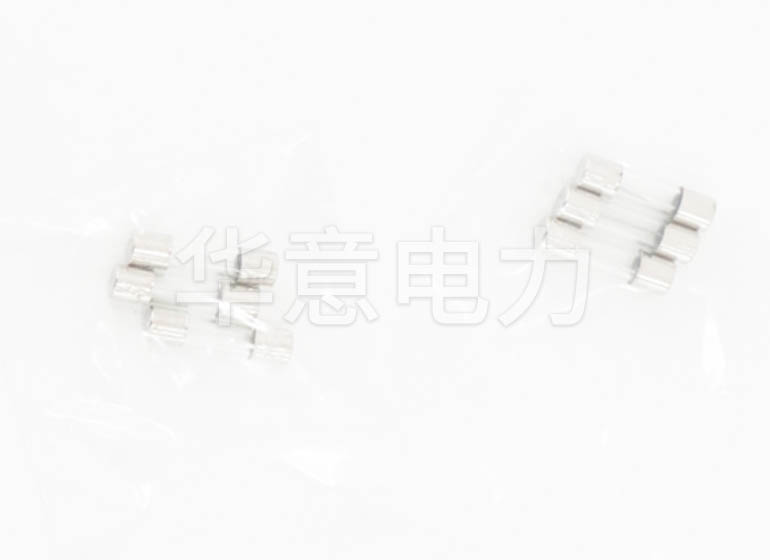

92A保险管2个
1015A保险管2个
11说明书1本
12出厂检定报告1份
13合格证1张

注:1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知。如有盗用或复印行为,将追究法律责任
  2.了解更多华意产品信息请进入产品中心。服务热线:400-060-1718

HY331 微机继电保护测试仪(工控机版)特点优势 Selection Reference

1、满足现场所有试验要求。本仪器具有标准的四相电压,三相电流输出,电压125V/相,电流40A/相。三相并联可达120A。既可对传统的各种继电器及保护装置进行试验,也可对现代各种微机保护进行各种试验,特别是对变压器差功保护和备自投装置,试验更加方便和完美;

2、各种技术指标完全达到电力部颁发的DL/T624-1997《继电保护微机型试验装置技术条件》的标准;

3、经典的Windows XP操作界面,人机界面友好,操作简便快捷;高性能的嵌入式工业控制计算机和8.4寸分辨率为800×600的TFT真彩显示屏,可以提供丰富直观的信息,包括设备当前的工作状态及各种帮助信息等;

4、本机Win7系统自带恢复功能,避免因非法关机或误操作等引起的系统崩溃;

5、配备有超薄型工业键盘和光电鼠标,可以象操作普通PC机一样通过键盘或鼠标完成各种操作;

6、主控板采用DSP+FPGA结构,16位DAC输出,对基波可产生每周2000点的高密度正弦波,大大改善了波形的质量,提高了测试仪的精度;

7、功放采用高保真线性功放,既保证了小电流的精度,又保证了大电流的稳定;

8、采用USB接口直接和PC机通讯,无须任何转接线,方便使用;

9、可连接笔记本电脑(选配)运行。笔记本电脑与工控机使用同一套软件,无须重新学习操作方法;

10、配有独立专用直流辅助电压源输出,输出电压分别为110V(1A),220V(0.6A)。以提供给需要直流工作电源的继电器或保护装置使用

11、具有软件自较准功能,避免了要打开机箱通过调整电位器来校准精度,从而大大提高了精度的稳定性;


HY331 微机继电保护测试仪(工控机版)产品视频Product Video

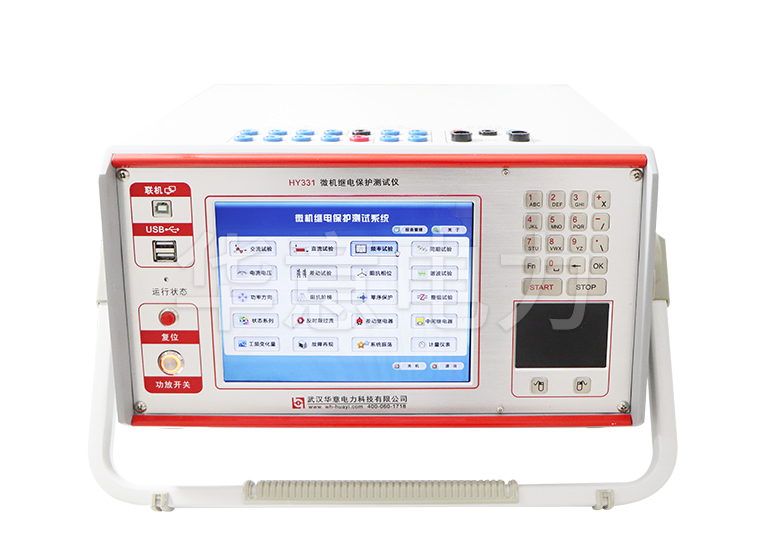

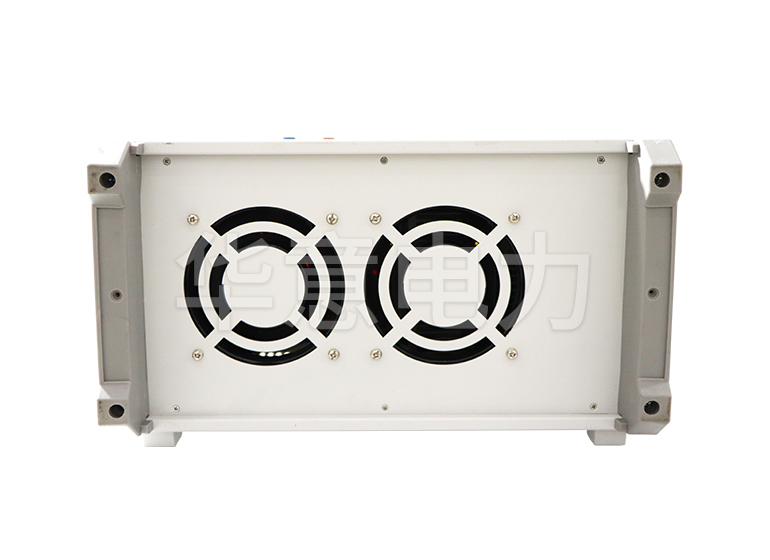

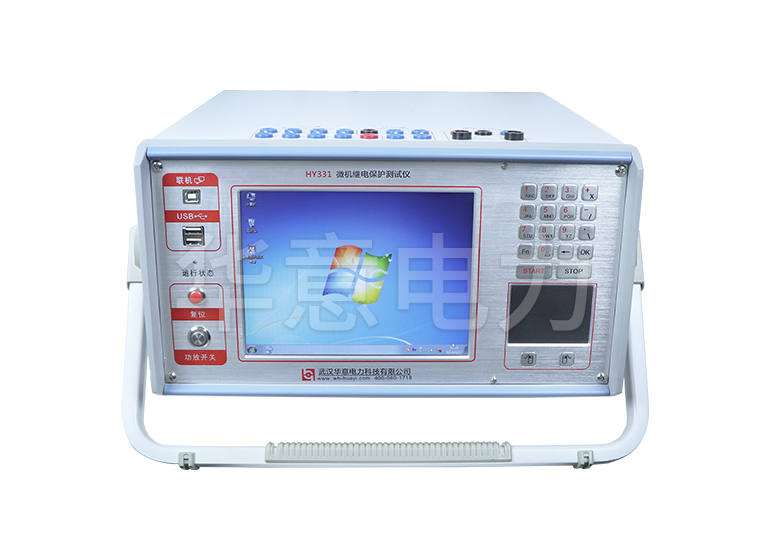

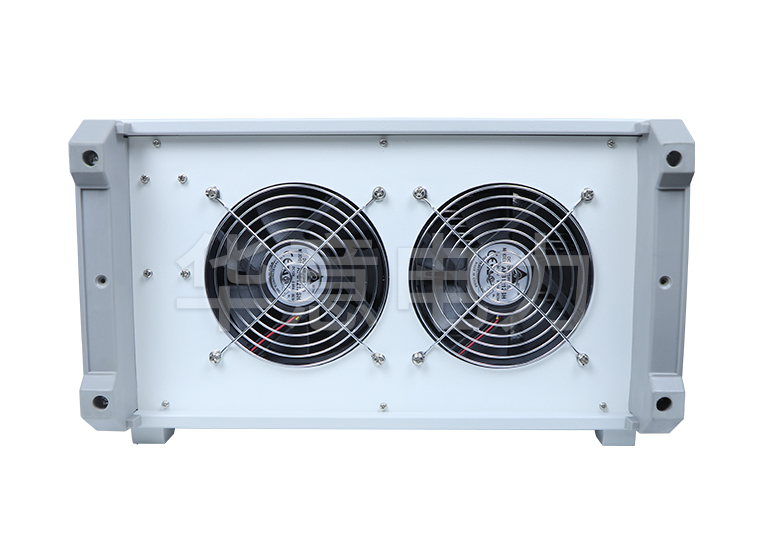

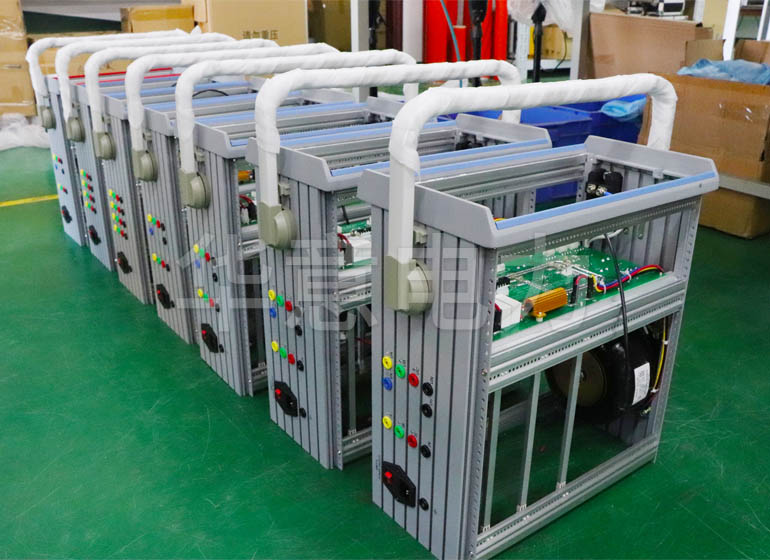

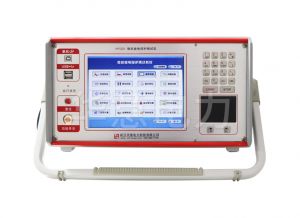

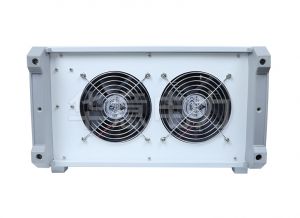

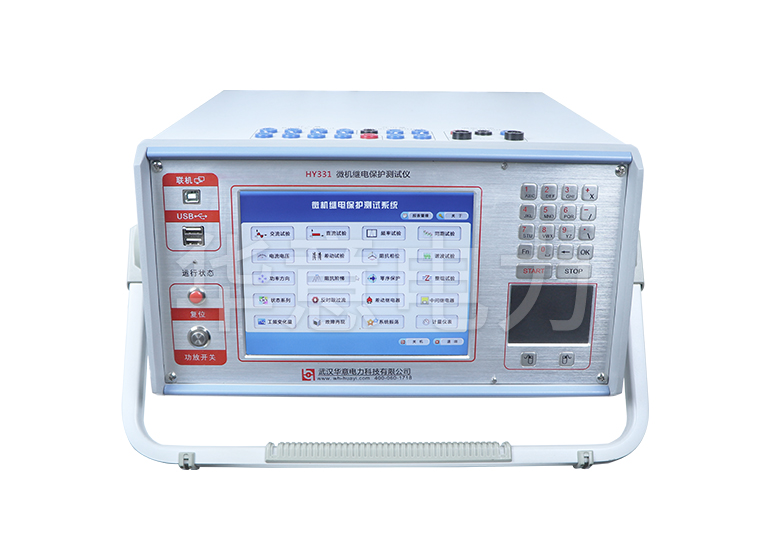

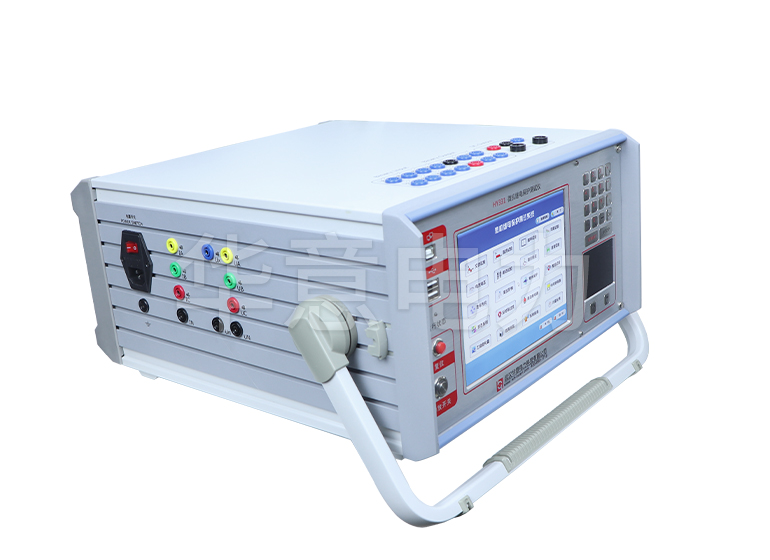

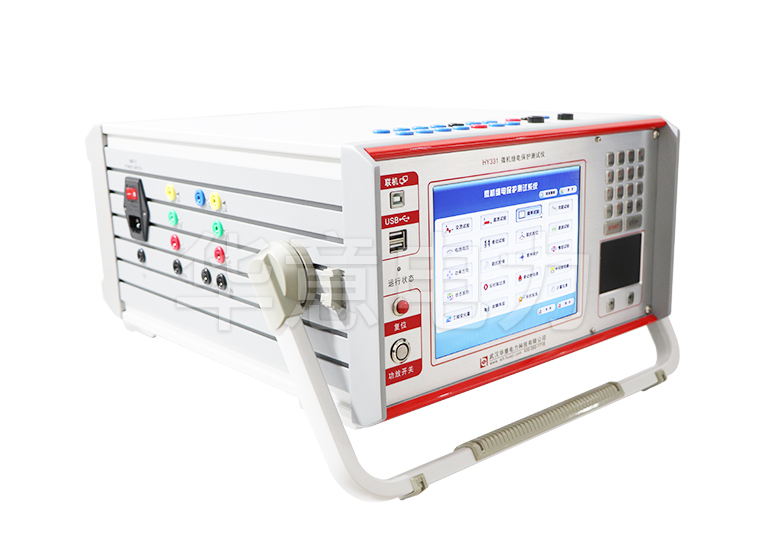

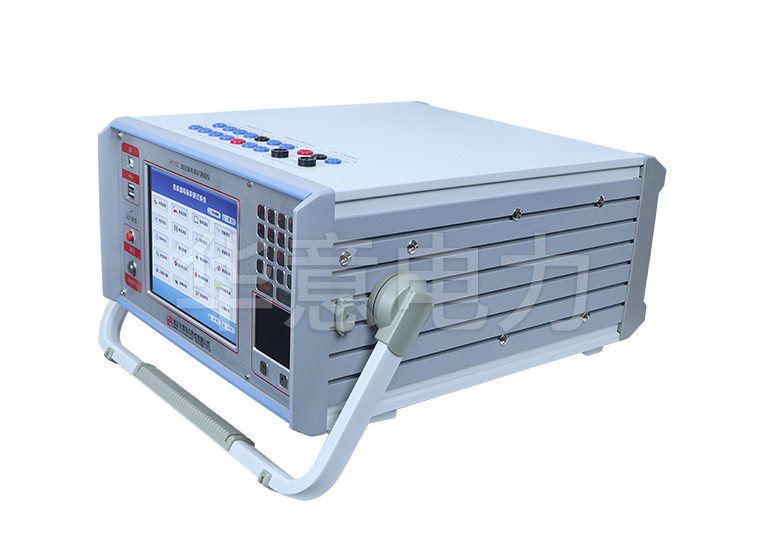

HY331 微机继电保护测试仪(工控机版)产品图集 Product Atlas
