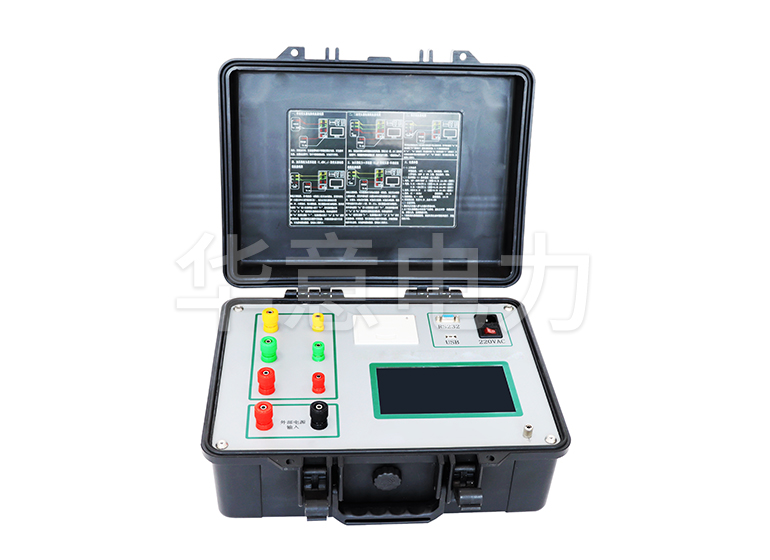

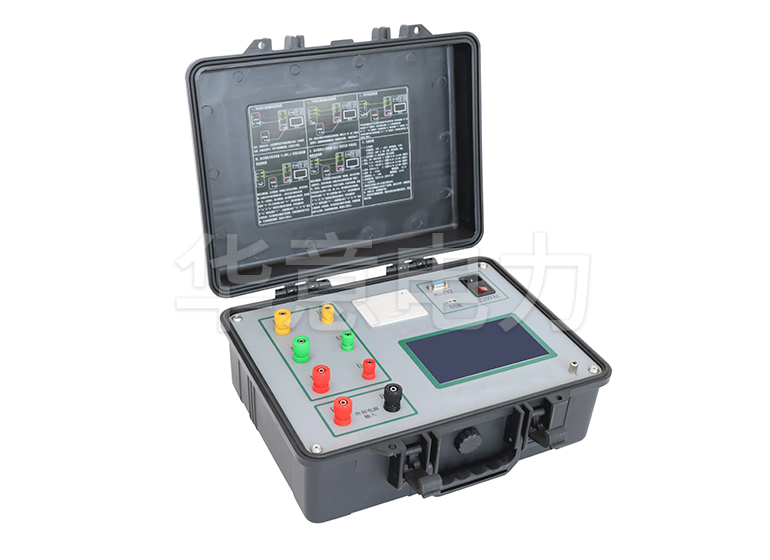

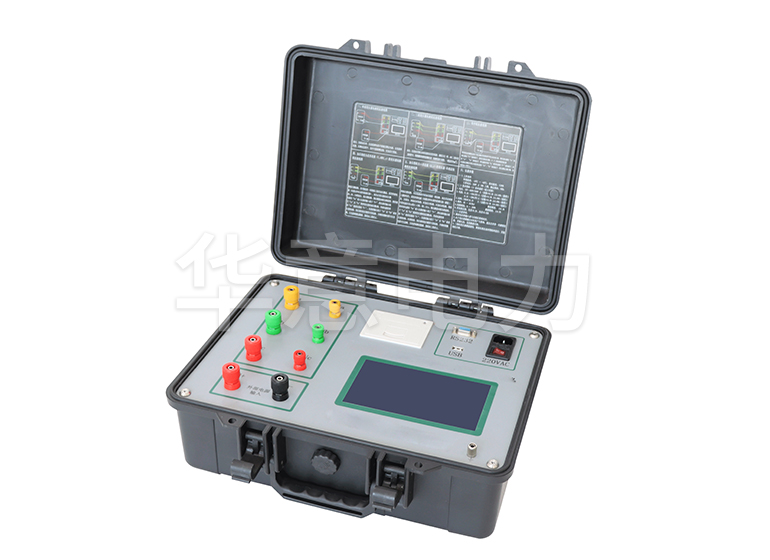

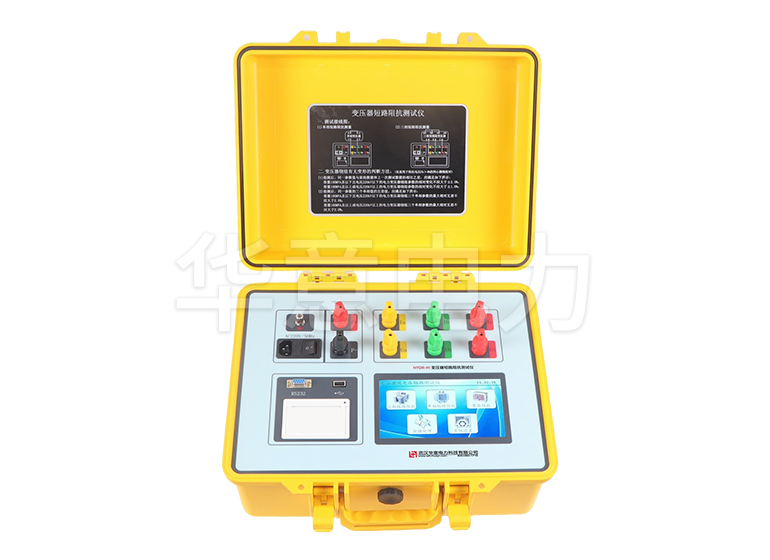

HYDR-HI 变压器短路阻抗测试仪

HYDR-HI 变压器短路阻抗测试仪

用于现场和试验室条件下对35KV级及以上主变压器进行低电压短路阻抗测量的仪器,该仪器设计精巧,性能优越,功能强大,内部采用国内外最新型的单片机测试技术及先进的A/D同步交流采样和数字信号处理技术。

参考标准:DL/T 1093—2008

  • 进行低电压短路阻抗测量的仪器,该仪器体积小,重量轻
  • 采用电压电流同步交流采样及数字信号处理技术,测量数据准确
  • 采用三相同时测试和分相测试的方法对变压器进行测试
注:购买本产品的用户可享受免费技术指导、一年质保、终生维护
咨询热线:400-060-1718 在线咨价

变压器低电压短路阻抗测试仪,适用于电力变压器(单相或三相)出厂、大修、预试以及交接试验中低电压负载阻抗测试。常规试验项目中的基本项目,其原理是在现场对电力变压器进行短路阻抗(%)测试,并与铭牌值或出厂值进行比较,能发现出厂试验后经运输、安装和运行中严重故障电流等所造成的绕组位移、变形等缺陷( 《2000年中国供电国际会议》中规定超过± 3%的短路变化应视为显著变化)。

变压器短路阻抗测试仪是本公司自主研发的新一代变压器参数测试仪器。用于现场和试验室条件下对35KV级及以上主变压器进行低电压短路阻抗测量的仪器。该仪器设计精巧,性能优越,功能强大,内部采用国内外最新型的单片机测试技术及先进的A/D同步交流采样和数字信号处理技术,测量数据准确;外部采用大屏幕彩色液晶显示,中文菜单提示,操作简单,配备高速热敏打印机,设计有存储功能,方便数据的存储和打印;保存的数据可通过USB传存送到计算机。仪器体积小、重量轻,便于携带,现场使用极为方便,大大减轻了试验人员的劳动强度,提高工作效率。

产品别称:变压器短路阻抗测试仪,阻抗测试仪。

HYDR-HI 变压器短路阻抗测试仪技术参数 Technical Parameter

基本量程(最大范围)

电压(量程自动)

15V ~ 500V        ±(读数×0.2% ±0.05%(量程))

电流(量程自动)

0.5A~ 50A(外部)  ±(读数×0.2% ±0.05%(量程))

0.5A~ 15A(内部)  ±(读数×0.2% ±0.05%(量程))

功率

COSΦ >0.1       ±(读数×0.5% ±0.05%(量程))

0.02 < cosΦ <0.1 ±(读数×1.0% ±0.05%(量程))

频率(工频)

45~65(Hz)        频率误差不大于±0.003Hz

短路阻抗

0~100%

测量精度

±0.5%

重复稳定度

比差 <0.2%, 角差 <0.2°

仪器显示

5位数字

仪器其他参数

环境温度

-10℃~45℃

相对湿度

≤90%RH

预热时间

<5分钟

工作电源

AC 220V±10%   50Hz±5Hz

内置电源功耗

< 2200VA

外形尺寸

405×330×180mm

仪器重量

9.5Kg (不包括测试线)

仪器测试配线

标配

(4mm2+1.6mm2)平行护套线*10米,黄绿红各1条 (适用于内部电源测试)

选配

(6mm2+1.6mm2)平行护套线*10米,黄绿红各1条 (适用于内外部电源测试)

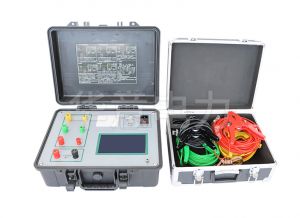

附件清单:

1、

主机

1台

2、

专用测试线

1套

3、

电源线

1根

4、

接地线

1根

5、

保险管

2只

6、

产品说明书

1份

7、

检测报告

1份

8、

产品合格证

1份

9、

打印纸

1卷


注:1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知。如有盗用或复印行为,将追究法律责任
  2.了解更多华意产品信息请进入产品中心。服务热线:400-060-1718

HYDR-HI 变压器短路阻抗测试仪特点优势 Selection Reference

1、测试结果自动折算,具有频率校正、温度换算、电流折算,提高测试数据的可比性;

2、除测量单相变压器的短路阻抗、与铭牌阻抗误差百分比外,还测量变压器的阻抗、电抗、电阻、电感值方便用户数据对比;

3、零序阻抗的测量适用于高压侧星形接线带中性点的变压器,仪器可记录零序阻抗、零序电抗、零序电感、阻抗角、零序电阻;

4、在仪器允许的测量范围可直接测量,超出测量范围可外接电压互感器,仪器可设置外接电压互感器的变比,直接显示施加的电压值;

5、仪器采用大屏幕彩色高分辨率触控液晶,中文菜单,中文提示,操作简便;

6、仪器备有232接口,可外扩功能;

7、仪器自带打印机,可打印显示数据;

8、内置不掉电存储器,可储存160组测量数据;

9、仪器备有U盘接口,用于存取测试数据;

10、永久日历、时钟功能,可进行时间校准;

11、仪器测量范围宽、精度高、稳定性好;体积小、重量轻方便测量;

HYDR-HI 变压器短路阻抗测试仪产品证书Product Certificate

说明:华意电力产品严格按照国电力家标准及行业规程生产制造,对每一台产品的技术参数、外观、性能进行严格进行出厂检测试验,并通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测,全面通过GB/T19001-2019质量管理体系认证。精准测量、品质保障,我们始终坚持以责任和匠心做好每一台产品。
