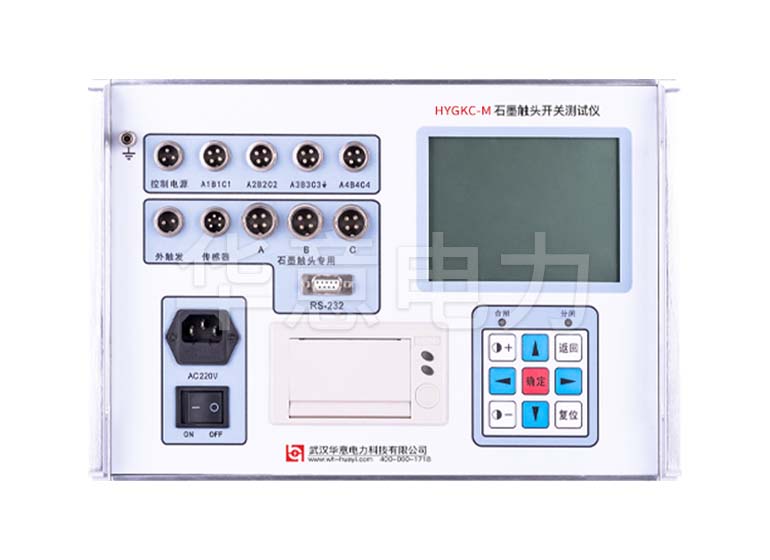

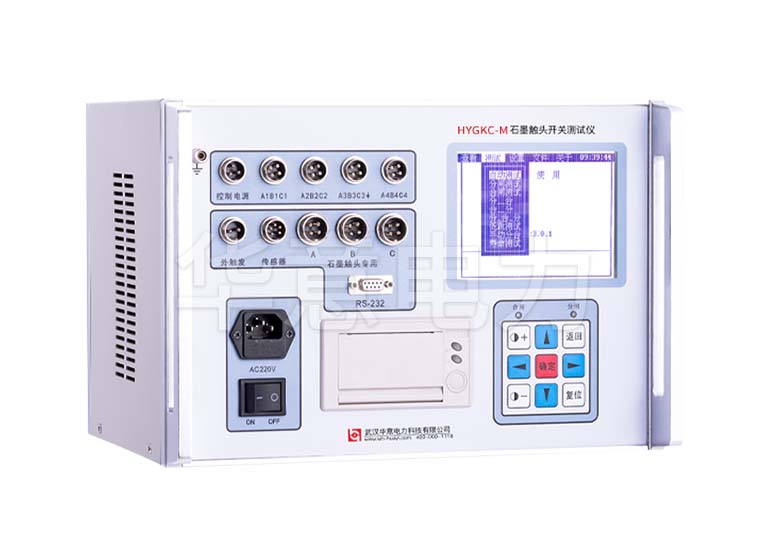

HYGKC-M 石墨触头开关测试仪(石墨触头)

HYGKC-M 石墨触头开关测试仪(石墨触头)

各种户内、户外少油、多油开关、真空开关、六氟化硫开关的动特性测试,采用大屏幕显示,汉字提示人机对话的方式操作,汉字显示结果并打印输出,具有智能化、功能多、数据准确、抗干扰性强、操作简单、体积小、重量轻、外观美等优点。

参考标准:DL/GB1984-2003,DL/T846.3-2004

  • 适用于生产的所有型号金属触头的SF6开关、GIS组合电器、真空开关、油开关
  • 主机大屏幕、直透式、背景光液晶,对比度电子调节
  • 内置快速微型打印机,打印所有数据及图谱
注:购买本产品的用户可享受免费技术指导、一年质保、终生维护
咨询热线:400-060-1718 在线咨价

HYGKC-M石墨触头开关测试仪(石墨触头)是为适应各种特殊高压开关动作特性测试的需要,开发研制的专用仪器。它以高端工控机为核心,内置800MHZ高速处理器,开机仅需10秒。其主要特点是,除了满足市场上一般的高压开关的动特性测试外,还满足西门子石墨触头开关的测试,能可靠测试石墨触头开关6个断口的动态电阻波形。仪器采用大屏幕显示,汉字提示人机对话的方式操作,汉字显示结果并打印输出,具有智能化、功能多、数据准确、抗干扰性强、操作简单、体积小、重量轻、外观美等优点,适用于各种户内、户外少油、多油开关、真空开关、六氟化硫开关的动特性测试。适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关。本仪器最大的不同在于可以配置通用测速传感器(加速度传感器)。传统的测速传感器通常用滑线电阻器或光电传感器(分光栅和光电编码器两种),这几种都由运动和静止两部分组成。测速时,分别安装于开关的运动部件(动触头或提升杆)和静止部件(将军帽座或开关基座)上,而且配合要好。这样,针对不同的开关就需要制作很多不同的安装支架,现场安装和拆卸都很困难。经过多年的研究,将加速度技术运用于开关测速中,解决了开关现场测速传感器安装难、配合难、测试难的技术难题,通用传感器现场安装方便、简单、易于操作。

产品别称:高压开关机械特性测试仪、开关机械特性测试仪、高压开关综合测试仪、断路器动特性测试仪、断路器机械特性测试仪、断路器综合测试仪、高压开关时间特性测试仪、高压开关特性测试仪、开关特性测试仪、断路器测试仪、开关机械特性测试仪、开关参数测试仪、高压开关动特性测试仪。

HYGKC-M 石墨触头开关测试仪(石墨触头)技术参数 Technical Parameter
使用环境输入电源220V±10% 50Hz±10%
大气压力86~106kpa ℃
温度-10~45℃
湿度≦80%RH
安全性能绝缘电阻>2MΩ
介电强度电源对机壳工频1.5KV耐压1分钟,无闪络与飞弧
基本参数时间量程:16000.0ms,分辨率:0.1ms
误差:①200ms以内,0.1ms±1个字 、②200ms以上,±2%、 ③同期,±0.1ms
速度

量程:20.00m/s,分辨率0.01m/s、误差:①0~2m/s以内,±0.1m/s

②2ms以上,±0.2m/s

行程真空断路器:量程:50.0mm,分辨率:0.1mm,误差:±0.5mm
SF6断路器: 量程:300.0mm,分辨率:0.1mm,误差:±2mm
少油断路器:量程:600.0mm,分辨率:0.1mm,误差:±2mm
电流量程:20.00A ,分辨率:0.01A
断口类型12路金属断口,6路合闸电阻断口,3路石墨触头
输出电源DC30~250V数字可调/20A(瞬时工作)
外形尺寸主机:360mm×290mm×280mm;附件:370mm×280mm×220mm
重量主机:6kg;附件:9kg

附件清单

序号名称数量
1主机1台
2附件铝合金包装箱1个
3分合闸控制线1根
4外触发侦测线1根
5传感器线1根
6接地专用线(4米)1根
7断口测试线10根
8电源线1根
9断口短接线2根
10短接线40cm2根
11短接线80cm2根
12旋转测速传感器1个
13直线传感器1个
14旋转测速磁性座10个
15旋转支架3个
16旋转丝杆4根
17永磁座(80cm)1个
18螺丝1个
19十字起6*38mm1把
20平口起3*75mm1把
21夹子16个
22插针3个
23内六角扳手2把
24保险管1个
25热敏打印纸2卷
26说明书1本
27检查报告1份
28合格证1张

注:1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知。如有盗用或复印行为,将追究法律责任
  2.了解更多华意产品信息请进入产品中心。服务热线:400-060-1718

HYGKC-M 石墨触头开关测试仪(石墨触头)特点优势 Selection Reference

1. 适用于国内外生产的所有型号金属触头的SF6开关、GIS组合电器、真空开关、油开关;

2. 直线行程传感器,旋转传感器,安装极为方便,简捷;

3. 主机大屏幕、直透式、背景光液晶,对比度电子调节。全中文菜单提示操作,开关动作一次,显示所有数据及波形图谱;

4. 主机可存储多组现场分、合闸试验结果,机内实时时钟,便于存档保存试验日期、时间;

5. 内置快速微型打印机,打印所有数据及图谱;

6. 仪器具有强大的数据分析功能,能对断路器机械特性的各项指标参数进行有效分析;

性能介绍:

1. 时间:12个普通金属断口的固有分、合闸时间。同相同期,相间同期;

2. 重合闸:每断口的合-分,分-合,分-合-分过程时间:一分时间、一合时间、二分时间、金短时间、无电流时间值;

3. 弹跳:每断口的合闸弹跳时间,弹跳次数,弹跳过程,弹跳波形;每断口的分闸反弹幅值;

4. 速度:刚分、刚合速度,最大速度,时间-行程特性曲线;

5. 电流:分、合闸线圈的分、合闸电流值、电流波形图;

6. 动作电压:机内提供DC30~250V/20A数字可调断路器动作电源,自动完成断路器的低电压动作试验,测量断路器的动作电压值;
