HYXLC-H 输电线路故障距离测试仪

HYXLC-H 输电线路故障距离测试仪

适用于架空输电线路发生长久性接地(短路)或断路(开路)时测量故障点的专用仪器,本仪器必须在线路停电的基础上才能使用,它具有体积小,携带方便,自带电池交直流两用,具有图形和数字显示功能,操作方便。

参考标准:DL/T741-2010

  • 具有波形扩展比例功能:改变波形比例,可扩展波形进行精确测试
  • 采用了大屏幕320×240点阵汉字图形界面,高亮度图形清晰美观
  • 携带方便:主机采用锂电池供电、轻巧、便于携带、方便野外测试和矿井电缆测试
注:购买本产品的用户可享受免费技术指导、一年质保、终生维护
咨询热线:400-060-1718 在线咨价

本公司生产的HYXLC-H 输电线路故障距离测试仪是用于架空输电线路发生永久性接地(短路)或断路(开路)时,测量故障点到测量点(变压器)的距离。

HYXLC-H 输电线路故障距离测试仪适用于10kV及以上各电压等级的架空输电线,当发生故障时,只要在变电站内对故障线路进行测试,就可准确地测出故障距离,确定故障杆塔,便于抢修人员快速查找故障,缩短抢修时间。

线路故障测试仪必须在线路停电的基础上才能使用,它具有体积小,携带方便,自带电池交直流两用,具有图形和数字显示功能,操作方便。

产品别称:HYXLC-H输电线路故障距离测试仪、线路故障距离测试仪、线路故障测试仪。

HYXLC-H 输电线路故障距离测试仪技术参数 Technical Parameter
应用范围及用途本输电线路故障距离测试仪适用于10kV及以上各电压等级的架空输电线,当发生故障时,只要在变电站内对故障线路进行测试,就可准确地测出故障距离,确定故障杆塔,便于抢修人员快速查找故障,缩短抢修时间。
最远测试距离32km(明线可达100km)
测量误差粗测误差±1%
使用条件环境温度0℃~+40℃
电源与功耗交流或机内直流供电;AC 220V±10%,功耗不大于10W;DC 6V/7AH,功耗不大于6W
机内发送脉冲宽度与幅度2μs 100~120V;2μs 150~160V
采样速率25MHz;
工作方式低压脉冲、直流高压闪测及冲击高压闪测法
显示分辨率V/50米、V为传播速度m/μs
显示方式320×240 LCD液晶带背光显示
重量6kg
体积500×300×195mm3

附件清单

序号
名称数量

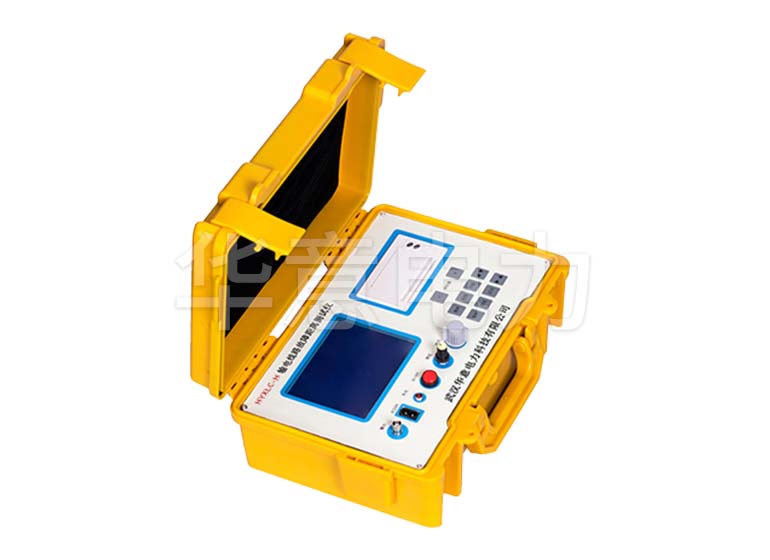

1仪器主机
1台

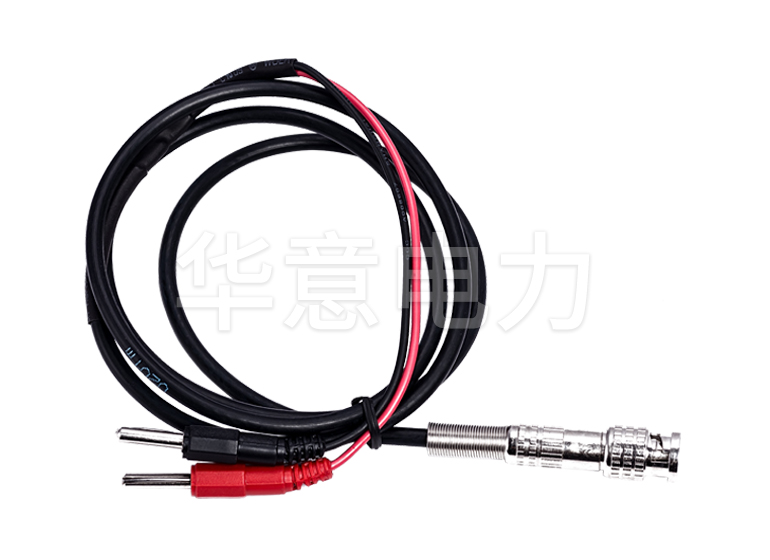

2主机信号线1根
3三芯电源线1根

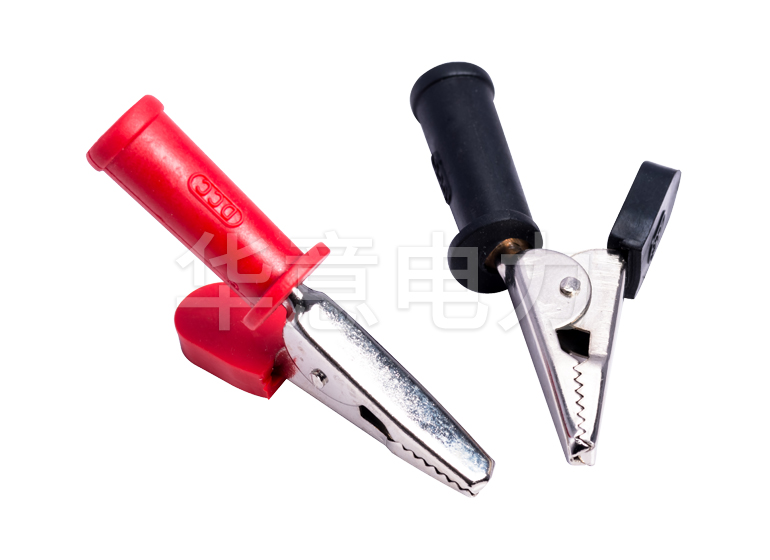

4信号线夹子(红/黑)各1个
5保险管(2A)3个
6说明书1本
7检查报告1份
8合格证1张

注:1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知。如有盗用或复印行为,将追究法律责任
  2.了解更多华意产品信息请进入产品中心。服务热线:400-060-1718

HYXLC-H 输电线路故障距离测试仪特点优势 Selection Reference

1、功能齐全:测试故障安全、迅速、准确。仪器采用低压脉冲法测试;

2、测试精度高:仪器采用高速数据采样技术,A/D采样速度为100MHz,使仪器读取分辨率为1m,探测盲区为1m;

3、智能化程度高:测试结果以波形及数据自动显示在大屏幕液晶显示屏上,判断故障直观。并配有全中文菜单显示操作功能,无需对操作人员作专门的训练;

4、波形及参数存储,调出功能:采用非易失性器件,关机后波形、数据不易失;

5、双踪显示功能:可将故障电缆的测试波形与正常波形进行对比,有利于对故障进一步判断;

6、波形扩展比例功能:改变波形比例,可扩展波形进行精确测试;

7、直接显示距离:可任意改变双光标的位置,直接显示故障点与测试点的直接距离或相对距离;

8、修订功能:具有根据不同的被测电缆随时修改传播速度功能;

9、交直流两用:小体积便携式外形,内装可充电的电池供电,方便携带和使用;

HYXLC-H 输电线路故障距离测试仪产品图集 Product Atlas
